Cút mạ kẽm DN80

Cút mạ kẽm DN80 là gì?

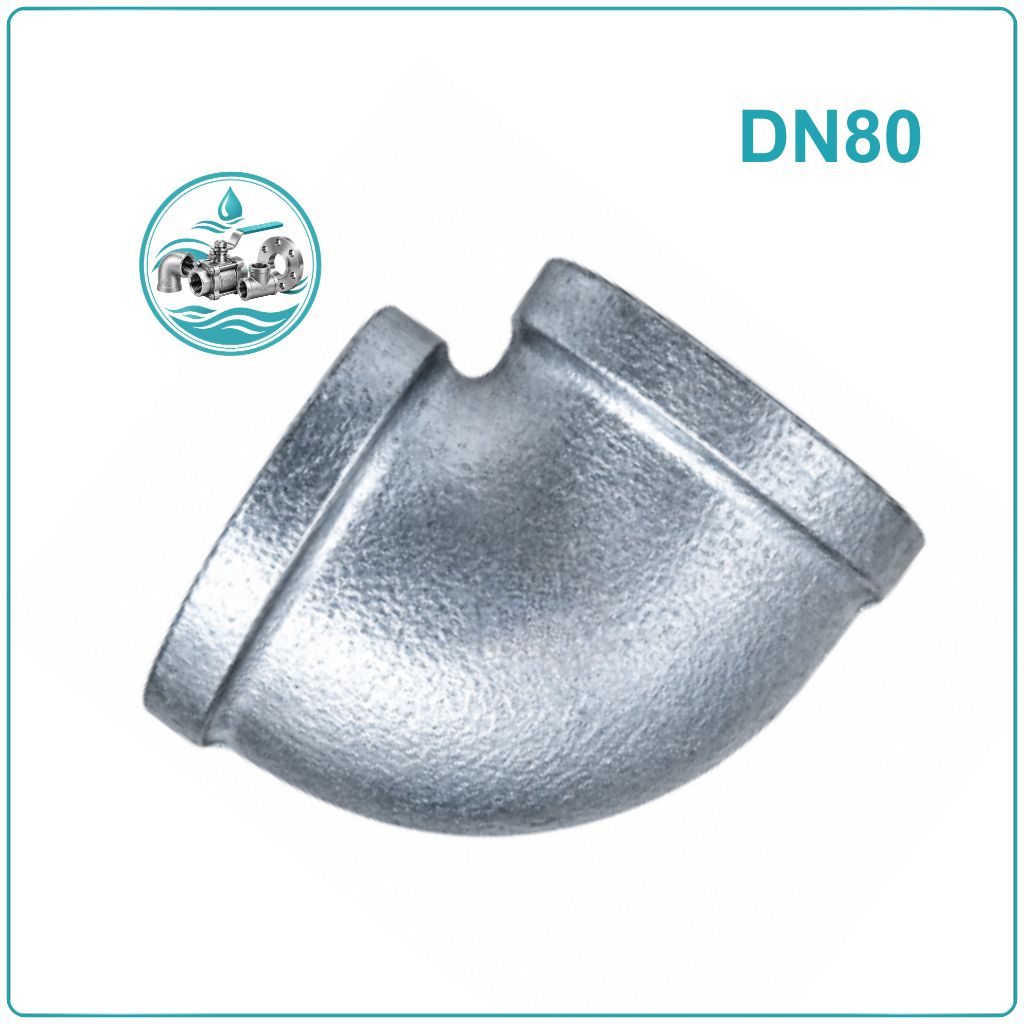

Cút mạ kẽm DN80 là phụ kiện dùng để tạo điểm chuyển hướng cho đường ống DN80 trong quá trình thi công hệ thống. Thay vì phải uốn cong đường ống, cút được lắp tại vị trí giao hướng để tạo tuyến dẫn theo đúng thiết kế công trình.

DN80 tương đương 3 inch, sử dụng phổ biến với đường ống có đường kính ngoài khoảng Ø88,9 mm. Sản phẩm có thân bằng thép, bề mặt mạ kẽm và nhiều cấu hình kết nối, đáp ứng các nhu cầu lắp đặt khác nhau trong hệ thống đường ống.

Phân loại cút mạ kẽm DN80

Theo kiểu ren

• Cút ren trong: Phần ren nằm phía trong đầu cút, dùng để ghép với đầu ren ngoài tương ứng.
• Cút hai đầu ren ngoài: Hai đầu kết nối được tạo ren ngoài để lắp vào các chi tiết có ren trong.
• Cút ren trong – ren ngoài: Hai đầu cút sử dụng hai kiểu ren khác nhau, thích hợp với hệ thống có cấu hình kết nối không đồng nhất.

Theo kích thước

• Cút đều DN80: Hai đầu cút cùng kích thước DN80.
• Cút thu DN80: Một đầu giữ kích thước DN80, đầu còn lại nhỏ hơn nhằm kết nối với đường ống có kích thước khác.

Theo phương pháp kết nối

• Cút ren: Sử dụng mối ghép ren để liên kết với đường ống và phụ kiện.
• Cút hàn: Tạo liên kết cố định bằng phương pháp hàn trực tiếp vào đường ống.

Theo góc chuyển hướng

• Cút 45°: Dùng khi cần đổi hướng tuyến ống theo góc nghiêng.
• Cút 90°: Dùng tại các vị trí đường ống cần chuyển hướng vuông góc.

Ưu điểm của cút mạ kẽm DN80

• Giúp định hình tuyến ống chính xác: Cút DN80 tạo góc chuyển hướng cố định, hỗ trợ thi công đường ống theo mặt bằng và cao độ đã thiết kế.
• Thích hợp cho đường ống kích thước lớn hơn: Với kích thước danh nghĩa DN80, phụ kiện phù hợp với các tuyến ống 3 inch thường gặp trong công trình và nhà xưởng.
• Bề mặt được bảo vệ bằng lớp kẽm: Lớp mạ tạo thêm lớp bảo vệ cho phần thép, giúp bề mặt phụ kiện phù hợp hơn với môi trường có độ ẩm.
• Dễ phối hợp với nhiều phụ kiện: Cút DN80 có thể kết hợp với van, tê, măng xông, nối ren và các phụ kiện đường ống có cùng kích thước kết nối.
• Có thể lựa chọn theo từng vị trí: Góc 45° phù hợp với tuyến chuyển hướng nghiêng, trong khi 90° đáp ứng các vị trí đổi hướng vuông góc.
• Hỗ trợ chuyển đổi kích thước: Dạng cút thu giúp kết nối DN80 với đường ống nhỏ hơn mà không cần sử dụng thêm một số phụ kiện chuyển tiếp riêng biệt.
• Kết cấu phù hợp thi công đường ống: Thân thép có độ cứng tốt, đáp ứng yêu cầu lắp đặt trong nhiều hệ thống đường ống kỹ thuật.
• Thông số làm việc rõ ràng: Sản phẩm có mức áp suất PN16 – 16 bar và nhiệt độ làm việc tối đa 120°C theo cấu hình thông số trên.

Thông số kỹ thuật cút mạ kẽm DN80

Cút mạ kẽm DN80 được dùng ở đâu?

• Hệ thống cấp nước công trình: Bố trí tại các điểm đổi hướng của tuyến ống DN80 trong công trình dân dụng, thương mại hoặc công nghiệp.
• Mạng đường ống PCCC: Sử dụng tại những vị trí cần điều chỉnh hướng tuyến của đường ống có kích thước tương ứng.
• Nhà máy sản xuất: Phù hợp với các tuyến ống kỹ thuật, đường ống cấp nước và hệ thống phụ trợ trong nhà xưởng.
• Hệ thống khí nén và khí kỹ thuật: Có thể sử dụng để thay đổi hướng đường ống khi môi chất và điều kiện vận hành phù hợp.
• Hệ thống cơ điện MEP: Hỗ trợ bố trí đường ống quanh dầm, cột, tường hoặc các khu vực có không gian thi công hạn chế.
• Đường ống ngoài trời: Có thể được sử dụng tại các tuyến ống có yêu cầu chuyển hướng và điều kiện môi trường phù hợp với vật liệu mạ kẽm.

Cách lắp đặt cút mạ kẽm DN80

1. Xác định vị trí cần chuyển hướng

Đánh dấu vị trí trên tuyến ống nơi cần thay đổi hướng. Căn cứ vào bản vẽ để lựa chọn cút 45° hoặc 90° sao cho hướng đi sau khi lắp đặt đúng với thiết kế.

2. Kiểm tra đầu kết nối

Đối với cút ren, kiểm tra kích thước và tình trạng ren của cả cút và đường ống. Nếu sử dụng cút hàn, cần chuẩn bị bề mặt hàn sạch, phẳng và đúng kích thước.

3. Cố định phụ kiện

Lắp cút vào vị trí đã xác định. Với kết nối ren, sử dụng vật liệu làm kín thích hợp trước khi siết. Với kết nối hàn, cố định cút đúng hướng rồi tiến hành hàn theo quy trình thi công.

4. Hoàn thiện và kiểm tra

Sau khi lắp xong, kiểm tra độ thẳng tuyến, vị trí góc chuyển hướng và độ chắc chắn của mối nối. Thực hiện thử kín hoặc thử áp trước khi đưa hệ thống vào hoạt động.

Lưu ý khi lựa chọn và sử dụng cút mạ kẽm DN80

• DN80 tương đương 3 inch, đường kính ngoài ống khoảng Ø88,9 mm; cần đối chiếu thông tin này trước khi lựa chọn.
• Không nên chỉ căn cứ vào đường kính ngoài để mua phụ kiện mà cần xác định chính xác kích thước danh nghĩa và kiểu kết nối.
• Cút 45° và cút 90° tạo hướng tuyến khác nhau, cần chọn đúng theo bản vẽ hoặc vị trí thi công thực tế.
• Đối với cút ren, kiểm tra tương thích giữa ren cút và ren của đường ống, đặc biệt là tiêu chuẩn BSPT.
• Nếu sử dụng cút thu, cần xác định đầy đủ kích thước ở cả hai đầu để tránh mua sai cấu hình.
• Không tác động lực mạnh trực tiếp lên thân cút hoặc phần ren trong quá trình lắp đặt.
• Đảm bảo điều kiện vận hành không vượt quá 16 bar và 120°C theo thông số sản phẩm.
• Nên kiểm tra tình trạng lớp mạ và bề mặt phụ kiện trước khi đưa vào hệ thống, đặc biệt sau quá trình vận chuyển hoặc lưu kho lâu ngày.

Nơi bán cút mạ kẽm DN80

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp cút mạ kẽm DN80 cho nhiều nhu cầu thi công đường ống nước, PCCC, khí và hệ thống kỹ thuật. Với kích thước DN80, khách hàng có thể lựa chọn cấu hình phù hợp theo góc chuyển hướng, kiểu ren và dạng kết nối của từng tuyến ống.

Để chọn đúng cút, nên cung cấp thông tin về DN80, góc cút, kiểu ren, cút đều hoặc cút thu và phương pháp kết nối. Trường hợp sử dụng cút thu, cần nêu rõ kích thước đầu còn lại để việc lựa chọn phụ kiện được chính xác ngay từ đầu.

DTA Việt Nam cũng có thể cung cấp các phụ kiện đường ống đồng bộ với cút DN80, giúp thuận tiện hơn khi triển khai những hệ thống cần nhiều loại phụ kiện và kích thước khác nhau.

Câu hỏi thường gặp về cút mạ kẽm DN80

Cút mạ kẽm DN80 có cút 45° không?

Có. Cút DN80 có thể lựa chọn dạng 45° hoặc 90° tùy theo hướng chuyển tuyến của hệ thống.

Cút mạ kẽm DN80 có loại ren trong và ren ngoài không?

Có. Các cấu hình phổ biến gồm ren trong, hai đầu ren ngoài và ren trong – ren ngoài.

Cút mạ kẽm DN80 có loại cút thu không?

Có. Cút thu DN80 được sử dụng để chuyển từ DN80 sang kích thước đường ống nhỏ hơn.

Áp suất làm việc của cút mạ kẽm DN80 là bao nhiêu?

Theo thông số kỹ thuật trên, áp suất làm việc của sản phẩm là PN16, tương đương 16 bar.

Cút mạ kẽm DN80 chịu được nhiệt độ bao nhiêu?

Nhiệt độ làm việc tối đa theo thông số trên là khoảng 120°C.
