Khớp nối mềm cao su là gì?

Khớp nối mềm cao su là phụ kiện đường ống được chế tạo từ cao su đàn hồi kết hợp với các lớp gia cường và bộ phận kết nối bằng kim loại. Sản phẩm có nhiệm vụ hấp thụ rung động, giảm tiếng ồn, bù sai lệch nhỏ giữa các đoạn ống và hạn chế ảnh hưởng của sự giãn nở nhiệt trong quá trình vận hành.

Khác với đoạn ống thép hoặc inox có kết cấu cứng, khớp nối mềm cao su có khả năng biến dạng đàn hồi trong giới hạn thiết kế. Nhờ đó, thiết bị giúp giảm lực truyền từ máy bơm, máy nén và các thiết bị cơ khí sang hệ thống đường ống.

Khớp nối mềm cao su được sử dụng phổ biến trong hệ thống cấp thoát nước, phòng cháy chữa cháy (PCCC), điều hòa không khí, hệ thống làm mát, nhà máy sản xuất và các đường ống công nghiệp.

Sản phẩm có nhiều kích thước từ DN15 đến DN1000 hoặc lớn hơn tùy nhà sản xuất, với kiểu kết nối mặt bích hoặc nối ren. Việc lựa chọn cần căn cứ vào môi chất, áp suất, nhiệt độ, kích thước đường ống và điều kiện lắp đặt thực tế.

Cấu tạo của khớp nối mềm cao su

Một khớp nối mềm cao su hoàn chỉnh thường gồm các bộ phận chính sau:

• Thân cao su đàn hồi: Là bộ phận trực tiếp tiếp xúc với môi chất, có dạng cầu đơn, cầu kép hoặc hình dạng chuyên dụng. Vật liệu có thể là EPDM, NBR hoặc các loại cao su phù hợp với từng môi trường sử dụng.
• Lớp vải gia cường: Được bố trí bên trong thân cao su nhằm tăng độ bền cơ học, hạn chế biến dạng quá mức khi chịu áp lực và duy trì hình dạng của khớp nối.
• Lớp gia cường kim loại: Một số dòng sản phẩm sử dụng vòng thép hoặc kết cấu gia cường bổ sung để tăng khả năng chịu lực, tùy thiết kế.
• Mặt bích kết nối: Thường được chế tạo bằng thép carbon, thép mạ kẽm hoặc inox. Mặt bích giúp liên kết khớp nối với đường ống, van và thiết bị theo tiêu chuẩn tương ứng.
• Vành giữ và bộ phận liên kết: Có tác dụng cố định thân cao su với đầu nối kim loại, góp phần bảo đảm độ kín và độ ổn định trong quá trình vận hành.

Không phải tất cả các mẫu khớp nối mềm cao su đều có cấu tạo giống nhau. Số lớp gia cường, hình dạng thân, vật liệu đầu nối và khả năng chịu áp lực phụ thuộc vào thiết kế của từng dòng sản phẩm.

Phân loại khớp nối mềm cao su

Trên thị trường, khớp nối mềm cao su được phân chia theo kiểu kết nối, hình dạng thân, vật liệu và điều kiện làm việc.

Phân loại theo kiểu kết nối

Khớp nối mềm cao su mặt bích

Đây là dòng sản phẩm phổ biến trong các hệ thống đường ống công nghiệp. Hai đầu được thiết kế dạng mặt bích, liên kết với đường ống bằng bulong và đai ốc. Sản phẩm thuận tiện khi tháo lắp, bảo trì và thay thế thiết bị.

Mặt bích có thể được sản xuất theo các tiêu chuẩn như JIS, BS, DIN hoặc ANSI. Khi lựa chọn, cần kiểm tra đường kính danh nghĩa, vòng bulong, số lỗ bulong và cấp áp lực để bảo đảm tương thích với hệ thống.

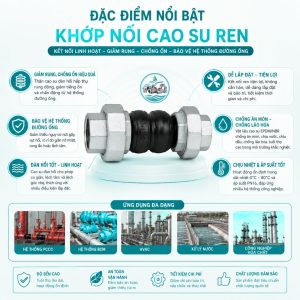

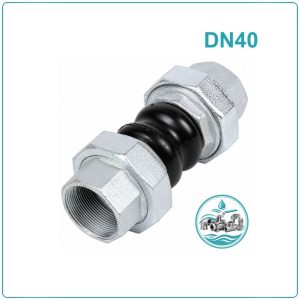

Khớp nối mềm cao su nối ren

Dòng này thường được sử dụng cho đường ống có kích thước nhỏ, đặc biệt trong các hệ thống cấp nước và thiết bị cơ khí dân dụng. Hai đầu nối có ren trong hoặc kết cấu ren tương ứng với yêu cầu lắp đặt.

Khi thi công, cần xác định chính xác kích thước ren và sử dụng biện pháp làm kín phù hợp. Không nên siết quá lực vì có thể làm hỏng ren hoặc ảnh hưởng đến phần cao su.

Phân loại theo hình dạng thân cao su

• Khớp nối mềm cao su cầu đơn: Có một múi cao su dạng cầu, kết cấu gọn, thường được lựa chọn cho những vị trí cần giảm rung và hấp thụ chuyển động nhỏ.
• Khớp nối mềm cao su cầu kép: Có hai múi đàn hồi, tăng khả năng hấp thụ rung động và chuyển vị trong giới hạn thiết kế. Loại này thường được dùng tại các vị trí có yêu cầu cao hơn về độ linh hoạt.

Phân loại theo vật liệu cao su

• Cao su EPDM: Có khả năng chống nước, hơi ẩm, thời tiết và nhiều loại dung dịch nước. Thường được sử dụng trong hệ thống cấp nước, HVAC và một số đường ống công nghiệp.
• Cao su NBR: Có khả năng kháng dầu và một số loại nhiên liệu tốt hơn EPDM, phù hợp với các môi trường chứa dầu khi cấp vật liệu đáp ứng yêu cầu.
• Cao su tổng hợp chuyên dụng: Một số ứng dụng đặc biệt cần vật liệu có khả năng chịu hóa chất, nhiệt độ hoặc môi trường làm việc riêng. Cần kiểm tra bảng tương thích hóa học của nhà sản xuất trước khi sử dụng.

Lưu ý: Không nên lựa chọn vật liệu chỉ dựa trên tên cao su. Khả năng chịu môi chất còn phụ thuộc vào nồng độ hóa chất, nhiệt độ, thời gian tiếp xúc và cấu tạo cụ thể của sản phẩm.

Thông số kỹ thuật của khớp nối mềm cao su

Thông số kỹ thuật là căn cứ quan trọng để xác định sản phẩm có phù hợp với hệ thống đường ống hay không.

Thông số	Đặc điểm tham khảo
Tên sản phẩm	Khớp nối mềm cao su
Kích thước danh nghĩa	DN15–DN1000 hoặc theo yêu cầu
Vật liệu thân	EPDM, NBR hoặc cao su chuyên dụng
Vật liệu mặt bích	Thép carbon, thép mạ kẽm, inox
Kiểu kết nối	Mặt bích, nối ren tùy dòng
Tiêu chuẩn mặt bích	JIS, BS, DIN, ANSI tùy sản phẩm
Áp suất danh nghĩa	Thường gặp PN10, PN16; có dòng áp lực khác
Nhiệt độ làm việc	Phụ thuộc vật liệu và thiết kế
Hình dạng	Cầu đơn, cầu kép hoặc thiết kế đặc biệt
Môi chất	Nước, khí hoặc môi chất tương thích với vật liệu

Ưu điểm của khớp nối mềm cao su

Giảm rung động và tiếng ồn

Thân cao su có tính đàn hồi giúp hấp thụ một phần rung động phát sinh từ máy bơm, động cơ và các thiết bị cơ khí. Nhờ đó, hạn chế truyền rung trực tiếp sang đường ống và kết cấu công trình.

Hỗ trợ bù chuyển vị đường ống

Khớp nối có thể hấp thụ một mức dịch chuyển dọc trục, ngang và góc trong giới hạn thiết kế. Tính năng này hỗ trợ xử lý những sai lệch nhỏ khi lắp đặt và chuyển động phát sinh trong quá trình vận hành.

Hạn chế ảnh hưởng của giãn nở nhiệt

Khi nhiệt độ thay đổi, đường ống có thể giãn nở hoặc co lại. Khớp nối mềm giúp hấp thụ một phần chuyển vị tại vị trí lắp đặt, qua đó giảm tác động lên các mối liên kết nếu được thiết kế và bố trí đúng cách.

Thuận tiện cho công tác bảo trì

Sản phẩm có thể được thay thế khi thân cao su lão hóa, nứt hoặc xuống cấp mà không nhất thiết phải thay toàn bộ đoạn đường ống. Với loại mặt bích, quá trình tháo lắp thường thuận tiện hơn khi có đủ không gian thao tác.

Có nhiều kích thước và lựa chọn vật liệu

Thị trường cung cấp nhiều dòng sản phẩm theo kích thước DN, tiêu chuẩn mặt bích, vật liệu cao su và cấp áp lực khác nhau. Điều này giúp người dùng lựa chọn phương án phù hợp với từng hệ thống.

Ứng dụng thực tế của khớp nối mềm cao su

Khớp nối mềm cao su được sử dụng trong nhiều lĩnh vực nhờ khả năng giảm rung và hấp thụ chuyển vị.

Hệ thống cấp thoát nước: Lắp đặt tại đường ống cấp nước, trạm bơm, hệ thống xử lý nước và một số tuyến ống thoát nước phù hợp với vật liệu cao su.

Hệ thống phòng cháy chữa cháy: Có thể bố trí tại các vị trí phù hợp gần cụm bơm hoặc thiết bị nhằm giảm rung truyền sang đường ống. Việc lựa chọn phải đáp ứng yêu cầu thiết kế và quy định áp dụng cho hệ thống PCCC.

Hệ thống điều hòa không khí và làm mát: Sử dụng tại đường ống nước lạnh, nước giải nhiệt và các cụm thiết bị HVAC để hạn chế rung động từ máy bơm, chiller và thiết bị liên quan.

Nhà máy sản xuất: Được lắp đặt trong các dây chuyền công nghiệp có đường ống dẫn nước, khí hoặc chất lỏng tương thích với vật liệu của khớp nối.

Trạm bơm và hệ thống cơ điện: Hỗ trợ giảm truyền rung tại các điểm kết nối giữa thiết bị và đường ống. Khớp nối cần được lắp cùng hệ thống gối đỡ, neo giữ và dẫn hướng phù hợp.

Hệ thống xử lý môi trường: Có thể sử dụng trong đường ống dẫn nước thải hoặc dung dịch công nghiệp khi vật liệu cao su đáp ứng yêu cầu về hóa chất, nhiệt độ và áp suất.

Hướng dẫn lắp đặt khớp nối mềm cao su

Việc lắp đặt đúng kỹ thuật giúp khớp nối hoạt động ổn định và hạn chế nguy cơ rò rỉ, biến dạng hoặc hư hỏng sớm.

Kiểm tra trước khi thi công

Trước tiên, đối chiếu kích thước DN, kiểu kết nối, tiêu chuẩn mặt bích và cấp áp suất của khớp nối với hệ thống. Kiểm tra thân cao su có bị nứt, rách, biến dạng hoặc hư hỏng trong quá trình vận chuyển hay không.

Đồng thời, xác định chiều dài lắp đặt, khoảng cách giữa hai đầu ống và vị trí bố trí giá đỡ. Hai đầu đường ống cần được căn chỉnh phù hợp trước khi đưa khớp nối vào vị trí.

Thực hiện kết nối

Đối với loại mặt bích, đặt khớp nối vào đúng vị trí, căn chỉnh các lỗ bulong và siết bulong đều theo trình tự phù hợp. Không sử dụng lực siết quá mức hoặc làm biến dạng mặt bích và thân cao su.

Đối với loại nối ren, cần kiểm tra độ tương thích của ren, sử dụng vật liệu làm kín thích hợp và siết đúng mức. Tránh để lực xoắn truyền quá lớn vào thân cao su.

Hoàn thiện và kiểm tra vận hành

Sau khi lắp đặt, kiểm tra độ kín của các mối nối, tình trạng bulong và khả năng chịu đỡ của hệ thống. Tiến hành thử áp hoặc kiểm tra vận hành theo quy trình kỹ thuật áp dụng cho công trình.

Không kéo giãn hoặc nén khớp nối quá giới hạn cho phép để bù cho sai lệch đường ống. Khớp nối mềm cao su cũng không nên được sử dụng thay thế cho gối đỡ, thanh giằng hoặc hệ thống neo giữ khi thiết kế yêu cầu các bộ phận này.

Những lưu ý khi lựa chọn khớp nối mềm cao su

Để chọn đúng sản phẩm, người mua nên xem xét các yếu tố sau:

• Kích thước đường ống: Xác định chính xác DN và kích thước đầu kết nối. Không lựa chọn chỉ dựa trên đường kính đo sơ bộ bên ngoài.
• Áp suất làm việc: Đối chiếu áp suất vận hành, áp suất tăng đột biến và khả năng chịu áp của sản phẩm.
• Nhiệt độ môi chất: Chọn loại cao su phù hợp với nhiệt độ làm việc liên tục và các giai đoạn vận hành đặc biệt.
• Tính chất môi chất: Xác định đường ống dẫn nước sạch, nước thải, dầu, khí hay hóa chất để lựa chọn vật liệu tương thích.
• Tiêu chuẩn kết nối: Kiểm tra tiêu chuẩn mặt bích, đường kính vòng bulong và số lượng lỗ bulong.
• Chuyển vị yêu cầu: Xác định mức rung và độ dịch chuyển thực tế để lựa chọn loại cầu đơn, cầu kép hoặc sản phẩm chuyên dụng.
• Điều kiện lắp đặt: Xem xét không gian thao tác, giá đỡ, hệ thống neo giữ và khả năng tiếp cận khi bảo trì.
• Nguồn gốc và hồ sơ sản phẩm: Ưu tiên sản phẩm có catalogue, thông số kỹ thuật và tài liệu kiểm tra chất lượng rõ ràng.

Một khớp nối có kích thước vừa vặn chưa chắc đã phù hợp với hệ thống. Lựa chọn cần dựa trên tổng hợp các điều kiện kỹ thuật để bảo đảm độ bền, độ kín và an toàn vận hành.

Khớp nối mềm cao su giá bao nhiêu?

Giá khớp nối mềm cao su phụ thuộc vào kích thước DN, vật liệu thân, kiểu kết nối, cấp áp suất, tiêu chuẩn mặt bích và xuất xứ sản phẩm.

Thông thường, sản phẩm kích thước nhỏ có giá thấp hơn các dòng DN lớn. Khớp nối có cấp áp suất cao, vật liệu chuyên dụng hoặc yêu cầu kỹ thuật đặc biệt có thể có chi phí cao hơn loại tiêu chuẩn.

Để nhận báo giá chính xác, khách hàng nên cung cấp các thông tin gồm:

• Kích thước cần mua, ví dụ DN50, DN100, DN150 hoặc DN200.
• Kiểu kết nối mặt bích hay nối ren.
• Tiêu chuẩn mặt bích và áp suất làm việc.
• Vật liệu cao su EPDM, NBR hoặc loại theo yêu cầu.
• Số lượng đặt hàng và địa điểm giao nhận.

Báo giá cần đi kèm thông tin về quy cách sản phẩm, tình trạng hàng, thời gian giao hàng và chính sách bảo hành nếu có.

Mua khớp nối mềm cao su ở đâu?

Khi tìm mua khớp nối mềm cao su, khách hàng nên lựa chọn đơn vị cung cấp phụ kiện đường ống có khả năng tư vấn đúng thông số, hỗ trợ đối chiếu tiêu chuẩn kết nối và cung cấp tài liệu kỹ thuật khi cần thiết.

Một đơn vị cung cấp uy tín cần làm rõ vật liệu thân cao su, áp suất làm việc, nhiệt độ cho phép, kích thước lắp đặt và tiêu chuẩn mặt bích. Đây là những thông tin quan trọng để tránh mua nhầm sản phẩm không phù hợp với hệ thống.

Đối với công trình công nghiệp, trạm bơm hoặc hệ thống PCCC, nên gửi bản vẽ, catalogue thiết bị hoặc thông số đường ống hiện có để được tư vấn chính xác hơn.

Khách hàng có thể liên hệ đơn vị phân phối để kiểm tra hàng sẵn kho, nhận báo giá theo số lượng và lựa chọn phương án giao hàng phù hợp với tiến độ thi công.

Câu hỏi thường gặp về khớp nối mềm cao su

Khớp nối mềm cao su có tác dụng gì?

Sản phẩm giúp giảm rung động, hạn chế truyền tiếng ồn, hấp thụ chuyển vị đường ống trong giới hạn thiết kế và giảm tác động do giãn nở nhiệt tại vị trí lắp đặt.

Khớp nối mềm cao su có chịu được áp suất cao không?

Khả năng chịu áp phụ thuộc vào cấu tạo, lớp gia cường và thông số của từng sản phẩm. Cần kiểm tra áp suất làm việc cho phép, nhiệt độ môi chất và các điều kiện vận hành trước khi lựa chọn.

Khớp nối mềm cao su EPDM và NBR khác nhau thế nào?

EPDM thường phù hợp với nước và nhiều môi trường nước, thời tiết; NBR thường có khả năng kháng dầu tốt hơn. Việc lựa chọn cụ thể cần dựa trên môi chất và bảng tương thích của nhà sản xuất.

Khớp nối mềm cao su có những kích thước nào?

Sản phẩm có nhiều kích thước danh nghĩa từ DN15 đến DN1000 hoặc lớn hơn tùy dòng sản phẩm. Kích thước thực tế cần được xác nhận theo catalogue của nhà cung cấp.

Khớp nối mềm cao su có thay thế được khớp nối giãn nở kim loại không?

Không phải trong mọi trường hợp. Hai loại có đặc tính vật liệu, khả năng chịu nhiệt, áp suất và điều kiện sử dụng khác nhau. Cần lựa chọn theo yêu cầu thiết kế của hệ thống.

Khi nào cần thay khớp nối mềm cao su?

Nên kiểm tra và cân nhắc thay thế khi thân cao su xuất hiện vết nứt, rách, phồng bất thường, rò rỉ, lão hóa hoặc biến dạng vượt giới hạn cho phép. Tần suất kiểm tra phụ thuộc vào điều kiện vận hành và khuyến nghị của nhà sản xuất.

Kết luận

Khớp nối mềm cao su là phụ kiện quan trọng trong nhiều hệ thống đường ống, giúp giảm rung động, hỗ trợ bù chuyển vị và bảo vệ các vị trí kết nối khi được lựa chọn, lắp đặt đúng kỹ thuật.

Để đạt hiệu quả sử dụng lâu dài, cần xác định chính xác kích thước DN, vật liệu cao su, kiểu kết nối, áp suất và nhiệt độ làm việc. Việc lựa chọn sản phẩm theo đúng điều kiện thực tế sẽ giúp hệ thống vận hành ổn định và hạn chế chi phí sửa chữa, thay thế phát sinh.
