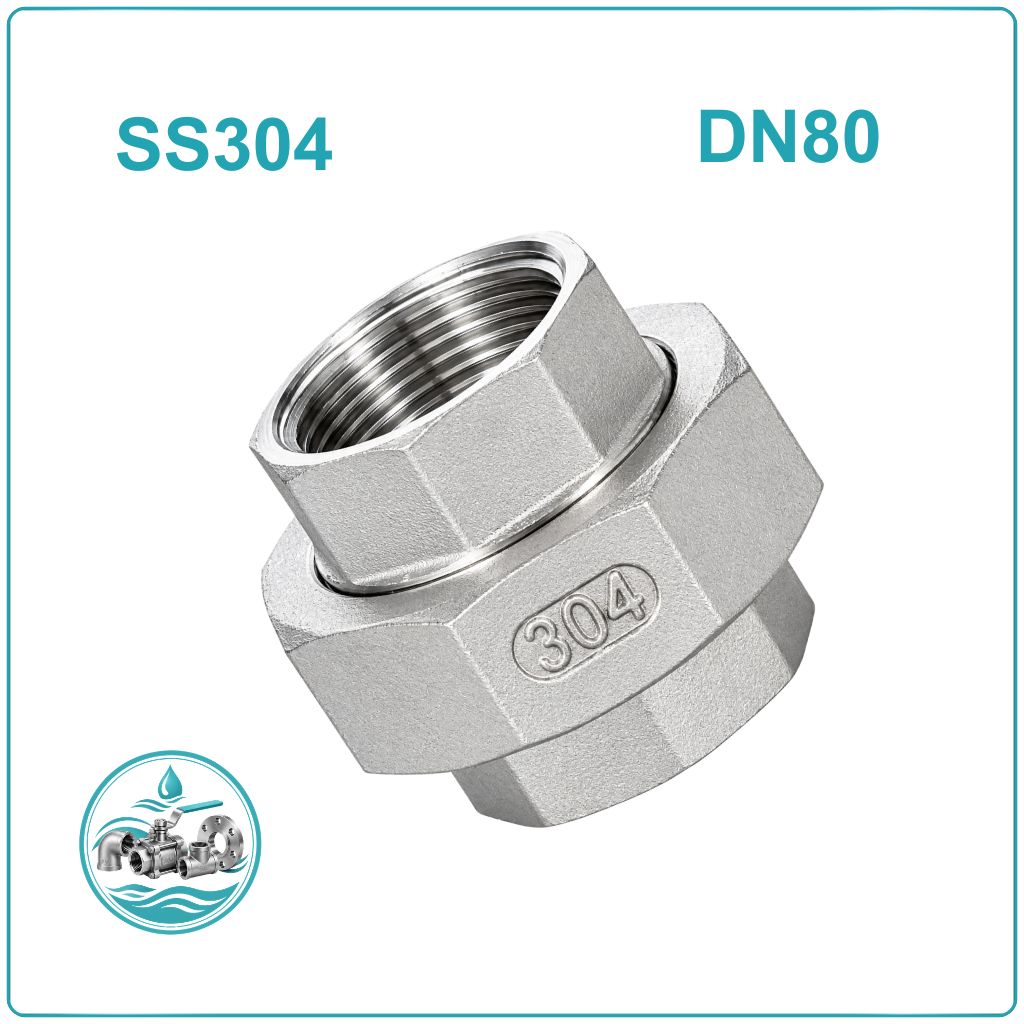

Rắc co inox 304 DN80

Rắc Co Inox 304 DN80 là gì?

Rắc co inox 304 DN80 là phụ kiện dùng để nối hai đoạn đường ống hoặc kết nối với thiết bị theo cơ cấu có thể tháo mở, giúp thuận tiện hơn khi sửa chữa và bảo trì hệ thống. Sản phẩm có kích thước danh nghĩa DN80, tương đương 3 inch, thường được sử dụng trên các tuyến ống có đường kính lớn hơn DN65. Với vật liệu inox 304, phụ kiện có khả năng chống gỉ tốt trong nhiều môi trường thông dụng và duy trì độ bền khi được sử dụng đúng điều kiện kỹ thuật.

Đối với đường ống thép, DN80 thường tương ứng đường kính ngoài khoảng 88,9 mm (Phi 90). Tuy nhiên, kích thước đầu nối thực tế cần được xác nhận theo tiêu chuẩn ống và thiết kế của từng mẫu rắc co, đặc biệt khi lựa chọn kiểu nối ren hoặc nối hàn.

Ưu Điểm Của Rắc Co Inox 304 DN80

Ở kích thước DN80, việc bố trí rắc co tại các điểm kết nối hợp lý giúp giảm công sức tháo dỡ khi cần can thiệp vào hệ thống.

• Tạo điểm tháo mở trên đường ống: Hữu ích tại vị trí cần tiếp cận van, thiết bị hoặc cụm đường ống để bảo dưỡng.
• Vật liệu inox 304 bền: Chống gỉ tốt trong nhiều môi trường nước và lưu chất phù hợp.
• Phù hợp với hệ thống đường ống kỹ thuật: Có thể sử dụng trong công nghiệp và công trình khi thông số sản phẩm đáp ứng điều kiện làm việc.
• Hạn chế phải cắt ống khi bảo trì: Cơ cấu rắc co cho phép tháo phần ghép nối theo thiết kế của sản phẩm.
• Dễ kiểm tra các chi tiết liên kết: Khi tháo ra, người dùng có thể kiểm tra bề mặt làm kín, ren và tình trạng các bộ phận.

Thông Số Kỹ Thuật Rắc Co Inox 304 DN80

Cấu Tạo Rắc Co Inox 304 DN80

Khi xem xét cấu tạo, cần tập trung vào các chi tiết quyết định khả năng liên kết và độ kín của rắc co.

Phần thân: Là bộ phận tiếp xúc với đường ống, được thiết kế theo kiểu đầu ren hoặc đầu hàn. Kích thước và hình dạng cần tương thích với hệ thống hiện hữu.

Bộ phận ghép nối: Có nhiệm vụ giữ hai phần thân liên kết với nhau. Thiết kế tháo mở giúp thuận tiện khi cần kiểm tra hoặc thay thế thiết bị.

Mặt tiếp xúc làm kín: Là khu vực tiếp xúc giữa các phần thân, có nhiệm vụ hạn chế lưu chất thoát ra ngoài khi hệ thống hoạt động.

Gioăng (nếu có): Được sử dụng theo cấu tạo của từng mẫu nhằm hỗ trợ làm kín. Vật liệu gioăng cần đáp ứng nhiệt độ và tính chất hóa học của lưu chất.

Phân Loại Rắc Co Inox 304 DN80 Theo Kiểu Kết Nối

Hai phương án kết nối cần xem xét là nối ren và nối hàn. Việc lựa chọn phải dựa trên cấu hình đường ống và sản phẩm thực tế, bởi không phải mẫu DN80 nào cũng có đủ hai phiên bản.

Rắc co inox 304 DN80 nối ren

Kiểu nối ren phù hợp với hệ thống có đầu ống hoặc phụ kiện ren tương thích. Phương án này thuận tiện khi cần tháo lắp, nhưng phải xác định chính xác chuẩn ren và kích thước thực tế. Không nên ghép ren BSP với NPT nếu nhà sản xuất không xác nhận khả năng tương thích.

Rắc co inox 304 DN80 nối hàn

Loại nối hàn có đầu được thiết kế để hàn trực tiếp vào đường ống. Cần kiểm tra kích thước đầu hàn và yêu cầu thi công trước khi đặt hàng. Sau khi hàn, phần kết nối với ống trở thành liên kết cố định; khả năng tháo mở để bảo trì phụ thuộc vào cơ cấu rắc co nằm giữa hai đầu nối.

Rắc Co Inox 304 DN80 Được Dùng Ở Đâu?

Rắc co DN80 phù hợp với những điểm trên đường ống cần có phương án tháo mở, nhất là nơi việc cắt và hàn lại đường ống sẽ làm tăng thời gian bảo trì.

• Đường ống cấp nước công trình: Bố trí tại các cụm thiết bị cần kiểm tra hoặc thay thế.
• Hệ thống xử lý nước: Kết nối đường ống kỹ thuật khi môi trường sử dụng phù hợp với inox 304.
• Nhà máy sản xuất: Dùng trong các tuyến dẫn lưu chất đáp ứng yêu cầu tương thích vật liệu.
• Cụm bơm và thiết bị phụ trợ: Hỗ trợ tháo rời các bộ phận theo thiết kế khi bảo dưỡng.
• Hệ thống khí nén: Chỉ sử dụng khi áp lực định mức và kiểu kết nối phù hợp với hệ thống.

Cách Chọn Rắc Co Inox 304 DN80 Phù Hợp

Để tránh nhầm lẫn giữa kích thước danh nghĩa và kích thước kết nối, nên xác nhận các thông tin dưới đây trước khi mua:

Nếu rắc co được lắp tại vị trí thường xuyên bảo dưỡng, nên chú ý đến khả năng thao tác và kiểm tra bề mặt làm kín. Với hệ thống làm việc ở áp suất hoặc nhiệt độ cao, hãy yêu cầu thông số định mức từ nhà sản xuất thay vì sử dụng giá trị tham khảo.

Quy Trình Lắp Đặt Rắc Co Inox 304 DN80

Quá trình lắp đặt cần bảo đảm đường ống đúng kích thước, các chi tiết ghép nối sạch và hệ thống đã được đưa về trạng thái an toàn.

1. Đối chiếu phụ kiện: Xác nhận DN80, kiểu kết nối, kích thước đầu nối và tình trạng các bề mặt làm kín.
2. Chuẩn bị đường ống: Làm sạch đầu ống, loại bỏ ba via và kiểm tra độ thẳng hàng tại vị trí lắp.
3. Lắp đầu nối: Với loại ren, lắp đúng chuẩn ren và tránh vặn chéo. Với loại hàn, thực hiện theo quy trình phù hợp với vật liệu.
4. Ghép rắc co: Đặt đúng vị trí các bề mặt tiếp xúc, sau đó siết bộ phận ghép nối vừa đủ theo hướng dẫn của nhà sản xuất.
5. Thử độ kín: Kiểm tra theo quy trình của hệ thống, không vượt quá giới hạn thử được phép của phụ kiện. Nếu phát hiện rò rỉ, cần giảm áp trước khi xử lý.

Không dùng lực siết quá mức để khắc phục sai lệch tại mặt làm kín. Nếu các chi tiết không khớp, cần kiểm tra lại kích thước và cấu hình kết nối.

Kiểm Tra Và Bảo Dưỡng Rắc Co Inox 304 DN80

Đối với đường ống DN80, việc kiểm tra cần chú trọng cả độ kín lẫn tình trạng cơ học của bộ phận ghép nối.

• Kiểm tra dấu hiệu rò rỉ quanh vị trí tiếp xúc giữa hai phần thân.
• Quan sát thân và đai ghép để phát hiện vết nứt, biến dạng hoặc ăn mòn bất thường.
• Vệ sinh cặn bám bằng phương pháp phù hợp với inox 304 và môi chất đã sử dụng.
• Kiểm tra ren, đầu hàn và bề mặt làm kín khi có dấu hiệu hư hỏng.
• Thay gioăng nếu sản phẩm có sử dụng gioăng và phát hiện tình trạng nứt, chai cứng hoặc biến dạng.
• Cô lập đường ống và xả áp hoàn toàn trước khi tháo phụ kiện để bảo trì.
• Sau khi lắp lại, kiểm tra độ kín theo quy trình an toàn trước khi đưa hệ thống vào hoạt động.

Lịch bảo dưỡng nên được điều chỉnh theo tần suất vận hành, áp lực, nhiệt độ và đặc tính lưu chất. Kiểm tra đúng thời điểm giúp phát hiện sớm hư hỏng và hạn chế thời gian dừng hệ thống ngoài kế hoạch.
