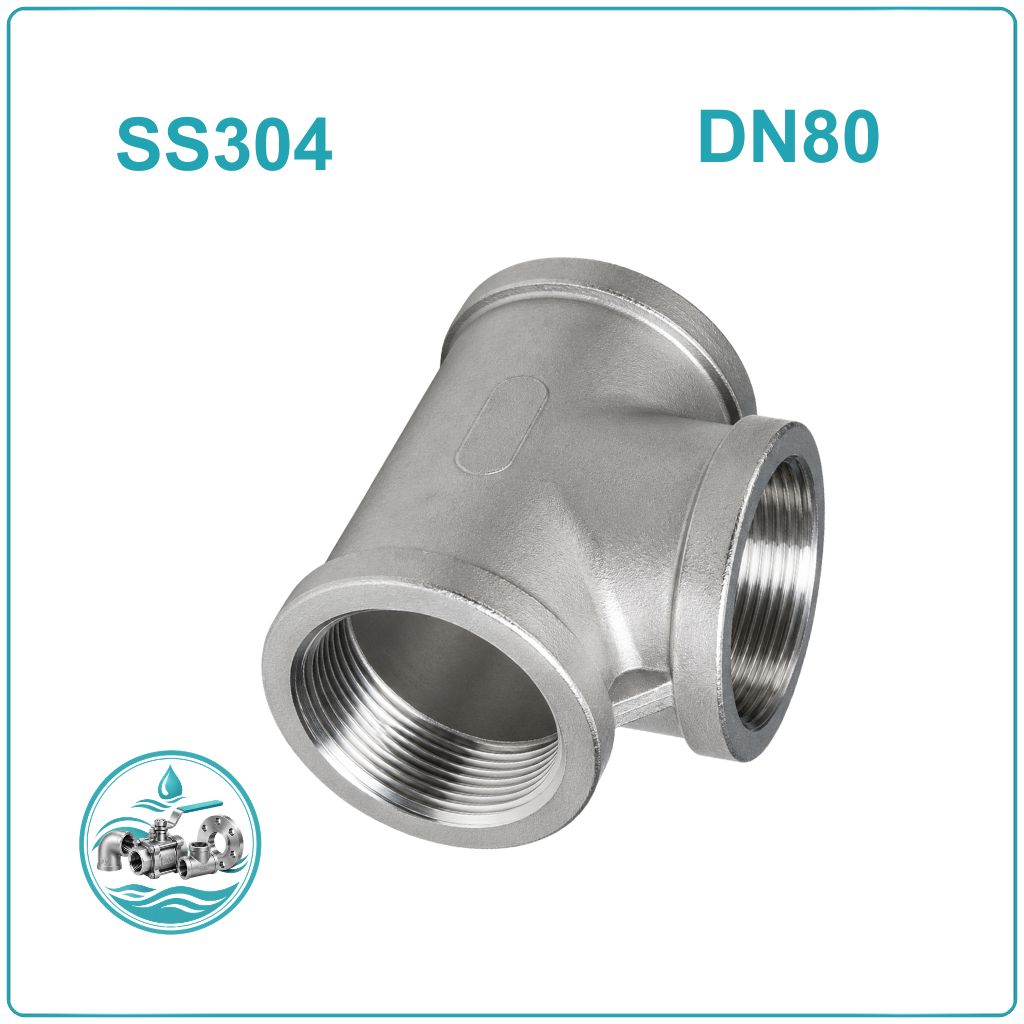

Tê ren inox 304 DN80

Tê Ren Inox 304 DN80 là gì?

Tê ren inox 304 DN80 là phụ kiện đường ống có ba cửa kết nối, được sử dụng để phân chia dòng lưu chất từ tuyến chính sang một nhánh phụ. Với kết cấu dạng chữ T và thân làm từ thép không gỉ inox 304, sản phẩm phù hợp với những hệ thống cần kết nối ren, thuận tiện cho việc tháo lắp và bảo trì khi có yêu cầu.

Kích thước DN80 thuộc nhóm đường ống danh nghĩa 3 inch, thường được đối chiếu với ống thép có đường kính ngoài khoảng 88,9 mm, thường gọi là phi 90. Khi lựa chọn phụ kiện này, ngoài vật liệu và kích thước, cần xác định rõ chuẩn ren và thông số làm việc để bảo đảm khả năng kết nối với hệ thống hiện hữu.

Thông số kỹ thuật tê ren inox 304 DN80

Cấu tạo của tê ren inox 304 DN80

Ở kích thước DN80, việc lựa chọn đúng đầu kết nối có ý nghĩa quan trọng đối với quá trình lắp ráp. Tê ren có thể giúp tạo nhánh mà không cần hàn trực tiếp thân phụ kiện, nhưng hiệu quả kết nối phụ thuộc vào độ tương thích của ren và phương pháp làm kín.

• Ba cửa kết nối: Cho phép liên kết với tuyến ống chính và một nhánh phụ theo sơ đồ thiết kế.
• Liên kết bằng ren: Hỗ trợ tháo rời phụ kiện khi cần kiểm tra hoặc thay thế, nếu cấu hình hệ thống cho phép.
• Tương thích với phụ kiện cùng chuẩn: Có thể kết hợp với đường ống, van hoặc đầu nối có kích thước và tiêu chuẩn ren phù hợp.
• Yêu cầu làm kín: Cần sử dụng phương pháp làm kín tương ứng với loại ren và thiết kế mối nối để hạn chế rò rỉ.

Ưu điểm của tê ren inox 304 DN80

Khả năng chống ăn mòn: Inox 304 có khả năng chống gỉ tốt trong nhiều môi trường nước và điều kiện công nghiệp thông thường. Điều này giúp phụ kiện phù hợp với các hệ thống cần duy trì độ bền bề mặt trong thời gian sử dụng.

Thuận tiện cho bảo trì: Kết nối ren có thể tháo rời, tạo điều kiện kiểm tra hoặc thay thế phụ kiện mà không cần cắt bỏ đoạn ống như một số phương án kết nối cố định.

Tạo nhánh đường ống linh hoạt: Thiết kế ba cửa giúp phân phối lưu chất đến một tuyến phụ hoặc thiết bị, hỗ trợ bố trí đường ống theo nhu cầu của công trình.

Độ bền cơ học tốt: Vật liệu inox 304 đáp ứng nhiều điều kiện sử dụng thông thường. Tuy nhiên, giới hạn áp suất thực tế còn phụ thuộc vào thiết kế, kích thước, chất lượng gia công và thông số do nhà sản xuất công bố.

Dễ vệ sinh bề mặt: Bề mặt inox thuận tiện cho việc làm sạch và bảo dưỡng. Với hệ thống thực phẩm, đồ uống hoặc dược phẩm, cần kiểm tra thêm tiêu chuẩn vệ sinh và chứng nhận sản phẩm thay vì chỉ dựa vào mác inox.

Phân biệt tê ren inox 304 DN80 theo kiểu nhánh và tiêu chuẩn ren

Tê ren inox 304 DN80 có thể được lựa chọn theo cấu hình các cửa kết nối và tiêu chuẩn ren. Hai yếu tố này quyết định phụ kiện có phù hợp với đường ống hiện hữu hay không.

Theo cấu hình nhánh:

• Tê ren đều DN80: Ba cửa có cùng kích thước danh nghĩa, phù hợp khi tuyến chính và nhánh phụ cùng quy cách kết nối.
• Tê ren giảm: Một cửa có kích thước nhỏ hơn các cửa còn lại, dùng khi cần chuyển từ đường ống DN80 sang nhánh nhỏ hơn. Cần kiểm tra chính xác kích thước từng cửa vì không phải mọi quy cách đều có sẵn.

Theo tiêu chuẩn kết nối:

• Ren BSPT: Là loại ren côn theo tiêu chuẩn BSPT, cần làm kín theo thiết kế của mối nối.
• Ren BSPP: Là loại ren trụ, phương pháp làm kín phụ thuộc vào cấu tạo đầu nối và chi tiết làm kín đi kèm.
• Ren NPT: Dùng cho hệ thống theo tiêu chuẩn NPT, không nên mặc định có thể lắp trực tiếp với ren BSP.

Khi đặt hàng, nên cung cấp đầy đủ kích thước DN80, cấu hình nhánh và tiêu chuẩn ren. Chỉ ghi “tê ren 3 inch” có thể chưa đủ để xác định đúng sản phẩm.

Ứng dụng của tê ren inox 304 DN80

Tê ren inox 304 DN80 có thể được sử dụng tại các điểm cần phân nhánh trong hệ thống đường ống 3 inch, với điều kiện sản phẩm đáp ứng yêu cầu vận hành của hệ thống.

• Hệ thống cấp nước: Chia nhánh cấp nước đến các khu vực hoặc thiết bị sử dụng.
• Đường ống kỹ thuật nhà máy: Kết nối các tuyến dẫn nước và lưu chất tương thích với inox 304.
• Hệ thống xử lý nước: Tạo nhánh kết nối đến thiết bị lọc hoặc cụm phụ trợ.
• Đường ống khí: Sử dụng khi sản phẩm đáp ứng yêu cầu về áp suất, độ kín và chuẩn kết nối.
• Hệ thống sản xuất: Phân phối lưu chất đến các thiết bị có đầu nối ren phù hợp.

Kinh nghiệm chọn mua tê ren inox 304 DN80

Trước khi đặt hàng, nên đối chiếu các yếu tố sau để hạn chế sai quy cách và tránh phát sinh vấn đề khi lắp đặt:

• Kích thước: Xác nhận DN80 tương đương 3 inch; đường kính ngoài ống thép tham chiếu khoảng 88,9 mm.
• Chuẩn ren: Xác định BSPT, BSPP, NPT hoặc tiêu chuẩn được yêu cầu trong bản vẽ.
• Kiểu nhánh: Chọn tê đều hoặc tê giảm theo kích thước của tuyến chính và nhánh phụ.
• Vật liệu: Xác nhận inox 304 theo yêu cầu kỹ thuật của hệ thống.
• Áp suất và nhiệt độ: Đối chiếu thông số sản phẩm với điều kiện vận hành thực tế.
• Chất lượng gia công: Kiểm tra tình trạng ren, bề mặt và độ hoàn thiện của thân tê.
• Khả năng cung ứng: Xác nhận sản phẩm có sẵn đúng kích thước và chuẩn ren cần dùng.

Câu hỏi thường gặp về tê ren inox 304 DN80

Tê ren inox 304 DN80 là bao nhiêu inch?

DN80 tương đương kích thước danh nghĩa 3 inch. Khi mua phụ kiện, cần kiểm tra thêm tiêu chuẩn ren và quy cách của đường ống đang sử dụng.

DN80 tương ứng phi bao nhiêu?

Với ống thép theo quy cách thông dụng, DN80 có đường kính ngoài khoảng 88,9 mm, thường được gọi là phi 90. Đây là kích thước ngoài tham chiếu của ống, không phải đường kính đo trực tiếp của ren.

Tê ren inox 304 DN80 chịu áp lực bao nhiêu?

Áp suất làm việc phụ thuộc vào thiết kế phụ kiện, tiêu chuẩn chế tạo, chất lượng ren và điều kiện vận hành. Cần sử dụng thông số do nhà sản xuất công bố để xác định khả năng đáp ứng của sản phẩm.

Có thể dùng tê ren inox 304 DN80 với ống thép mạ kẽm không?

Có thể nếu kích thước và tiêu chuẩn ren tương thích. Cần xác định chính xác chuẩn ren của cả hai đầu nối và sử dụng phương pháp làm kín phù hợp.

Tê ren inox 304 DN80 có dùng được cho hóa chất không?

Chỉ nên sử dụng khi vật liệu inox 304 tương thích với loại hóa chất, nồng độ và nhiệt độ vận hành. Với hóa chất mạnh hoặc môi trường có tính ăn mòn cao, cần đánh giá vật liệu kỹ hơn trước khi lựa chọn.

Tê ren inox 304 DN80 có sẵn loại ren giảm không?

Tùy nhà sản xuất và đơn vị cung cấp. Nếu cần tê có nhánh nhỏ hơn DN80, nên nêu rõ kích thước của từng cửa và tiêu chuẩn ren để xác nhận đúng quy cách.
