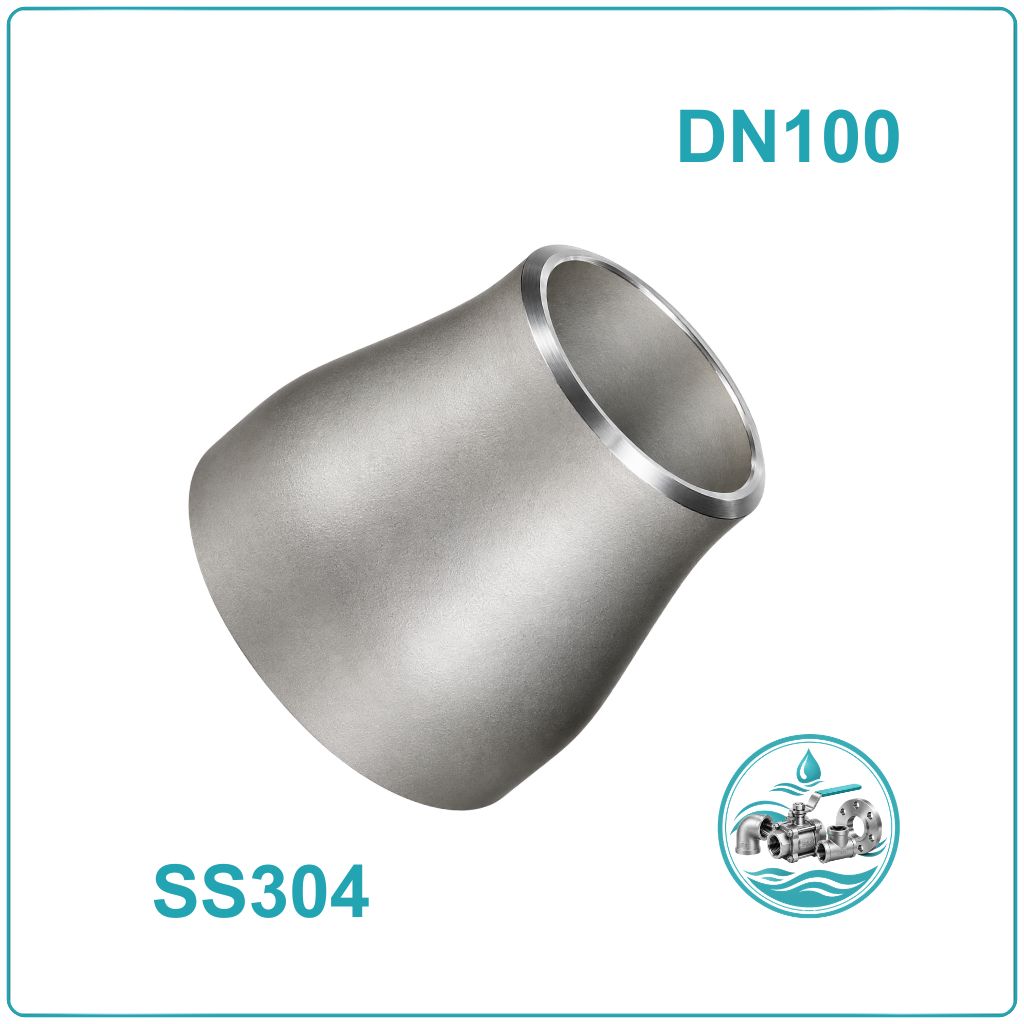

Côn thu hàn inox 304 DN100 – Kích thước, quy cách, độ dày

Côn thu hàn inox 304 DN100 là phụ kiện được sử dụng để kết nối hai đường ống có kích thước khác nhau trong hệ thống cấp thoát nước, đường ống công nghiệp, thực phẩm và hóa chất. Sản phẩm có một đầu DN100 và đầu còn lại được thu nhỏ theo từng quy cách, giúp chuyển tiếp đường kính ống mà không cần sử dụng thêm phụ kiện trung gian.

Với vật liệu inox 304 có khả năng chống ăn mòn tốt, chịu nhiệt và độ bền cơ học cao, côn thu hàn DN100 phù hợp với nhiều môi trường làm việc khác nhau. Sản phẩm được kết nối bằng phương pháp hàn, tạo mối nối cố định, chắc chắn và hạn chế nguy cơ rò rỉ trong quá trình vận hành.

Côn thu hàn inox 304 DN100 là gì? Kích thước bao nhiêu?

Côn thu hàn inox 304 DN100 là phụ kiện đường ống có thiết kế dạng hình nón cụt, dùng để chuyển đổi từ đường kính ống DN100 sang một kích thước nhỏ hơn. Hai đầu phụ kiện được gia công dạng vát mép để hàn nối trực tiếp với đường ống, tạo sự liên kết đồng bộ trong hệ thống.

Đầu lớn DN100 tương đương 4 inch, đường kính ngoài ống phổ biến khoảng phi 114,3mm. Tùy theo nhu cầu thiết kế, đầu nhỏ có thể lựa chọn DN80, DN65, DN50, DN40, DN32 hoặc DN25.

Các quy cách thu phổ biến gồm:

Quy cách	Đầu lớn	Đầu nhỏ
DN100/80	DN100 – 4 inch – phi 114,3mm	DN80 – 3 inch – phi 88,9mm
DN100/65	DN100 – 4 inch – phi 114,3mm	DN65 – 2½ inch – phi 76,1mm
DN100/50	DN100 – 4 inch – phi 114,3mm	DN50 – 2 inch – phi 60,3mm
DN100/40	DN100 – 4 inch – phi 114,3mm	DN40 – 1½ inch – phi 48,3mm
DN100/32	DN100 – 4 inch – phi 114,3mm	DN32 – 1¼ inch – phi 42,2mm
DN100/25	DN100 – 4 inch – phi 114,3mm	DN25 – 1 inch – phi 33,4mm

Lưu ý: Phi trong bảng là đường kính ngoài ống tham khảo theo quy cách ống thép không gỉ thông dụng. Kích thước thực tế cần đối chiếu với tiêu chuẩn đường ống và sản phẩm được cung cấp.

Thông số kỹ thuật côn thu hàn inox 304 DN100

Khi lựa chọn côn thu hàn DN100, ngoài kích thước hai đầu kết nối, cần quan tâm đến vật liệu, độ dày thành phụ kiện, tiêu chuẩn chế tạo và điều kiện vận hành. Đây là những yếu tố ảnh hưởng trực tiếp đến khả năng chịu áp lực cũng như tuổi thọ của sản phẩm.

Thông số	Đặc điểm
Tên sản phẩm	Côn thu hàn inox 304 DN100
Vật liệu	Inox 304
Kích thước đầu lớn	DN100 – 4 inch
Kích thước đầu nhỏ	DN80, DN65, DN50, DN40, DN32, DN25
Kiểu kết nối	Hàn đối đầu
Dạng sản phẩm	Đồng tâm hoặc lệch tâm
Độ dày	SCH10S, SCH20S, SCH40S tùy quy cách
Tiêu chuẩn tham khảo	ASTM A403, ASME B16.9
Áp suất tham khảo	10 kgf/cm² (xấp xỉ 9,8 bar)
Nhiệt độ tham khảo	Tối đa khoảng 180°C
Môi trường sử dụng	Nước, khí, hơi và một số môi trường công nghiệp phù hợp với inox 304

Lưu ý về áp suất và nhiệt độ: Mức 10 kgf/cm² và 180°C là thông số tham khảo được công bố ở một số dòng côn thu inox 304, không phải giới hạn áp dụng cho mọi sản phẩm. Khả năng làm việc thực tế phụ thuộc vào kích thước, độ dày SCH, tiêu chuẩn chế tạo, nhiệt độ vận hành và điều kiện thiết kế của hệ thống. Với hệ thống áp lực cao hoặc nhiệt độ đặc biệt, cần kiểm tra hồ sơ kỹ thuật trước khi lựa chọn.

Cấu tạo của côn thu hàn inox 304 DN100

Côn thu hàn DN100 có cấu tạo không quá phức tạp nhưng mỗi bộ phận đều ảnh hưởng đến khả năng kết nối và độ ổn định khi sử dụng. Sản phẩm thường được gia công từ inox 304 dạng tấm hoặc phôi inox, sau đó tạo hình và hoàn thiện hai đầu hàn.

Các bộ phận chính gồm:

• Thân côn: Là phần thân có hình dạng thu nhỏ dần từ đầu DN100 xuống kích thước đầu ra. Thiết kế này giúp chuyển tiếp giữa hai đường kính ống.
• Đầu kết nối lớn: Có kích thước DN100, được gia công phù hợp với đường ống đầu vào.
• Đầu kết nối nhỏ: Có kích thước theo quy cách thu được lựa chọn, chẳng hạn DN80, DN65, DN50 hoặc các cỡ nhỏ hơn.
• Mép hàn: Hai đầu phụ kiện được gia công vát mép nhằm tạo điều kiện cho quá trình hàn đối đầu với đường ống.
• Bề mặt inox: Có thể được xử lý theo yêu cầu gia công, đảm bảo độ hoàn thiện và khả năng chống ăn mòn của vật liệu.

Toàn bộ thân phụ kiện sử dụng inox 304, giúp hạn chế tình trạng gỉ sét trong môi trường phù hợp. Tuy nhiên, khả năng chống ăn mòn còn phụ thuộc vào thành phần lưu chất, nồng độ hóa chất và điều kiện làm việc thực tế.

Ưu điểm nổi bật của côn thu hàn inox 304 DN100

Không chỉ thực hiện chức năng chuyển đổi kích thước đường ống, côn thu inox 304 DN100 còn mang lại nhiều lợi ích trong quá trình vận hành hệ thống.

• Chống ăn mòn tốt: Inox 304 có khả năng chống oxy hóa và gỉ sét trong môi trường nước, không khí ẩm và nhiều điều kiện công nghiệp thông thường.
• Kết nối chắc chắn: Phương pháp hàn đối đầu tạo liên kết cố định giữa phụ kiện và đường ống, phù hợp với hệ thống yêu cầu độ kín cao.
• Chuyển đổi đường kính linh hoạt: Có nhiều lựa chọn từ DN100 xuống DN80, DN65, DN50, DN40, DN32 và DN25.
• Chịu nhiệt tương đối tốt: Vật liệu inox 304 có thể làm việc trong nhiều điều kiện nhiệt độ, tùy thuộc vào thiết kế và thông số kỹ thuật của sản phẩm.
• Độ bền cơ học cao: Phụ kiện có khả năng chịu lực tốt, ít bị biến dạng khi được lựa chọn đúng độ dày và lắp đặt theo yêu cầu kỹ thuật.
• Dễ đồng bộ với hệ thống inox: Có thể kết nối với đường ống và các phụ kiện inox tương ứng, tạo thành tuyến ống thống nhất về vật liệu.

Ứng dụng của côn thu hàn inox 304 DN100

Côn thu hàn inox 304 DN100 thường xuất hiện tại những vị trí đường ống cần thay đổi tiết diện. Việc sử dụng phụ kiện này giúp hệ thống chuyển tiếp từ tuyến ống lớn sang tuyến ống nhỏ hơn theo đúng thiết kế, đồng thời giảm nhu cầu sử dụng các đoạn nối chuyển đổi phức tạp.

Một số ứng dụng tiêu biểu:

• Hệ thống cấp thoát nước: Kết nối đường ống DN100 với các tuyến ống DN80, DN65, DN50 hoặc kích thước nhỏ hơn.
• Nhà máy sản xuất: Sử dụng trong hệ thống dẫn nước, khí nén và các loại lưu chất công nghiệp phù hợp.
• Ngành thực phẩm và đồ uống: Dùng cho một số tuyến ống inox dẫn nước và nguyên liệu khi vật liệu, bề mặt hoàn thiện đáp ứng yêu cầu vệ sinh.
• Hệ thống xử lý nước: Lắp đặt tại các vị trí chuyển đổi đường kính trong dây chuyền lọc và xử lý nước.
• Nhà máy hóa chất: Sử dụng với các lưu chất tương thích với inox 304; cần đánh giá thành phần và nồng độ hóa chất trước khi lựa chọn.
• Hệ thống đường ống hơi và nhiệt: Có thể sử dụng khi độ dày, tiêu chuẩn chế tạo và điều kiện nhiệt độ, áp suất đáp ứng yêu cầu thiết kế.

Phân biệt côn thu hàn inox 304 DN100 với các phụ kiện khác

Trong hệ thống đường ống, côn thu đồng tâm và côn thu lệch tâm đều có chức năng giảm kích thước từ DN100 xuống DN nhỏ hơn. Tuy nhiên, hình dạng và vị trí lắp đặt của hai loại có sự khác biệt.

Tiêu chí	Côn thu đồng tâm	Côn thu lệch tâm
Hình dạng	Hai đầu thu nhỏ cân đối quanh một trục tâm	Hai đầu có trục tâm lệch nhau
Cấu tạo	Hai cạnh thu đối xứng	Một cạnh thường thẳng, cạnh còn lại thu nghiêng
Khả năng chuyển tiếp	Giảm đường kính đều quanh tâm ống	Giảm đường kính nhưng giữ một phía đường ống thẳng
Vị trí sử dụng thường gặp	Đường ống đứng, tuyến ống cần chuyển đổi đồng tâm	Đường ống ngang, vị trí cần hạn chế tạo điểm đọng khí hoặc lưu chất
Yêu cầu lựa chọn	Phù hợp với bố trí và trục tâm của hệ thống	Cần xác định hướng lắp cạnh phẳng theo yêu cầu thiết kế

Hai loại đều có thể được chế tạo từ inox 304 và kết nối bằng phương pháp hàn. Việc lựa chọn đồng tâm hay lệch tâm cần căn cứ vào bản vẽ thiết kế, hướng dòng chảy và cách bố trí đường ống.

Câu hỏi thường gặp về côn thu hàn inox 304 DN100

Côn thu hàn inox 304 DN100 có những quy cách thu nào?

Các quy cách phổ biến trong nhóm sản phẩm này gồm DN100/80, DN100/65, DN100/50, DN100/40, DN100/32 và DN100/25. Khi đặt hàng cần xác nhận chính xác kích thước hai đầu để tránh nhầm lẫn.

Côn thu hàn inox 304 DN100 tương đương bao nhiêu inch?

Đầu lớn DN100 tương đương 4 inch, đường kính ngoài ống phổ biến khoảng 114,3mm. Đầu nhỏ sẽ thay đổi theo quy cách thu được lựa chọn.

Côn thu inox 304 DN100 có chịu được áp lực 10 bar không?

Một số sản phẩm được công bố mức áp suất tham khảo khoảng 10 kgf/cm², tương đương gần 9,8 bar. Tuy nhiên, không thể áp dụng mức này cho tất cả côn thu DN100. Cần kiểm tra độ dày, tiêu chuẩn chế tạo và điều kiện làm việc thực tế.

Côn thu hàn inox 304 DN100 chịu được nhiệt độ bao nhiêu?

Một số dòng sản phẩm được công bố khả năng làm việc ở nhiệt độ khoảng 180°C. Giới hạn sử dụng thực tế còn phụ thuộc vào áp suất, độ dày, môi trường lưu chất và yêu cầu thiết kế.

Có thể sử dụng côn thu inox 304 DN100 cho hóa chất không?

Có thể sử dụng với một số loại hóa chất tương thích với inox 304. Tuy nhiên, inox 304 không phù hợp với mọi môi trường hóa chất, đặc biệt là môi trường chứa ion clorua nồng độ cao hoặc các chất có tính ăn mòn mạnh. Cần kiểm tra tính tương thích vật liệu trước khi sử dụng.

Côn thu hàn DN100 có những dạng nào?

Sản phẩm thường có hai dạng chính là côn thu đồng tâm và côn thu lệch tâm. Hai dạng khác nhau về hình học và cách bố trí trên đường ống, vì vậy cần lựa chọn theo bản vẽ kỹ thuật.

Những lưu ý khi lựa chọn và sử dụng côn thu hàn inox 304 DN100

Để phụ kiện đáp ứng đúng yêu cầu vận hành, cần kiểm tra kỹ quy cách và điều kiện làm việc trước khi đặt mua. Một số điểm cần lưu ý:

• Kiểm tra kích thước hai đầu: Xác định đúng quy cách DN100/80, DN100/65, DN100/50, DN100/40, DN100/32 hoặc DN100/25 theo thiết kế.
• Đối chiếu đường kính ngoài: Không chỉ căn cứ vào tên DN; cần kiểm tra tiêu chuẩn đường ống thực tế để đảm bảo hai đầu hàn tương thích.
• Chọn đúng độ dày: SCH10S, SCH20S hay SCH40S phải được lựa chọn theo độ dày đường ống và áp lực thiết kế.
• Xác định dạng côn thu: Chọn đồng tâm hoặc lệch tâm theo vị trí lắp đặt và yêu cầu kỹ thuật của hệ thống.
• Kiểm tra vật liệu: Đảm bảo sản phẩm đúng inox 304, đặc biệt khi sử dụng trong môi trường công nghiệp hoặc môi trường có nguy cơ ăn mòn.
• Quan tâm đến chất lượng mối hàn: Mép hàn cần phù hợp với quy trình thi công, tránh hiện tượng hở mối nối hoặc biến dạng phụ kiện.
• Không sử dụng vượt thông số thiết kế: Áp suất và nhiệt độ vận hành phải nằm trong giới hạn cho phép của phụ kiện và toàn bộ hệ thống đường ống.
