Côn thu hàn inox 304 DN125 – Kích thước, quy cách, độ dày

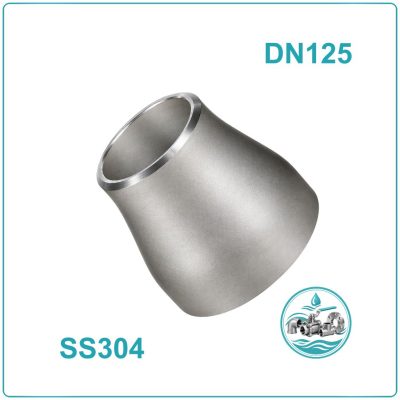

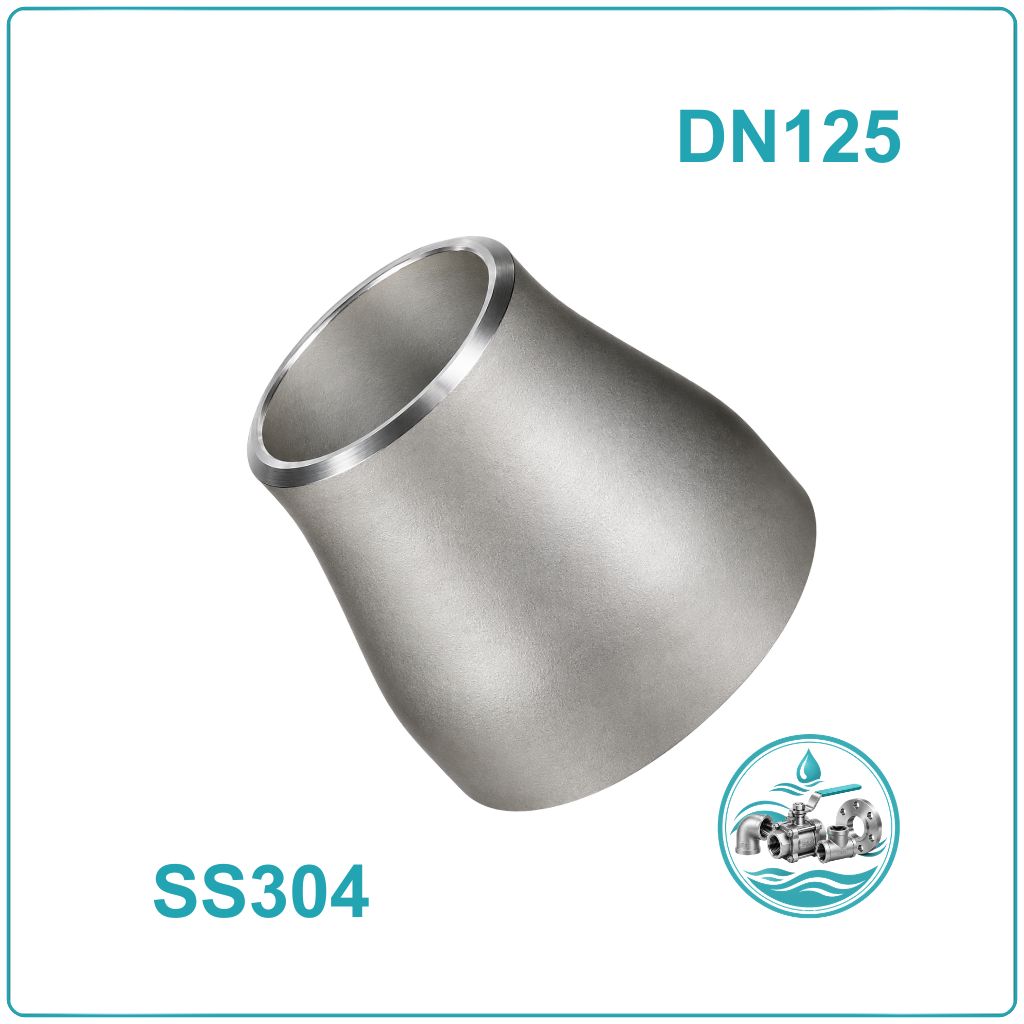

Côn thu hàn inox 304 DN125 là phụ kiện chuyên dùng tại những vị trí cần chuyển đổi từ đường ống DN125 sang đường ống có kích thước nhỏ hơn. Sản phẩm được chế tạo từ thép không gỉ inox 304, có phần thân thu dần và hai đầu hàn đối đầu, giúp kết nối trực tiếp với đường ống trong các hệ thống công nghiệp.

Với kích thước đầu lớn DN125, phụ kiện thường được sử dụng trên các tuyến ống chính, sau đó thu về DN100, DN80, DN65 hoặc DN50 tùy theo phương án thiết kế. Khả năng chống gỉ, độ bền cơ học và tính ổn định của inox 304 giúp sản phẩm đáp ứng nhiều yêu cầu sử dụng trong hệ thống cấp nước, xử lý nước và sản xuất công nghiệp.

Côn thu hàn inox 304 DN125 là gì? Kích thước bao nhiêu?

Hiểu đơn giản, côn thu hàn inox 304 DN125 là phụ kiện giảm đường kính đường ống, trong đó đầu kết nối lớn có kích thước danh nghĩa DN125, đầu còn lại nhỏ hơn. Khi lắp vào hệ thống, phụ kiện tạo đoạn chuyển tiếp giữa hai tuyến ống khác kích thước mà không cần sử dụng thêm nhiều chi tiết nối trung gian.

DN125 tương đương 5 inch, đường kính ngoài ống phổ biến khoảng phi 141,3mm. Phần đầu thu có thể lựa chọn theo kích thước đường ống tiếp nối. Một số quy cách được sử dụng gồm:

Quy cách	Kích thước đầu lớn	Kích thước đầu nhỏ
DN125/100	DN125 – 5 inch – phi 141,3mm	DN100 – 4 inch – phi 114,3mm
DN125/80	DN125 – 5 inch – phi 141,3mm	DN80 – 3 inch – phi 88,9mm
DN125/65	DN125 – 5 inch – phi 141,3mm	DN65 – 2½ inch – phi 73,0mm
DN125/50	DN125 – 5 inch – phi 141,3mm	DN50 – 2 inch – phi 60,3mm

Các kích thước phi trên được quy đổi theo đường kính ngoài ống thép không gỉ thuộc quy cách NPS thông dụng. Khi lựa chọn cần kiểm tra tiêu chuẩn ống và kích thước thực tế của đầu hàn.

Thông số kỹ thuật côn thu hàn inox 304 DN125

Để xác định sản phẩm có phù hợp với hệ thống hay không, cần xem xét đồng thời kích thước, vật liệu và cấp độ dày. Riêng với DN125, việc chọn sai độ dày có thể khiến hai đầu phụ kiện không đồng bộ với đường ống, gây khó khăn trong quá trình gia công mối hàn.

Thông số	Giá trị tham khảo
Tên sản phẩm	Côn thu hàn inox 304 DN125
Vật liệu	Inox 304
Kích thước đầu lớn	DN125 – 5 inch
Đầu thu	DN100, DN80, DN65, DN50 hoặc theo yêu cầu
Đường kính ngoài đầu lớn	Khoảng 141,3mm
Phương thức kết nối	Hàn đối đầu
Kiểu thiết kế	Đồng tâm, lệch tâm
Độ dày	SCH10S, SCH20S, SCH40S tùy sản phẩm
Tiêu chuẩn tham khảo	ASTM A403, ASME B16.9
Áp suất tham khảo	Khoảng 10 kgf/cm² (xấp xỉ 9,8 bar) ở một số dòng sản phẩm
Nhiệt độ tham khảo	Có sản phẩm công bố đến khoảng 180°C
Môi trường làm việc	Nước, khí, hơi và lưu chất tương thích với inox 304

Lưu ý: Áp suất 10 kgf/cm² và nhiệt độ 180°C chỉ là mức tham khảo được công bố ở một số dòng côn thu inox 304, không phải thông số mặc định cho mọi sản phẩm DN125. Khả năng chịu áp lực và nhiệt độ cần được xác định theo độ dày SCH, tiêu chuẩn chế tạo, điều kiện vận hành và hồ sơ kỹ thuật cụ thể.

Cấu tạo của côn thu hàn inox 304 DN125

Khác với phụ kiện nối thẳng có tiết diện đồng nhất, côn thu DN125 được tạo hình với phần thân thay đổi đường kính theo chiều dài. Cấu trúc này giúp hai đầu phụ kiện tương thích với hai tuyến ống khác nhau.

Các thành phần chính của sản phẩm bao gồm:

• Thân côn: Bộ phận có hình dạng thu nhỏ dần, đảm nhiệm chức năng chuyển tiếp từ đường kính DN125 sang kích thước đầu ra.
• Đầu hàn DN125: Nằm ở phía đường kính lớn, được gia công để kết nối với đường ống DN125.
• Đầu hàn thu nhỏ: Có kích thước theo quy cách đặt hàng như DN100, DN80, DN65 hoặc DN50.
• Phần mép vát: Hai đầu phụ kiện thường được gia công vát mép để thuận tiện cho thao tác hàn đối đầu.
• Bề mặt vật liệu: Được hoàn thiện sau quá trình tạo hình, có thể có mức độ xử lý bề mặt khác nhau tùy nhà sản xuất.

Inox 304 được sử dụng cho toàn bộ thân phụ kiện nhằm tạo khả năng chống oxy hóa và chống ăn mòn trong các môi trường phù hợp. Độ dày thành côn cần được lựa chọn tương ứng với đường ống để đảm bảo sự đồng bộ khi kết nối.

Ưu điểm nổi bật của côn thu hàn inox 304 DN125

Côn thu DN125 được lựa chọn không chỉ vì khả năng giảm kích thước đường ống mà còn nhờ đặc tính của vật liệu inox và phương pháp kết nối hàn. Một số ưu điểm đáng chú ý gồm:

• Khả năng chống gỉ: Inox 304 có khả năng chống oxy hóa tốt trong môi trường nước và không khí ẩm thông thường, giúp hạn chế tình trạng gỉ sét trên bề mặt.
• Kết cấu ổn định: Thân phụ kiện được tạo hình liền khối hoặc gia công từ vật liệu inox, đáp ứng yêu cầu sử dụng trong nhiều hệ thống đường ống.
• Mối nối chắc chắn: Kết nối hàn đối đầu tạo liên kết cố định, phù hợp với những tuyến ống không có nhu cầu tháo rời thường xuyên.
• Đa dạng quy cách: Có thể chuyển đổi từ DN125 xuống nhiều kích thước nhỏ hơn, thuận tiện khi bố trí các nhánh ống hoặc kết nối thiết bị.
• Khả năng chịu nhiệt: Vật liệu inox 304 có thể làm việc trong nhiều điều kiện nhiệt độ, miễn là áp suất và các thông số khác nằm trong giới hạn thiết kế.
• Dễ kết hợp phụ kiện: Có thể sử dụng cùng ống inox, mặt bích inox, tê hàn, cút hàn và các phụ kiện tương thích trong cùng hệ thống.

Một điểm cần chú ý là khả năng chống ăn mòn của inox 304 không đồng nghĩa với việc sử dụng được trong mọi môi trường hóa chất. Với lưu chất có tính ăn mòn mạnh, cần đánh giá vật liệu trước khi đưa vào vận hành.

Ứng dụng của côn thu hàn inox 304 DN125

Trong hệ thống đường ống, không phải mọi đoạn tuyến đều duy trì cùng một đường kính. Có những vị trí cần giảm tiết diện để kết nối với thiết bị, thay đổi lưu lượng hoặc phù hợp với thiết kế của từng khu vực. Đây là những trường hợp côn thu hàn inox 304 DN125 phát huy công dụng.

Sản phẩm có thể được sử dụng trong các lĩnh vực sau:

• Hệ thống cấp nước: Chuyển tiếp từ tuyến ống DN125 sang các đường ống nhỏ hơn trong mạng lưới phân phối nước.
• Nhà máy sản xuất: Kết nối đường ống chính với các thiết bị có đầu chờ DN100, DN80 hoặc kích thước nhỏ hơn.
• Hệ thống xử lý nước thải: Sử dụng tại các vị trí thay đổi đường kính của tuyến dẫn nước và lưu chất phù hợp với inox 304.
• Ngành thực phẩm: Ứng dụng trong một số tuyến ống dẫn nước và nguyên liệu khi vật liệu, phương pháp gia công và bề mặt đáp ứng yêu cầu vệ sinh.
• Hệ thống khí nén: Thu nhỏ đường kính tuyến phân phối khí theo thiết kế kỹ thuật.
• Đường ống công nghiệp: Kết nối các đoạn ống khác kích thước trong dây chuyền vận chuyển lưu chất.

Khi sử dụng tại vị trí giảm đường kính, cần tính toán lưu lượng và vận tốc dòng chảy. Việc lựa chọn kích thước đầu thu không phù hợp có thể làm tăng tổn thất áp suất hoặc ảnh hưởng đến hiệu suất vận hành.

Phân biệt côn thu hàn inox 304 DN125 với các phụ kiện khác

Trong nhóm phụ kiện giảm đường kính, côn thu đồng tâm và côn thu lệch tâm là hai dạng thường gặp. Cả hai đều có thể sử dụng cho đường ống DN125 nhưng khác nhau về hình dáng và cách bố trí.

Tiêu chí	Côn thu đồng tâm	Côn thu lệch tâm
Hình dáng	Hai đầu có chung trục tâm	Hai đầu có trục tâm lệch nhau
Thiết kế thân	Thu đều từ đầu lớn xuống đầu nhỏ	Phần thân thu không đối xứng
Vị trí đường ống	Giữ đường tâm hai đoạn ống thẳng hàng	Có thể giữ một phía đường ống theo mặt phẳng bố trí
Ứng dụng	Thường dùng trên tuyến ống đứng hoặc vị trí cần đồng tâm	Thường được cân nhắc cho một số tuyến ống ngang
Yêu cầu lựa chọn	Kiểm tra trục tâm và kích thước kết nối	Xác định hướng đặt cạnh phẳng theo bản vẽ

Việc chọn loại nào không phụ thuộc riêng vào kích thước DN125 mà cần căn cứ vào hướng đi của đường ống, đặc điểm lưu chất và yêu cầu bố trí thiết bị. Đối với hệ thống có bản vẽ thiết kế, nên lựa chọn đúng hình dạng đã được chỉ định.

Câu hỏi thường gặp về côn thu hàn inox 304 DN125

Côn thu hàn inox 304 DN125 là DN bao nhiêu inch?

DN125 tương đương 5 inch. Đường kính ngoài ống theo quy cách NPS 5 phổ biến khoảng 141,3mm.

Côn thu DN125 có thể thu về DN100 được không?

Có. DN125/100 là một quy cách chuyển đổi từ đầu lớn DN125 xuống đầu nhỏ DN100. Ngoài ra còn có các lựa chọn thu về DN80, DN65 hoặc DN50 tùy yêu cầu hệ thống.

Côn thu inox 304 DN125 có những độ dày nào?

Các cấp độ dày thường gặp gồm SCH10S, SCH20S và SCH40S. Tuy nhiên, không phải nhà cung cấp nào cũng có sẵn đầy đủ mọi cấp độ dày. Cần xác nhận theo quy cách thực tế.

Có thể dùng côn thu DN125 cho đường ống áp lực không?

Có thể sử dụng nếu sản phẩm đáp ứng áp suất thiết kế, độ dày và tiêu chuẩn kỹ thuật của hệ thống. Không nên lựa chọn chỉ dựa trên tên vật liệu inox 304.

Côn thu đồng tâm và lệch tâm khác nhau ở điểm nào?

Côn thu đồng tâm có hai đầu chung trục, trong khi côn thu lệch tâm có hai trục không trùng nhau. Sự khác biệt này ảnh hưởng đến cách bố trí và vị trí sử dụng trên đường ống.

Inox 304 có bị ăn mòn khi tiếp xúc với hóa chất không?

Có thể bị ăn mòn tùy loại hóa chất, nồng độ, nhiệt độ và thời gian tiếp xúc. Vì vậy, cần kiểm tra tính tương thích vật liệu trước khi sử dụng trong hệ thống hóa chất.

Những lưu ý khi lựa chọn và sử dụng côn thu hàn inox 304 DN125

Đối với phụ kiện DN125, sai lệch nhỏ ở kích thước hoặc độ dày cũng có thể gây khó khăn khi đấu nối với đường ống. Trước khi lựa chọn, nên kiểm tra lần lượt những yếu tố sau:

• Xác định đúng quy cách thu: Phân biệt rõ DN125/100, DN125/80, DN125/65 và DN125/50, tránh đặt nhầm kích thước đầu nhỏ.
• Kiểm tra đường kính ngoài: Đối chiếu kích thước thực tế của ống với đầu phụ kiện, đặc biệt khi hệ thống sử dụng các tiêu chuẩn đường ống khác nhau.
• Đồng bộ độ dày: Nên chọn côn thu có độ dày phù hợp với hai đoạn ống kết nối, hạn chế chênh lệch quá lớn tại vị trí hàn.
• Chọn đúng kiểu côn: Xác định đồng tâm hay lệch tâm theo thiết kế, không lựa chọn chỉ dựa trên hình dáng hoặc hàng có sẵn.
• Kiểm tra vật liệu: Đảm bảo đúng inox 304, nhất là đối với hệ thống yêu cầu khả năng chống ăn mòn.
• Đánh giá điều kiện vận hành: Xác định áp suất, nhiệt độ và loại lưu chất để lựa chọn độ dày, vật liệu phù hợp.
• Kiểm tra chất lượng gia công: Quan sát thân côn, hai đầu kết nối và mép vát; không sử dụng sản phẩm có dấu hiệu móp méo hoặc sai lệch kích thước ảnh hưởng đến mối hàn.
• Yêu cầu tài liệu kỹ thuật: Với công trình công nghiệp, nên có thông tin vật liệu, tiêu chuẩn và thông số sản phẩm để phục vụ nghiệm thu, kiểm tra.
