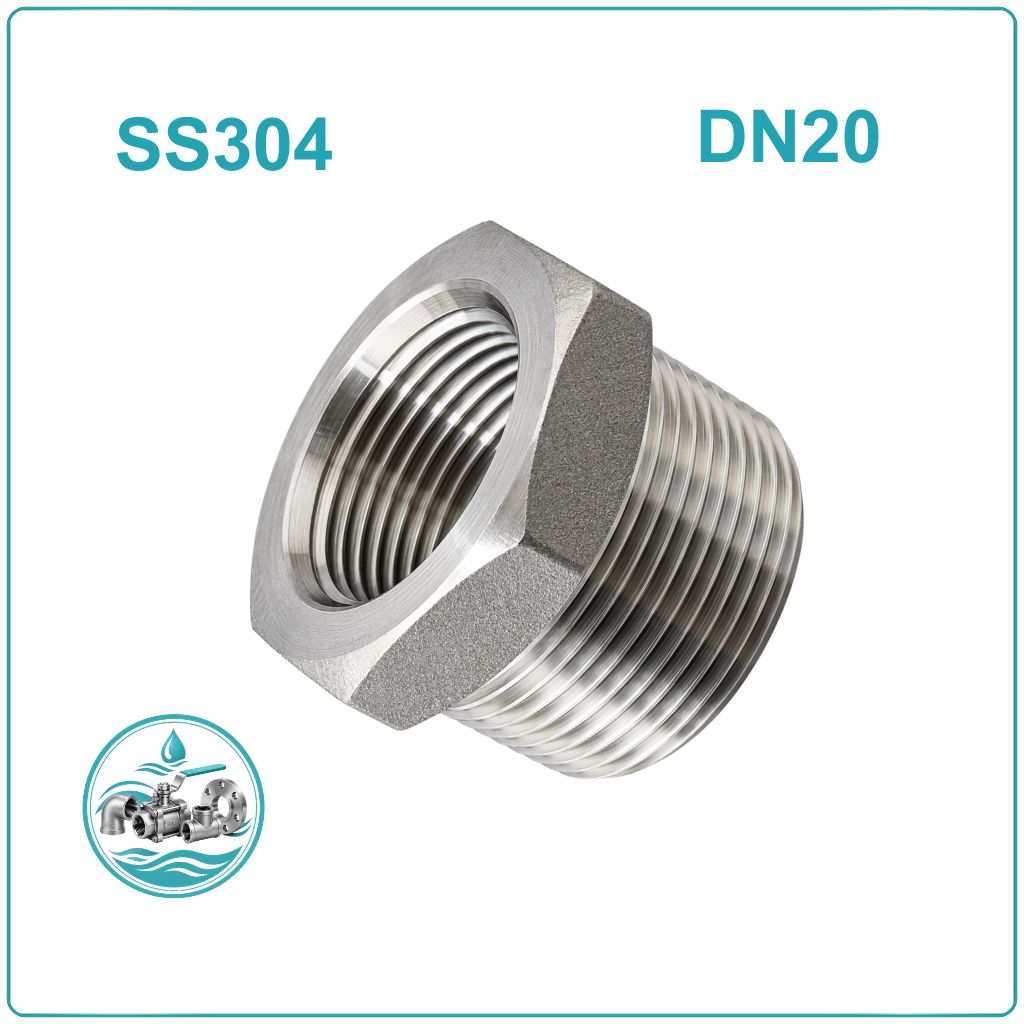

Lơ thu inox 304 DN20

Lơ thu inox 304 DN20 là gì?

Lơ thu inox 304 DN20 là phụ kiện nối ren có nhiệm vụ chuyển đổi giữa hai kích thước kết nối khác nhau. Thân sản phẩm thường có dạng trụ hoặc thu bậc, được gia công để phù hợp với các đầu nối ren tương ứng. Tùy thiết kế, sản phẩm có thể sử dụng cấu hình ren ngoài – ren trong hoặc dạng ren khác theo yêu cầu của hệ thống.

Về kích thước, DN20 tương ứng với 3/4 inch, thường được gọi là phi 27 trong ngành phụ kiện đường ống. Đường kính ngoài danh nghĩa của ren ống 3/4 inch theo hệ BSP thông dụng vào khoảng 26,4–26,9 mm tùy cách quy chiếu và tiêu chuẩn, trong khi đường kính ngoài ống thép DN20 thường khoảng 26,9 mm.

Thông số kỹ thuật lơ thu inox 304 DN20

Cấu tạo của lơ thu inox 304 DN20

Lơ thu inox 304 DN20 có kết cấu tương đối gọn, tập trung vào khả năng chuyển đổi kích thước và tạo liên kết chắc chắn giữa các đầu nối.

• Thân phụ kiện: Được gia công từ inox 304, có nhiệm vụ liên kết hai đầu ren và chịu tải trong quá trình vận hành.
• Đầu ren kích thước lớn: Thường là đầu DN20, dùng để kết nối với đường ống hoặc thiết bị có cỡ ren tương ứng.
• Đầu ren thu nhỏ: Có kích thước nhỏ hơn đầu DN20, chẳng hạn DN15 hoặc DN10, tùy phiên bản sản phẩm.
• Bề mặt ren: Được gia công theo tiêu chuẩn kết nối tương ứng, giúp các chi tiết ăn khớp khi lắp đặt.
• Phần thân hỗ trợ thao tác: Một số mẫu có gờ hoặc phần lục giác để giữ và siết phụ kiện bằng dụng cụ phù hợp.

Ưu điểm của lơ thu inox 304 DN20

Khả năng chống gỉ trong điều kiện sử dụng phù hợp

Inox 304 có thành phần crom và niken, giúp tăng khả năng chống oxy hóa và ăn mòn trong nhiều môi trường thông thường. Đặc tính này phù hợp với hệ thống cấp nước, đường ống kỹ thuật và các ứng dụng công nghiệp không tiếp xúc với hóa chất vượt quá khả năng tương thích của vật liệu.

Giảm kích thước kết nối ngay tại vị trí lắp đặt

Lơ thu giúp chuyển đổi giữa đầu ren lớn và nhỏ trong cùng một phụ kiện. Nhờ đó, người dùng có thể giảm số lượng chi tiết trung gian tại những vị trí cần thu kích thước, góp phần tiết kiệm không gian lắp đặt.

Thuận tiện khi bảo trì

Kết nối ren cho phép tháo rời khi cần kiểm tra, thay thế hoặc điều chỉnh hệ thống. Đây là ưu điểm đối với các cụm van, thiết bị đo và đường ống phụ trợ thường xuyên cần bảo dưỡng.

Độ bền cơ học tốt

Thân inox 304 có khả năng chịu lực tốt trong phạm vi thiết kế. Tuy nhiên, độ bền của toàn bộ mối nối còn phụ thuộc vào chất lượng gia công ren, độ dày thân và cách lắp đặt thực tế.

Các quy cách lơ thu inox 304 DN20 phổ biến

Tùy yêu cầu của hệ thống, lơ thu inox 304 DN20 có thể được lựa chọn theo nhiều kích thước đầu thu khác nhau.

• Lơ thu inox 304 DN20 × DN15: Phù hợp khi kết nối đầu 3/4 inch với thiết bị sử dụng cỡ 1/2 inch. Đây là lựa chọn thường gặp trong các cụm đường ống kỹ thuật.
• Lơ thu inox 304 DN20 × DN10: Dùng để chuyển từ cỡ 3/4 inch xuống 3/8 inch, thích hợp cho các nhánh phụ hoặc thiết bị có đầu nối nhỏ hơn.
• Lơ thu inox 304 DN20 × DN8: Sử dụng trong các vị trí kết nối nhỏ, tùy thuộc vào thiết kế và danh mục của nhà sản xuất.

Không phải nhà sản xuất nào cũng cung cấp đầy đủ các kích thước trên. Ngoài ra, tên gọi DN20 × DN15 có thể được dùng để mô tả cặp kích thước danh nghĩa, nhưng không tự xác định được đầu ren trong hay ren ngoài. Cần xác nhận chính xác cấu hình hai đầu trước khi đặt hàng.

Ứng dụng của lơ thu inox 304 DN20

Lơ thu inox 304 DN20 thường xuất hiện ở các vị trí cần chuyển đổi kích thước đường ống mà vẫn sử dụng phương pháp kết nối ren.

• Hệ thống cấp nước: Kết nối đường ống DN20 với van hoặc thiết bị có đầu nối DN15, DN10.
• Đường ống khí nén: Dùng tại các cụm cấp khí, bộ điều áp và thiết bị công nghiệp khi phụ kiện đáp ứng áp suất làm việc.
• Cụm van và đồng hồ: Hỗ trợ kết nối các thiết bị có kích thước cổng ren khác nhau.
• Hệ thống sản xuất: Lắp tại các nhánh phụ trợ hoặc vị trí đấu nối trong dây chuyền kỹ thuật.
• Hệ thống xử lý nước: Sử dụng tại các điểm nối phụ kiện và thiết bị có lưu chất tương thích với inox 304.

Lưu ý khi lựa chọn lơ thu inox 304 DN20

• Xác định đúng cặp kích thước: Kiểm tra cả đầu DN20 và đầu thu để tránh chọn nhầm quy cách.
• Phân biệt tiêu chuẩn ren: BSPT, BSPP và NPT có đặc điểm khác nhau về hình dạng và cách làm kín; không nên lắp ghép tùy ý.
• Kiểm tra áp lực vận hành: Nếu hệ thống làm việc ở 16 bar, cần xác nhận phụ kiện có định mức phù hợp trong điều kiện nhiệt độ thực tế.
• Xem xét nhiệt độ lưu chất: Giới hạn nhiệt độ của mối nối phụ thuộc cả phụ kiện và vật liệu làm kín.
• Kiểm tra chất lượng gia công: Bề mặt ren phải đều, không nứt vỡ, sứt mẻ hoặc biến dạng.
• Sử dụng vật liệu làm kín tương thích: Lựa chọn băng tan hoặc keo ren phù hợp với lưu chất, áp lực và nhiệt độ.
• Tránh siết quá lực: Siết quá chặt có thể làm hỏng ren hoặc gây nứt chi tiết, đặc biệt ở những vị trí có thành phụ kiện mỏng.

Câu hỏi thường gặp về lơ thu inox 304 DN20

Lơ thu inox 304 DN20 là phi bao nhiêu?

DN20 thường tương ứng với cỡ ren 3/4 inch, thường gọi là phi 27. Đường kính ngoài thực tế cần xác định theo tiêu chuẩn ren và cấu hình đầu nối.

Lơ thu inox 304 DN20 có những kích thước thu nào?

Các quy cách tham khảo gồm DN20 × DN15, DN20 × DN10 và DN20 × DN8. Kích thước sẵn có phụ thuộc vào nhà sản xuất và thiết kế sản phẩm.

Lơ thu inox 304 DN20 chịu áp lực tối đa bao nhiêu bar?

Với mẫu được nhà sản xuất định mức PN16, áp suất danh nghĩa là 16 bar, tương đương 1,6 MPa. Không nên áp dụng mức này cho mọi sản phẩm nếu chưa xác nhận thông số kỹ thuật.

Lơ thu inox 304 DN20 chịu được nhiệt độ bao nhiêu?

Một số cấu hình có thể được thiết kế cho dải nhiệt độ từ -20°C đến 180°C. Giới hạn thực tế phụ thuộc vào kết cấu, áp suất, vật liệu làm kín và tài liệu kỹ thuật của nhà sản xuất.

Lơ thu inox 304 DN20 có dùng cho khí nén được không?

Có thể sử dụng nếu sản phẩm đáp ứng áp lực làm việc, tiêu chuẩn ren và yêu cầu làm kín của hệ thống khí nén. Với hệ thống áp suất cao, cần xác nhận định mức trước khi đưa vào vận hành.

Inox 304 có phù hợp với đường ống hóa chất không?

Inox 304 có thể sử dụng với một số loại hóa chất tương thích, nhưng không phù hợp với mọi môi trường ăn mòn. Cần xem xét loại hóa chất, nồng độ, nhiệt độ và thời gian tiếp xúc trước khi lựa chọn.
