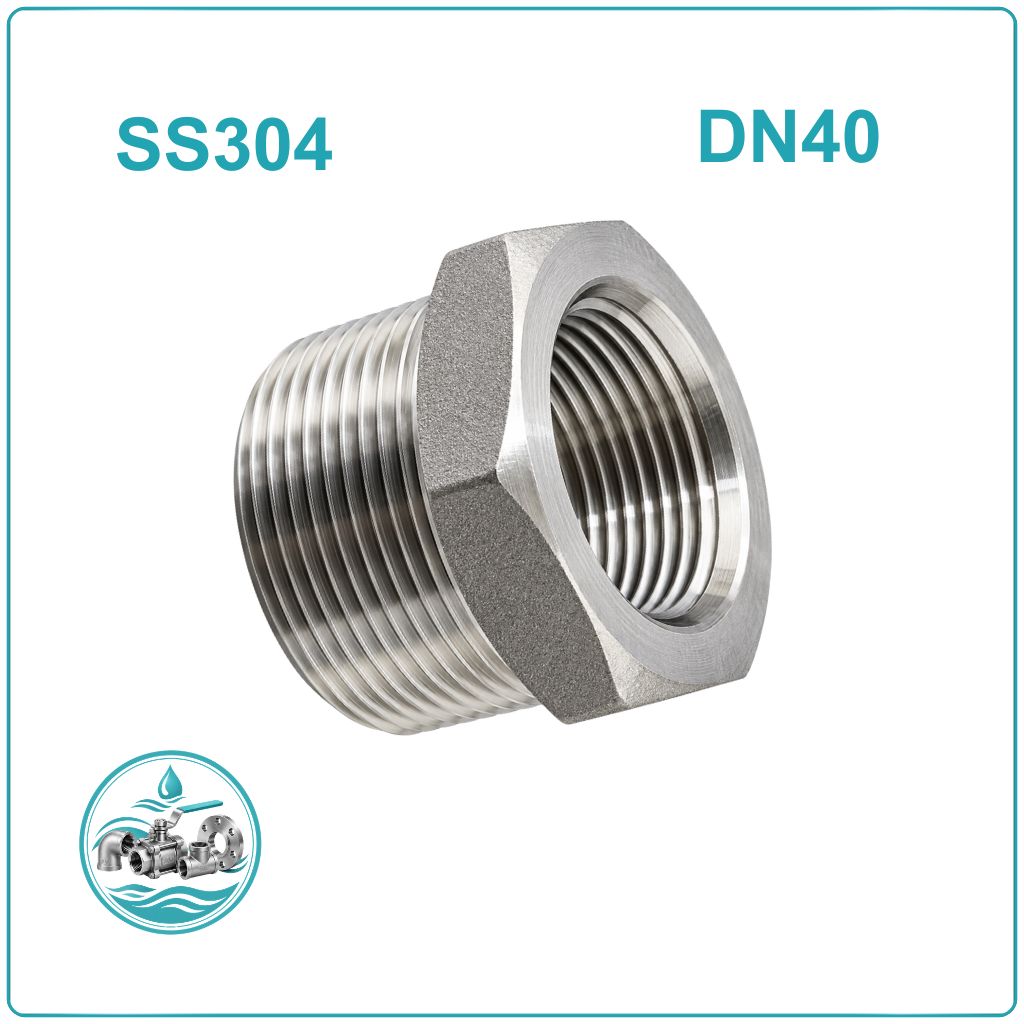

Lơ thu inox 304 DN40

Lơ thu inox 304 DN40 là gì?

Lơ thu inox 304 DN40 là phụ kiện chuyển đổi kích thước giữa hai đầu kết nối ren. Sản phẩm thường có dạng thân trụ hoặc thân lục giác, với hai đầu ren có kích cỡ khác nhau. Thiết kế này cho phép kết nối các thiết bị có cổng ren nhỏ hơn với đường ống hoặc phụ kiện có kích thước DN40.

Theo quy cách đường ống thông dụng, DN40 tương ứng với 1 1/2 inch, thường được gọi là phi 49 trong ngành phụ kiện inox. Đường kính ngoài của ống thép DN40 theo hệ kích thước phổ biến là khoảng 48,3 mm; đường kính ngoài ren thực tế phụ thuộc vào tiêu chuẩn ren được sử dụng.

Thông số kỹ thuật lơ thu inox 304 DN40

Cấu tạo của lơ thu inox 304 DN40

Lơ thu inox 304 DN40 có kết cấu tương đối đơn giản nhưng yêu cầu độ chính xác cao tại phần ren để bảo đảm khả năng kết nối. Các bộ phận chính gồm:

• Thân phụ kiện: Được gia công từ inox 304, tạo liên kết giữa hai đầu ren và chịu tải trong điều kiện làm việc phù hợp.
• Đầu ren DN40: Có kích thước danh nghĩa 1 1/2 inch, dùng để kết nối với đường ống hoặc thiết bị tương ứng.
• Đầu ren thu nhỏ: Có kích thước DN32, DN25, DN20, DN15 hoặc theo yêu cầu của hệ thống.
• Phần thân thao tác: Một số mẫu có gờ lục giác giúp giữ và siết phụ kiện bằng cờ lê hoặc dụng cụ phù hợp.
• Bề mặt ren: Được gia công theo tiêu chuẩn kết nối tương ứng để tăng độ ăn khớp giữa các chi tiết.

Đặc điểm nổi bật của lơ thu inox 304 DN40

Khả năng chống ăn mòn trong điều kiện phù hợp

Inox 304 chứa crom và niken, giúp hình thành lớp màng thụ động bảo vệ bề mặt kim loại. Đặc tính này giúp phụ kiện chống oxy hóa tốt trong nhiều môi trường thông thường, thích hợp cho hệ thống cấp nước, đường ống kỹ thuật và một số ứng dụng công nghiệp.

Tuy nhiên, inox 304 không hoàn toàn miễn nhiễm với ăn mòn. Môi trường chứa nhiều clorua, nước biển hoặc hóa chất mạnh có thể làm giảm tuổi thọ sản phẩm.

Chuyển đổi kích thước kết nối linh hoạt

Lơ thu cho phép kết nối đầu ren DN40 với một đầu ren nhỏ hơn trong cùng một phụ kiện. Nhờ đó, hệ thống có thể giảm kích thước kết nối tại vị trí cần thiết mà không phải sử dụng nhiều chi tiết chuyển đổi riêng lẻ.

Kết cấu chắc chắn, thuận tiện bảo trì

Thân inox 304 có độ bền cơ học tốt trong giới hạn thiết kế. Kết nối ren cũng giúp tháo rời phụ kiện khi cần vệ sinh, kiểm tra hoặc thay thế mà không phải cắt đường ống.

Phù hợp với nhiều hệ thống kỹ thuật

DN40 là kích thước thường gặp trong đường ống cấp nước và các cụm thiết bị công nghiệp. Khi lựa chọn đúng kiểu ren và định mức làm việc, lơ thu inox 304 DN40 có thể đáp ứng nhu cầu kết nối tại nhiều vị trí khác nhau.

Các quy cách lơ thu inox 304 DN40 phổ biến

Việc lựa chọn quy cách cần dựa vào kích thước đầu kết nối của đường ống và thiết bị thực tế. Một số lựa chọn thường gặp gồm:

• Lơ thu inox 304 DN40 × DN32: Chuyển từ 1 1/2 inch xuống 1 1/4 inch. Phù hợp với các cụm đường ống cần giảm một cấp kích thước.
• Lơ thu inox 304 DN40 × DN25: Chuyển từ 1 1/2 inch xuống 1 inch, thích hợp khi kết nối đường ống DN40 với van hoặc thiết bị DN25.
• Lơ thu inox 304 DN40 × DN20: Chuyển từ 1 1/2 inch xuống 3/4 inch, thường được cân nhắc cho các nhánh phụ trợ hoặc đầu nối thiết bị.
• Lơ thu inox 304 DN40 × DN15: Chuyển từ 1 1/2 inch xuống 1/2 inch, dùng khi thiết bị đầu cuối có cổng ren nhỏ hơn đáng kể so với đường ống chính.

Danh mục kích thước thực tế phụ thuộc vào nhà sản xuất. Ngoài cặp kích thước DN, cần xác nhận kiểu ren ở từng đầu vì lơ thu hai đầu ren ngoài có cấu hình khác với phụ kiện ren ngoài – ren trong.

BSPT, BSPP và NPT cũng không hoàn toàn giống nhau về hình dạng và cách làm kín. Không nên lắp ghép hai chuẩn ren khác nhau chỉ vì chúng có kích thước danh nghĩa gần tương đương.

Ứng dụng của lơ thu inox 304 DN40

Lơ thu inox 304 DN40 được sử dụng trong các hệ thống cần chuyển đổi kích thước kết nối ren, đặc biệt tại vị trí đường ống chính liên kết với thiết bị hoặc nhánh ống nhỏ hơn.

• Hệ thống cấp nước: Kết nối đường ống DN40 với van, đồng hồ hoặc thiết bị có đầu ren nhỏ hơn.
• Hệ thống khí nén: Sử dụng tại các cụm cấp khí, bộ điều áp và thiết bị công nghiệp khi phụ kiện đáp ứng áp lực vận hành.
• Hệ thống xử lý nước: Kết nối đường ống với van và thiết bị xử lý có cổng ren tương thích.
• Đường ống dầu: Ứng dụng tại các vị trí kết nối phụ trợ khi vật liệu inox 304 phù hợp với loại dầu và điều kiện sử dụng.
• Dây chuyền sản xuất: Lắp đặt trong các cụm thiết bị, nhánh đường ống và hệ thống kỹ thuật công nghiệp.
• Hệ thống cơ điện: Chuyển đổi kích thước ren tại các điểm kết nối van, thiết bị đo và phụ kiện đường ống.

Lưu ý khi lựa chọn lơ thu inox 304 DN40

• Xác định đúng kích thước hai đầu: Làm rõ nhu cầu chuyển từ DN40 xuống DN32, DN25, DN20 hay DN15.
• Kiểm tra tiêu chuẩn ren: Xác định BSPT, BSPP hoặc NPT để bảo đảm khả năng lắp ghép.
• Đối chiếu áp lực vận hành: Nếu hệ thống làm việc ở 16 bar, cần xác nhận phụ kiện được định mức phù hợp trong điều kiện nhiệt độ thực tế.
• Kiểm tra nhiệt độ lưu chất: Không áp dụng dải nhiệt độ tham khảo cho mọi sản phẩm khi chưa có tài liệu kỹ thuật xác nhận.
• Đánh giá môi trường sử dụng: Kiểm tra tính tương thích của inox 304 với nước, dầu, khí hoặc hóa chất trong hệ thống.
• Kiểm tra chất lượng ren: Ren phải đều, không nứt, sứt mẻ hoặc biến dạng.
• Chọn vật liệu làm kín phù hợp: Băng tan hoặc keo ren cần tương thích với lưu chất, nhiệt độ và áp lực làm việc.
• Không siết quá lực: Lực siết quá lớn có thể làm hỏng ren hoặc gây nứt phụ kiện.

Với hệ thống có yêu cầu an toàn cao, nên xác nhận thông số của phụ kiện, tiêu chuẩn ren và phương pháp làm kín trước khi đưa vào vận hành.

Câu hỏi thường gặp về lơ thu inox 304 DN40

Lơ thu inox 304 DN40 là phi bao nhiêu?

DN40 tương ứng với cỡ danh nghĩa 1 1/2 inch, thường được gọi là phi 49. Đường kính ngoài ống thép DN40 phổ biến khoảng 48,3 mm, còn đường kính ngoài ren phụ thuộc vào tiêu chuẩn ren được sử dụng.

Lơ thu inox 304 DN40 có những kích thước thu nào?

Các quy cách tham khảo gồm DN40 × DN32, DN40 × DN25, DN40 × DN20 và DN40 × DN15. Kích thước có sẵn phụ thuộc vào danh mục của nhà sản xuất.

Lơ thu inox 304 DN40 chịu áp lực bao nhiêu bar?

Đối với mẫu được nhà sản xuất định mức PN16, áp suất danh nghĩa là 16 bar, tương đương 1,6 MPa. Áp lực làm việc thực tế cần được xác nhận theo thiết kế, nhiệt độ và tài liệu kỹ thuật của sản phẩm.

Lơ thu inox 304 DN40 chịu được nhiệt độ bao nhiêu?

Một số cấu hình có thể được công bố với dải nhiệt độ từ -20°C đến 180°C. Giới hạn thực tế phụ thuộc vào vật liệu, thiết kế phụ kiện, áp lực vận hành và vật liệu làm kín.

Lơ thu inox 304 DN40 có sử dụng cho khí nén được không?

Có thể sử dụng nếu phụ kiện đáp ứng áp lực làm việc, tiêu chuẩn ren và yêu cầu làm kín của hệ thống. Đối với khí nén áp lực cao, cần xác nhận định mức sản phẩm trước khi lắp đặt.

Inox 304 có phù hợp với môi trường hóa chất không?

Inox 304 phù hợp với một số môi trường hóa chất tương thích nhưng không dùng được cho mọi loại hóa chất. Cần đánh giá thành phần, nồng độ, nhiệt độ và thời gian tiếp xúc để lựa chọn vật liệu phù hợp.
