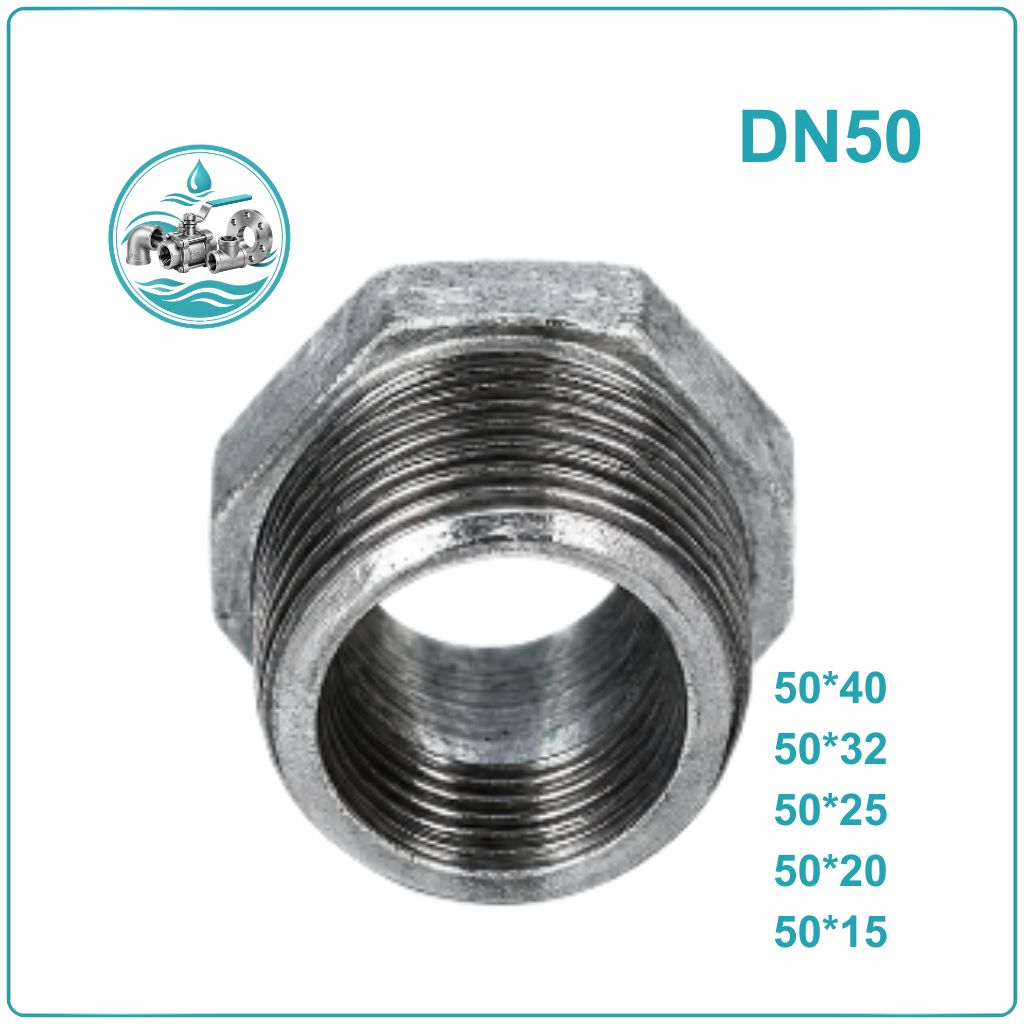

Lơ thu kẽm DN50

Lơ thu kẽm DN50 là gì?

Lơ thu kẽm DN50 là phụ kiện nối ống có tác dụng chuyển đổi từ đường ống kích thước lớn sang đường ống nhỏ hơn ngay tại vị trí kết nối. Sản phẩm được gia công từ thép và phủ lớp mạ kẽm bên ngoài, giúp bề mặt có khả năng chống oxy hóa tốt hơn trong môi trường sử dụng thông thường.

Với kích thước DN50 tương đương 2 inch, đường kính ống khoảng Φ60 mm, lơ thu kẽm DN50 thường được lựa chọn cho các tuyến ống ren cần giảm cỡ nhưng không muốn sử dụng thêm đoạn ống hoặc phụ kiện trung gian. Thiết kế hai đầu ren khác kích thước giúp việc chuyển tiếp đường ống được thực hiện gọn tại một điểm.

Thông số kỹ thuật

Hạng mục	Thông tin
Tên sản phẩm	Lơ thu kẽm DN50
Kích thước đầu lớn	DN50
Quy đổi kích thước	2 inch
Đường kính ống tương ứng	Khoảng Φ60 mm
Kiểu phụ kiện	Lơ thu, dùng để chuyển đổi kích thước đường ống
Kết nối	Ren
Cấu hình ren	1 đầu ren ngoài và 1 đầu ren trong
Kích thước đầu thu	DN40, DN32, DN25, DN20 hoặc quy cách phù hợp
Vật liệu chế tạo	Thép
Xử lý bề mặt	Mạ kẽm
Hình dạng	Dạng nối thẳng, thân ngắn
Chức năng	Nối ống ren đồng thời thu giảm kích thước
Phương thức lắp đặt	Lắp ghép bằng ren
Môi trường sử dụng	Đường ống nước và các hệ thống kỹ thuật phù hợp

Quy cách lơ thu kẽm DN50

Điểm cần chú ý khi chọn lơ thu DN50 không nằm ở riêng kích thước DN50 mà còn ở cỡ ren của đầu thu. Một đầu giữ nguyên kích thước DN50 để kết nối với tuyến ống chính, đầu còn lại chuyển xuống kích thước nhỏ hơn.

Đầu lớn	Đầu thu nhỏ	Mục đích sử dụng
DN50	DN40	Chuyển tuyến 2 inch xuống 1 1/2 inch
DN50	DN32	Giảm từ 2 inch xuống 1 1/4 inch
DN50	DN25	Giảm từ 2 inch xuống 1 inch
DN50	DN20	Giảm từ 2 inch xuống 3/4 inch

Quy cách thực tế có thể thay đổi theo từng nhà sản xuất. Khi đặt hàng nên cung cấp đầy đủ kích thước hai đầu thay vì chỉ ghi “lơ thu DN50” để tránh nhận sai cỡ ren.

Cấu tạo lơ thu kẽm DN50

Lơ thu kẽm DN50 có thiết kế khá nhỏ gọn, cấu tạo tập trung vào hai phần kết nối chính với kích thước khác nhau. Đây là điểm giúp phụ kiện vừa thực hiện chức năng nối ren, vừa tạo bước chuyển từ đường ống DN50 xuống cỡ nhỏ hơn.

Phần thân:
Được chế tạo từ thép, thân phụ kiện có dạng nối thẳng với chiều dài tương đối ngắn. Kết cấu kim loại tạo độ cứng cần thiết cho quá trình lắp ghép giữa các đoạn ống và thiết bị.

Đầu ren ngoài:
Nằm ở phía kích thước lớn, sử dụng để kết nối với đầu ren trong của ống hoặc phụ kiện. Phần ren được gia công trực tiếp trên thân nhằm tạo mối ghép cơ khí chắc chắn.

Đầu ren trong:
Bố trí ở phía thu nhỏ, có đường kính ren thấp hơn đầu DN50. Đầu này thường được sử dụng để tiếp nhận ống, van hoặc phụ kiện có đầu ren ngoài tương ứng.

Bề mặt mạ kẽm:
Toàn bộ thân thép được phủ lớp kẽm bên ngoài. Lớp phủ này giúp hạn chế quá trình oxy hóa bề mặt khi phụ kiện làm việc trong điều kiện môi trường thông thường.

Nhờ kết hợp hai kiểu ren trong cùng một thân phụ kiện, lơ thu DN50 có thể tạo điểm chuyển cỡ mà không cần ghép thêm nhiều chi tiết trung gian.

Đặc điểm nổi bật của lơ thu kẽm DN50

Ở kích thước DN50, lơ thu kẽm thường được sử dụng tại các điểm chuyển cỡ trên đường ống ren. Sản phẩm có một số đặc điểm đáng chú ý:

• Thiết kế hai đầu khác kích thước, cho phép thực hiện thu giảm trực tiếp tại vị trí nối.
• Dạng thân ngắn nên không chiếm nhiều chiều dài đường ống.
• Kết nối ren thuận tiện cho việc tháo lắp, bảo trì hoặc thay thế phụ kiện.
• Thép mạ kẽm có độ cứng cơ học tốt, phù hợp với nhiều hệ thống đường ống kỹ thuật.
• Bề mặt mạ kẽm tạo lớp bảo vệ cho thân thép trong điều kiện làm việc thông thường.
• Có thể phối hợp với van ren, ống ren và nhiều phụ kiện ren khác có cùng quy cách.

Ứng dụng của lơ thu kẽm DN50

Lơ thu kẽm DN50 phát huy hiệu quả nhất tại những điểm đường ống cần chuyển từ kích thước DN50 sang cỡ nhỏ hơn mà vẫn muốn giữ kết nối thẳng.

• Hệ thống cấp nước: dùng tại các vị trí từ tuyến ống DN50 phân phối sang đường ống nhỏ hơn.
• Đường ống kỹ thuật trong nhà xưởng: tạo điểm chuyển cỡ cho các tuyến ống dẫn nước và môi chất phù hợp.
• Hệ thống khí nén: có thể sử dụng tại các nhánh lấy khí khi vật liệu, áp lực và kiểu ren đáp ứng yêu cầu hệ thống.
• Hệ thống PCCC: dùng tại các vị trí kết nối ren phù hợp với thiết kế và yêu cầu kỹ thuật của hệ thống.
• Kết nối thiết bị: thích hợp khi đầu chờ DN50 cần chuyển sang cỡ ren nhỏ hơn của van hoặc thiết bị.
• Không gian lắp đặt hạn chế: thiết kế gọn giúp giảm nhu cầu sử dụng nhiều phụ kiện nối tiếp nhau.

Lưu ý khi lắp đặt lơ thu kẽm DN50

• Kiểm tra đúng kích thước của cả hai đầu trước khi lắp, đặc biệt là đầu ren thu nhỏ.
• Đối chiếu loại ren giữa lơ thu và chi tiết cần kết nối để bảo đảm có thể ăn khớp.
• Làm sạch phần ren trước khi vặn, tránh đất cát hoặc mạt kim loại làm ảnh hưởng đến mối nối.
• Sử dụng vật liệu làm kín ren phù hợp với môi chất và điều kiện vận hành.
• Không dùng lực siết quá mạnh vì có thể làm hỏng phần ren hoặc biến dạng phụ kiện.
• Sau khi hoàn tất cần kiểm tra độ kín trước khi đưa toàn bộ hệ thống vào vận hành.

Cách lắp đặt lơ thu kẽm DN50

Do sử dụng kết nối ren, quá trình lắp lơ thu kẽm DN50 tương đối nhanh. Có thể thực hiện theo trình tự sau:

Bước 1 – Xác định hai phía kết nối
Kiểm tra đầu DN50 và đầu thu nhỏ, đồng thời xác định chi tiết nào sẽ nối vào từng đầu. Không nên lắp thử khi chưa xác định đúng kích thước ren.

Bước 2 – Chuẩn bị phần ren
Làm sạch ren của đường ống, van hoặc phụ kiện. Nếu ren bị dính bụi, mạt kim loại hoặc lớp bẩn cứng, cần xử lý trước khi ghép nối.

Bước 3 – Tạo kín cho mối ren
Sử dụng băng tan hoặc vật liệu làm kín ren thích hợp. Vật liệu phải được quấn đúng chiều siết để hạn chế tình trạng bị cuốn ngược ra ngoài trong quá trình vặn.

Bước 4 – Ghép đầu thứ nhất
Đưa đầu ren phù hợp của lơ thu vào chi tiết đối ứng, vặn bằng tay trước để kiểm tra độ ăn ren. Sau đó mới dùng dụng cụ siết để hoàn thiện mối nối.

Bước 5 – Kết nối đầu thu
Lắp đường ống hoặc phụ kiện có kích thước nhỏ hơn vào đầu còn lại. Khi siết cần giữ phụ kiện đúng hướng, tránh xoắn lệch cả tuyến ống.

Bước 6 – Thử kín
Sau khi hoàn thành hai mối nối, tiến hành kiểm tra áp lực hoặc thử kín theo yêu cầu của hệ thống. Nếu phát hiện rò rỉ tại ren, cần tháo kiểm tra và xử lý lại thay vì tiếp tục siết quá lực.

So sánh lơ thu kẽm DN50 với cút thu, kép thu và côn thu

Các phụ kiện này đều có thể xuất hiện trong hệ thống đường ống ren nhưng chức năng và hình dáng không giống nhau. Việc lựa chọn nên dựa trên hướng đi của tuyến ống, kích thước cần chuyển và khoảng không gian tại vị trí lắp.

Tiêu chí	Lơ thu kẽm DN50	Cút thu kẽm	Kép thu kẽm	Côn thu kẽm
Góc định hướng dòng chảy	Giữ đường ống thẳng	Thường đổi hướng 45° hoặc 90°	Giữ tuyến thẳng	Giữ tuyến thẳng
Kiểu kết nối ren	Một đầu ren ngoài, một đầu ren trong	Tùy kiểu cút, thường dùng ren trong ở hai đầu	Hai đầu ren ngoài	Loại ren thường có hai đầu ren trong
Hình dạng	Thân ngắn, hai đầu khác kích thước	Dạng cong	Thân nối thẳng, hai đầu ren ngoài	Thân dạng bầu hoặc thu dần
Chức năng thu giảm	Thu trực tiếp giữa hai cỡ ren	Vừa đổi hướng vừa thay đổi kích thước	Thu giảm giữa hai chi tiết có ren trong	Chuyển cỡ theo phương thẳng
Không gian lắp đặt	Gọn, phù hợp vị trí hẹp	Cần khoảng trống cho phần cong	Cần không gian để kết nối hai đầu ren ngoài	Thường cần chiều dài lớn hơn lơ thu
Điểm nhận biết	Hai đầu ren khác loại và khác kích thước	Thân có góc chuyển hướng	Cả hai đầu đều là ren ngoài	Thân có hình dạng thu dần rõ rệt
Ứng dụng chính	Giảm cỡ nhanh tại điểm nối ren	Đổi hướng tuyến ống kết hợp thu giảm	Nối các chi tiết ren trong có kích thước khác nhau	Chuyển đổi đường kính trên tuyến thẳng

Nếu vị trí cần nối có sẵn một đầu ren trong và cần chuyển từ DN50 xuống kích thước nhỏ hơn, lơ thu kẽm DN50 thường là lựa chọn thuận tiện. Ngược lại, khi tuyến ống bắt buộc phải đổi hướng thì cút thu phù hợp hơn; khi hai phía đều là ren trong thì kép thu có thể là phương án cần cân nhắc.

Kinh nghiệm chọn mua lơ thu kẽm DN50

Kinh nghiệm chọn mua lơ thu kẽm DN50

Để chọn đúng lơ thu DN50, không nên chỉ dựa vào tên gọi sản phẩm. Có thể kiểm tra theo 4 câu hỏi trước khi đặt hàng:

Đầu lớn kết nối với gì?
Nếu hệ thống đang sử dụng đường ống DN50 thì cần xác định đầu kết nối tương ứng có đúng quy cách hay không.

Đầu thu cần giảm xuống cỡ nào?
DN50 có thể cần chuyển xuống DN40, DN32, DN25 hoặc DN20 tùy thiết kế. Vì vậy khi đặt hàng nên ghi rõ đầy đủ cả hai kích thước, chẳng hạn DN50 x DN25, thay vì chỉ yêu cầu “lơ thu DN50”.

Kiểu ren có tương thích không?
Lơ thu có hai đầu ren khác nhau. Cần kiểm tra đầu ren ngoài sẽ ghép với ren trong nào và đầu ren trong sẽ tiếp nhận ren ngoài nào. Đây là bước quan trọng để tránh mua đúng kích thước nhưng không thể lắp thực tế.

Chất lượng phụ kiện có đáp ứng môi trường sử dụng?
Kiểm tra thân thép, độ đồng đều của lớp mạ kẽm và tình trạng phần ren. Ren phải tương đối rõ, không bị biến dạng, móp hoặc sứt làm ảnh hưởng đến quá trình ghép nối.

Mua lơ thu kẽm DN50 ở đâu?

Khi cần mua lơ thu kẽm DN50, nên lựa chọn đơn vị có khả năng cung cấp nhiều quy cách đầu thu để dễ đối chiếu với hệ thống thực tế. Ngoài kích thước DN50, người mua cần cung cấp rõ kích thước đầu nhỏ, kiểu ren và số lượng cần dùng.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp các loại phụ kiện đường ống, trong đó có lơ thu kẽm phục vụ nhu cầu lắp đặt dân dụng và công nghiệp.

Liên hệ nhận báo giá tốt: 0961.483.239 – 0961.332.786.
