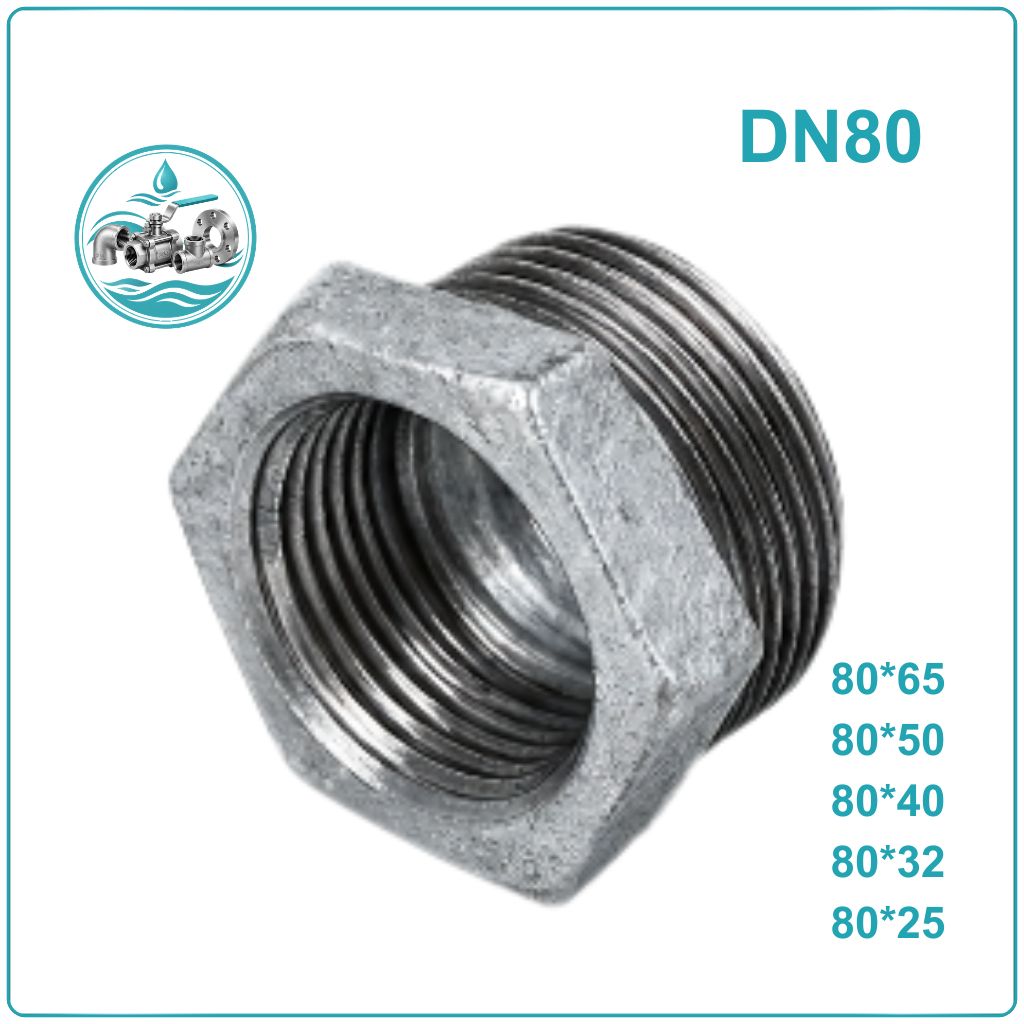

Lơ thu kẽm DN80

Lơ thu kẽm DN80 là gì?

Lơ thu kẽm DN80 là phụ kiện ren được sử dụng tại vị trí chuyển đổi từ đường ống có kích thước DN80 sang một đường ống hoặc thiết bị nhỏ hơn. Phụ kiện có kết cấu nối thẳng, hai đầu chênh lệch kích thước và được thiết kế để tạo mối ghép ren trực tiếp.

Quy cách DN80 tương đương 3 inch, đường kính ống thép tham chiếu khoảng Φ90 mm. Khi tuyến ống DN80 cần thu xuống cỡ nhỏ hơn, lơ thu giúp thực hiện điểm chuyển đổi ngay tại vị trí kết nối mà không phải bố trí thêm nhiều phụ kiện trung gian.

Sản phẩm được chế tạo từ thép mạ kẽm, thích hợp cho các hệ thống sử dụng phụ kiện ren và có điều kiện làm việc tương thích với vật liệu của sản phẩm.

Thông số kỹ thuật lơ thu kẽm DN80

Hạng mục	Thông tin
Tên sản phẩm	Lơ thu kẽm DN80
Kích thước danh nghĩa	DN80
Kích thước inch	3 inch
Đường kính ống tham chiếu	Khoảng Φ90 mm
Vật liệu chế tạo	Thép
Xử lý bề mặt	Mạ kẽm
Kiểu phụ kiện	Lơ thu, phụ kiện nối chuyển cỡ
Kiểu kết nối	Ren
Cấu hình kết nối	1 đầu ren ngoài và 1 đầu ren trong
Đầu lớn	DN80
Đầu nhỏ	Thu xuống kích thước theo nhu cầu hệ thống
Kiểu dáng	Dạng thẳng, thân ngắn
Chức năng	Kết nối đường ống và chuyển đổi kích thước
Phương pháp lắp đặt	Ghép nối bằng ren
Khả năng tháo lắp	Có thể tháo rời để bảo trì hoặc thay thế
Phạm vi ứng dụng	Đường ống nước và hệ thống kỹ thuật phù hợp

Quy cách lơ thu kẽm DN80

Lơ thu DN80 được xác định theo hai kích thước kết nối. Trong đó, DN80 là đầu lớn, còn đầu đối diện được giảm xuống một cỡ nhỏ hơn tùy thiết kế tuyến ống.

Quy cách tham khảo	Kích thước tương đương	Chức năng
DN80 x DN65	3 x 2 1/2 inch	Chuyển từ DN80 xuống DN65
DN80 x DN50	3 x 2 inch	Chuyển từ DN80 xuống DN50
DN80 x DN40	3 x 1 1/2 inch	Chuyển từ DN80 xuống DN40
DN80 x DN32	3 x 1 1/4 inch	Chuyển từ DN80 xuống DN32
DN80 x DN25	3 x 1 inch	Chuyển từ DN80 xuống DN25

Cấu tạo lơ thu kẽm DN80

Cấu tạo của lơ thu kẽm DN80 có thể nhận biết khá dễ qua ba đặc điểm chính: thân nối thẳng, hai đầu khác kích thước và hai kiểu ren đối ứng.

Ở phía đầu lớn là phần kết nối DN80, dùng để ghép với đường ống hoặc phụ kiện có kích thước tương ứng. Phần thân ở giữa tạo liên kết cơ học và chuyển tiếp kích thước về phía đầu nhỏ.

Đầu nhỏ được chế tạo với quy cách thấp hơn DN80 nhằm kết nối sang tuyến ống, van hoặc thiết bị cần giảm kích thước. Tùy cấu hình sản phẩm, đầu nhỏ sẽ được xác định theo cỡ thu cụ thể của đơn hàng.

Về kết nối, một phía là ren ngoài và phía còn lại là ren trong. Nhờ đó, lơ thu có thể ghép trực tiếp với các chi tiết có kiểu ren đối ứng.

Phần thân thép được bao phủ bởi lớp mạ kẽm. Ngoài chức năng bảo vệ bề mặt, lớp mạ còn giúp sản phẩm có đặc trưng dễ nhận biết so với các phụ kiện thép không được xử lý bề mặt.

Đặc điểm nổi bật của lơ thu kẽm DN80

Đối với tuyến ống DN80, lơ thu mang lại sự thuận tiện chủ yếu ở điểm chuyển cỡ. Sản phẩm có những đặc tính phù hợp với việc thi công hệ thống ren:

• Thu giảm trực tiếp: kết hợp hai kích thước trên một phụ kiện thay vì phải nối nhiều chi tiết.
• Kết nối ren: phù hợp với hệ thống đường ống cần tháo lắp trong quá trình bảo dưỡng.
• Dạng thẳng: không làm thay đổi hướng của đường ống sau khi kết nối.
• Thân tương đối gọn: thuận lợi khi bố trí tại đầu chờ hoặc khu vực có giới hạn không gian.
• Thép mạ kẽm: tạo kết cấu cứng và có lớp bảo vệ trên bề mặt thép.
• Hai đầu ren đối ứng: giúp kết nối trực tiếp với các chi tiết có ren phù hợp.
• Nhiều cỡ đầu thu: đáp ứng các nhu cầu chuyển từ DN80 xuống kích thước nhỏ hơn.

Ứng dụng của lơ thu kẽm DN80

Lơ thu kẽm DN80 được sử dụng tại các điểm cần giảm đường kính trên tuyến ống ren, đặc biệt khi đường ống chính đang dùng kích thước DN80 nhưng phía sau cần kết nối với cỡ nhỏ hơn.

Trong hệ thống cấp và phân phối nước, phụ kiện có thể được bố trí tại các điểm chuyển từ tuyến DN80 sang đường ống nhánh có kích thước thấp hơn.

Trong hệ thống đường ống nhà xưởng, lơ thu được dùng để chuyển cỡ tại các vị trí kết nối với van, thiết bị, đường ống phụ hoặc đầu chờ có quy cách nhỏ hơn.

Với hệ thống khí nén và các tuyến kỹ thuật phụ trợ, sản phẩm có thể sử dụng khi kiểu ren, vật liệu và yêu cầu làm việc phù hợp. Đối với hệ thống PCCC, cần lựa chọn sản phẩm theo đúng thiết kế và yêu cầu kỹ thuật của công trình.

Lưu ý khi lắp đặt lơ thu kẽm DN80

Để mối nối ren làm việc ổn định, cần chú ý cả phần phụ kiện lẫn đường ống đối ứng:

• Kiểm tra đúng kích thước DN80 của đầu lớn.
• Xác nhận đầu nhỏ đúng với kích thước cần chuyển đổi.
• Đảm bảo ren ngoài và ren trong của hai phía có thể ghép nối với nhau.
• Vệ sinh sạch phần ren trước khi lắp.
• Sử dụng vật liệu làm kín phù hợp với hệ thống.
• Không siết mạnh khi phát hiện dấu hiệu chéo ren.
• Kiểm tra độ kín sau khi hoàn thiện mối nối.

Cách lắp đặt lơ thu kẽm DN80

Để hạn chế sai sót khi thi công, có thể chia quá trình lắp thành ba giai đoạn chính:

Giai đoạn 1 – Chuẩn bị mối nối:
Đối chiếu kích thước hai đầu của lơ thu với đường ống thực tế. Làm sạch ren và kiểm tra tình trạng phần ren trước khi ghép.

Giai đoạn 2 – Tiến hành kết nối:
Sử dụng vật liệu làm kín phù hợp, sau đó đưa ren vào đúng vị trí và vặn bằng tay trước. Khi ren đã ăn đều mới dùng dụng cụ để siết chặt. Tiếp tục thực hiện với đầu thu nhỏ.

Giai đoạn 3 – Kiểm tra sau lắp:
Quan sát toàn bộ mối nối, kiểm tra tình trạng cơ khí và thực hiện thử kín theo yêu cầu của hệ thống. Nếu có rò rỉ, cần xử lý lại mối ghép trước khi vận hành.

So sánh lơ thu kẽm DN80 với cút thu, kép thu và côn thu

Dưới đây là bảng so sánh lơ thu kẽm DN80 với cút thu, kép thu và côn thu dựa trên cấu trúc và ứng dụng thực tế:

Tiêu chí	Lơ thu kẽm DN80	Cút thu (Co thu) kẽm	Kép thu mạ kẽm	Côn thu mạ kẽm (Bầu giảm)
Cấu tạo & Hướng dòng chảy	Thẳng hàng, một đầu ren trong và một đầu ren ngoài (giảm trực tiếp đường kính tâm).	Bẻ góc đổi hướng dòng chảy (thường góc 90° hoặc 45°), kết hợp thu nhỏ kích thước.	Thẳng hàng, cả hai đầu đều là ren ngoài dùng để nối hai đầu ren trong cùng trục.	Thẳng hàng, hai đầu thuôn hình phễu (thường là kết nối hàn hoặc mặt bích, ít dùng ren ở cỡ lớn DN80).
Loại kết nối chính	Ren trong – Ren ngoài.	Ren trong hoặc hàn (tùy thiết kế).	Ren ngoài – Ren ngoài.	Hàn giáp mép (butt weld) hoặc nối bích.
Chức năng đặc trưng	Thu/phóng kích thước ren thẳng tuyến trên cùng một đường thẳng mà không làm đổi hướng dòng chảy.	Vừa thu nhỏ đường kính ống vừa chuyển hướng đi của dòng chảy sang góc khác.	Nối trung gian hai phụ kiện/đoạn ống có đầu ren trong ở khoảng cách ngắn, thu đường kính.	Giảm tiết diện dòng chảy từ ống lớn sang ống nhỏ với tổn thất áp suất thấp, chịu áp lực công nghiệp cao.
Không gian lắp đặt	Gọn gàng, tiết kiệm không gian thẳng, vặn trực tiếp vào van hoặc măng sông.	Chiếm thêm không gian bẻ góc, cần khoảng trống đổi hướng.	Cực kỳ ngắn, gọn cho đoạn thẳng.	Dài hơn, dùng cho hệ thống áp lực cao (PCCC, nhà máy nước, công nghiệp).

Kinh nghiệm chọn mua lơ thu kẽm DN80

Khi lựa chọn lơ thu DN80, nên bắt đầu từ bản vẽ hoặc vị trí lắp thực tế thay vì chỉ tìm theo tên sản phẩm.

Đầu tiên là xác định kích thước tuyến chính: đường ống cần kết nối phải đúng DN80, tương đương 3 inch.

Tiếp đến xác định kích thước phía sau: nếu tuyến DN80 cần chuyển xuống DN50 thì chọn đúng quy cách DN80 x DN50; nếu chuyển xuống DN40 thì phải chọn DN80 x DN40.

Kiểm tra chiều kết nối: xác định vị trí cần ren ngoài hay ren trong ở từng phía. Đây là yếu tố quyết định lơ thu có thể lắp trực tiếp hay phải bổ sung thêm phụ kiện.

Quan sát phần ren và lớp mạ: ren cần rõ, không bị biến dạng; lớp mạ không nên có hiện tượng bong tróc hoặc hư hỏng nghiêm trọng.

Cuối cùng đối chiếu yêu cầu kỹ thuật: với công trình có yêu cầu về áp lực, nhiệt độ, tiêu chuẩn ren hoặc môi chất đặc thù, cần xác nhận thông số của chính mẫu sản phẩm trước khi đặt số lượng lớn.

Mua lơ thu kẽm DN80 ở đâu?

Nếu đang tìm lơ thu kẽm DN80, nên cung cấp cho đơn vị bán hàng đầy đủ kích thước hai đầu thay vì chỉ ghi DN80. Cách này giúp xác định nhanh đúng quy cách và hạn chế nhầm lẫn khi nhập hàng cho công trình.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp các loại phụ kiện đường ống phục vụ nhu cầu thi công, lắp đặt và bảo trì hệ thống.

Khách hàng có thể cung cấp nhu cầu cụ thể như DN80 x DN65, DN80 x DN50, DN80 x DN40… để được tư vấn quy cách phù hợp.

Liên hệ nhận báo giá tốt: 0961.483.239 – 0961.332.786.
