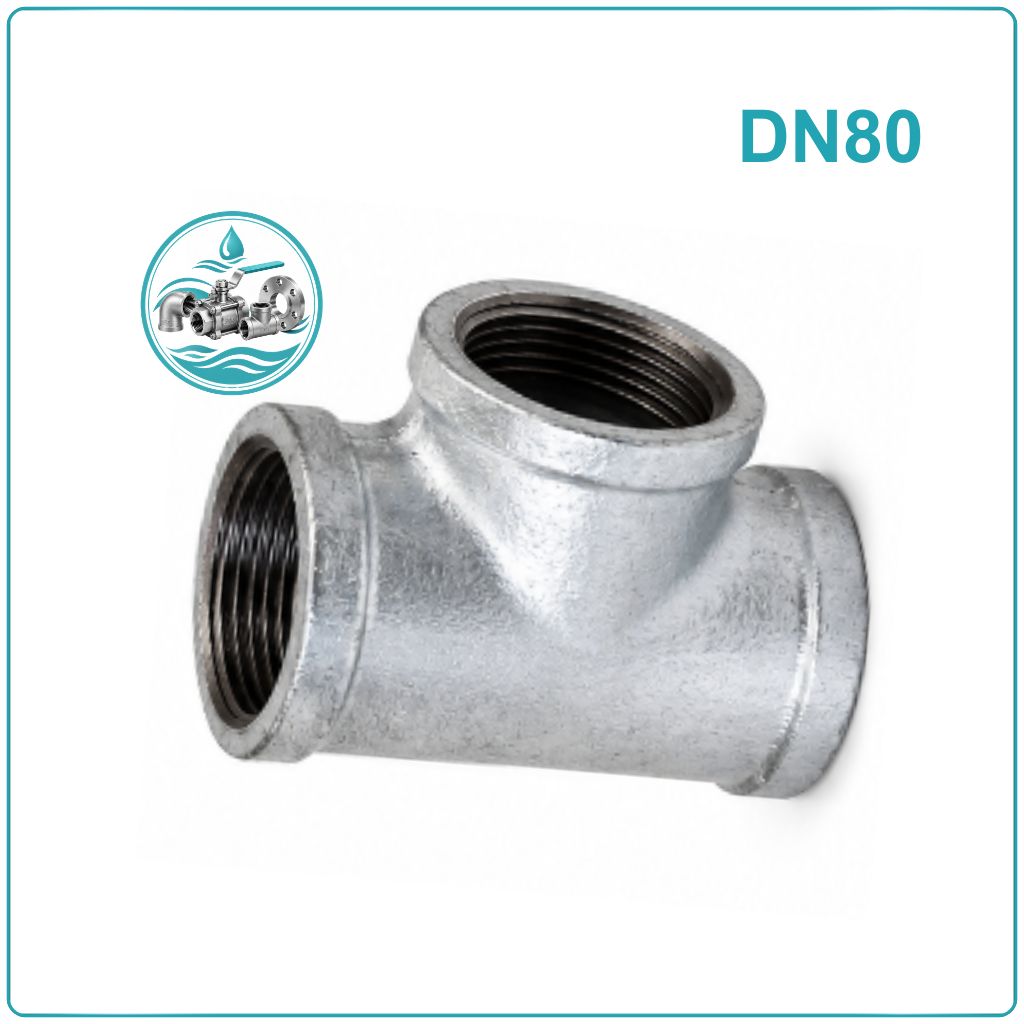

Tê mạ kẽm DN80

Tê mạ kẽm DN80 là gì?

Tê mạ kẽm DN80 là phụ kiện đường ống dạng chữ T, được sử dụng tại vị trí cần chia một tuyến ống chính thành hai hướng. Sản phẩm có ba cửa kết nối, trong đó hai cửa nằm trên cùng một trục và cửa còn lại tạo thành nhánh rẽ vuông góc.

Tê DN80 có kích thước danh nghĩa 3 inch, thường kết hợp với đường ống thép có đường kính ngoài khoảng Φ88,9 mm. Sản phẩm được chế tạo từ thép carbon phủ lớp mạ kẽm, phù hợp với nhiều hệ thống đường ống cần kết cấu chắc chắn và khả năng bảo vệ bề mặt.

Ngoài tê đều, tê thu mạ kẽm DN80 còn được sử dụng khi tuyến chính DN80 cần chia sang các đường ống có kích thước nhỏ hơn.

Ưu điểm nổi bật

• Kết cấu thép carbon chắc chắn, phù hợp với các hệ thống đường ống có kích thước lớn.
• Lớp mạ kẽm trên bề mặt giúp hạn chế tác động của hơi ẩm và quá trình oxy hóa thông thường.
• Thiết kế ba cửa liền khối giúp tạo điểm phân nhánh gọn trên đường ống.
• Kết nối ren thuận tiện cho thi công và bảo trì.
• DN80 tương đương 3 inch, phù hợp với nhiều tuyến ống cấp nước và kỹ thuật.
• Có thể lựa chọn tê đều hoặc tê thu tùy theo thiết kế đường ống.
• Phụ kiện có khả năng phối hợp với van, côn, măng sông và các phụ kiện ren có kích thước tương ứng.

Thông số kỹ thuật

Cấu tạo của tê mạ kẽm DN80

Tê mạ kẽm DN80 có cấu tạo tập trung quanh thân phụ kiện hình chữ T, giúp kết nối đồng thời đường ống chính và đường nhánh.

• Thân tê: được chế tạo từ thép carbon, tạo độ cứng và khả năng chịu lực cho phụ kiện.
• Cửa vào và cửa ra: nằm trên cùng một trục, dùng để nối với tuyến ống chính DN80.
• Cửa nhánh: đặt vuông góc với hai cửa chính, phục vụ nhu cầu chia tuyến.
• Ren trong: nằm tại các đầu kết nối, tạo mối ghép cơ khí với đường ống ren ngoài.
• Lớp mạ kẽm: bao phủ bề mặt thép, tăng khả năng bảo vệ vật liệu trước môi trường bên ngoài.
• Thân giao nhánh: được tạo hình liền với thân chính, hạn chế phải sử dụng nhiều phụ kiện tại cùng một điểm.

Phân loại tê mạ kẽm DN80

Tê đều mạ kẽm DN80

• Ba cửa kết nối cùng kích thước DN80.
• Quy đổi tương đương 3 inch.
• Dùng khi đường ống chính và đường nhánh có cùng kích thước.
• Phù hợp với các vị trí cần chia tuyến thành hai đường có đường kính tương đương.

Tê thu mạ kẽm DN80

• Hai đầu chính giữ kích thước DN80.
• Đầu nhánh được giảm xuống kích thước nhỏ hơn.
• Có thể lựa chọn các quy cách như: 80*15, 80*20, 80*25, 80*32, 80*40, 80*50, 80*65
• Thích hợp khi đường ống chính có kích thước 3 inch nhưng đường nhánh cần sử dụng ống nhỏ hơn.

Ứng dụng thực tế

Tê mạ kẽm DN80 thường được bố trí tại các điểm phân nhánh của hệ thống đường ống:

• Hệ thống cấp nước cho nhà máy, nhà xưởng.
• Mạng đường ống nước sinh hoạt và nước kỹ thuật.
• Đường ống PCCC trong công trình và khu sản xuất.
• Hệ thống phân phối nước tại khu công nghiệp.
• Tuyến khí nén và khí kỹ thuật.
• Hệ thống tưới, cấp nước phục vụ sản xuất.
• Đường ống cơ điện trong các công trình xây dựng.
• Các tuyến DN80 cần chia thành đường nhánh có cùng hoặc nhỏ hơn kích thước đường chính.

Cách lắp đặt tê mạ kẽm DN80

Bước 1: Đo và xác định vị trí

• Xác định chính xác điểm cần tạo nhánh.
• Kiểm tra hướng đi của đường ống phụ.
• Đối chiếu kích thước tê với đường ống thực tế.

Bước 2: Chuẩn bị đầu nối

• Làm sạch phần ren của đường ống.
• Kiểm tra ren trong của tê.
• Loại bỏ bụi bẩn, mạt kim loại và các phần ren bị lỗi.

Bước 3: Xử lý làm kín

• Sử dụng băng tan hoặc keo ren phù hợp.
• Quấn vật liệu làm kín đều trên phần ren ngoài.
• Không để vật liệu thừa lọt sâu vào bên trong đường ống.

Bước 4: Lắp phụ kiện

• Vặn tê vào đường ống bằng tay ở những vòng ren đầu tiên.
• Dùng dụng cụ chuyên dụng để siết hoàn thiện.
• Điều chỉnh cửa nhánh về đúng hướng thiết kế.

Bước 5: Kiểm tra hệ thống

• Kiểm tra các mối ghép sau khi lắp.
• Tiến hành thử kín hoặc thử áp.
• Khắc phục rò rỉ trước khi vận hành chính thức.

Lưu ý khi lắp đặt tê mạ kẽm DN80

• Đảm bảo đường ống được cố định: tránh để trọng lượng đường ống dồn trực tiếp lên thân tê.
• Không dùng tê làm điểm chịu tải: với tuyến DN80 dài, cần bố trí giá đỡ phù hợp.
• Căn đúng hướng nhánh: xác định hướng kết nối trước khi siết ren hoàn toàn.
• Không dùng lực quá lớn: việc siết mạnh có thể làm hỏng phần ren hoặc ảnh hưởng thân phụ kiện.
• Không lắp ren bị lỗi: thay thế các đoạn ống có ren méo, nứt hoặc không đúng chuẩn.
• Làm kín đúng kỹ thuật: lựa chọn vật liệu làm kín phù hợp với nước, khí hoặc môi chất đang sử dụng.
• Hạn chế va đập vào lớp mạ: tránh dùng búa tác động trực tiếp lên thân tê.
• Kiểm tra độ kín: thử áp hoặc thử kín sau khi hoàn thành toàn bộ các mối nối.
• Kiểm tra lại hệ thống giá đỡ: đặc biệt với các tuyến DN80 có nhiều nhánh và chiều dài đường ống lớn.

Kinh nghiệm mua tê mạ kẽm DN80

Khi mua tê mạ kẽm DN80, nên dựa vào nhu cầu thực tế của tuyến ống thay vì chỉ chọn theo kích thước DN.

• Kiểm tra thân tê có bị móp hoặc biến dạng hay không.
• Quan sát lớp mạ kẽm trên toàn bộ bề mặt.
• Kiểm tra các đầu ren có bị sứt hoặc dập ren không.
• Đối chiếu quy cách ghi trên hàng với đơn đặt hàng.
• Với tê thu, cần kiểm tra riêng kích thước đầu nhánh để tránh lấy nhầm quy cách.
• Nếu sử dụng cho công trình số lượng lớn, nên kiểm tra mẫu trước khi nhập toàn bộ lô hàng.

Mua tê mạ kẽm DN80 ở đâu?

Khi lựa chọn nơi cung cấp, nên ưu tiên đơn vị có khả năng đáp ứng đồng bộ nhiều quy cách tê mạ kẽm DN80, đặc biệt là tê đều và các loại tê thu có kích thước nhánh khác nhau.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp phụ kiện đường ống mạ kẽm phục vụ hệ thống cấp nước, PCCC, khí và các công trình kỹ thuật.
