Côn thu hàn inox 304 DN150 – Kích thước, quy cách, độ dày

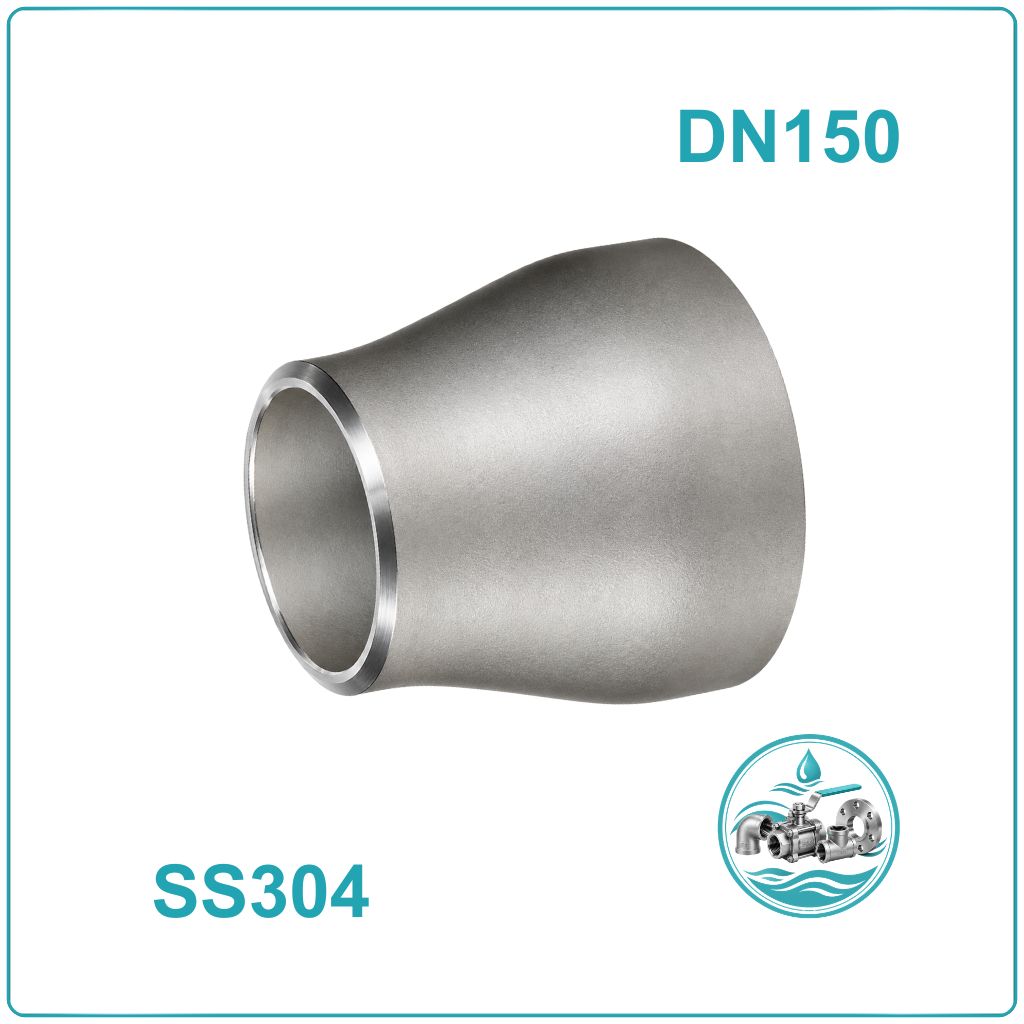

Côn thu hàn inox 304 DN150 là phụ kiện dùng để giảm kích thước đường ống tại những vị trí cần chuyển từ tuyến ống DN150 sang một tuyến có đường kính nhỏ hơn. Sản phẩm có thân dạng côn, hai đầu được gia công để hàn đối đầu với đường ống, tạo thành đoạn chuyển tiếp cố định trong hệ thống.

Với kích thước đầu lớn DN150 tương đương 6 inch, côn thu thường được lựa chọn cho các tuyến ống công nghiệp có lưu lượng tương đối lớn. Vật liệu inox 304 mang lại khả năng chống oxy hóa, chống gỉ trong nhiều môi trường thông dụng và độ bền cơ học tốt. Tùy theo bản vẽ, đầu thu có thể lựa chọn DN125, DN100, DN80, DN65 hoặc DN50.

Côn thu hàn inox 304 DN150 là gì? Kích thước bao nhiêu?

Côn thu hàn inox 304 DN150, còn được gọi là bầu giảm inox DN150, có nhiệm vụ kết nối hai đoạn ống không cùng đường kính danh nghĩa. Một đầu phụ kiện giữ kích thước DN150, đầu còn lại được thu nhỏ để phù hợp với tuyến ống phía sau.

DN150 tương đương 6 inch, đường kính ngoài ống theo quy cách NPS 6 phổ biến là 168,3mm. Đây là kích thước đầu lớn; kích thước đầu nhỏ sẽ quyết định quy cách cụ thể của côn thu.

Một số quy cách có thể lựa chọn gồm:

Quy cách	Đầu lớn	Đầu nhỏ
DN150/125	DN150 – 6 inch – phi 168,3mm	DN125 – 5 inch – phi 141,3mm
DN150/100	DN150 – 6 inch – phi 168,3mm	DN100 – 4 inch – phi 114,3mm
DN150/80	DN150 – 6 inch – phi 168,3mm	DN80 – 3 inch – phi 88,9mm
DN150/65	DN150 – 6 inch – phi 168,3mm	DN65 – 2½ inch – phi 73,0mm
DN150/50	DN150 – 6 inch – phi 168,3mm	DN50 – 2 inch – phi 60,3mm

Bảng trên thể hiện các quy cách chuyển đổi tham khảo. Đường kính ngoài được quy đổi theo hệ kích thước NPS thông dụng; khi đặt hàng cần đối chiếu tiêu chuẩn đường ống, độ dày và kích thước thực tế của đầu hàn.

Thông số kỹ thuật côn thu hàn inox 304 DN150

Ở kích thước DN150, việc lựa chọn phụ kiện cần chú trọng đến độ dày và sự tương thích với đường ống hơn là chỉ quan tâm đến vật liệu. Hai sản phẩm cùng DN150 nhưng khác cấp SCH có thể có khả năng chịu áp lực và yêu cầu gia công khác nhau.

Thông số	Giá trị tham khảo
Tên sản phẩm	Côn thu hàn inox 304 DN150
Vật liệu	Inox 304
Kích thước đầu lớn	DN150 – 6 inch
Đường kính ngoài đầu lớn	Khoảng 168,3mm
Kích thước đầu thu	DN125, DN100, DN80, DN65, DN50 hoặc theo yêu cầu
Kiểu kết nối	Hàn đối đầu
Kiểu thiết kế	Đồng tâm, lệch tâm
Độ dày	SCH10S, SCH20S, SCH40S và cấp khác tùy sản phẩm
Tiêu chuẩn tham khảo	ASTM A403, ASME B16.9
Áp suất tham khảo	Có dòng sản phẩm công bố khoảng 10 kgf/cm²
Nhiệt độ tham khảo	Một số dòng công bố đến khoảng 180°C
Môi trường sử dụng	Nước, khí, hơi và lưu chất tương thích với inox 304

Lưu ý về áp suất và nhiệt độ: Mức 10 kgf/cm² và 180°C là thông số tham khảo từ một số dòng côn thu inox, không phải giới hạn làm việc mặc định của mọi sản phẩm DN150. Khả năng chịu áp lực thực tế phụ thuộc vào độ dày SCH, kích thước, tiêu chuẩn chế tạo, nhiệt độ và điều kiện thiết kế của hệ thống. Cần kiểm tra tài liệu kỹ thuật trước khi sử dụng trong tuyến ống áp lực.

Cấu tạo của côn thu hàn inox 304 DN150

Điểm khác biệt trong cấu tạo của côn thu nằm ở phần thân chuyển tiếp. Thay vì duy trì đường kính không đổi như đoạn ống nối thẳng, thân phụ kiện được tạo hình để một đầu có tiết diện lớn hơn đầu còn lại.

Cấu tạo cơ bản gồm các phần:

• Thân giảm đường kính: Là phần chính của phụ kiện, có hình dạng thuôn từ DN150 về kích thước đầu ra. Chiều dài và độ dốc thân côn phụ thuộc vào quy cách chế tạo.
• Miệng hàn phía DN150: Có đường kính phù hợp với tuyến ống lớn, được gia công để tạo liên kết hàn đối đầu.
• Miệng hàn phía đầu thu: Được chế tạo theo kích thước nhỏ hơn như DN125, DN100, DN80 hoặc DN65.
• Vùng chuyển tiếp: Là phần nối giữa hai đầu có tiết diện khác nhau, giúp thay đổi kích thước đường ống theo hình dạng thiết kế.
• Bề mặt và mép gia công: Bề mặt được hoàn thiện theo yêu cầu sản xuất; hai đầu có thể được vát mép để phù hợp với quy trình hàn.

Toàn bộ phụ kiện sử dụng inox 304. Khi kiểm tra sản phẩm, cần chú ý độ đồng đều của thân côn, tình trạng biến dạng và sự tương thích giữa hai đầu kết nối với đường ống thực tế.

Ưu điểm nổi bật của côn thu hàn inox 304 DN150

Với kích thước đầu lớn DN150, phụ kiện thường được sử dụng tại các vị trí chuyển tiếp của tuyến ống chính. Những ưu điểm dưới đây giúp côn thu inox 304 đáp ứng được nhiều yêu cầu trong hệ thống công nghiệp:

• Vật liệu có độ bền tốt: Inox 304 có đặc tính cơ học phù hợp với nhiều hệ thống dẫn lưu chất, giúp phụ kiện duy trì hình dạng trong điều kiện làm việc đúng thiết kế.
• Hạn chế gỉ sét: Khả năng chống oxy hóa của inox 304 giúp bề mặt ít bị gỉ trong môi trường nước và không khí ẩm thông thường.
• Chuyển đổi kích thước thuận tiện: Một phụ kiện có thể kết nối tuyến DN150 với đường ống nhỏ hơn, giảm việc phải ghép nối nhiều chi tiết trung gian.
• Liên kết hàn cố định: Mối hàn đối đầu tạo sự liên kết trực tiếp giữa phụ kiện và đường ống, thích hợp với hệ thống không cần tháo lắp thường xuyên.
• Phù hợp nhiều phương án đường ống: Có thể lựa chọn dạng đồng tâm hoặc lệch tâm để đáp ứng cách bố trí khác nhau.
• Dễ kết hợp với phụ kiện inox: Có thể sử dụng cùng cút hàn, tê hàn, mặt bích và đường ống inox tương ứng để hình thành tuyến dẫn đồng bộ.

Tuy nhiên, inox 304 không phải vật liệu chống ăn mòn tuyệt đối. Đối với môi trường chứa hóa chất mạnh, nồng độ clorua cao hoặc điều kiện đặc biệt, cần đánh giá lại mác thép trước khi sử dụng.

Ứng dụng của côn thu hàn inox 304 DN150

Côn thu DN150 thường được bố trí tại vị trí chuyển tiếp giữa tuyến ống có tiết diện lớn và các đoạn ống phân phối nhỏ hơn. Trong thực tế, phụ kiện có thể phục vụ nhiều mục đích khác nhau tùy theo thiết kế công trình.

• Trạm bơm và hệ thống cấp nước: Chuyển từ đường ống DN150 sang các tuyến DN125, DN100 hoặc DN80 để phù hợp với thiết bị và lưu lượng phân phối.
• Nhà máy xử lý nước: Kết nối đường ống chính với các cụm lọc, bể xử lý hoặc thiết bị có kích thước đầu nối nhỏ hơn.
• Hệ thống sản xuất công nghiệp: Sử dụng tại các đoạn chuyển tiếp trong dây chuyền vận chuyển nước, khí và lưu chất phù hợp với inox 304.
• Ngành thực phẩm và đồ uống: Có thể sử dụng trong tuyến dẫn nước hoặc nguyên liệu khi yêu cầu vật liệu, độ hoàn thiện và vệ sinh được đáp ứng.
• Hệ thống khí nén: Thu đường kính tuyến ống phân phối để kết nối với các nhánh hoặc cụm thiết bị.
• Nhà máy hóa chất: Dùng cho những lưu chất tương thích với inox 304 sau khi đã đánh giá điều kiện ăn mòn.
• Hệ thống hơi và nhiệt: Chỉ sử dụng khi độ dày, tiêu chuẩn chế tạo và giới hạn áp suất – nhiệt độ đáp ứng yêu cầu kỹ thuật.

Cần tính toán lưu lượng và tổn thất áp suất khi giảm từ DN150 xuống kích thước nhỏ hơn. Nếu chọn đầu thu quá nhỏ so với nhu cầu vận hành, vận tốc dòng chảy có thể tăng và ảnh hưởng đến hiệu suất của toàn tuyến.

Phân biệt côn thu hàn inox 304 DN150 với các phụ kiện khác

Côn thu DN150 có hai dạng thiết kế thường gặp là đồng tâm và lệch tâm. Cả hai đều thực hiện chức năng giảm đường kính, nhưng cách bố trí trục tâm khác nhau nên không thể tùy ý thay thế trong mọi vị trí.

Tiêu chí	Côn thu đồng tâm	Côn thu lệch tâm
Hình dạng	Hai đầu có chung trục tâm	Hai đầu có trục tâm lệch nhau
Đặc điểm thân	Thu đều về hai phía quanh trục	Một phía có đường sinh gần thẳng, phía còn lại thu nghiêng
Cách bố trí ống	Hai đoạn ống được giữ đồng trục	Có thể giữ một phía đường ống thẳng hàng
Vị trí thường cân nhắc	Đường ống đứng hoặc vị trí cần đồng tâm	Một số tuyến ống ngang hoặc vị trí hạn chế khoảng không
Yêu cầu khi chọn	Kiểm tra trục tâm và kích thước hai đầu	Xác định hướng cạnh phẳng theo bản vẽ

Đối với côn thu lệch tâm, hướng đặt cạnh phẳng cần căn cứ vào thiết kế và đặc tính lưu chất. Không nên mặc định tất cả các trường hợp đều đặt mặt phẳng phía trên hoặc phía dưới.

Câu hỏi thường gặp về côn thu hàn inox 304 DN150

Côn thu hàn inox 304 DN150 tương đương bao nhiêu inch và phi bao nhiêu?

DN150 tương đương 6 inch. Đường kính ngoài ống theo quy cách NPS 6 phổ biến là khoảng phi 168,3mm.

Côn thu DN150 có thể thu về DN125 hoặc DN100 không?

Có. DN150/125 và DN150/100 là hai quy cách chuyển đổi có thể lựa chọn. Ngoài ra, tùy nhu cầu thiết kế còn có các kích thước đầu ra nhỏ hơn như DN80, DN65 và DN50.

Côn thu inox 304 DN150 có những cấp độ dày nào?

Các cấp SCH thường gặp trong nhóm phụ kiện hàn inox gồm SCH10S, SCH20S và SCH40S. Một số sản phẩm có thể được cung cấp theo cấp độ dày khác. Cần kiểm tra hàng thực tế và đối chiếu với độ dày đường ống.

Côn thu DN150 có sử dụng được cho hệ thống áp lực cao không?

Có thể sử dụng nếu sản phẩm được lựa chọn đúng vật liệu, độ dày, tiêu chuẩn và đáp ứng tính toán thiết kế. Không nên đánh giá khả năng chịu áp lực chỉ dựa vào kích thước DN hoặc tên gọi inox 304.

Nên chọn côn thu DN150 đồng tâm hay lệch tâm?

Cần căn cứ vào vị trí lắp đặt và cách bố trí đường ống. Dạng đồng tâm phù hợp khi cần giữ chung trục tâm; dạng lệch tâm được cân nhắc khi cần giữ một phía đường ống thẳng hàng hoặc đáp ứng yêu cầu thoát khí, thoát lưu chất của thiết kế.

Côn thu hàn inox 304 DN150 có dùng được ngoài trời không?

Có thể sử dụng ngoài trời nhờ khả năng chống oxy hóa của inox 304. Tuy nhiên, môi trường ven biển, khu vực có hơi muối hoặc hóa chất ăn mòn có thể làm giảm tuổi thọ vật liệu nếu không có biện pháp lựa chọn và bảo vệ phù hợp.

Những lưu ý khi lựa chọn và sử dụng côn thu hàn inox 304 DN150

Đối với tuyến ống DN150, việc chọn đúng quy cách phụ kiện có ảnh hưởng trực tiếp đến quá trình thi công và khả năng vận hành. Trước khi đặt hàng, nên rà soát các yếu tố sau:

• Chốt kích thước đầu thu: Xác định rõ cần chuyển từ DN150 xuống DN125, DN100, DN80, DN65 hay DN50. Không nên chỉ ghi chung chung là côn thu DN150.
• Đối chiếu tiêu chuẩn đường ống: DN là kích thước danh nghĩa, không phải đường kính ngoài chính xác. Cần kiểm tra OD và tiêu chuẩn ống trước khi chọn phụ kiện.
• Chọn SCH tương ứng: Độ dày phụ kiện cần phù hợp với độ dày ống và yêu cầu chịu áp lực của hệ thống.
• Xác định hình dạng trước khi mua: Làm rõ yêu cầu đồng tâm hay lệch tâm, nhất là khi phụ kiện được lắp trên tuyến ống ngang.
• Kiểm tra vật liệu inox: Xác nhận đúng mác inox 304, không chỉ dựa vào màu sắc hoặc độ sáng bề mặt.
• Quan tâm chất lượng mép hàn: Hai đầu kết nối cần có kích thước và góc vát phù hợp với quy trình hàn của công trình.
• Đánh giá lưu chất: Kiểm tra khả năng tương thích của inox 304 với môi trường nước, khí, hơi hoặc hóa chất cụ thể.
• Yêu cầu hồ sơ kỹ thuật: Với dự án công nghiệp, nên có chứng từ vật liệu, tiêu chuẩn và thông tin độ dày để thuận tiện kiểm tra, nghiệm thu.
• Không sử dụng vượt giới hạn thiết kế: Áp suất và nhiệt độ phải được đánh giá đồng thời, không lấy thông số tham khảo của một sản phẩm khác để áp dụng cho côn thu đang sử dụng.
