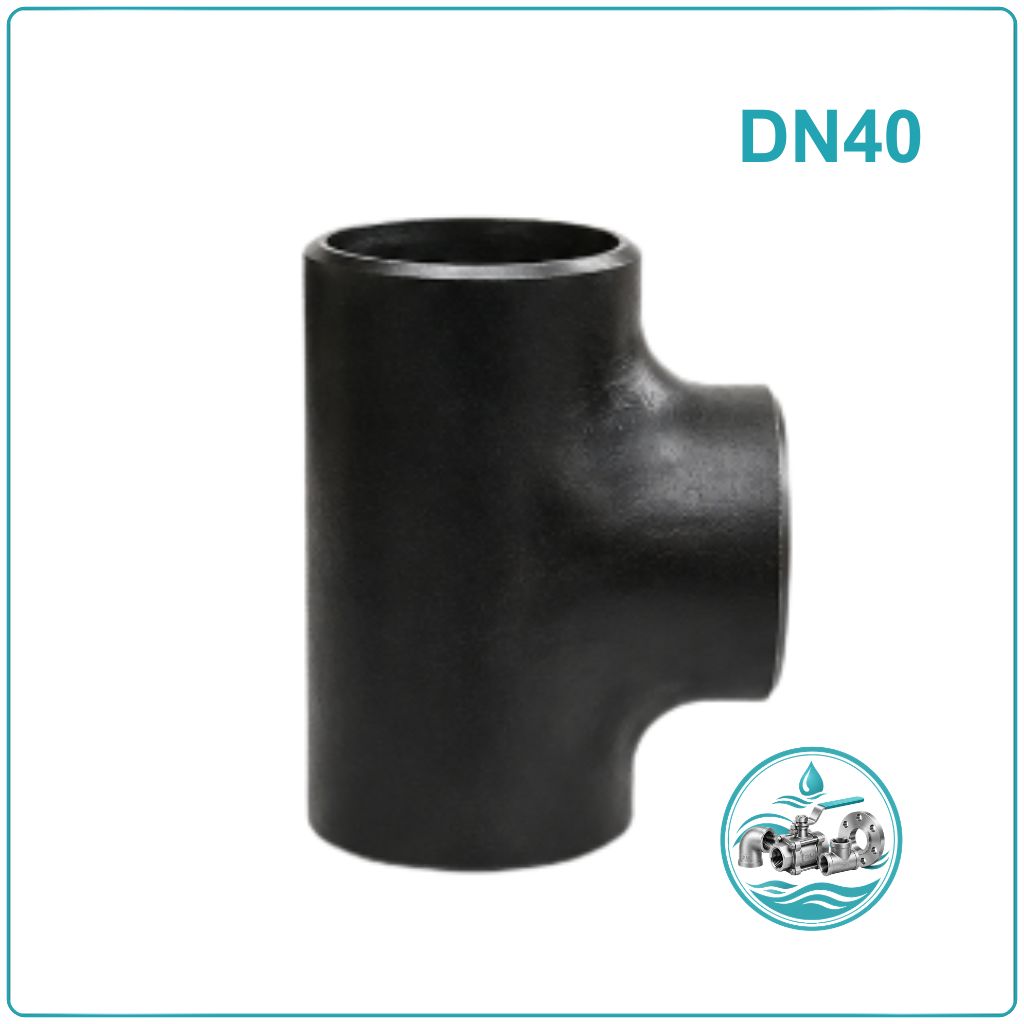

Tê thép hàn DN40

Tê thép hàn DN40 là gì?

Tê thép hàn DN40 là phụ kiện được sử dụng tại vị trí cần phân chia một tuyến ống thành hai hướng dẫn khác nhau. Sản phẩm có cấu trúc gồm hai cửa chính và một cửa nhánh, trong đó DN40 tương đương 1 1/2 inch, đường kính ngoài khoảng Φ48,3 mm.

Phụ kiện được chế tạo từ thép carbon và kết nối với đường ống bằng phương pháp hàn đối đầu. Tùy theo sơ đồ đường ống, DN40 có thể lựa chọn tê đều hoặc tê thu, đồng thời sử dụng chiều dày SCH20, SCH40 theo yêu cầu thiết kế.

Ưu điểm nổi bật của tê thép hàn DN40

Tê hàn thép DN40 giúp tạo nhánh trực tiếp trên đường ống mà không cần sử dụng nhiều phụ kiện trung gian. Một số đặc điểm đáng chú ý gồm:

• Liên kết chắc: Kiểu hàn đối đầu tạo mối nối ổn định, phù hợp với các hệ thống yêu cầu độ kín cao.
• Thân thép cứng vững: Thép carbon có khả năng chịu lực và chịu tác động cơ học tốt trong điều kiện làm việc phù hợp.
• Thiết kế gọn: Kích thước DN40 thuận tiện bố trí trên các tuyến ống kỹ thuật, nhà xưởng và hệ thống thiết bị.
• Chủng loại linh hoạt: Có cả tê đều và tê thu để đáp ứng nhiều sơ đồ phân nhánh khác nhau.
• Lựa chọn SCH: SCH20 và SCH40 giúp người dùng lựa chọn chiều dày phù hợp với đường ống.

Thông số kỹ thuật tê thép hàn DN40

Cấu tạo của tê thép hàn DN40

Khác với các phụ kiện nối thẳng, tê DN40 được tạo hình với ba hướng kết nối để phục vụ đồng thời tuyến chính và tuyến nhánh.

• Thân phụ kiện: Phần trung tâm được tạo hình liên kết ba cửa, đảm nhiệm vai trò phân chia dòng chảy.
• Cửa vào và cửa ra: Hai đầu nằm trên cùng một trục, thông thường có kích thước DN40.
• Cửa nhánh: Nằm vuông góc với tuyến chính, có thể là DN40 hoặc giảm xuống kích thước khác đối với tê thu.
• Đầu kết nối: Các đầu được gia công phù hợp với phương pháp hàn đối đầu.

Phân loại tê thép hàn DN40

Tê đều DN40: Ba cửa đều có kích thước DN40. Đây là lựa chọn phù hợp khi nhánh rẽ cần duy trì cùng đường kính với tuyến ống chính.

Tê thu DN40: Hai cửa chính giữ kích thước DN40, còn cửa nhánh được giảm xuống. Các quy cách có thể gặp:

• DN40 × DN15
• DN40 × DN20
• DN40 × DN25
• DN40 × DN32

Ứng dụng của tê thép hàn DN40

Với kích thước DN40, phụ kiện thường được bố trí ở các tuyến ống cần chia nhánh để cấp hoặc dẫn môi chất đến những khu vực khác nhau.

• Cấp nước công nghiệp: Tạo nhánh dẫn nước đến thiết bị hoặc khu vực sử dụng riêng.
• Hệ thống khí nén: Chia tuyến khí từ đường ống chính sang các nhánh phụ.
• Đường ống kỹ thuật: Dùng tại các hệ thống đường ống trong nhà xưởng và công trình.
• Hệ thống PCCC: Có thể bố trí tại những tuyến có kích thước phù hợp với DN40.
• Dẫn dầu và chất lỏng: Sử dụng cho môi chất tương thích với vật liệu thép carbon.
• Kết nối thiết bị: Tạo điểm rẽ trên đường ống để cấp môi chất cho máy móc hoặc cụm thiết bị.

Cách lắp đặt tê thép hàn DN40

1. Đối chiếu quy cách: Kiểm tra DN40, loại tê, SCH và đường kính ngoài trước khi thi công.
2. Định vị điểm rẽ: Xác định vị trí lắp đặt theo bản vẽ, đảm bảo cửa nhánh quay đúng hướng.
3. Chuẩn bị đầu nối: Làm sạch và gia công đầu ống theo yêu cầu của phương pháp hàn.
4. Căn chỉnh phụ kiện: Đưa tê vào vị trí, căn đồng tâm với đường ống và kiểm tra khe hở hàn.
5. Hàn đính: Cố định tê bằng các điểm hàn, sau đó kiểm tra lại vị trí trước khi hàn chính thức.
6. Hàn hoàn thiện: Thực hiện mối hàn theo quy trình phù hợp với vật liệu và chiều dày.
7. Kiểm tra: Kiểm tra ngoại quan và thử kín hoặc thử áp trước khi đưa hệ thống vào vận hành.

Lưu ý khi lắp đặt tê thép hàn DN40

• Đảm bảo đúng kích thước DN40, Φ48,3 mm.
• Kiểm tra chiều dày SCH của cả tê và đường ống trước khi hàn.
• Không để nước, dầu mỡ hoặc bụi bẩn bám tại khu vực chuẩn bị hàn.
• Cửa nhánh phải được căn đúng hướng trước khi thực hiện hàn cố định.
• Không tác động lực mạnh lên phụ kiện khi mối hàn chưa nguội và ổn định.
• Đối với hệ thống yêu cầu độ kín cao, cần thực hiện kiểm tra hoặc thử áp sau lắp đặt.

Kinh nghiệm mua tê thép hàn DN40

1. Kiểm tra kích thước danh nghĩa: DN40 phải phù hợp với đường ống dự kiến lắp đặt, tránh nhầm với DN32 hoặc DN50.
2. Xác định kích thước nhánh: Nếu cần giảm đường kính tại vị trí rẽ, nên xác định chính xác quy cách tê thu trước khi đặt hàng.
3. Chọn SCH phù hợp: Đối chiếu chiều dày đường ống để lựa chọn SCH20 hoặc SCH40 tương ứng.
4. Kiểm tra hình thức gia công: Đầu hàn cần đồng đều, không bị móp méo hoặc biến dạng ảnh hưởng đến quá trình lắp đặt.
5. Kiểm tra hồ sơ kỹ thuật: Với công trình yêu cầu nghiệm thu, nên xác nhận tiêu chuẩn và thông số sản phẩm trước khi nhập hàng.

Mua tê thép hàn DN40 ở đâu?

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp tê thép hàn DN40 gồm tê đều và tê thu, đáp ứng nhiều lựa chọn về kích thước nhánh và chiều dày. Sản phẩm phù hợp với các hệ thống đường ống cấp nước, khí, PCCC và đường ống công nghiệp.

Liên hệ nhận báo giá tốt: 0961.483.239 – 0961.332.786
