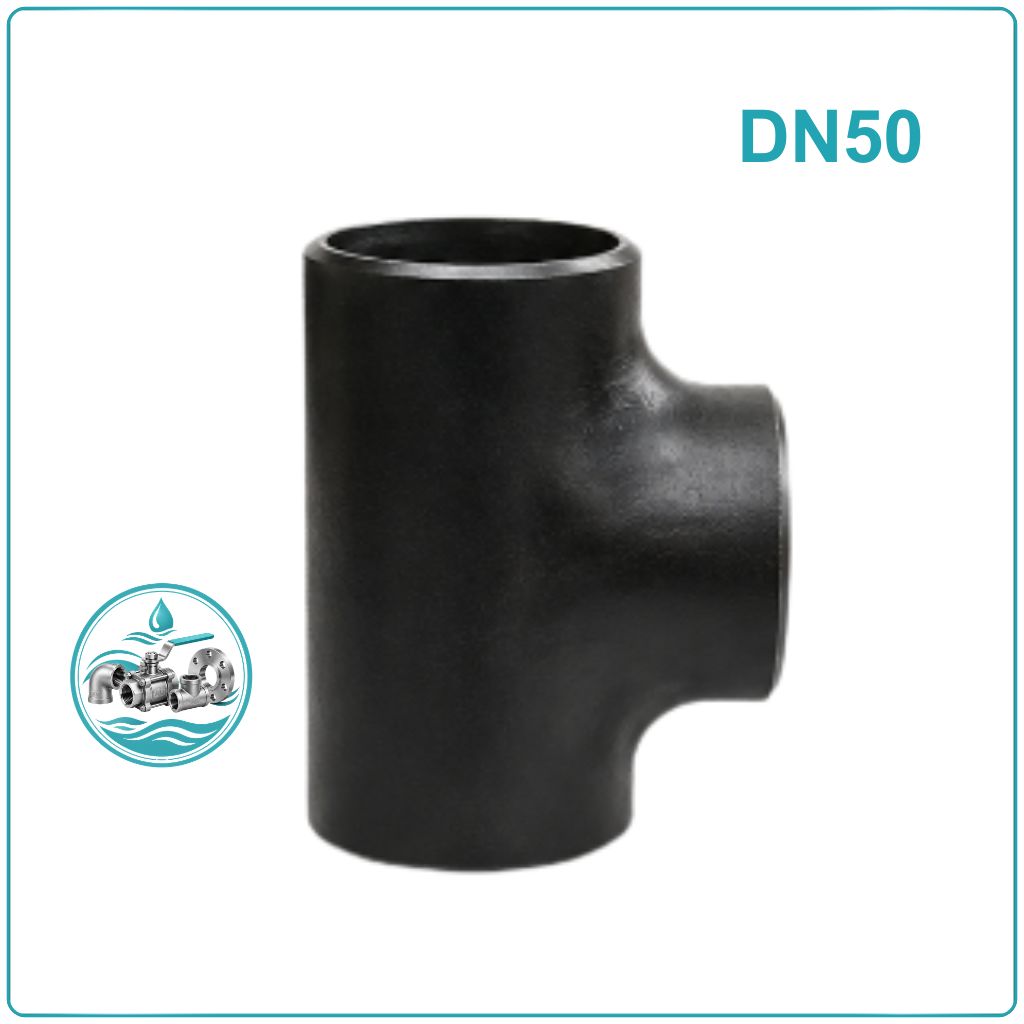

Tê thép hàn DN50

Tê thép hàn DN50 là gì?

Tê thép hàn DN50 là phụ kiện dùng để phân chia dòng chảy trên đường ống, tạo thêm một nhánh kết nối với thiết bị hoặc tuyến ống khác. Sản phẩm có kích thước DN50 tương đương 2 inch, đường kính ngoài khoảng Φ60,3 mm.

Phụ kiện được chế tạo từ thép carbon, thiết kế dạng chữ T với hai cửa chính và một cửa nhánh. Các đầu kết nối sử dụng phương pháp hàn đối đầu, giúp tạo mối nối chắc chắn sau khi hoàn thiện. Tê DN50 có thể lựa chọn dạng tê đều hoặc tê thu tùy theo yêu cầu của hệ thống.

Ưu điểm nổi bật của tê thép hàn DN50

• Phân nhánh trực tiếp: Cho phép tạo điểm rẽ ngay trên tuyến ống mà không cần ghép nhiều phụ kiện riêng lẻ.
• Kết cấu chịu lực: Thép carbon có độ bền cơ học tốt, phù hợp với các hệ thống đường ống công nghiệp.
• Mối hàn kín: Kết nối hàn đối đầu hạn chế các vị trí nối trung gian trên tuyến ống.
• Dễ lựa chọn quy cách: Có thể sử dụng tê đều hoặc tê thu theo kích thước nhánh thực tế.
• Phù hợp nhiều môi chất: Có thể dùng cho nước, khí, dầu và một số môi chất công nghiệp tương thích với thép carbon.
• Thuận tiện thi công: Hình dạng phụ kiện rõ ràng, dễ căn chỉnh với đường ống trong quá trình hàn.

Thông số kỹ thuật tê thép hàn DN50

Cấu tạo của tê thép hàn DN50

Về hình dáng, tê DN50 được tạo thành từ một thân phụ kiện có ba cửa, giúp kết nối đồng thời tuyến chính và tuyến nhánh.

• Thân tê: Là phần trung tâm liên kết các cửa, được tạo hình để dòng môi chất có thể chuyển hướng sang nhánh.
• Hai cửa chính: Nằm trên cùng một trục và thường có kích thước DN50.
• Cửa rẽ: Bố trí vuông góc với tuyến chính; với tê đều có kích thước DN50, còn tê thu sử dụng kích thước nhỏ hơn.
• Đầu hàn: Các đầu kết nối được gia công để thực hiện hàn đối đầu với đường ống.

Phân loại tê thép hàn DN50

Tê đều DN50: Có ba cửa cùng kích thước DN50, được sử dụng khi đường nhánh cần duy trì đường kính tương đương với tuyến ống chính.

Tê thu DN50: Hai cửa chính có kích thước DN50, cửa nhánh nhỏ hơn để phù hợp với đường ống phụ. Một số quy cách thường được sử dụng gồm:

• DN50 × DN15
• DN50 × DN20
• DN50 × DN25
• DN50 × DN32
• DN50 × DN40

Ứng dụng của tê thép hàn DN50

Tê thép hàn DN50 được sử dụng tại những vị trí cần tách một nhánh khỏi tuyến ống chính. Một số hệ thống thường gặp gồm:

• Đường ống cấp nước: Phân chia nguồn nước đến các khu vực hoặc thiết bị riêng.
• Hệ thống khí nén: Tạo nhánh dẫn khí đến máy móc và các điểm sử dụng.
• Đường ống PCCC: Sử dụng tại những vị trí có nhu cầu chia nhánh theo thiết kế.
• Hệ thống dầu: Kết nối các tuyến dẫn dầu hoặc chất lỏng phù hợp với thép carbon.
• Nhà máy và xưởng sản xuất: Bố trí trên các tuyến ống kỹ thuật phục vụ dây chuyền.
• Hệ thống xử lý nước: Dùng để phân chia tuyến cấp, xả hoặc dẫn nước giữa các cụm thiết bị.

Cách lắp đặt tê thép hàn DN50

1. Kiểm tra sản phẩm: Đối chiếu DN50, Φ60,3 mm, dạng tê và chiều dày trước khi thi công.
2. Đánh dấu vị trí: Xác định chính xác điểm cần tạo nhánh trên tuyến ống theo bản vẽ.
3. Chuẩn bị đầu ống: Cắt và gia công đầu ống, đồng thời vệ sinh sạch khu vực chuẩn bị hàn.
4. Lắp thử và căn chỉnh: Đưa tê vào vị trí, kiểm tra độ đồng tâm và hướng cửa nhánh.
5. Hàn đính: Cố định phụ kiện bằng các điểm hàn, sau đó kiểm tra lại toàn bộ vị trí.
6. Hàn hoàn thiện: Thực hiện mối hàn theo đúng quy trình phù hợp với vật liệu và chiều dày.
7. Kiểm tra vận hành: Kiểm tra mối hàn, thử kín hoặc thử áp theo yêu cầu trước khi đưa hệ thống vào sử dụng.

Lưu ý khi lắp đặt tê thép hàn DN50

• Kiểm tra đúng DN50 tương đương 2 inch, Φ60,3 mm trước khi lắp đặt.
• Đảm bảo kích thước cửa nhánh phù hợp với đường ống cần kết nối.
• Chiều dày SCH của tê nên tương thích với thành ống.
• Khu vực hàn phải được làm sạch và khô trước khi thực hiện.
• Cần giữ đúng hướng cửa nhánh trong quá trình hàn đính.
• Không đưa hệ thống vào vận hành khi chưa hoàn tất kiểm tra mối nối.

Kinh nghiệm mua tê thép hàn DN50

1. Đối chiếu DN và đường kính ngoài: Kiểm tra DN50 và Φ60,3 mm để đảm bảo đúng quy cách cần dùng.
2. Xác định dạng tê: Tê đều dùng cho ba tuyến cùng kích thước; tê thu phù hợp khi cửa nhánh cần giảm đường kính.
3. Chọn kích thước nhánh: Với tê thu, cần xác định rõ DN của đường ống phụ trước khi đặt hàng.
4. Kiểm tra SCH: Lựa chọn SCH20 hoặc SCH40 theo thiết kế và chiều dày đường ống.
5. Kiểm tra chất lượng gia công: Đầu hàn phải đồng đều, không biến dạng và đáp ứng yêu cầu lắp ghép.

Mua tê thép hàn DN50 ở đâu?

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp tê thép hàn DN50 dạng tê đều, tê thu với nhiều lựa chọn kích thước nhánh và chiều dày. Sản phẩm phù hợp cho hệ thống cấp nước, khí, PCCC và các đường ống công nghiệp sử dụng kết nối hàn.

Liên hệ nhận báo giá tốt: 0961.483.239 – 0961.332.786
