Tê thép hàn DN250

Tê thép hàn DN250 là gì?

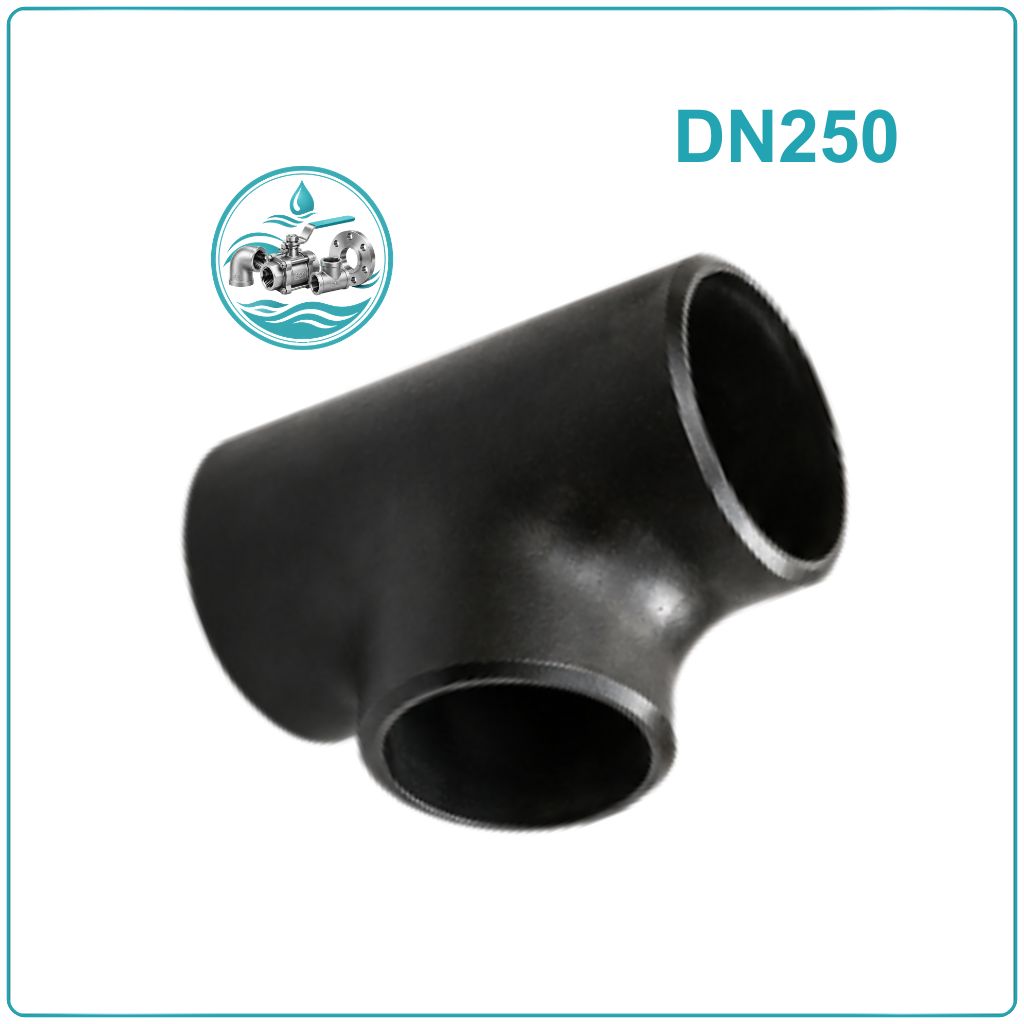

Tê thép hàn DN250 là phụ kiện được sử dụng để tạo điểm chia nhánh trên tuyến đường ống DN250. Sản phẩm có kết cấu hình chữ T, trong đó hai đầu nằm trên tuyến chính và một đầu được bố trí làm đường nhánh. Với cách kết nối hàn, tê được ghép trực tiếp vào đường ống thay vì sử dụng ren hoặc mặt bích.

Quy cách DN250 tương đương 10 inch, đường kính ngoài ống khoảng Φ273.0 mm. Tê thường được chế tạo bằng thép carbon, đáp ứng nhu cầu sử dụng trong các hệ thống đường ống công nghiệp có kích thước lớn. Tùy phương án thiết kế, có thể sử dụng tê đều hoặc tê thu, đồng thời lựa chọn chiều dày SCH phù hợp.

Ưu điểm nổi bật của tê thép hàn DN250

Tê thép hàn DN250 được lựa chọn chủ yếu nhờ khả năng tạo nhánh trực tiếp trên đường ống mà vẫn duy trì kết cấu chắc chắn.

• Liên kết hàn ổn định: Sau khi hoàn thiện mối hàn, tê tạo thành một điểm nối cố định với tuyến ống.
• Kết cấu thép bền: Thép carbon có khả năng chịu lực tốt, phù hợp với đường ống công nghiệp.
• Phù hợp đường kính lớn: DN250 đáp ứng các tuyến có tiết diện và lưu lượng đáng kể.
• Linh hoạt khi chia nhánh: Có thể sử dụng tê đều hoặc giảm kích thước tại đầu nhánh.
• Nhiều lựa chọn chiều dày: SCH20 và SCH40 giúp lựa chọn sản phẩm theo quy cách đường ống.
• Thuận tiện gia công: Đầu hàn được thiết kế để ghép trực tiếp với đường ống thép.

Thông số kỹ thuật tê thép hàn DN250

Cấu tạo của tê thép hàn DN250

Có thể hình dung tê DN250 gồm ba phần kết nối chính:

• Hai đầu chính: bố trí thẳng hàng, dùng để ghép với tuyến ống chính DN250.
• Đầu nhánh: nằm trên thân tê, dùng để kết nối với tuyến ống phụ.
• Thân tê: là phần giao nhau giữa tuyến chính và tuyến nhánh, được chế tạo bằng thép carbon.

Ba đầu nối đều được gia công phục vụ phương pháp hàn đối đầu. Đối với tê thu, đầu nhánh được chế tạo với kích thước nhỏ hơn hai đầu chính. Chiều dày thành có thể lựa chọn theo SCH20 hoặc SCH40.

Phân loại tê thép hàn DN250

Tê đều DN250

Ba đầu kết nối cùng kích thước DN250. Đây là loại phù hợp với phương án thiết kế trong đó đường ống chính và đường nhánh có cùng đường kính.

Tê thu DN250

Hai đầu trên tuyến chính giữ kích thước DN250, trong khi đầu nhánh được giảm xuống. Một số quy cách thường được sử dụng:

• DN250 × DN100
• DN250 × DN125
• DN250 × DN150
• DN250 × DN200

Ứng dụng của tê thép hàn DN250

Tê DN250 thường được bố trí tại các vị trí cần lấy nhánh từ đường ống chính có kích thước lớn.

• Trong hệ thống cấp nước: dùng để chia tuyến cấp nước đến các khu vực hoặc cụm thiết bị khác nhau.
• Trong nhà máy: tạo các nhánh dẫn môi chất từ đường ống trung tâm đến từng khu vực sản xuất.
• Trong hệ thống PCCC: sử dụng tại các tuyến ống lớn cần phân chia đường dẫn đến nhiều khu vực.
• Trong hệ thống khí: kết nối đường ống chính với các tuyến phân phối khí công nghiệp.
• Trong xử lý nước: tạo nhánh cho các tuyến cấp, xả hoặc tuần hoàn trong hệ thống xử lý.
• Trong các tuyến chất lỏng công nghiệp: có thể sử dụng cho dầu và những môi chất tương thích với vật liệu thép carbon.

Cách lắp đặt tê thép hàn DN250

Bước 1: Kiểm tra trước khi thi công

Đối chiếu tê với bản vẽ hoặc yêu cầu kỹ thuật: DN250, kích thước đầu nhánh, SCH và vật liệu. Kiểm tra phần đầu hàn không bị móp, nứt hoặc biến dạng.

Bước 2: Chuẩn bị vị trí lấy nhánh

Đánh dấu chính xác điểm lắp trên đường ống chính. Xác định hướng của đầu nhánh và đảm bảo khu vực xung quanh đủ khoảng trống để thao tác.

Bước 3: Chuẩn bị đầu ống

Cắt và xử lý đầu ống theo yêu cầu của mối hàn. Làm sạch phần kim loại tiếp xúc, loại bỏ ba via, dầu mỡ và các tạp chất bám trên bề mặt.

Bước 4: Định vị tê

Đưa tê DN250 vào vị trí, căn chỉnh hai đầu chính với tuyến ống. Điều chỉnh đầu nhánh đúng hướng trước khi thực hiện hàn đính.

Bước 5: Hàn đính và kiểm tra

Hàn đính tại các điểm cần thiết để giữ tê cố định. Sau đó kiểm tra lại độ thẳng, vị trí đầu nhánh và khe hở trước khi tiến hành hàn chính thức.

Bước 6: Hàn hoàn thiện

Tiến hành hàn toàn bộ chu vi các mối nối theo quy trình phù hợp với vật liệu và chiều dày. Đối với đường ống DN250, cần kiểm soát trình tự hàn để hạn chế biến dạng.

Bước 7: Kiểm tra sau thi công

Làm sạch mối hàn và kiểm tra ngoại quan. Tùy yêu cầu công trình có thể thực hiện thêm kiểm tra không phá hủy, sau đó tiến hành thử áp hoặc thử kín trước khi vận hành.

Lưu ý khi lắp đặt tê thép hàn DN250

• Xác nhận đúng DN250, Φ273.0 mm trước khi gia công.
• Kiểm tra kích thước đầu nhánh của tê thu.
• Đối chiếu SCH của tê với đường ống thực tế.
• Làm sạch hoàn toàn khu vực chuẩn bị hàn.
• Căn chỉnh tê trước khi thực hiện mối hàn cố định.
• Với phụ kiện kích thước lớn, cần sử dụng thiết bị nâng đỡ phù hợp trong quá trình lắp.
• Không đưa hệ thống vào vận hành khi chưa hoàn tất kiểm tra và thử kín.

Kinh nghiệm mua tê thép hàn DN250

• Xác định đúng kiểu tê: Nếu cần chia thành ba tuyến cùng kích thước, chọn tê đều. Nếu đường nhánh nhỏ hơn DN250, xác định kích thước nhánh cụ thể trước khi đặt hàng.
• Kiểm tra chiều dày: SCH20 và SCH40 không nên lựa chọn tùy ý. Cần đối chiếu với chiều dày của đường ống đang sử dụng và yêu cầu kỹ thuật của công trình.
• Kiểm tra vật liệu: Đối với hệ thống công nghiệp, cần xác định loại thép carbon và khả năng tương thích với môi chất.
• Kiểm tra đầu hàn: Mép hàn cần được gia công đồng đều, không có dấu hiệu móp méo hoặc sai lệch ảnh hưởng đến quá trình ghép nối.
• Kiểm tra tiêu chuẩn: Nếu sử dụng cho dự án hoặc nhà máy, nên yêu cầu thông tin tiêu chuẩn sản xuất và chứng từ vật liệu khi cần thiết.

Mua tê thép hàn DN250 ở đâu?

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp tê thép hàn DN250 phục vụ các hệ thống đường ống công nghiệp. Sản phẩm có dạng tê đều, tê thu và các lựa chọn chiều dày phù hợp với từng cấu hình đường ống.

Liên hệ nhận báo giá tốt: 0961.483.239 – 0961.332.786
