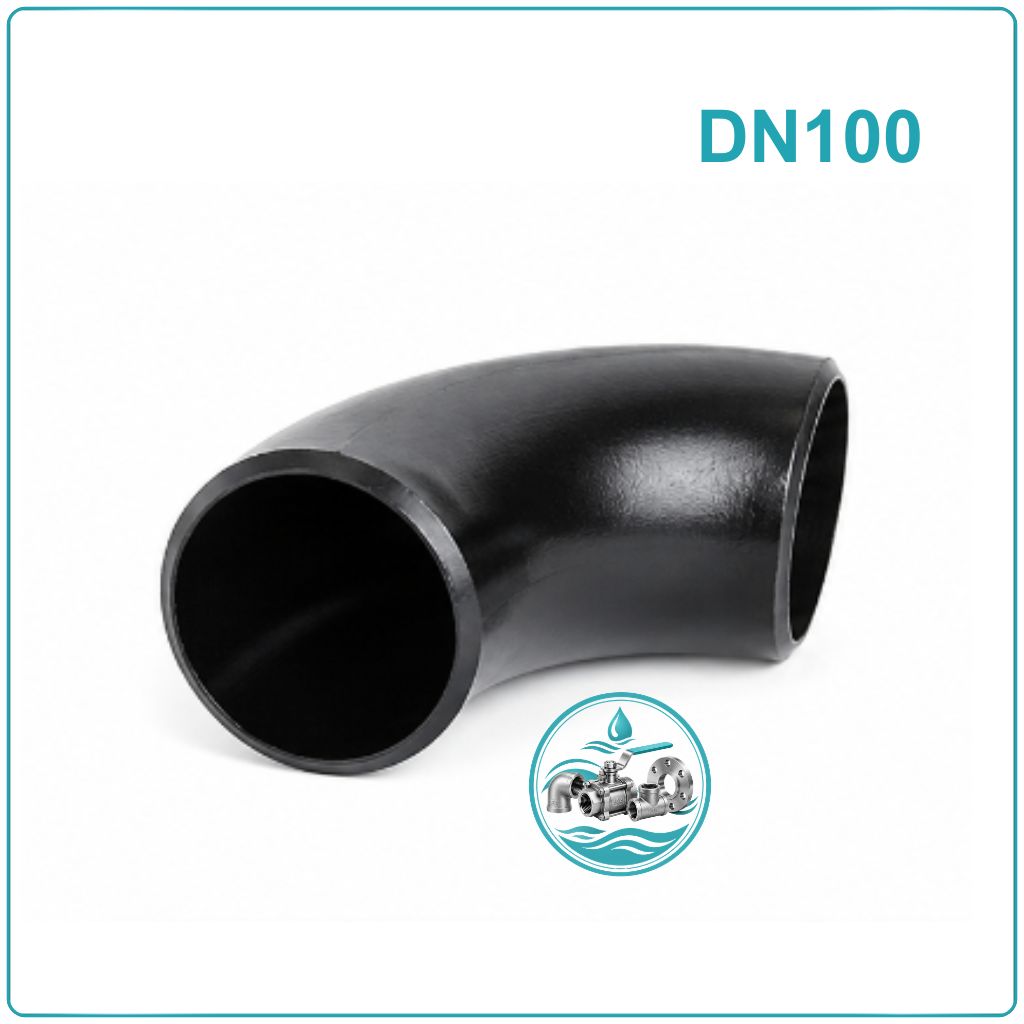

Cút thép hàn DN100

Cút thép hàn DN100 là gì?

Cút thép hàn DN100 là phụ kiện đường ống bằng thép được sử dụng tại những vị trí cần thay đổi hướng của tuyến ống. Sản phẩm có kích thước danh nghĩa DN100, tương đương 4 inch, phù hợp với đường ống có đường kính ngoài khoảng Ø114.3 mm.

Cút được thiết kế với hai đầu kết nối để hàn trực tiếp với đường ống thép. Tùy cách bố trí hệ thống, sản phẩm có thể sử dụng loại 45° hoặc 90°. Ngoài cút đều, DN100 còn có thể lựa chọn dạng cút thu khi cần kết nối giữa các đường ống có kích thước khác nhau.

Với kết cấu thép và phương pháp nối hàn, cút DN100 thích hợp cho các tuyến ống cố định trong hệ thống cấp nước, PCCC, khí, HVAC, nhà máy và nhiều công trình kỹ thuật khác.

Ưu điểm của cút thép hàn DN100

• Kết nối hàn chắc chắn: Hai đầu cút được hàn trực tiếp với đường ống, tạo thành mối nối cố định và phù hợp với hệ thống đường ống yêu cầu độ ổn định cao.
• Kích thước DN100 phổ biến: Quy đổi tương đương 4 inch, thuận tiện khi lắp đặt với các tuyến ống thép DN100.
• Có góc 45° và 90°: Cho phép thay đổi hướng đường ống theo thiết kế mà không cần sử dụng nhiều phụ kiện trung gian.
• Có nhiều lựa chọn độ dày: Cút có thể sử dụng theo cấu hình SCH20 hoặc SCH40, phù hợp với các yêu cầu khác nhau của hệ thống.
• Kết cấu không có ren: Phần kết nối được thực hiện bằng phương pháp hàn nên không chiếm thêm không gian như một số kiểu nối ren.
• Khả năng phối hợp tốt: Có thể kết hợp với ống thép, tê hàn, côn thu, mặt bích hàn và các phụ kiện đường ống khác.
• Phù hợp hệ thống cố định: Đặc biệt thích hợp với các tuyến ống được lắp đặt lâu dài trong nhà máy, nhà xưởng và công trình kỹ thuật.

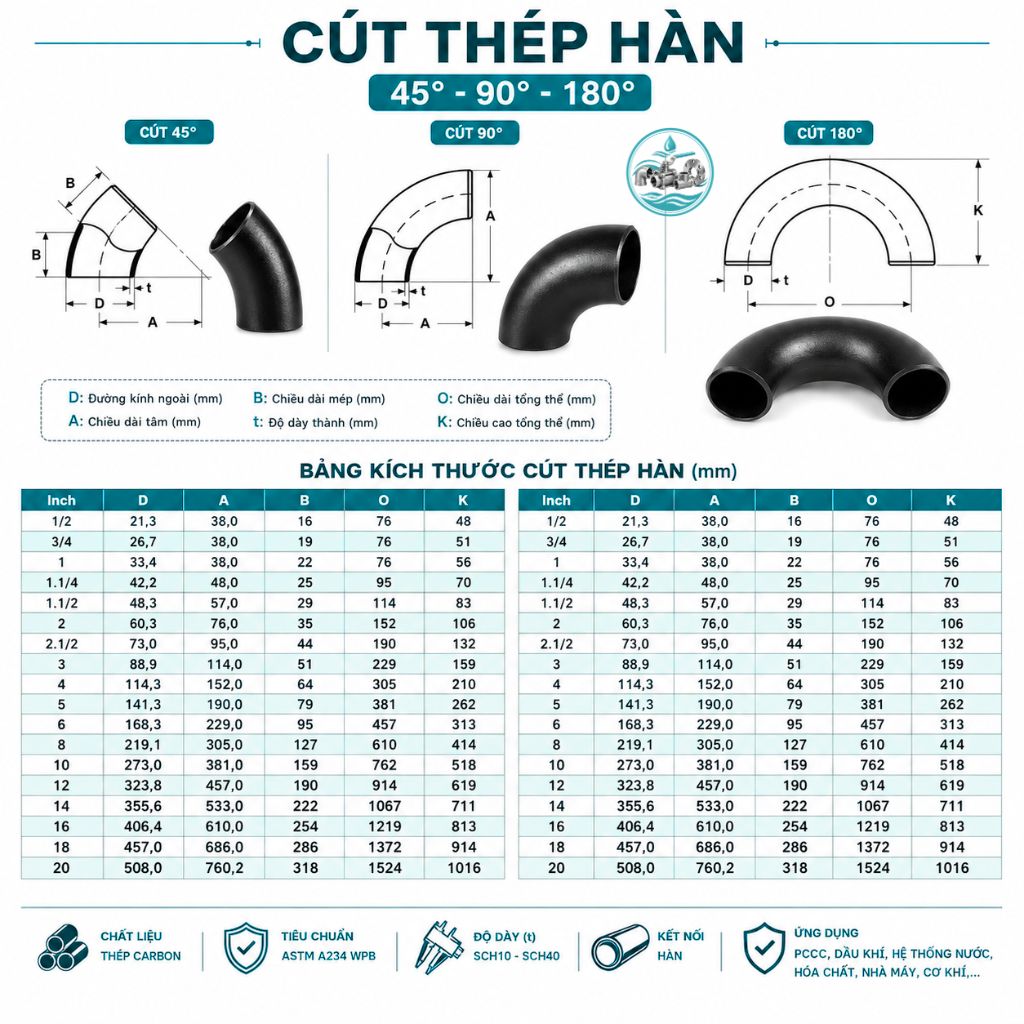

Thông số kỹ thuật cút thép hàn DN100

Thông số	Chi tiết
Tên sản phẩm	Cút thép hàn DN100
Kích thước danh nghĩa	DN100
Kích thước tương đương	4 inch
Đường kính ngoài	Ø114.3 mm
Vật liệu	Thép
Phương pháp kết nối	Hàn
Góc chuyển hướng	45° / 90°
Độ dày thành cút	SCH20 / SCH40
Dạng sản phẩm	Cút đều
Kiểu bán kính	Bán kính ngắn / Bán kính dài
Áp suất làm việc	PN16 – 16 bar
Nhiệt độ làm việc tối đa	120°C
Môi chất sử dụng	Nước, khí và các môi chất phù hợp

Ứng dụng của cút thép hàn DN100

Cút thép hàn DN100 được sử dụng để xử lý các vị trí đổi hướng trên đường ống có kích thước danh nghĩa 4 inch. Nhờ kết nối hàn, sản phẩm phù hợp với những hệ thống cần mối nối cố định và chắc chắn.

Một số ứng dụng tiêu biểu gồm:

• Đường ống cấp nước: sử dụng tại các đoạn cần chuyển hướng tuyến ống DN100 theo mặt bằng công trình.
• Hệ thống PCCC: lắp đặt trên đường ống chữa cháy bằng thép, hỗ trợ thay đổi hướng tuyến tại các vị trí thi công.
• Nhà máy và nhà xưởng: sử dụng trong hệ thống đường ống kỹ thuật, cấp nước và phân phối môi chất.
• Hệ thống khí: kết nối các đoạn ống thép tại vị trí cần thay đổi hướng dòng chảy.
• Hệ thống HVAC: ứng dụng trong các tuyến ống kỹ thuật của công trình dân dụng và công nghiệp.
• Đường ống công nghiệp: kết hợp với các phụ kiện hàn khác để hình thành tuyến ống hoàn chỉnh.

Hướng dẫn lắp đặt cút thép hàn DN100

Việc lắp đặt cút thép hàn cần đảm bảo đúng kích thước, vị trí và hướng chuyển tuyến trước khi thực hiện mối hàn.

Bước 1: Kiểm tra vật tư

Kiểm tra cút DN100, đường ống và các phụ kiện liên quan. Đảm bảo kích thước đường ống phù hợp với cút, đồng thời kiểm tra phần đầu nối không bị móp méo hoặc biến dạng.

Bước 2: Chuẩn bị đầu ống

Làm sạch khu vực cần hàn, loại bỏ dầu mỡ, bụi bẩn, lớp gỉ và các tạp chất có thể ảnh hưởng đến chất lượng mối nối.

Bước 3: Căn chỉnh cút

Đưa cút vào vị trí cần lắp đặt, căn chỉnh đồng tâm với đường ống. Kiểm tra góc chuyển hướng 45° hoặc 90° theo bản vẽ trước khi cố định.

Bước 4: Tiến hành hàn

Thực hiện hàn hai đầu cút với đường ống theo quy trình phù hợp. Trong quá trình hàn cần hạn chế biến dạng và đảm bảo đường hàn liên tục, chắc chắn.

Bước 5: Kiểm tra sau khi hàn

Sau khi mối hàn nguội, tiến hành kiểm tra bề mặt đường hàn và vị trí kết nối. Chỉ đưa hệ thống vào vận hành sau khi xác nhận mối nối đáp ứng yêu cầu kỹ thuật.

Lưu ý khi sử dụng cút thép hàn DN100

• Kiểm tra đúng kích thước DN100 – 4 inch – Ø114.3 mm trước khi lắp đặt.
• Lựa chọn đúng góc 45° hoặc 90° theo hướng tuyến của hệ thống.
• Chọn đúng độ dày SCH20 hoặc SCH40 để đồng bộ với đường ống sử dụng.
• Khi sử dụng cút thu, cần xác định chính xác kích thước hai đầu trước khi đặt hàng.
• Đảm bảo cút và đường ống được căn đồng tâm nhằm hạn chế ứng suất tại khu vực mối nối.
• Mép hàn cần được vệ sinh sạch trước khi thực hiện kết nối.
• Không nên sử dụng sản phẩm vượt quá giới hạn áp suất và nhiệt độ cho phép.
• Với cấu hình tham khảo PN16 – 16 bar, tối đa 120°C, cần đối chiếu điều kiện vận hành thực tế trước khi lựa chọn.
• Sau khi hoàn thành cần kiểm tra mối hàn và thử kín đường ống nếu hệ thống yêu cầu.

Nơi cung cấp cút thép hàn DN100

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp cút thép hàn DN100 phục vụ các hệ thống đường ống công nghiệp, cấp nước, PCCC, khí và công trình kỹ thuật.

Sản phẩm có thể lựa chọn theo góc 45° hoặc 90°, độ dày SCH20, SCH40, dạng cút đều hoặc cút thu tùy theo yêu cầu của tuyến ống.

Khi đặt mua, khách hàng nên cung cấp kích thước đường ống, góc cút và độ dày SCH cần sử dụng để lựa chọn đúng cấu hình. DTA Việt Nam có thể tư vấn đồng bộ cút với các loại ống thép và phụ kiện hàn khác trong cùng hệ thống.

Câu hỏi thường gặp về cút thép hàn DN100

Cút thép hàn DN100 tương đương bao nhiêu inch?

Cút thép hàn DN100 có kích thước danh nghĩa tương đương 4 inch.

Cút thép hàn DN100 có đường kính ngoài bao nhiêu?

Đường kính ngoài tham chiếu của ống DN100 là khoảng Ø114.3 mm.

Cút thép hàn DN100 có những góc nào?

Sản phẩm thường có hai lựa chọn góc chuyển hướng là 45° và 90°, tùy theo thiết kế tuyến ống.

Cút DN100 có SCH20 và SCH40 không?

Có. Cút thép hàn DN100 có thể lựa chọn cấu hình SCH20 hoặc SCH40 tùy yêu cầu về độ dày và sự đồng bộ với đường ống.

Cút thép hàn DN100 kết nối như thế nào?

Sản phẩm sử dụng phương pháp hàn, trong đó hai đầu cút được hàn trực tiếp với đường ống thép.

Cút thép hàn DN100 có loại cút thu không?

Có thể lựa chọn dạng cút thu khi cần thay đổi hướng đồng thời chuyển tiếp từ DN100 sang một kích thước đường ống khác.

Cút thép hàn DN100 chịu áp suất bao nhiêu?

Theo cấu hình thông số đang sử dụng, áp suất làm việc tham khảo của sản phẩm là PN16 tương đương 16 bar.

Nhiệt độ làm việc của cút thép hàn DN100 là bao nhiêu?

Nhiệt độ làm việc tối đa tham khảo là 120°C. Khi sử dụng thực tế cần đối chiếu vật liệu, độ dày và điều kiện vận hành của hệ thống.
