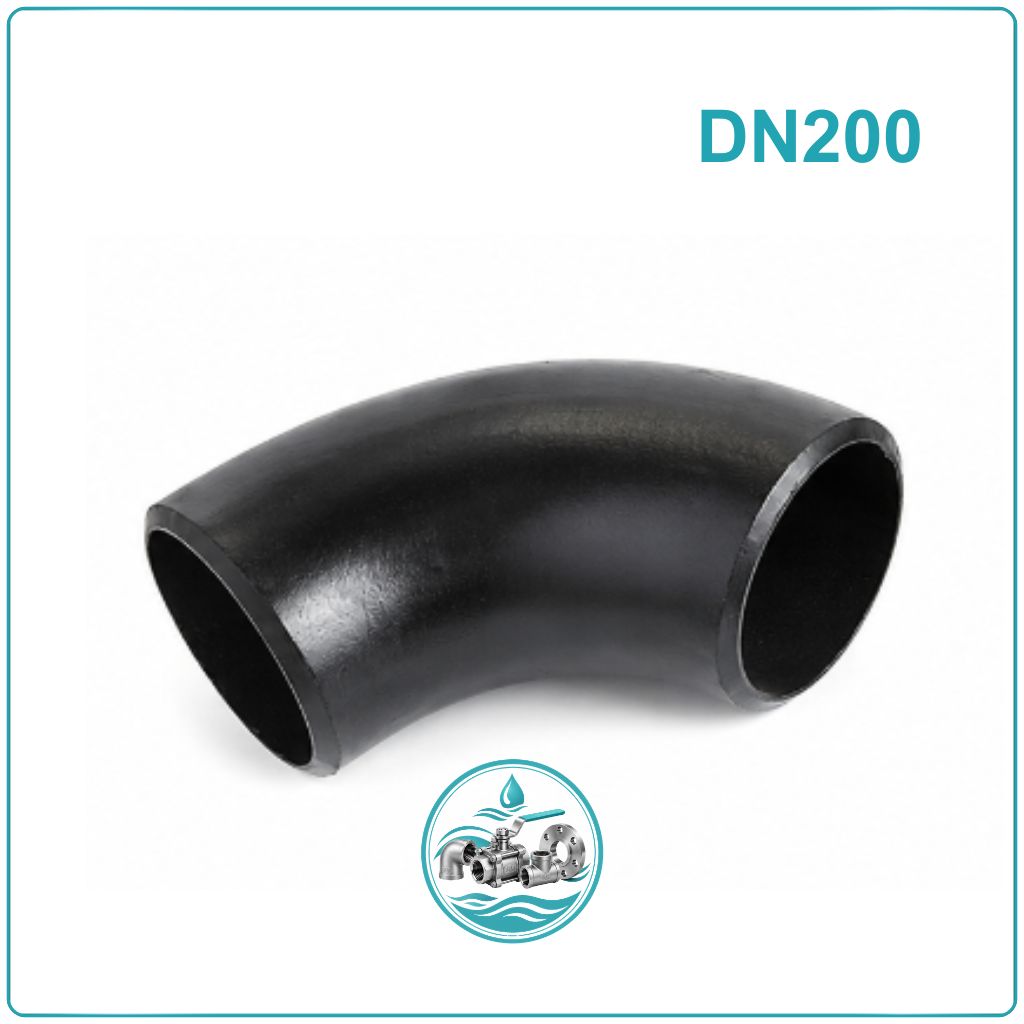

Cút thép hàn DN200

Cút thép hàn DN200 là gì?

Cút thép hàn DN200 là phụ kiện dùng để chuyển hướng cho đường ống thép có kích thước danh nghĩa DN200. Quy cách này tương đương 8 inch, đường kính ngoài ống khoảng Ø219.1 mm. Sản phẩm sử dụng kết nối hàn, phù hợp với các tuyến ống có kích thước lớn trong công nghiệp và công trình kỹ thuật.

Phần thân cút được tạo hình cong giúp thay đổi phương của đường ống tại những vị trí được thiết kế sẵn. Tùy yêu cầu bố trí, cút DN200 có thể sử dụng 45° hoặc 90°. Các lựa chọn SCH20 và SCH40 giúp sản phẩm có thể phối hợp với nhiều cấu hình đường ống cùng kích thước.

Ưu điểm nổi bật của cút thép hàn DN200

• Phù hợp tuyến ống kích thước lớn: DN200 tương đương 8 inch, đáp ứng các hệ thống cần đường kính lưu thông lớn.
• Liên kết hàn trực tiếp: không sử dụng ren, hai đầu cút được nối trực tiếp với đường ống bằng phương pháp hàn.
• Chuyển hướng linh hoạt: hai lựa chọn 45° và 90° giúp điều chỉnh phương tuyến theo thiết kế.
• Hai cấp độ dày phổ biến: SCH20 và SCH40 giúp lựa chọn theo cấu hình thành ống.
• Dạng cút đều DN200: hai đầu cút có cùng kích thước, thuận tiện kết nối với đường ống DN200.
• Kết cấu gọn tại vị trí đổi hướng: hình dạng cong của cút tạo đoạn chuyển tiếp liền mạch giữa hai tuyến ống.
• Khả năng phối hợp cao: có thể kết nối cùng ống thép, tê hàn, mặt bích, van và các phụ kiện khác trong hệ thống.

Thông số kỹ thuật cút thép hàn DN200

Cút thép hàn DN200 được sử dụng ở đâu?

Với kích thước 8 inch, cút thép hàn DN200 thường xuất hiện trên các tuyến ống có lưu lượng lớn hoặc hệ thống cần đường kính dẫn truyền tương đối cao. Sản phẩm được bố trí tại điểm đổi hướng, thay thế cho cách ghép nhiều đoạn ống để tạo góc.

• Trạm cấp nước và hệ thống truyền dẫn: dùng tại các tuyến ống DN200 cần thay đổi phương tuyến.
• Hệ thống chữa cháy: ứng dụng tại các đoạn chuyển hướng của đường ống PCCC kích thước lớn.
• Trạm xử lý nước: sử dụng cho đường ống kết nối giữa các khu vực xử lý, bể chứa và thiết bị.
• Nhà máy công nghiệp: phục vụ các tuyến dẫn nước, khí hoặc môi chất tương thích với vật liệu thép.
• Hệ thống cơ điện: lắp đặt trong các tuyến ống kỹ thuật của công trình có quy mô lớn.
• Hệ thống dẫn khí: dùng tại những vị trí tuyến ống cần đổi hướng nhưng vẫn duy trì kết nối hàn cố định.

Cách lắp đặt cút thép hàn DN200

Đối với cút có kích thước DN200, công tác căn chỉnh trước khi hàn cần được thực hiện kỹ để đảm bảo hai đoạn ống sau khi kết nối nằm đúng hướng.

1. Định vị cút: xác định vị trí lắp đặt trên tuyến ống và lựa chọn góc 45° hoặc 90° theo thiết kế.

2. Kiểm tra quy cách: đối chiếu cút DN200 với đường ống Ø219.1 mm, đồng thời kiểm tra cấu hình SCH20 hoặc SCH40.

3. Chuẩn bị bề mặt: làm sạch đầu ống và đầu cút, loại bỏ dầu, bụi, hơi ẩm, gỉ sét và các tạp chất tại vùng hàn.

4. Căn đồng tâm: đưa cút vào đúng vị trí, căn chỉnh hai đầu kết nối và cố định trước khi thực hiện đường hàn chính.

5. Hàn hoàn thiện: thực hiện mối hàn theo quy trình phù hợp với vật liệu và chiều dày của sản phẩm.

6. Kiểm tra: sau khi hàn cần kiểm tra ngoại quan mối nối, xử lý phần xỉ hàn và thực hiện kiểm tra độ kín hoặc thử áp theo yêu cầu hệ thống.

Những điểm cần lưu ý khi dùng cút DN200

• Đảm bảo đúng quy cách DN200 – 8 inch – Ø219.1 mm trước khi thi công.
• Kiểm tra góc chuyển hướng cần thiết là 45° hay 90°.
• Độ dày SCH20 hoặc SCH40 phải tương thích với đường ống được sử dụng.
• Cút DN200 trong cấu hình này là cút đều, không sử dụng để chuyển đổi sang đường kính khác.
• Đối với đường ống kích thước lớn, cần đảm bảo cút được cố định chắc chắn trong quá trình căn chỉnh và hàn.
• Không để nước, dầu mỡ hoặc tạp chất tồn tại tại khu vực mối nối.
• Sau khi hoàn thiện cần kiểm tra mối hàn trước khi cấp môi chất.
• Thông số tham khảo PN16 – 16 bar, nhiệt độ tối đa 120°C cần được đối chiếu với điều kiện vận hành thực tế.

Đơn vị cung cấp cút thép hàn DN200

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp cút thép hàn DN200 phục vụ các hệ thống đường ống công nghiệp, cấp nước, PCCC, xử lý nước, khí và công trình cơ điện.

Sản phẩm có quy cách DN200 – 8 inch – Ø219.1 mm, dạng cút đều, lựa chọn góc 45° hoặc 90° và độ dày SCH20 hoặc SCH40. Phương pháp kết nối hàn phù hợp với các tuyến ống được lắp đặt cố định.

Khi đặt hàng, khách hàng nên xác định rõ góc cút, độ dày SCH và kích thước đường ống để lựa chọn đúng sản phẩm. DTA Việt Nam có thể cung cấp thêm các phụ kiện thép hàn đồng bộ cho hệ thống DN200.

Câu hỏi thường gặp về cút thép hàn DN200

DN200 tương đương bao nhiêu inch?
DN200 tương đương kích thước danh nghĩa 8 inch.

Cút thép hàn DN200 có đường kính ngoài bao nhiêu?
Đường kính ngoài tham chiếu của đường ống DN200 là khoảng Ø219.1 mm.

Cút thép hàn DN200 có góc 45° và 90° không?
Có. Sản phẩm có thể lựa chọn 45° hoặc 90° tùy theo hướng chuyển tuyến.

Độ dày cút thép hàn DN200 gồm những loại nào?
Cấu hình sản phẩm gồm SCH20 và SCH40.

Cút DN200 có phải cút đều không?
Đúng. Cút thép hàn DN200 trong cấu hình này là cút đều, hai đầu cùng kích thước DN200.

Cút thép hàn DN200 nối với đường ống bằng phương pháp nào?
Sản phẩm sử dụng kết nối hàn, hai đầu cút được hàn trực tiếp với đường ống.

Cút DN200 thường được sử dụng trong hệ thống nào?
Sản phẩm được sử dụng trong hệ thống cấp nước, PCCC, xử lý nước, nhà máy, đường ống khí và các tuyến công nghiệp phù hợp.

Áp suất làm việc tham khảo của cút DN200 là bao nhiêu?
Thông số tham khảo là PN16 tương đương 16 bar. Cần kiểm tra điều kiện vận hành thực tế trước khi lựa chọn.
