Cút thép hàn DN80

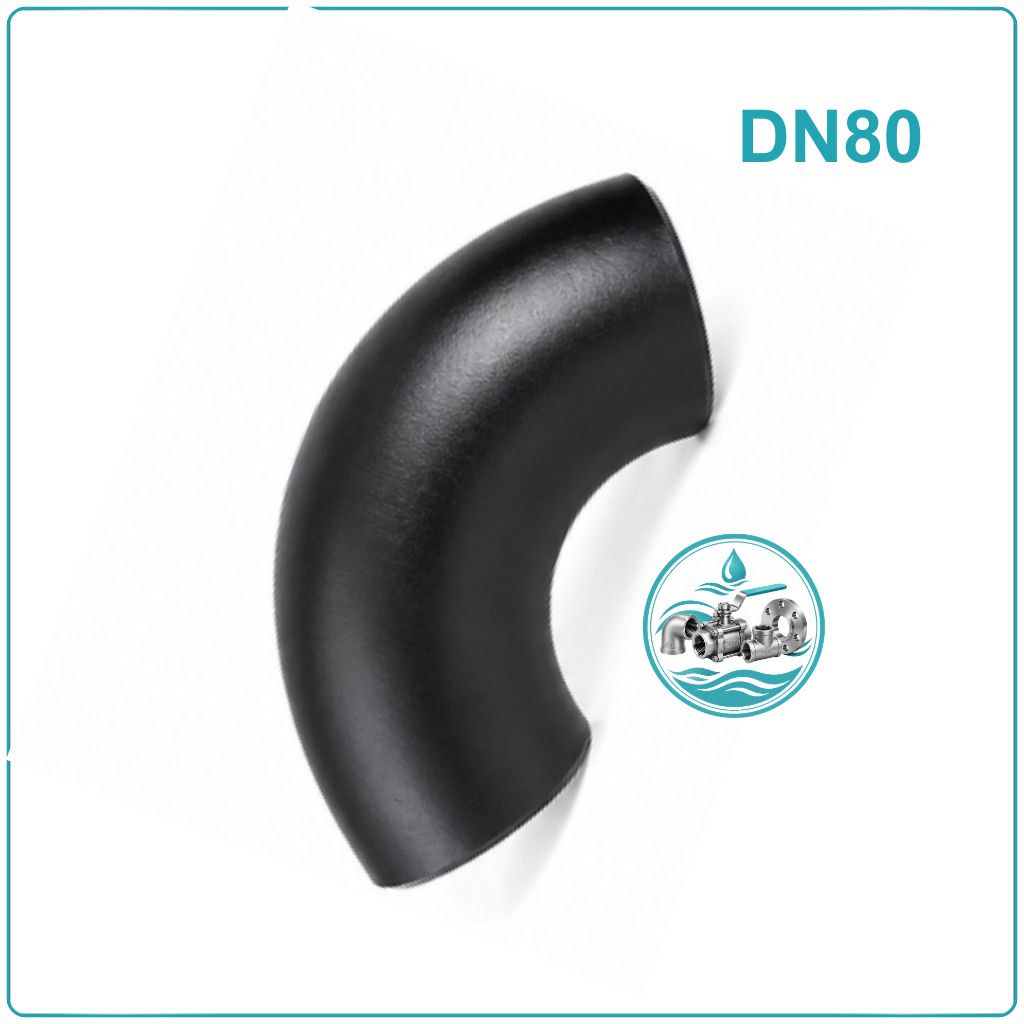

Cút thép hàn DN80 là gì?

Cút thép hàn DN80 là phụ kiện dùng tại các vị trí cần điều chỉnh hướng của đường ống thép có kích thước danh nghĩa DN80. Đây là quy cách tương đương 3 Inch, thường kết nối với đường ống có đường kính ngoài khoảng Phi 90 (Ø88.9 mm). Hai đầu cút được gia công để thực hiện liên kết hàn với đường ống.

Nhờ phần thân cong được tạo hình theo góc định trước, cút DN80 giúp tuyến ống chuyển sang hướng mới mà không phải cắt ghép nhiều đoạn ống để tạo góc. Sản phẩm có lựa chọn 45° và 90°, phù hợp với nhiều cách bố trí đường ống trong hệ thống cấp nước, PCCC, khí và các công trình kỹ thuật.

Ưu điểm của cút thép hàn DN80

Ở kích thước DN80, cút thường được sử dụng cho các tuyến ống có lưu lượng lớn hơn so với nhóm DN nhỏ. Vì vậy, phụ kiện cần bảo đảm sự đồng bộ về kích thước, chiều dày và phương pháp kết nối với toàn bộ tuyến ống.

• Quy cách 3 Inch: DN80 phù hợp với đường ống có đường kính ngoài khoảng Ø88.9 mm.
• Thân cút được tạo hình sẵn: Hỗ trợ thay đổi hướng tuyến mà không cần gia công góc trực tiếp trên đoạn ống.
• Góc 45° và 90°: Phục vụ những vị trí chuyển hướng nhẹ hoặc đổi hướng lớn trong hệ thống.
• Hai đầu hàn: Cho phép kết nối trực tiếp với đường ống, tạo liên kết cố định sau khi thi công.
• Chiều dày SCH20/SCH40: Có thể lựa chọn theo kết cấu và yêu cầu của tuyến ống.
• Vật liệu thép: Đáp ứng yêu cầu cơ học của nhiều hệ thống đường ống công nghiệp.
• Dễ phối hợp với thiết bị: Phù hợp khi đường ống DN80 cần thay đổi hướng để tiếp cận bơm, van hoặc các thiết bị khác.

Thông số kỹ thuật cút thép hàn DN80

Đặc điểm kết nối của cút DN80

Cút thép hàn DN80 sử dụng phương pháp hàn nên vị trí tiếp giáp giữa cút và đường ống cần được chuẩn bị kỹ trước khi thi công. Hai đầu cút có cùng quy cách DN80, phù hợp với tuyến ống có đường kính ngoài khoảng 88.9 mm.

Với cút 45°, hướng đường ống được thay đổi theo góc tương đối nhỏ. Đây là phương án phù hợp khi cần điều chỉnh tuyến nhưng vẫn muốn duy trì hướng đi tương đối mềm giữa hai đoạn ống.

Cút 90° tạo chuyển hướng rõ hơn và thường được bố trí tại những điểm đường ống phải đổi phương. Tùy mặt bằng, cút có thể được sử dụng để đưa tuyến ống từ phương ngang sang phương đứng hoặc ngược lại.

Đối với chiều dày, SCH20 và SCH40 cần được lựa chọn dựa trên đường ống đi kèm. Không nên chọn chiều dày cút tách rời khỏi cấu hình của tuyến ống vì điều này có thể gây khó khăn khi ghép nối và thi công.

Cút thép hàn DN80 thường được lắp đặt ở đâu?

DN80 phù hợp với nhiều tuyến ống có quy mô trung bình và thường được sử dụng tại các vị trí cần chuyển hướng đường ống nhưng vẫn yêu cầu kết nối chắc chắn.

• Trạm bơm và hệ thống cấp nước: Cút được dùng để thay đổi hướng tuyến ống quanh máy bơm, cụm thiết bị hoặc khu vực phân phối nước.
• Đường ống PCCC: Có thể lắp tại những vị trí đổi hướng của tuyến chữa cháy DN80 theo bản vẽ và cấu hình công trình.
• Hệ thống khí kỹ thuật: Phù hợp với các đường ống dẫn khí tương thích với vật liệu thép và điều kiện vận hành cho phép.
• Nhà máy sản xuất: Sử dụng trên đường nước kỹ thuật, đường khí, tuyến phụ trợ hoặc các đường ống dẫn môi chất phù hợp.
• Khu vực cơ điện: Hỗ trợ đưa tuyến ống đi tránh dầm, cột, máy móc và các kết cấu cố định trong công trình.
• Hệ thống xử lý nước: Có thể bố trí tại các đoạn nối giữa bơm, bể, cụm xử lý và tuyến ống phân phối khi cần đổi hướng.

Quy trình thi công cút thép hàn DN80

Với cút DN80, cần xác định hướng chuyển tuyến trước khi cố định mối hàn. Việc căn chỉnh chính xác ngay từ đầu sẽ giúp hạn chế phải tháo dỡ hoặc chỉnh sửa sau khi hoàn thiện.

1. Đọc bản vẽ và xác định hướng: Xác định vị trí cút, góc 45° hoặc 90° và hướng tiếp tục của tuyến ống.
2. Đo đoạn ống cần ghép: Tính toán chiều dài đoạn ống liên quan đến cút để bảo đảm kích thước thực tế phù hợp với vị trí lắp đặt.
3. Làm sạch đầu nối: Vệ sinh bề mặt đầu ống và đầu cút, loại bỏ bụi, dầu mỡ hoặc lớp bẩn ảnh hưởng đến quá trình hàn.
4. Lắp thử: Đưa cút vào vị trí, kiểm tra hướng và độ đồng tâm trước khi tạo mối hàn giữ.
5. Cố định: Thực hiện các điểm hàn giữ để hạn chế cút bị xoay hoặc lệch vị trí.
6. Hàn hoàn chỉnh: Tiến hành mối hàn quanh chu vi tiếp xúc theo quy trình thi công thích hợp.
7. Kiểm tra: Sau khi hàn, kiểm tra ngoại quan mối nối và xác nhận hướng tuyến đúng với thiết kế trước khi vận hành.

Lưu ý quan trọng khi dùng cút thép hàn DN80

• Kiểm tra đúng quy cách DN80 – 3 Inch – Phi 90.
• Đối chiếu đường kính ngoài khoảng Ø88.9 mm với đường ống trước khi thi công.
• Xác định góc cút trước khi ghép để tránh phải điều chỉnh lại hướng tuyến sau khi hàn.
• SCH20 và SCH40 phải được lựa chọn phù hợp với chiều dày đường ống.
• Đầu ống và đầu cút phải được làm sạch trước khi thực hiện mối hàn.
• Đối với đường ống DN80, cần bố trí giá đỡ phù hợp để giảm tải trọng tác động lên vị trí cút.
• Không đưa hệ thống vào vận hành khi mối hàn chưa được kiểm tra đầy đủ.
• Áp suất sử dụng không vượt quá PN16 – 16 bar và nhiệt độ tối đa 120°C theo cấu hình sản phẩm.

Giải đáp nhanh về cút thép hàn DN80

Cút thép hàn DN80 tương đương đường ống bao nhiêu Inch?
DN80 tương đương 3 Inch, với đường kính ngoài của đường ống khoảng 88.9 mm.

DN80 còn được gọi là Phi bao nhiêu?
Cút thép hàn DN80 thường được gọi là Phi 90, tương ứng đường kính ngoài thực tế khoảng Ø88.9 mm.

Cút DN80 có những góc chuyển hướng nào?
Hai góc phổ biến là 45° và 90°. Việc chọn góc phụ thuộc vào hướng tuyến cần bố trí.

Cút thép hàn DN80 có phải cút đều không?
Đúng. Sản phẩm là cút đều DN80, hai đầu có cùng quy cách để kết nối với đường ống DN80.

DN80 có thể lựa chọn SCH20 và SCH40 không?
Có. Cút có các lựa chọn chiều dày SCH20 và SCH40, cần chọn đồng bộ với đường ống.

Cút DN80 kết nối với đường ống bằng cách nào?
Sản phẩm sử dụng kết nối hàn. Đầu cút được căn chỉnh với đầu ống trước khi thực hiện mối hàn hoàn thiện.

Cút DN80 có sử dụng cho hệ thống nước không?
Có. Cút có thể sử dụng trên các tuyến nước phù hợp với vật liệu thép và giới hạn áp suất, nhiệt độ của hệ thống.

Nơi cung cấp cút thép hàn DN80

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp cút thép hàn DN80 cho hệ thống cấp nước, PCCC, xử lý nước, cơ điện và các tuyến đường ống công nghiệp.

Sản phẩm có quy cách DN80 – 3 Inch – Phi 90, kết nối hàn, góc 45° hoặc 90°, chiều dày SCH20/SCH40. Khi đặt hàng, khách hàng có thể cung cấp góc cút, chiều dày và số lượng để được tư vấn đúng cấu hình.
