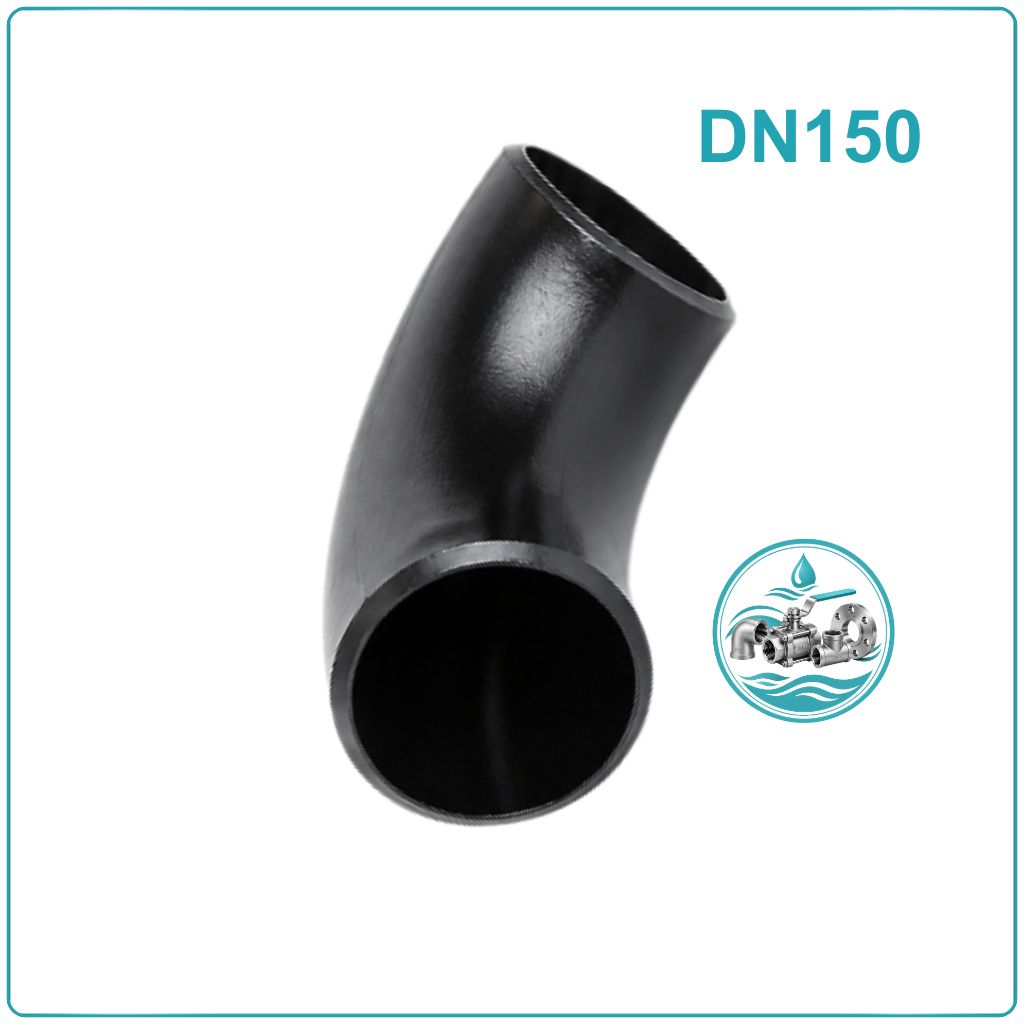

Cút thép hàn DN150

Cút thép hàn DN150 là gì?

Cút thép hàn DN150 được sử dụng để tạo đoạn chuyển hướng trên đường ống thép có kích thước danh nghĩa DN150. Đây là kích thước tương đương 6 inch, với đường kính ngoài ống khoảng Ø168.3 mm. Sản phẩm có hai đầu kết nối dạng hàn, phù hợp với các tuyến ống được thi công cố định.

Thiết kế thân cong giúp cút chuyển hướng đường ống mà không cần ghép nhiều đoạn ống ngắn tại vị trí đổi hướng. Tùy sơ đồ hệ thống, cút DN150 có thể lựa chọn 45° hoặc 90°. Về độ dày, sản phẩm có các cấu hình SCH20 và SCH40, thuận tiện khi lựa chọn theo đường ống và yêu cầu kỹ thuật của công trình.

Ưu điểm của cút thép hàn DN150

• Thích hợp đường ống DN150: kích thước 6 inch đáp ứng các tuyến ống có đường kính ngoài khoảng Ø168.3 mm.
• Khả năng liên kết ổn định: hai đầu cút được hàn trực tiếp với đường ống, tạo thành kết cấu liền tại vị trí kết nối.
• Hỗ trợ thay đổi hướng tuyến: góc 45° và 90° giúp bố trí đường ống theo nhiều phương án thi công khác nhau.
• Lựa chọn SCH20 và SCH40: cho phép đồng bộ độ dày thành cút với cấu hình đường ống sử dụng.
• Thiết kế cút đều: hai đầu kết nối cùng kích thước DN150, phù hợp với tuyến ống DN150.
• Hình dạng cong liền khối: tạo chuyển tiếp hướng tuyến gọn hơn so với việc ghép nhiều đoạn ống để tạo góc.
• Phù hợp đường ống cố định: có thể sử dụng trong các hệ thống kỹ thuật, công nghiệp và hạ tầng có yêu cầu kết nối hàn.

Thông số kỹ thuật cút thép hàn DN150

Ứng dụng thực tế của cút thép hàn DN150

DN150 là kích thước thường được sử dụng trên các tuyến ống có yêu cầu lưu lượng lớn hơn so với các đường ống dân dụng nhỏ. Cút thép hàn DN150 được bố trí tại các điểm mà tuyến ống cần đổi phương nhưng vẫn phải duy trì kết cấu hàn cố định.

• Đường ống cấp nước quy mô lớn: sử dụng tại các tuyến truyền dẫn, phân phối nước và hệ thống kỹ thuật của công trình.
• Mạng lưới PCCC: lắp tại các vị trí chuyển hướng của đường ống chữa cháy DN150.
• Hệ thống xử lý nước: kết nối các đoạn ống thép tại khu vực bể, trạm xử lý và tuyến phân phối.
• Nhà máy công nghiệp: sử dụng trong các tuyến vận chuyển nước, khí và môi chất phù hợp.
• Hệ thống cơ điện công trình: ứng dụng tại các tuyến ống kỹ thuật cần đổi hướng theo mặt bằng lắp đặt.
• Đường ống dẫn khí: hỗ trợ thay đổi phương của tuyến ống tại các vị trí được thiết kế sẵn.

Quy trình lắp đặt cút thép hàn DN150

Với kích thước DN150, việc căn chỉnh trước khi hàn cần được thực hiện cẩn thận để hạn chế sai lệch tại vị trí kết nối.

1. Đối chiếu bản vẽ: xác định vị trí cút, hướng tuyến và góc chuyển hướng cần sử dụng.
2. Kiểm tra vật tư: kiểm tra cút DN150, đường ống Ø168.3 mm và xác nhận độ dày SCH20 hoặc SCH40 theo thiết kế.
3. Gia công đầu nối: xử lý và vệ sinh mép ống, đảm bảo khu vực chuẩn bị hàn không còn dầu mỡ, bụi hoặc tạp chất.
4. Lắp thử và căn chỉnh: đưa cút vào vị trí, căn đồng tâm với đường ống rồi cố định tạm thời.
5. Hàn kết nối: tiến hành hàn hai đầu cút theo quy trình thi công phù hợp với vật liệu và chiều dày.
6. Hoàn thiện: loại bỏ xỉ hàn, kiểm tra đường hàn và thực hiện kiểm tra độ kín hoặc thử áp theo yêu cầu của hệ thống.

Lưu ý khi sử dụng cút thép hàn DN150

• Kiểm tra đúng quy cách DN150 – 6 inch – Ø168.3 mm trước khi lắp đặt.
• Xác định góc cút 45° hoặc 90° theo hướng chuyển tuyến thực tế.
• Độ dày SCH20 hoặc SCH40 cần được lựa chọn đồng bộ với đường ống và yêu cầu thiết kế.
• Đây là loại cút đều, hai đầu kết nối có cùng kích thước DN150.
• Đảm bảo cút không bị biến dạng trong quá trình vận chuyển, tập kết và thi công.
• Không thực hiện hàn khi bề mặt kết nối còn dầu, nước hoặc các chất gây ảnh hưởng đến mối hàn.
• Cần kiểm tra độ thẳng và độ đồng tâm của tuyến ống trước khi cố định cút.
• Sau khi hoàn thành mối nối nên tiến hành kiểm tra trước khi cấp môi chất vào hệ thống.
• Thông số tham khảo của sản phẩm là PN16 – 16 bar, nhiệt độ tối đa 120°C; điều kiện thực tế cần được đối chiếu trước khi vận hành.

Địa chỉ cung cấp cút thép hàn DN150

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp cút thép hàn DN150 phục vụ các hệ thống đường ống cấp nước, PCCC, xử lý nước, nhà máy và công trình công nghiệp.

Cút DN150 có thể lựa chọn theo góc 45° hoặc 90° và độ dày SCH20 hoặc SCH40. Sản phẩm dạng cút đều, phù hợp để kết nối với đường ống cùng kích thước DN150 bằng phương pháp hàn.

Khi đặt hàng, khách hàng nên xác định trước kích thước DN, góc chuyển hướng và độ dày SCH để lựa chọn đúng cấu hình. DTA Việt Nam có thể cung cấp đồng bộ các phụ kiện thép hàn khác cho tuyến đường ống.

Câu hỏi thường gặp về cút thép hàn DN150

Cút thép hàn DN150 tương đương bao nhiêu inch?
DN150 tương đương kích thước danh nghĩa 6 inch.

Đường kính ngoài của cút thép hàn DN150 là bao nhiêu?
Đường kính ngoài tham chiếu của đường ống DN150 là khoảng Ø168.3 mm.

Cút thép hàn DN150 có góc 45° không?
Có. Sản phẩm có lựa chọn 45° và 90° tùy theo yêu cầu chuyển hướng của tuyến ống.

Cút DN150 có độ dày SCH20 và SCH40 không?
Có. Hai cấu hình độ dày được sử dụng cho sản phẩm là SCH20 và SCH40.

Cút thép hàn DN150 là cút đều hay cút thu?
Cút thép hàn DN150 trong cấu hình này là cút đều, hai đầu kết nối cùng kích thước DN150.

Cút DN150 kết nối với đường ống bằng cách nào?
Sản phẩm sử dụng phương pháp hàn, hai đầu cút được hàn trực tiếp với đường ống thép.

Áp suất làm việc của cút thép hàn DN150 là bao nhiêu?
Thông số tham khảo là PN16 tương đương 16 bar. Khi sử dụng cần đối chiếu với điều kiện vận hành và cấu hình thực tế của hệ thống.
