Khớp nối mềm cao su DN150

Khớp nối mềm cao su DN150 là gì?

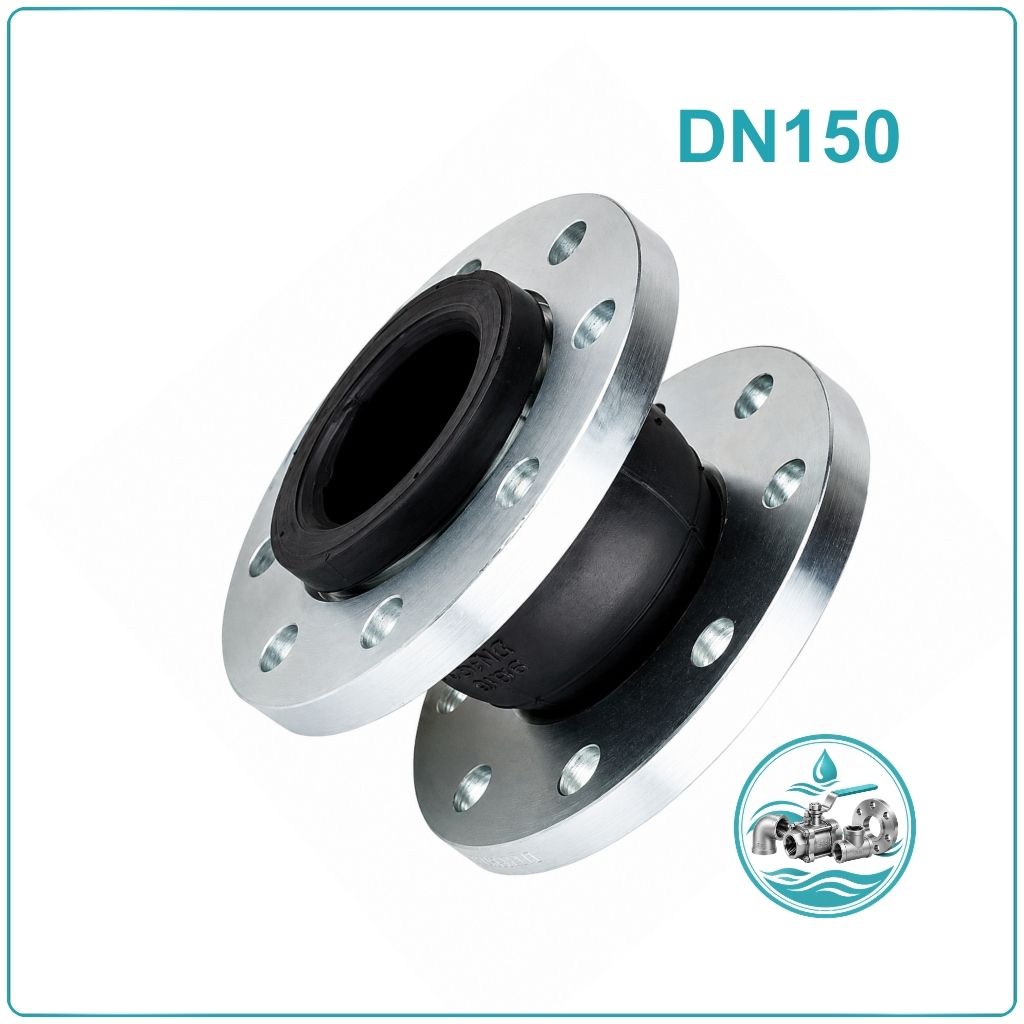

Khớp nối mềm cao su DN150 có phần thân bằng cao su đàn hồi kết hợp hai đầu mặt bích, được lắp tại vị trí kết nối trên đường ống. Thiết kế này cho phép khớp nối hấp thụ một phần rung động và chuyển vị nhỏ phát sinh trong hệ thống.

DN150 = 6 inch = phi Ø168 mm, sử dụng kết nối mặt bích, phù hợp với các tuyến cấp nước, PCCC, trạm bơm, HVAC và đường ống công nghiệp.

Thông số kỹ thuật khớp nối mềm cao su DN150

Thông số	Chi tiết
Tên sản phẩm	Khớp nối mềm cao su DN150
Kích thước danh nghĩa	DN150
Kích thước inch	6 inch
Đường kính ống	Ø168 mm
Kiểu kết nối	Mặt bích
Vật liệu thân	Cao su EPDM / NBR
Vật liệu mặt bích	Thép / inox
Áp lực làm việc	PN10 / PN16
Tiêu chuẩn mặt bích	BS4504 / JIS10K
Chiều dài tham khảo	170 – 220 mm
Môi trường sử dụng	Nước, PCCC, HVAC, xử lý nước, đường ống công nghiệp

Phân loại khớp nối mềm cao su DN150

Theo vật liệu mặt bích

• Khớp cao su mặt bích thép: Là lựa chọn phổ biến cho các tuyến đường ống cấp nước, PCCC và hệ thống công nghiệp. Vật liệu thép có độ cứng tốt, phù hợp với các vị trí cần liên kết chắc chắn.
• Khớp cao su mặt bích inox: Được lựa chọn khi hệ thống có yêu cầu cao hơn về khả năng chống ăn mòn. Loại này phù hợp với một số môi trường ẩm, hóa chất nhẹ hoặc khu vực cần hạn chế hiện tượng oxy hóa.

Theo cấp áp lực

• DN150 PN10: Dùng cho các hệ thống có áp lực làm việc danh nghĩa đến 10 bar, phù hợp với nhiều tuyến cấp thoát nước và hệ thống kỹ thuật.
• DN150 PN16: Phù hợp với đường ống yêu cầu áp lực danh nghĩa 16 bar, thường được sử dụng tại các tuyến cấp nước, trạm bơm và hệ thống công nghiệp. Các cấu hình DN150 PN10 và PN16 đều được sử dụng phổ biến trên dòng khớp nối mềm cao su mặt bích.

Theo tiêu chuẩn mặt bích

• BS4504: Phù hợp với hệ thống sử dụng mặt bích theo tiêu chuẩn BS. Với DN150, mặt bích BS4504 có quy cách riêng về đường kính ngoài, vòng bu lông và số lượng lỗ.
• JIS10K: Được sử dụng trên các hệ thống đường ống theo tiêu chuẩn JIS, thuận tiện khi đồng bộ với van và thiết bị có mặt bích cùng tiêu chuẩn.

Cấu tạo khớp nối mềm cao su DN150

Khớp nối mềm DN150 được tạo thành từ phần thân đàn hồi và hệ thống mặt bích liên kết. Mỗi bộ phận đảm nhiệm một chức năng riêng trong quá trình vận hành:

• Thân cao su: tạo độ mềm và khả năng đàn hồi cho khớp nối.
• Lớp gia cường: giúp thân cao su ổn định hơn khi chịu áp lực.
• Mặt bích hai đầu: tạo điểm liên kết với đường ống hoặc thiết bị.
• Vòng gia cố: hỗ trợ duy trì hình dạng của thân khớp nối.
• Bề mặt làm kín: kết hợp với gioăng và mặt bích đường ống để hạn chế rò rỉ.

Đặc điểm của khớp nối mềm cao su DN150

Khớp nối DN150 được thiết kế để xử lý các tác động thường xuất hiện tại những tuyến ống có kích thước lớn.

• Thân cao su có khả năng đàn hồi.
• Hỗ trợ hấp thụ rung động từ máy bơm và thiết bị.
• Giảm truyền chấn động sang đường ống.
• Hạn chế tiếng ồn do rung động cơ học.
• Hỗ trợ bù một phần chuyển vị nhỏ.
• Kết nối mặt bích thuận tiện cho việc tháo lắp.
• Có thể lựa chọn PN10 hoặc PN16 theo yêu cầu hệ thống.
• Có nhiều lựa chọn về vật liệu mặt bích.

Công dụng của khớp nối mềm cao su DN150

Giảm rung tại khu vực máy bơm

Khớp nối thường được bố trí tại đầu hút hoặc đầu xả của máy bơm để hấp thụ một phần rung động trong quá trình thiết bị hoạt động.

Hạn chế truyền lực lên đường ống

Thân cao su tạo ra một vùng kết nối có độ đàn hồi, giúp giảm sự truyền trực tiếp của dao động từ thiết bị sang đường ống.

Hỗ trợ bù chuyển vị

Khi đường ống có sự dịch chuyển nhỏ do rung động hoặc thay đổi nhiệt độ, khớp nối có thể hấp thụ một phần chuyển động này.

Giảm ảnh hưởng lên thiết bị

Việc hạn chế rung và chấn động giúp giảm tác động cơ học lên van, bơm và các thiết bị kết nối trên tuyến ống.

Hỗ trợ bảo trì hệ thống

Kết nối mặt bích cho phép tháo rời khớp nối tương đối thuận tiện khi cần kiểm tra hoặc thay thế.

Khớp nối mềm cao su DN150 được dùng ở đâu?

Với kích thước 6 inch, khớp nối mềm DN150 thường xuất hiện tại các hệ thống có lưu lượng tương đối lớn và sử dụng đường ống mặt bích.

• Hệ thống cấp nước sạch.
• Trạm bơm cấp nước.
• Hệ thống phòng cháy chữa cháy.
• Đường ống nước thải.
• Nhà máy xử lý nước.
• Hệ thống HVAC.
• Đường ống trong nhà máy sản xuất.
• Hệ thống dẫn khí và một số môi chất công nghiệp phù hợp với vật liệu cao su.

Lắp đặt khớp nối mềm cao su DN150 như thế nào?

Bước 1: Kiểm tra kích thước

Xác định đường ống sử dụng đúng kích thước DN150 và kiểm tra khoảng cách giữa hai mặt bích trước khi lắp.

Bước 2: Đối chiếu tiêu chuẩn mặt bích

Kiểm tra mặt bích của khớp nối với mặt bích trên đường ống hoặc thiết bị. Cần đảm bảo đúng tiêu chuẩn và vị trí lỗ bu lông.

Bước 3: Đưa khớp nối vào vị trí

Đặt khớp nối mềm DN150 vào giữa hai mặt bích, căn chỉnh đồng tâm trước khi cố định.

Bước 4: Lắp bu lông và siết đều

Đưa bu lông qua các lỗ mặt bích rồi siết theo thứ tự đối xứng. Không nên siết lệch một phía vì có thể làm biến dạng phần cao su.

Bước 5: Kiểm tra hoàn thiện

Kiểm tra toàn bộ vị trí kết nối, gioăng và bu lông. Sau đó vận hành thử để kiểm tra độ kín và tình trạng rung động của hệ thống.

Lưu ý: Khớp nối mềm không nên được sử dụng để thay thế hệ thống giá đỡ đường ống. Với tuyến DN150, cần bố trí giá đỡ phù hợp để trọng lượng đường ống không truyền trực tiếp lên thân cao su.

Lưu ý khi lựa chọn khớp nối mềm cao su DN150

Đối với DN150, ngoài việc xác định đúng kích thước, cần kiểm tra sự đồng bộ giữa khớp nối và hệ thống mặt bích hiện có.

• Xác định đúng DN150 – 6 inch – Ø168 mm.
• Kiểm tra tiêu chuẩn mặt bích trước khi đặt hàng.
• Xác định áp lực làm việc thực tế để chọn PN10 hoặc PN16.
• Chọn vật liệu mặt bích phù hợp với môi trường lắp đặt.
• Chọn EPDM, NBR hoặc vật liệu cao su phù hợp với môi chất.
• Kiểm tra chiều dài lắp đặt của khớp nối.
• Đảm bảo hai mặt bích được căn đồng tâm.
• Không dùng bu lông để kéo ép khớp nối về đúng khoảng cách nếu khoảng cách lắp đặt không phù hợp.
• Bố trí giá đỡ và điểm cố định đường ống hợp lý.
• Với hệ thống máy bơm, nên xác định vị trí lắp đặt dựa trên thiết kế tổng thể của tuyến ống.

DTA Việt Nam cung cấp khớp nối mềm cao su DN150

DTA Việt Nam cung cấp khớp nối mềm cao su DN150 phục vụ các hệ thống đường ống nước, PCCC, trạm bơm, HVAC và đường ống công nghiệp.

Sản phẩm có kích thước DN150, 6 inch, phi Ø168 mm, sử dụng kết nối mặt bích và có các lựa chọn áp lực PN10, PN16. DTA Việt Nam tư vấn sản phẩm dựa trên kích thước đường ống, tiêu chuẩn mặt bích, áp lực làm việc và vật liệu phù hợp với từng hệ thống.

Khách hàng cần khớp nối mềm cao su DN150 có thể liên hệ DTA Việt Nam để được tư vấn cấu hình phù hợp.

Điện thoại: 0961.332.786 – 0961.483.239

Câu hỏi thường gặp về khớp nối mềm DN150

Khớp nối mềm cao su DN150 là bao nhiêu inch?

Khớp nối mềm cao su DN150 tương đương 6 inch, đường kính ngoài ống tham khảo khoảng Ø168 mm.

Khớp nối mềm DN150 sử dụng kiểu kết nối nào?

DN150 sử dụng kết nối mặt bích, phù hợp với các hệ thống đường ống có kết cấu mặt bích tương ứng.

Khớp nối mềm cao su DN150 có PN10 và PN16 không?

Có. PN10 và PN16 là hai cấp áp lực phổ biến của khớp nối mềm cao su DN150.

DN150 có thể dùng mặt bích BS4504 và JIS10K không?

Có thể lựa chọn cấu hình mặt bích theo BS4504 hoặc JIS10K, tùy thiết kế của hệ thống và tiêu chuẩn mặt bích đang sử dụng. Một số sản phẩm DN150 trên thị trường cũng có các lựa chọn tiêu chuẩn khác như DIN hoặc ANSI.

Khớp nối mềm DN150 có tác dụng gì?

Sản phẩm giúp giảm rung, giảm chấn, hạn chế truyền dao động và hỗ trợ bù chuyển vị nhỏ tại vị trí kết nối giữa đường ống với thiết bị.

DN150 thường lắp ở vị trí nào?

Khớp nối thường được lắp tại khu vực gần máy bơm, thiết bị cơ khí, van hoặc các vị trí đường ống có rung động, ngoài ra còn được sử dụng trong hệ thống cấp nước, PCCC, HVAC và xử lý nước.
