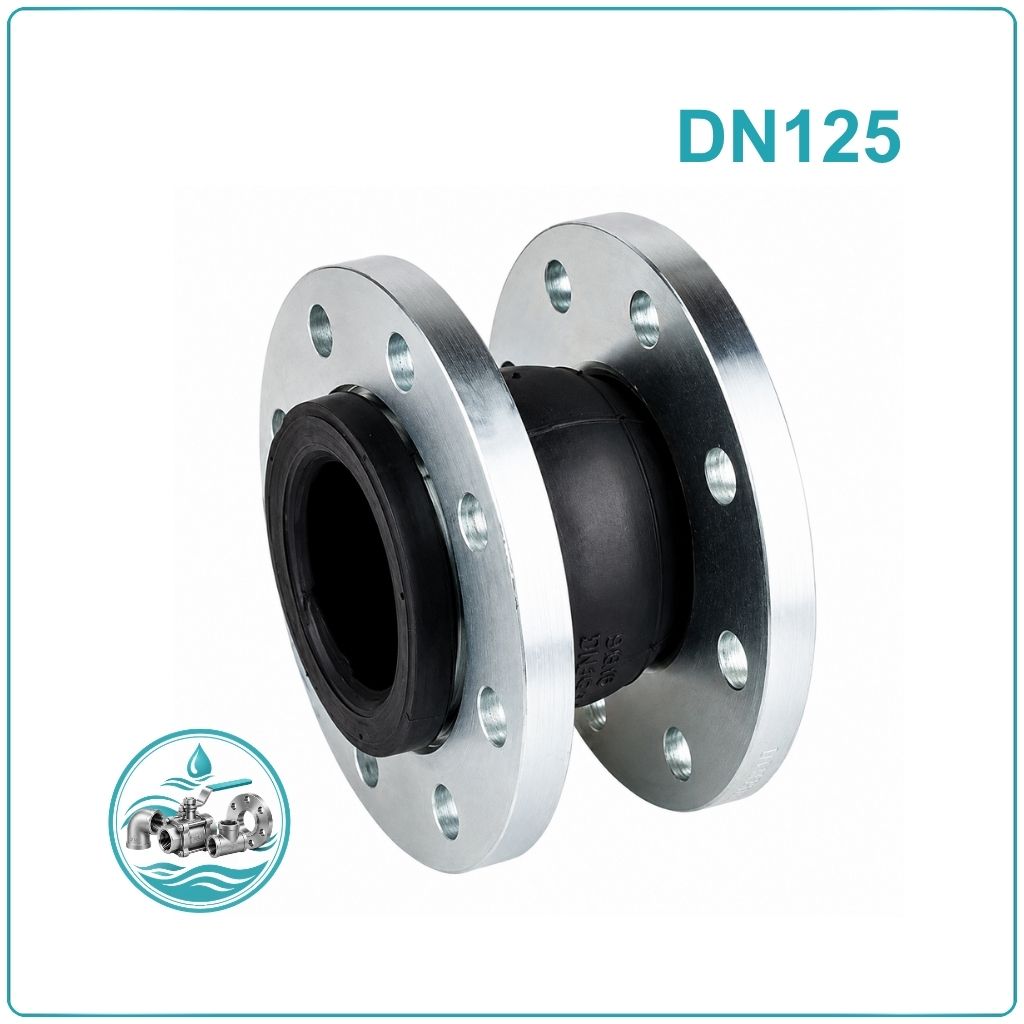

Khớp nối mềm cao su DN125

Khớp nối mềm cao su DN125 là gì?

Khớp nối mềm cao su DN125 là loại khớp nối sử dụng thân cao su đàn hồi kết hợp hai đầu mặt bích để kết nối với đường ống hoặc thiết bị. Kết cấu mềm giúp giảm rung, hạn chế tiếng ồn và bù một phần chuyển vị trong quá trình hệ thống vận hành.

DN125 = 5 inch = phi Ø140 mm, sử dụng kết nối mặt bích, phù hợp với các tuyến đường ống có kích thước trung bình đến lớn.

Thông số kỹ thuật khớp nối mềm cao su DN125

Thông số	Chi tiết
Tên sản phẩm	Khớp nối mềm cao su DN125
Kích thước danh nghĩa	DN125
Kích thước inch	5 inch
Đường kính ống	Ø140 mm
Kiểu kết nối	Mặt bích
Vật liệu thân	Cao su đàn hồi EPDM / NBR
Vật liệu mặt bích	Thép / inox
Áp lực làm việc	PN10 / PN16
Tiêu chuẩn mặt bích	BS4504 / JIS10K
Môi trường sử dụng	Nước, PCCC, HVAC, xử lý nước, đường ống công nghiệp

Phân loại khớp nối mềm cao su DN125

Theo chất liệu mặt bích

• Mặt bích thép: Được sử dụng phổ biến trên hệ thống cấp nước, PCCC, trạm bơm và các tuyến ống công nghiệp. Kết cấu chắc chắn, phù hợp với những hệ thống cần khả năng chịu lực tốt.
• Mặt bích inox: Thích hợp với môi trường có yêu cầu cao hơn về khả năng chống ăn mòn, đặc biệt tại khu vực ẩm ướt hoặc một số hệ thống xử lý nước.

Theo áp lực làm việc

• Khớp nối mềm DN125 PN10: Phù hợp với các đường ống làm việc ở mức áp lực danh nghĩa 10 bar.
• Khớp nối mềm DN125 PN16: Dùng cho hệ thống yêu cầu mức áp lực danh nghĩa cao hơn, thường gặp trong tuyến cấp nước, PCCC và đường ống công nghiệp. Các sản phẩm DN125 PN10/PN16 dạng mặt bích được sử dụng khá phổ biến.

Theo tiêu chuẩn mặt bích

• BS4504: Phù hợp với các hệ thống sử dụng mặt bích theo tiêu chuẩn BS.
• JIS10K: Thường gặp trong các hệ thống đường ống sử dụng thiết bị và phụ kiện theo tiêu chuẩn JIS của Nhật Bản.

Cấu tạo khớp nối mềm cao su DN125

Khớp nối mềm cao su DN125 gồm nhiều bộ phận phối hợp với nhau để vừa đảm bảo độ kín vừa tạo khả năng đàn hồi cho đường ống:

• Thân cao su: là phần chính có độ đàn hồi, thực hiện chức năng hấp thụ rung động và giảm chấn.
• Lớp bố gia cường: nằm bên trong thân cao su, giúp tăng độ ổn định khi khớp nối chịu áp lực.
• Mặt bích hai đầu: dùng để liên kết khớp nối với đường ống, van, bơm hoặc các thiết bị khác.
• Vòng gia cố: hỗ trợ giữ hình dạng thân khớp nối trong quá trình làm việc.

Đặc điểm của khớp nối mềm cao su DN125

Khớp nối mềm cao su DN125 có ưu điểm nằm ở khả năng tạo độ linh hoạt cho vị trí kết nối thay vì tạo một liên kết cứng hoàn toàn.

• Hấp thụ rung động phát sinh từ máy bơm và thiết bị.
• Hạn chế truyền chấn động dọc theo đường ống.
• Giảm tiếng ồn trong quá trình vận hành.
• Hỗ trợ bù giãn nở và chuyển vị nhỏ của đường ống.
• Giảm tác động cơ học lên van, bơm và các thiết bị lắp đặt gần đó.
• Kết nối mặt bích thuận tiện cho quá trình tháo lắp, kiểm tra và bảo trì.
• Có thể lựa chọn PN10 hoặc PN16 tùy theo yêu cầu áp lực của hệ thống.

Công dụng của khớp nối mềm cao su DN125

Khớp nối DN125 không chỉ đóng vai trò kết nối mà còn giúp giảm ảnh hưởng của các tác động cơ học trong đường ống.

• Giảm rung cho hệ thống: Khi bơm hoặc thiết bị hoạt động, rung động có thể truyền sang đường ống. Phần cao su đàn hồi giúp hấp thụ một phần dao động này.
• Hạn chế tiếng ồn: Khớp nối mềm giúp giảm truyền âm và rung từ thiết bị sang hệ thống đường ống, đặc biệt hữu ích tại khu vực đặt máy bơm.
• Bù chuyển vị: Khi đường ống có sự dịch chuyển nhỏ do nhiệt độ hoặc rung động, khớp nối mềm có thể hấp thụ một phần chuyển động thay vì truyền toàn bộ lực sang mối nối.
• Bảo vệ thiết bị: Việc giảm rung và giảm lực tác động giúp hạn chế ảnh hưởng lên bơm, van, đồng hồ và các thiết bị lắp đặt trên tuyến ống.

Khớp nối mềm cao su DN125 được dùng ở đâu?

Khớp nối mềm DN125 được sử dụng tại nhiều hệ thống có đường ống kích thước 5 inch, đặc biệt ở những vị trí có thiết bị phát sinh rung động.

• Hệ thống cấp nước sạch.
• Đường ống PCCC.
• Trạm bơm và phòng máy.
• Hệ thống HVAC.
• Hệ thống xử lý nước và nước thải.
• Đường ống công nghiệp.
• Tuyến ống kết nối giữa máy bơm với đường ống chính.
• Các vị trí cần giảm rung và hạn chế truyền chấn động.

Lắp đặt khớp nối mềm cao su DN125 như thế nào?

Bước 1: Kiểm tra đường ống

Xác định đường ống sử dụng đúng kích thước DN125, kiểm tra hai đầu kết nối và vị trí dự kiến lắp đặt.

Bước 2: Kiểm tra mặt bích

Đối chiếu tiêu chuẩn mặt bích của khớp nối với mặt bích trên đường ống hoặc thiết bị. Không nên ghép các tiêu chuẩn mặt bích khác nhau nếu chưa kiểm tra khả năng tương thích.

Bước 3: Đặt khớp nối vào vị trí

Đưa khớp nối mềm DN125 vào giữa hai mặt bích, căn chỉnh tâm đường ống trước khi đưa bu lông vào.

Bước 4: Siết bu lông

Siết các bu lông theo thứ tự đối xứng, tăng lực từ từ để mặt bích ép đều và tránh làm lệch khớp nối.

Bước 5: Kiểm tra sau lắp đặt

Sau khi hoàn thành, kiểm tra độ kín của mối nối và vận hành thử ở điều kiện phù hợp để phát hiện rò rỉ hoặc hiện tượng bất thường.

Lưu ý khi lựa chọn khớp nối mềm cao su DN125

Khi chọn khớp nối mềm cao su DN125, cần kiểm tra đồng thời kích thước, tiêu chuẩn mặt bích và điều kiện làm việc thực tế.

• Xác định đúng DN125 – 5 inch – Ø140 mm.
• Kiểm tra tiêu chuẩn mặt bích BS4504 hoặc JIS10K.
• Chọn đúng cấp áp lực PN10 hoặc PN16.
• Xác định vật liệu mặt bích là thép hay inox.
• Chọn vật liệu cao su phù hợp với môi chất sử dụng.
• Kiểm tra chiều dài khớp nối để đảm bảo vừa khoảng cách lắp đặt.
• Không kéo căng hoặc ép quá mức thân cao su khi lắp.
• Với hệ thống có máy bơm công suất lớn, cần bố trí khớp nối đúng vị trí để phát huy hiệu quả giảm rung.

DTA Việt Nam cung cấp khớp nối mềm cao su DN125

DTA Việt Nam cung cấp khớp nối mềm cao su DN125 phục vụ các hệ thống đường ống nước, PCCC, HVAC, trạm bơm và đường ống công nghiệp.

Sản phẩm có kích thước DN125, 5 inch, phi Ø140 mm, kết nối mặt bích, phù hợp với các lựa chọn PN10 và PN16. DTA Việt Nam hỗ trợ tư vấn theo kích thước đường ống, tiêu chuẩn mặt bích, áp lực làm việc và vật liệu phù hợp với từng hệ thống.

Khách hàng cần khớp nối mềm cao su DN125 có thể liên hệ DTA Việt Nam để được tư vấn sản phẩm và phương án kết nối phù hợp.

Liên hệ: 0961.332.786 – 0961.483.239

Câu hỏi thường gặp về khớp nối mềm DN125

Khớp nối mềm cao su DN125 tương đương bao nhiêu inch?

Khớp nối mềm cao su DN125 tương đương 5 inch, sử dụng cho đường ống có đường kính ngoài tham khảo khoảng Ø140 mm.

Khớp nối mềm DN125 có loại nối ren không?

Với kích thước DN125, khớp nối mềm cao su được sử dụng phổ biến là loại kết nối mặt bích, không phải dạng nối ren.

Khớp nối mềm cao su DN125 có PN10 và PN16 không?

Có. PN10 và PN16 là hai cấp áp lực phổ biến đối với khớp nối mềm cao su DN125 dạng mặt bích.

DN125 dùng mặt bích tiêu chuẩn nào?

Khớp nối mềm cao su DN125 có thể được thiết kế theo nhiều tiêu chuẩn mặt bích. Trong dòng sản phẩm đang xét, BS4504 và JIS10K là hai tiêu chuẩn có thể lựa chọn tùy cấu hình hệ thống. Một số sản phẩm trên thị trường còn có ANSI hoặc EN/DIN.

Khớp nối mềm DN125 có tác dụng gì?

Sản phẩm giúp giảm rung, giảm chấn, hạn chế truyền tiếng ồn và hỗ trợ bù chuyển vị tại vị trí kết nối giữa đường ống với thiết bị hoặc giữa các đoạn đường ống.

Khớp nối DN125 thường lắp ở vị trí nào?

Khớp nối thường được bố trí gần máy bơm, van hoặc thiết bị có khả năng phát sinh rung động, ngoài ra còn được sử dụng trên các tuyến cấp nước, PCCC, HVAC và đường ống công nghiệp.
