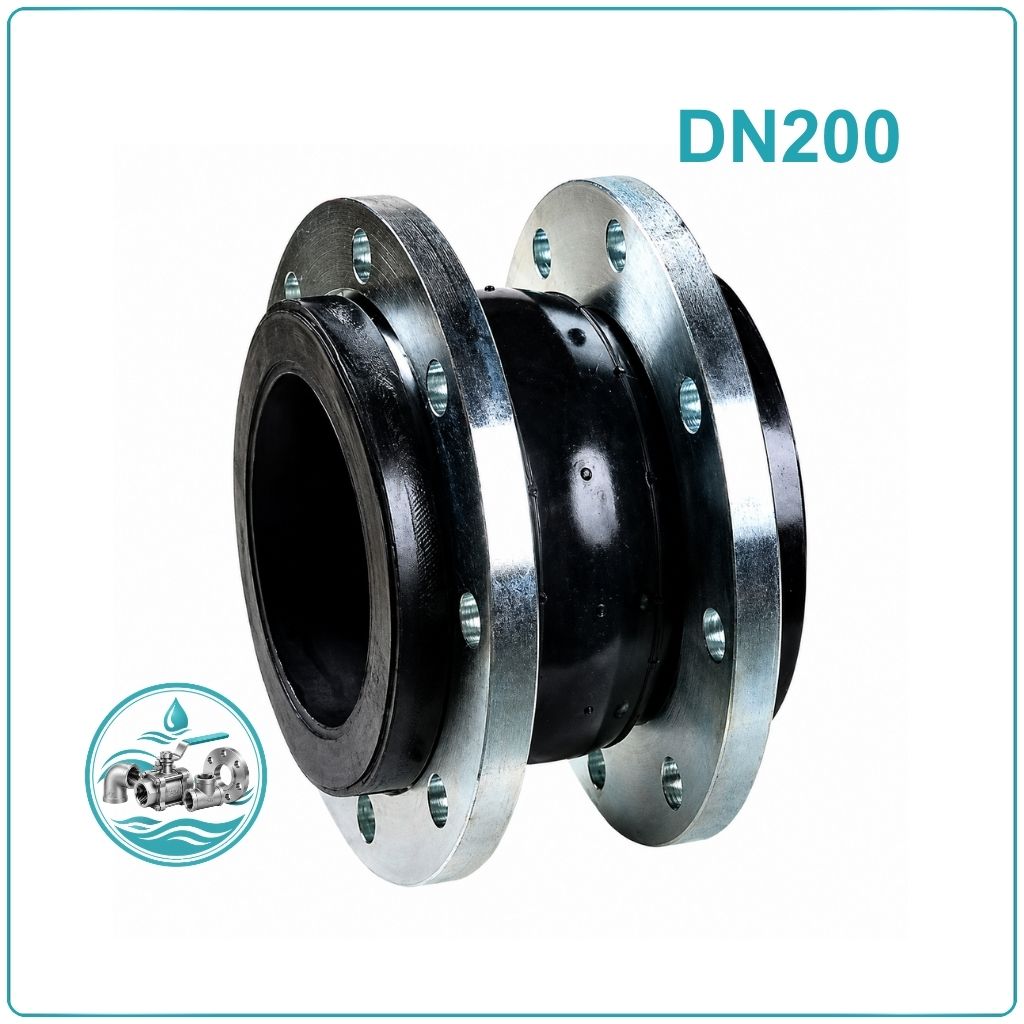

Khớp nối mềm cao su DN200

Khớp nối mềm cao su DN200 là gì?

Khớp nối mềm cao su DN200 là loại khớp nối có thân cao su đàn hồi, hai đầu kết nối bằng mặt bích để lắp vào đường ống hoặc thiết bị. Sản phẩm thường được bố trí tại những vị trí cần hạn chế rung, bù chuyển vị nhỏ hoặc giảm tác động cơ học truyền qua đường ống.

DN200 = 8 inch = phi Ø219 mm, sử dụng kết nối mặt bích, phù hợp với các hệ thống cấp nước, PCCC, xử lý nước, HVAC và đường ống công nghiệp.

Thông số kỹ thuật khớp nối mềm cao su DN200

Thông số	Chi tiết
Tên sản phẩm	Khớp nối mềm cao su DN200
Kích thước danh nghĩa	DN200
Kích thước tương đương	8 inch
Đường kính ống	Ø219 mm
Kiểu kết nối	Mặt bích
Vật liệu thân	Cao su EPDM / NBR
Lớp gia cường	Bố vải hoặc sợi gia cường
Vật liệu mặt bích	Thép / inox
Áp lực làm việc	PN10 / PN16
Tiêu chuẩn mặt bích	BS4504 / JIS10K
Môi trường sử dụng	Nước sạch, nước thải, PCCC, HVAC, đường ống công nghiệp

Phân loại khớp nối mềm cao su DN200

Theo vật liệu mặt bích

• Mặt bích thép: Thích hợp cho các hệ thống đường ống công nghiệp, trạm bơm và cấp nước. Vật liệu thép tạo liên kết cứng chắc giữa khớp nối với đường ống.
• Mặt bích inox: Được lựa chọn khi hệ thống yêu cầu khả năng chống oxy hóa và ăn mòn tốt hơn, đặc biệt tại những khu vực có độ ẩm cao hoặc môi trường làm việc đặc thù.

Theo áp lực làm việc

• DN200 PN10: Phù hợp với các tuyến đường ống vận hành ở mức áp lực danh nghĩa 10 bar.
• DN200 PN16: Dùng cho hệ thống có yêu cầu áp lực danh nghĩa cao hơn, thường gặp ở các tuyến cấp nước, trạm bơm và hệ thống kỹ thuật.

Theo tiêu chuẩn mặt bích

• BS4504: Sử dụng cho hệ thống thiết kế theo tiêu chuẩn mặt bích BS, phù hợp khi các thiết bị và phụ kiện trên cùng tuyến sử dụng cùng quy cách.
• JIS10K: Phù hợp với hệ thống sử dụng mặt bích JIS, thường gặp trên các tuyến đường ống sử dụng van, bơm và thiết bị theo tiêu chuẩn Nhật Bản.

Cấu tạo khớp nối mềm cao su DN200

Khớp nối DN200 có kết cấu gồm phần đàn hồi và bộ phận liên kết, trong đó từng lớp vật liệu đảm nhiệm một vai trò riêng:

• Thân cao su: tạo khả năng co giãn và hấp thụ dao động.
• Lớp gia cường: tăng khả năng chịu áp lực và giữ ổn định hình dạng thân.
• Mặt bích hai đầu: tạo vị trí bắt bu lông với đường ống hoặc thiết bị.
• Vòng gia cố: hỗ trợ phần cổ khớp nối tại khu vực tiếp giáp mặt bích.
• Bề mặt làm kín: tạo độ kín tại vị trí ghép nối với hệ thống.

Đặc điểm của khớp nối mềm cao su DN200

Ở kích thước DN200, khớp nối mềm thường được sử dụng tại những tuyến có lưu lượng lớn nên khả năng kiểm soát rung động và chuyển vị có ý nghĩa quan trọng.

• Thân cao su có độ đàn hồi, giúp tạo vùng kết nối mềm.
• Hấp thụ dao động phát sinh trong quá trình bơm và vận chuyển lưu chất.
• Hỗ trợ hạn chế truyền rung từ thiết bị sang đường ống.
• Giảm tác động của những chuyển động nhỏ tại vị trí kết nối.
• Mặt bích giúp liên kết với đường ống nhanh chóng và thuận tiện bảo trì.
• Có thể lựa chọn vật liệu thân và mặt bích theo môi trường sử dụng.
• Phù hợp với các tuyến ống có kích thước lớn và hệ thống vận hành liên tục.

Công dụng của khớp nối mềm cao su DN200

Hấp thụ dao động từ thiết bị

Khi máy bơm hoặc động cơ hoạt động, rung động có thể truyền theo tuyến ống. Khớp nối mềm tạo ra vùng đàn hồi giúp giảm sự truyền dao động này.

Giảm tác động của chấn động thủy lực

Sự thay đổi nhanh của dòng chảy có thể tạo ra các xung lực trong đường ống. Thân cao su có thể hấp thụ một phần tác động cơ học phát sinh tại khu vực kết nối.

Hỗ trợ bù giãn nở

Trong hệ thống có thay đổi nhiệt độ, đường ống có thể xuất hiện sự giãn nở hoặc co lại. Khớp nối mềm hỗ trợ tiếp nhận một phần chuyển động nhỏ thay vì truyền toàn bộ lực sang thiết bị.

Hạn chế tải tác động lên thiết bị

Khớp nối được bố trí hợp lý giúp giảm ảnh hưởng của rung động và chuyển vị lên các thiết bị như bơm, van và đường ống liên quan.

Tạo thuận lợi khi bảo dưỡng

Kết nối mặt bích cho phép tháo khớp nối khỏi tuyến ống khi cần kiểm tra, sửa chữa hoặc thay thế.

Khớp nối mềm cao su DN200 được dùng ở đâu?

DN200 là kích thước thường xuất hiện trên các tuyến đường ống có lưu lượng lớn. Vì vậy, khớp nối mềm DN200 được sử dụng tại nhiều vị trí có thiết bị bơm hoặc yêu cầu giảm rung.

• Trạm bơm cấp nước.
• Hệ thống cấp nước cho tòa nhà và khu công nghiệp.
• Tuyến ống PCCC.
• Nhà máy xử lý nước sạch.
• Hệ thống thoát nước và xử lý nước thải.
• Đường ống HVAC.
• Hệ thống tuần hoàn nước.
• Đường ống trong nhà máy sản xuất.
• Tuyến kết nối giữa bơm và đường ống chính.

Các cấu hình DN200 được công bố trên thị trường cho các môi trường như nước sạch, nước thải, khí và một số dung dịch hóa chất nhẹ.

Lắp đặt khớp nối mềm cao su DN200 như thế nào?

Bước 1: Chuẩn bị vị trí

Kiểm tra khoảng cách giữa hai mặt bích và đảm bảo vị trí lắp đặt đã có giá đỡ cần thiết. Hai đầu đường ống phải được cố định tương đối ổn định.

Bước 2: Kiểm tra mặt bích

Đối chiếu đường kính, vòng lỗ và tiêu chuẩn mặt bích của khớp nối với đường ống. Cần đảm bảo các lỗ bu lông có khả năng lắp ghép chính xác.

Bước 3: Đưa khớp nối vào giữa hai mặt bích

Đặt khớp nối DN200 vào vị trí, căn chỉnh sao cho hai đầu khớp nối đồng tâm với đường ống. Không kéo giãn hoặc ép mạnh thân cao su để bù khoảng cách sai lệch.

Bước 4: Lắp gioăng và bu lông

Đặt gioăng đúng vị trí làm kín, sau đó đưa bu lông qua các lỗ mặt bích.

Bước 5: Siết theo đường chéo

Siết bu lông từng bước theo thứ tự đối xứng để lực ép phân bố đều trên toàn bộ mặt bích.

Bước 6: Kiểm tra vận hành

Sau khi hoàn thiện, kiểm tra mối nối rồi cho hệ thống hoạt động thử. Quan sát hiện tượng rò rỉ, rung động hoặc biến dạng bất thường của khớp nối.

Lưu ý khi lựa chọn khớp nối mềm cao su DN200

Đối với kích thước DN200, cần đặc biệt chú ý đến sự tương thích giữa khớp nối và toàn bộ tuyến ống.

• Xác định chính xác DN200 – 8 inch – Ø219 mm.
• Kiểm tra loại mặt bích đang sử dụng trên đường ống.
• Chọn PN10 hoặc PN16 dựa trên áp lực thực tế của hệ thống.
• Xác định môi chất để lựa chọn EPDM, NBR hoặc vật liệu cao su phù hợp.
• Kiểm tra chiều dài lắp đặt trước khi đặt hàng.
• Đảm bảo hai mặt bích được căn chỉnh đồng tâm.
• Không sử dụng khớp nối để bù cho sai lệch đường ống quá lớn.
• Không để trọng lượng đường ống hoặc thiết bị đè trực tiếp lên thân cao su.
• Với tuyến gần máy bơm, cần xem xét vị trí lắp đặt và hệ thống giá đỡ cùng lúc.
• Kiểm tra tình trạng mặt bích, gioăng và bu lông trước khi đưa hệ thống vào vận hành.
