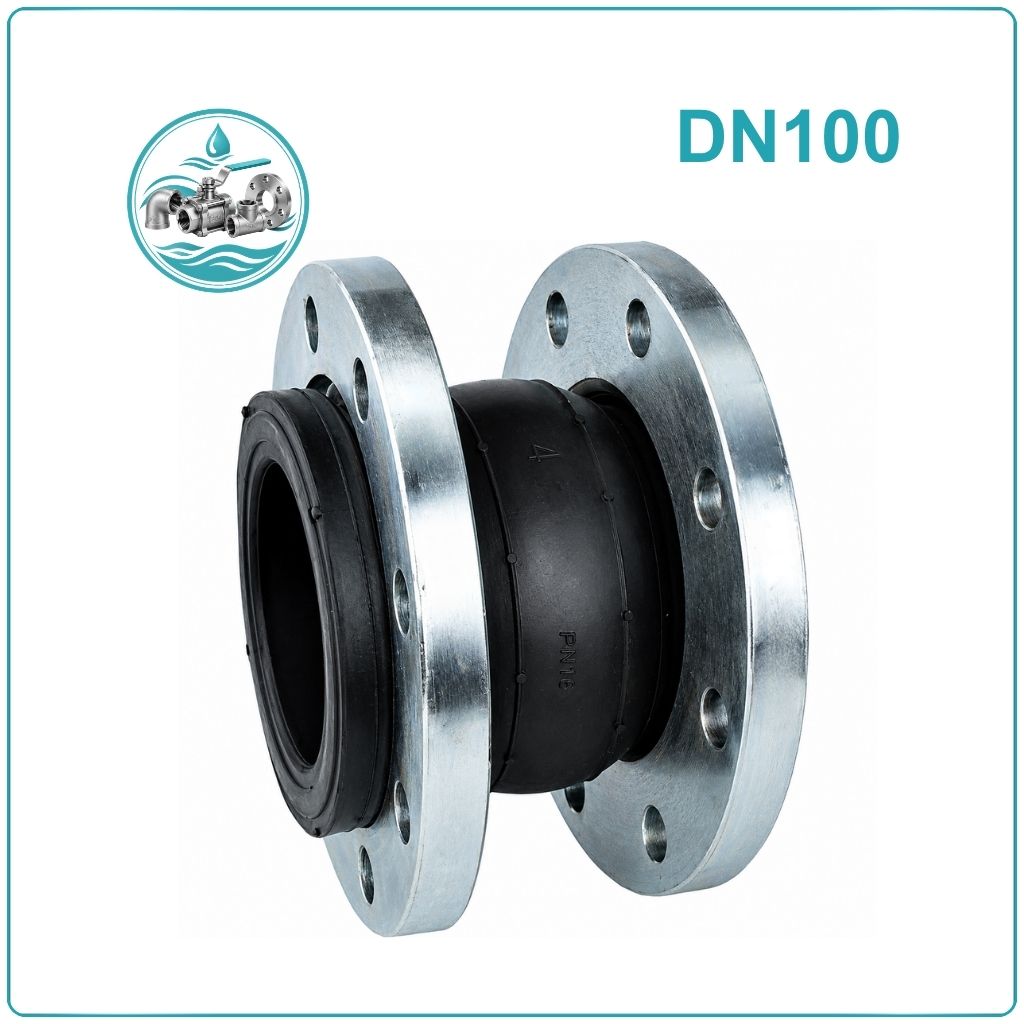

Khớp nối mềm cao su DN100

Khớp nối mềm cao su DN100 là gì?

Khớp nối mềm cao su DN100 là phụ kiện dùng để kết nối đường ống DN100 với đường ống hoặc thiết bị, đồng thời tạo độ đàn hồi cho vị trí liên kết. Phần thân cao su giúp giảm rung, giảm chấn và hạn chế truyền dao động từ máy bơm, van hoặc thiết bị sang đường ống.

DN100 = 4 inch = phi Ø114 mm, sử dụng kết nối mặt bích, phù hợp cho các hệ thống cấp nước, PCCC, HVAC, trạm bơm và đường ống công nghiệp.

Thông số kỹ thuật khớp nối mềm cao su DN100

Thông số	Khớp nối mềm cao su DN100
Tên sản phẩm	Khớp nối mềm cao su DN100
Kích thước danh nghĩa	DN100
Quy đổi	4 inch
Đường kính ống tham khảo	Ø114 mm
Kiểu kết nối	Mặt bích
Vật liệu thân	Cao su đàn hồi
Vật liệu mặt bích	Thép / inox
Cấp áp lực	PN10 / PN16
Tiêu chuẩn mặt bích	BS4504 / JIS 10K
Chức năng	Giảm rung, giảm chấn, hạn chế truyền dao động
Môi chất	Nước và môi chất phù hợp với vật liệu cao su
Ứng dụng	Cấp nước, PCCC, HVAC, trạm bơm, xử lý nước, công nghiệp

Phân loại khớp nối mềm cao su DN100

Khớp nối mềm cao su DN100 mặt bích thép: Khớp nối mềm DN100 mặt bích thép là lựa chọn phổ biến trong các hệ thống đường ống nước và công nghiệp. Mặt bích thép tạo liên kết chắc chắn giữa khớp nối với đường ống hoặc thiết bị. Tùy từng sản phẩm, mặt bích có thể được sơn phủ, mạ hoặc xử lý bề mặt để tăng khả năng chống oxy hóa.

Khớp nối mềm cao su DN100 mặt bích inox: Khớp nối DN100 mặt bích inox sử dụng vật liệu inox cho phần kết nối hai đầu.

Khớp nối mềm cao su DN100 PN10: Khớp nối DN100 PN10 có cấp áp lực danh nghĩa PN10, tương ứng với cấp áp lực 10 bar trong cách gọi thông dụng. Loại PN10 thường được lựa chọn cho các hệ thống đường ống có điều kiện làm việc nằm trong phạm vi thiết kế của cấp áp lực này.

Khớp nối mềm cao su DN100 PN16: Khớp nối DN100 PN16 có cấp áp lực danh nghĩa PN16, tương ứng với cấp áp lực 16 bar. Khi sử dụng PN16, các bộ phận kết nối đi cùng như mặt bích, gioăng và bu lông cũng cần được lựa chọn phù hợp với điều kiện làm việc của hệ thống.

Khớp nối mềm cao su DN100 BS4504: BS4504 là một quy cách mặt bích được sử dụng trên nhiều hệ thống đường ống. Với BS4504 PN16 DN100, mặt bích có đường kính ngoài khoảng 220 mm, vòng tâm lỗ khoảng 180 mm, sử dụng 8 lỗ bu lông.

Khớp nối mềm cao su DN100 JIS 10K: Khớp nối mềm cao su DN100 JIS 10K sử dụng mặt bích theo quy cách JIS, phù hợp với các hệ thống thiết kế theo tiêu chuẩn Nhật Bản. JIS 10K và BS4504 không nên được xem là hai loại mặt bích có thể thay thế trực tiếp cho nhau. Mặc dù cùng dùng cho DN100, quy cách đường kính, vòng tâm lỗ và bố trí lỗ bu lông có thể khác nhau.

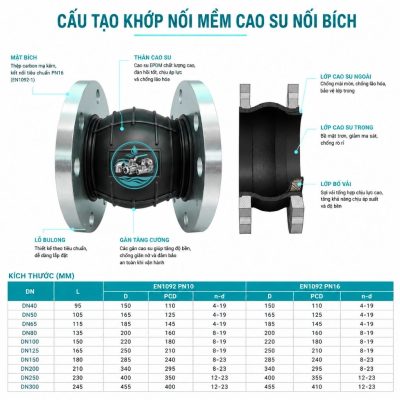

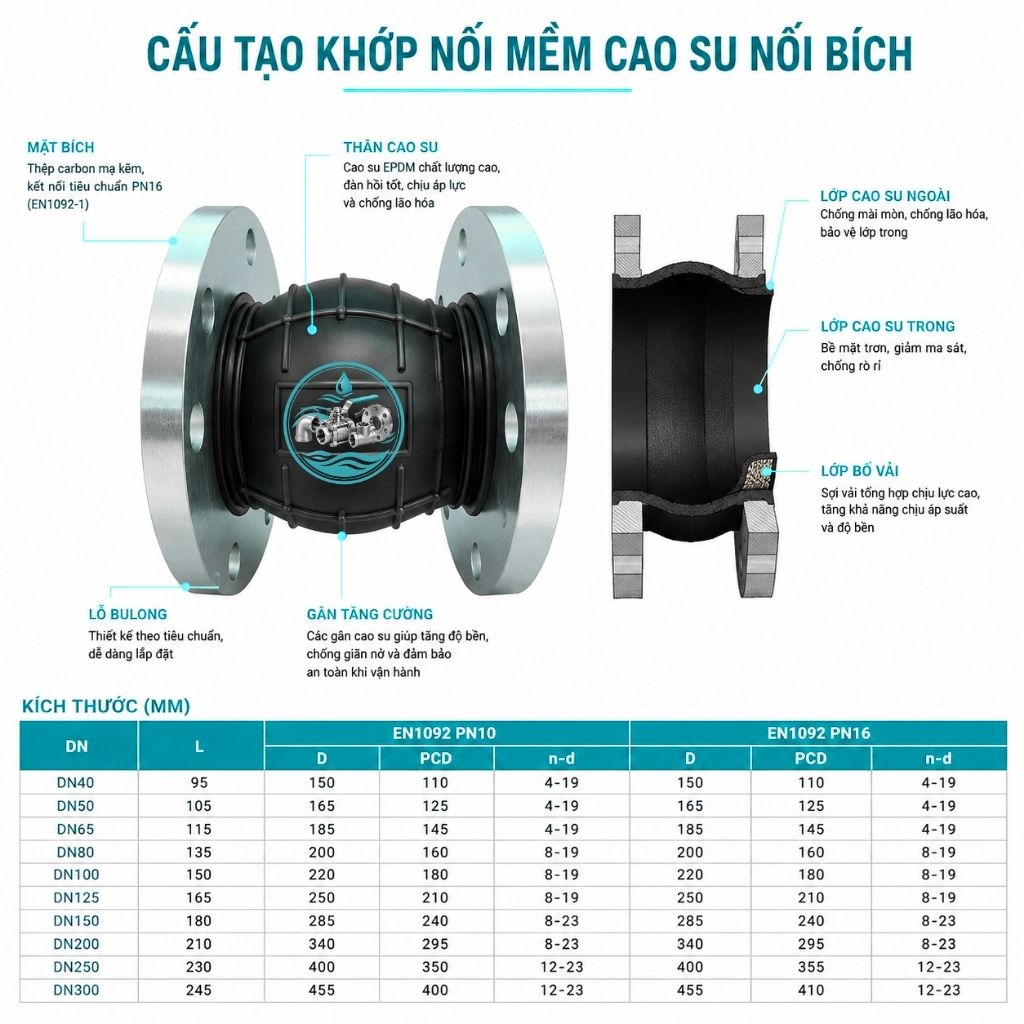

Cấu tạo khớp nối mềm cao su DN100

Khớp nối mềm cao su DN100 gồm phần thân đàn hồi kết hợp với kết cấu gia cường và mặt bích hai đầu.

Thân cao su

Thân cao su là bộ phận tạo nên độ mềm dẻo của khớp. Đây cũng là phần đảm nhiệm chức năng hấp thụ rung động và giảm chấn trong quá trình vận hành.

Tùy loại sản phẩm, thân có thể sử dụng EPDM, NBR hoặc vật liệu cao su khác.

Lớp gia cường

Bên trong thân thường có lớp bố hoặc vật liệu gia cường nhằm tăng khả năng chịu áp lực và duy trì hình dạng của khớp khi làm việc.

Một số dòng sử dụng nhiều lớp bố vải kết hợp vòng thép gia cố.

Mặt bích

Hai đầu khớp được kết nối với mặt bích để ghép với đường ống hoặc thiết bị.

Tùy sản phẩm, mặt bích có thể bằng thép, thép carbon hoặc inox.

Kết cấu gia cố

Các vòng hoặc lớp gia cố bên trong giúp thân cao su hạn chế biến dạng quá mức khi chịu áp lực và góp phần duy trì hình dạng của khớp.

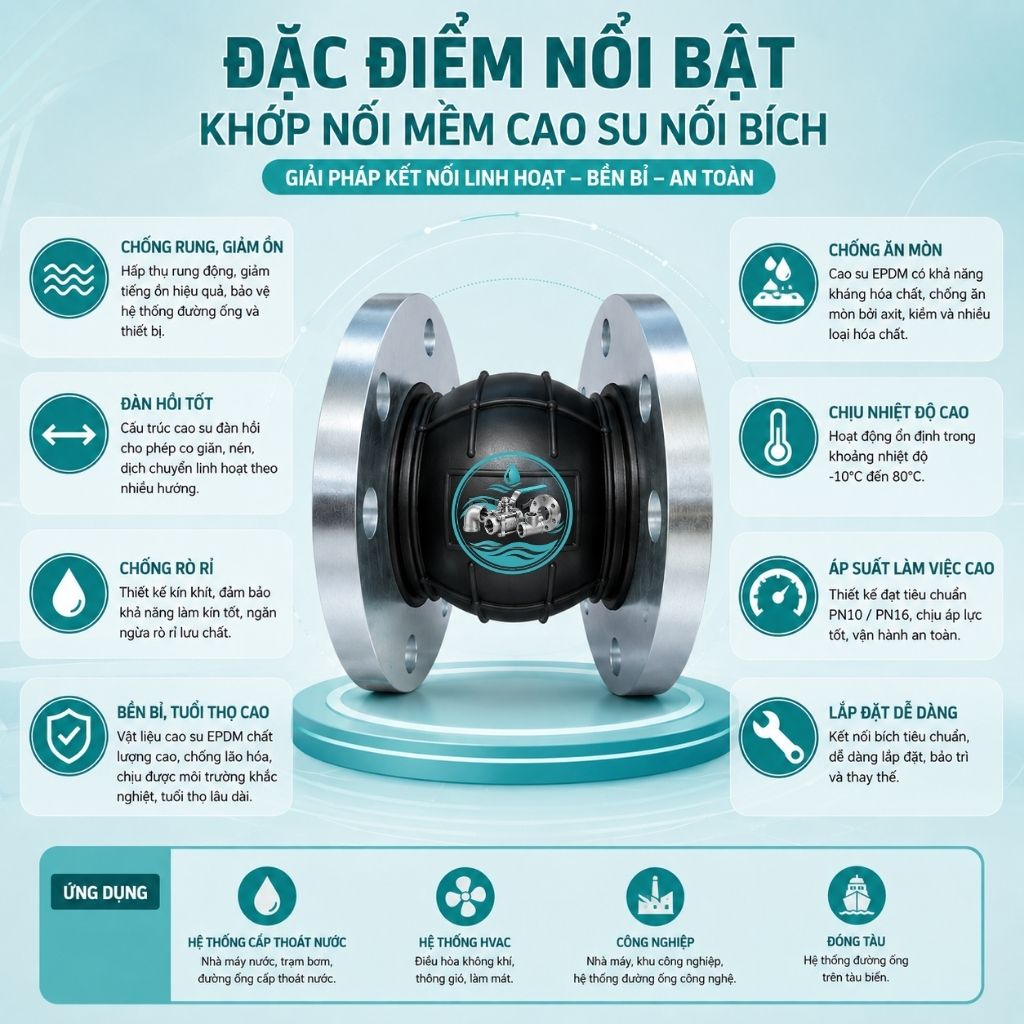

Đặc điểm của khớp nối mềm cao su DN100

Khớp nối DN100 được sử dụng rộng rãi tại các tuyến ống có thiết bị vận hành nhờ những đặc điểm:

• Kết nối bằng mặt bích.
• Thân cao su có tính đàn hồi.
• Hỗ trợ hấp thụ rung động.
• Giảm chấn động truyền qua đường ống.
• Hạn chế truyền dao động từ máy bơm.
• Hỗ trợ bù chuyển vị nhỏ.
• Giảm tác động lên các điểm kết nối.
• Có lựa chọn mặt bích thép hoặc inox.
• Có các cấp áp lực PN10 và PN16.
• Có thể lựa chọn BS4504 hoặc JIS 10K.

Công dụng của khớp nối mềm cao su DN100

Giảm rung cho đường ống

Đây là một trong những công dụng chính của khớp nối mềm. Phần cao su đàn hồi giúp hạn chế truyền rung từ máy bơm hoặc thiết bị sang đường ống.

Giảm chấn động

Khi thiết bị khởi động, dừng hoặc thay đổi trạng thái làm việc, hệ thống có thể phát sinh dao động. Khớp nối giúp hấp thụ một phần tác động này.

Hạn chế truyền tiếng ồn

Việc sử dụng vật liệu đàn hồi tại điểm kết nối giúp hạn chế sự truyền dao động cơ học, qua đó hỗ trợ giảm tiếng ồn trong hệ thống.

Hỗ trợ bù chuyển vị

Khớp có thể hấp thụ một phần chuyển động nhỏ của đường ống trong giới hạn thiết kế.

Giảm tải cho thiết bị

Khớp nối được bố trí hợp lý có thể giúp hạn chế rung động truyền trực tiếp đến máy bơm, van và các thiết bị kết nối.

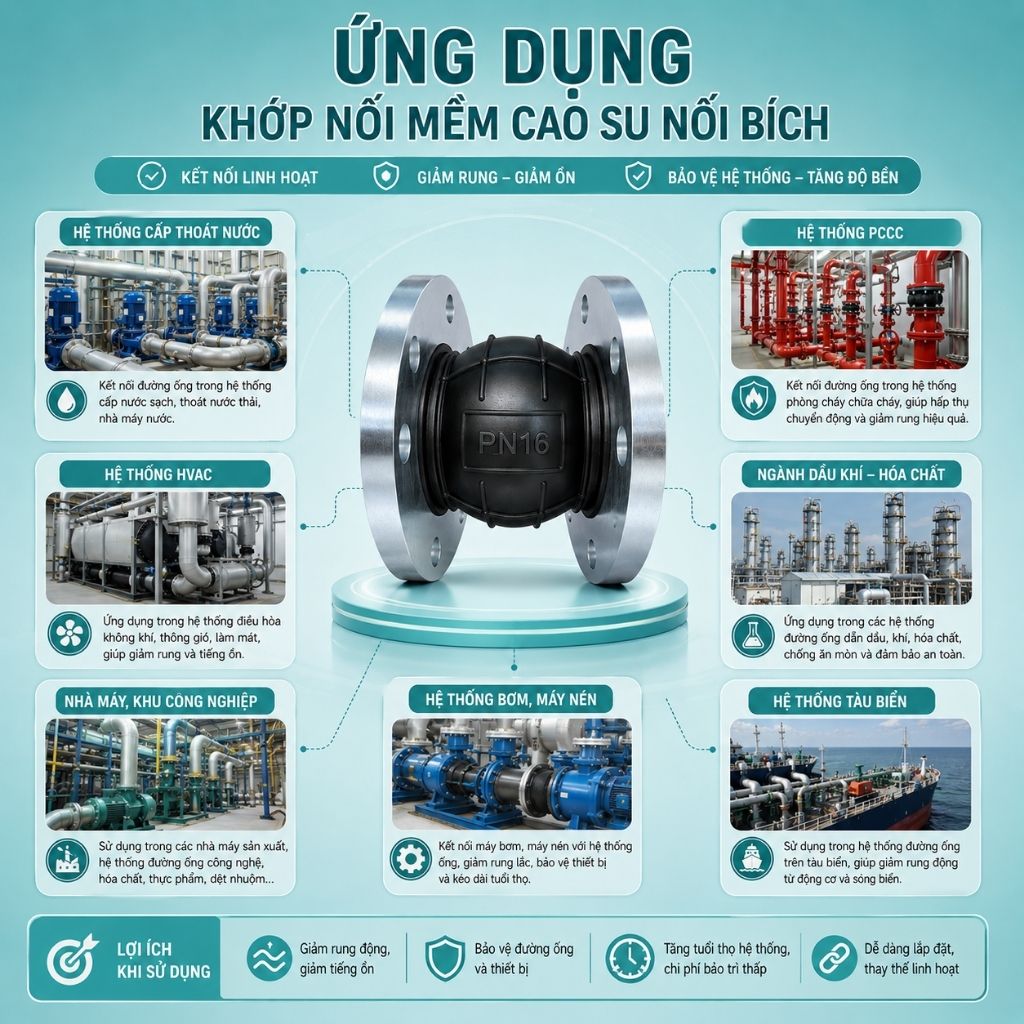

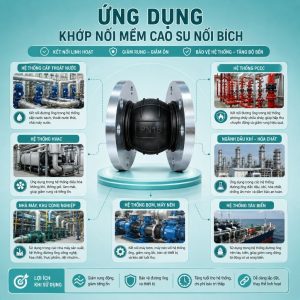

Khớp nối mềm cao su DN100 được dùng ở đâu?

Hệ thống cấp nước

DN100 là kích thước thường gặp trong các tuyến cấp nước của công trình, nhà máy và hệ thống kỹ thuật.

Trạm bơm

Khớp nối mềm thường được bố trí gần đầu hút hoặc đầu đẩy của máy bơm để hạn chế truyền rung động vào đường ống.

Hệ thống PCCC

Khớp nối DN100 có thể được sử dụng tại những vị trí phù hợp trong hệ thống PCCC theo thiết kế của công trình.

Hệ thống HVAC

Sản phẩm được dùng tại các tuyến nước lạnh, nước giải nhiệt và khu vực kết nối với thiết bị.

Hệ thống xử lý nước

DN100 có thể được sử dụng trong các tuyến cấp nước, nước thải và xử lý nước khi vật liệu cao su đáp ứng được môi trường làm việc.

Đường ống công nghiệp

Sản phẩm phù hợp với các tuyến dẫn nước và những môi chất tương thích với vật liệu thân khớp.

Lắp đặt khớp nối mềm cao su DN100 như thế nào?

Bước 1: Xác định đúng quy cách

Kiểm tra DN100, cấp áp lực và tiêu chuẩn mặt bích trước khi đưa sản phẩm vào vị trí lắp đặt.

Bước 2: Căn chỉnh đường ống

Hai mặt bích của đường ống cần được đặt thẳng hàng. Không nên sử dụng khớp nối để kéo hai đoạn ống bị lệch lớn về đúng vị trí.

Bước 3: Đưa khớp vào giữa hai mặt bích

Đặt khớp nối mềm DN100 vào đúng vị trí, bảo đảm tâm của khớp và đường ống nằm trên cùng một trục.

Bước 4: Lắp bu lông

Đưa bu lông qua các lỗ mặt bích và siết theo thứ tự đối xứng để lực ép được phân bố đều.

Bước 5: Kiểm tra độ kín

Sau khi hoàn tất, kiểm tra các điểm ghép nối và vận hành thử ở điều kiện phù hợp.

Bước 6: Kiểm tra hệ thống đỡ

Đường ống phải có giá đỡ hoặc kết cấu treo riêng. Không để toàn bộ trọng lượng đường ống tác động trực tiếp lên khớp nối mềm.

Lưu ý khi lựa chọn khớp nối mềm cao su DN100

Khi lựa chọn sản phẩm, cần kiểm tra các yếu tố quan trọng sau:

• Kích thước đường ống: DN100 tương đương 4 inch, đường kính ngoài tham khảo khoảng Ø114 mm.
• Kiểu kết nối: DN100 sử dụng mặt bích.
• Vật liệu mặt bích: thép hoặc inox.
• Cấp áp lực: PN10 hoặc PN16.
• Tiêu chuẩn mặt bích: BS4504 hoặc JIS 10K.
• Vật liệu thân cao su: lựa chọn theo môi chất và nhiệt độ làm việc.
• Chiều dài khớp: đo khoảng cách thực tế giữa hai mặt bích để chọn chiều dài phù hợp.
• Quy cách bu lông: kiểm tra số lượng lỗ, đường kính lỗ và vòng tâm lỗ.

DTA Việt Nam cung cấp khớp nối mềm cao su DN100

DTA Việt Nam cung cấp khớp nối mềm cao su DN100 phục vụ các hệ thống cấp nước, PCCC, HVAC, trạm bơm, xử lý nước và đường ống công nghiệp.

Sản phẩm sử dụng kết nối mặt bích, có các lựa chọn về mặt bích thép hoặc inox, cấp áp lực PN10/PN16 và tiêu chuẩn BS4504/JIS 10K tùy yêu cầu của hệ thống.

DTA Việt Nam tư vấn lựa chọn khớp nối theo kích thước đường ống, tiêu chuẩn mặt bích, áp lực làm việc, vật liệu và điều kiện sử dụng thực tế.

Hotline: 0961.332.786 – 0961.483.239

Câu hỏi thường gặp về khớp nối mềm DN100.

Khớp nối mềm cao su DN100 có nối ren không?

Không. Dòng DN100 này sử dụng kết nối mặt bích, không phân loại loại nối ren.

Khớp nối mềm DN100 có mặt bích thép không?

Có. Mặt bích thép hoặc thép carbon là lựa chọn phổ biến trên các dòng DN100.

Khớp nối mềm DN100 có mặt bích inox không?

Có thể có tùy dòng sản phẩm. Mặt bích inox phù hợp với những hệ thống cần tăng khả năng chống ăn mòn.

Khớp nối mềm DN100 BS4504 PN16 có kích thước bích bao nhiêu?

Theo bảng kích thước BS4504 PN16, DN100 có đường kính ngoài mặt bích 220 mm, vòng tâm lỗ 180 mm và 8 lỗ bu lông.

Khớp nối mềm DN100 có JIS 10K không?

Có. JIS 10K là một trong các quy cách mặt bích được sử dụng cho khớp nối mềm DN100. Khi lựa chọn cần đối chiếu đúng tiêu chuẩn mặt bích của đường ống.

Khớp nối mềm cao su DN100 dùng để làm gì?

Khớp nối mềm DN100 chủ yếu được sử dụng để giảm rung, giảm chấn, hạn chế truyền dao động và hỗ trợ bù chuyển vị nhỏ tại các vị trí kết nối đường ống với thiết bị.
