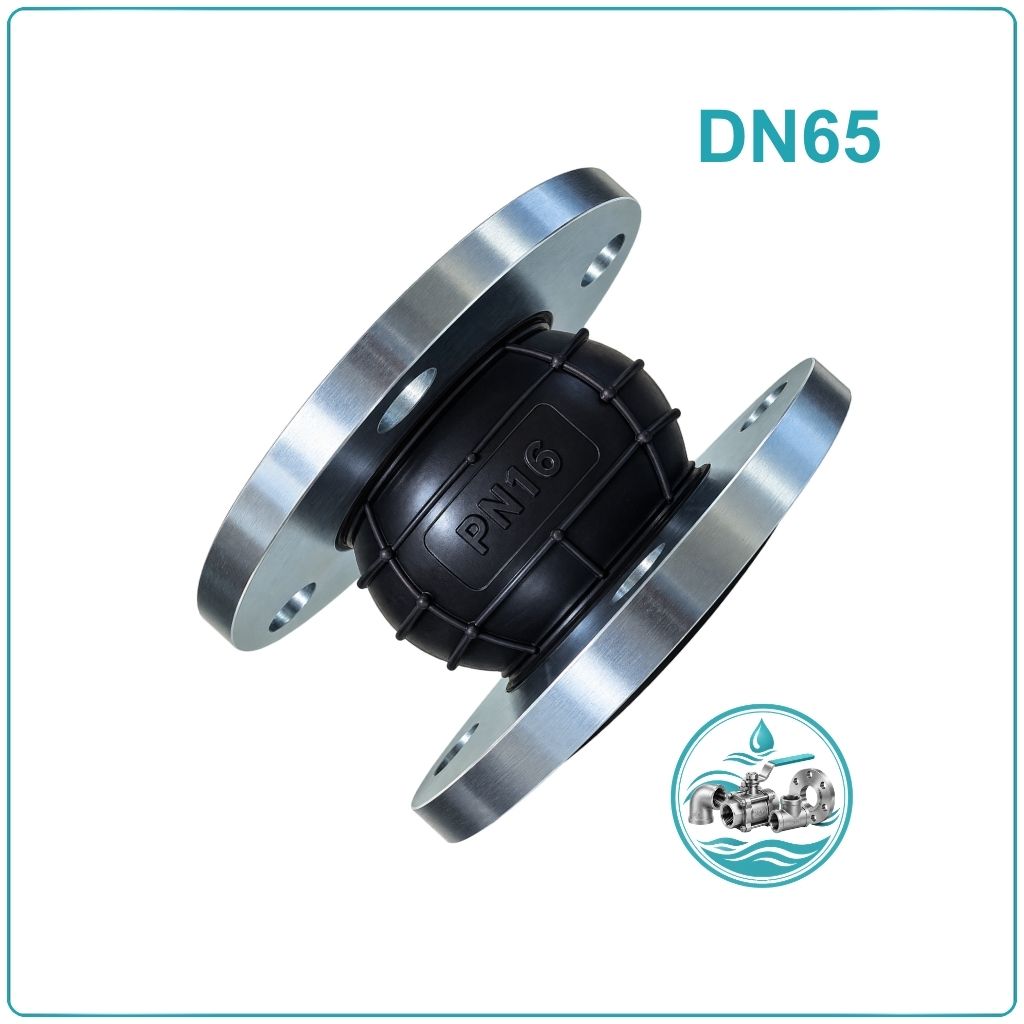

Khớp nối mềm cao su DN65

Khớp nối mềm cao su DN65 là gì?

Khớp nối mềm cao su DN65 là loại khớp nối đàn hồi dùng cho đường ống DN65 – 2 1/2 inch. Phần thân được chế tạo từ cao su có khả năng biến dạng đàn hồi, hai đầu sử dụng mặt bích để kết nối với đường ống, van, máy bơm hoặc thiết bị.

Khác với đoạn nối cứng, phần thân cao su cho phép khớp hấp thụ một phần rung động và chuyển vị trong quá trình hệ thống vận hành. Vì vậy, sản phẩm thường được bố trí tại các vị trí gần máy bơm hoặc thiết bị có khả năng phát sinh rung.

Thông số kỹ thuật khớp nối mềm cao su DN65

Thông số	Khớp nối mềm cao su DN65
Tên sản phẩm	Khớp nối mềm cao su DN65
Kích thước danh nghĩa	DN65
Quy đổi	2 1/2 inch
Đường kính ngoài ống tham khảo	Ø76 mm
Kiểu kết nối	Mặt bích
Vật liệu thân	Cao su đàn hồi
Vật liệu mặt bích	Thép / inox
Cấp áp lực	PN10 / PN16
Tiêu chuẩn mặt bích	BS4504 / JIS 10K
Chức năng	Giảm rung, giảm chấn, hạn chế truyền dao động
Môi chất	Nước và các môi chất tương thích với vật liệu cao su
Ứng dụng	Cấp nước, PCCC, HVAC, trạm bơm, xử lý nước, công nghiệp

Phân loại khớp nối mềm cao su DN65

Khớp nối mềm cao su DN65 chủ yếu được phân loại theo chất liệu mặt bích, cấp áp lực và tiêu chuẩn mặt bích.

Khớp nối mềm cao su DN65 mặt bích thép

Đây là dòng được sử dụng phổ biến trong các hệ thống đường ống nước, trạm bơm và công trình công nghiệp.

Mặt bích thép có độ cứng tốt, tạo liên kết chắc chắn giữa khớp nối với đường ống hoặc thiết bị. Tùy sản phẩm, mặt bích có thể được sơn phủ, mạ hoặc xử lý bề mặt nhằm tăng khả năng chống oxy hóa.

Khớp nối mềm cao su DN65 mặt bích inox

Loại này sử dụng mặt bích bằng inox, phù hợp với môi trường có yêu cầu cao hơn về khả năng chống ăn mòn.

Khớp nối DN65 mặt bích inox có thể được sử dụng trong hệ thống xử lý nước, thực phẩm, hóa chất hoặc các khu vực có điều kiện làm việc dễ gây oxy hóa kim loại.

Khớp nối mềm cao su DN65 PN10

Khớp nối DN65 PN10 có cấp áp lực danh nghĩa PN10, phù hợp với những tuyến ống được thiết kế ở cấp áp lực tương ứng.

PN10 thường được lựa chọn cho các hệ thống cấp nước và đường ống kỹ thuật không yêu cầu đến cấp PN16.

Khớp nối mềm cao su DN65 PN16

Khớp nối DN65 PN16 có cấp áp lực danh nghĩa PN16, được sử dụng khi hệ thống yêu cầu cấp áp lực cao hơn PN10.

Khi dùng khớp PN16, cần bảo đảm các bộ phận liên kết như mặt bích, bu lông, gioăng và thiết bị kết nối cũng phù hợp với điều kiện làm việc của hệ thống.

Khớp nối mềm cao su DN65 BS4504

BS4504 là một quy cách mặt bích thường được sử dụng cho các hệ thống đường ống theo tiêu chuẩn Anh/hệ mét.

Với BS4504 PN16 DN65, mặt bích có đường kính ngoài khoảng 185 mm, vòng tâm lỗ khoảng 145 mm; một số bảng kích thước thể hiện 4 lỗ bu lông đối với DN65.

Khi chọn khớp DN65 BS4504, cần kiểm tra đồng thời:

• DN65
• PN10 hoặc PN16
• Đường kính ngoài mặt bích
• Vòng tâm lỗ
• Số lượng lỗ bu lông
• Đường kính lỗ bu lông

Khớp nối mềm cao su DN65 JIS 10K

Khớp nối DN65 JIS 10K sử dụng mặt bích theo quy cách JIS, thường gặp trong các hệ thống sử dụng thiết bị, van và phụ kiện theo tiêu chuẩn Nhật Bản.

Loại này cần được lựa chọn đồng bộ với mặt bích JIS 10K trên đường ống. Khi lắp đặt cần kiểm tra đường kính mặt bích, vòng tâm lỗ và vị trí các lỗ bu lông.

Cấu tạo khớp nối mềm cao su DN65

Khớp nối mềm cao su DN65 gồm phần đàn hồi và các bộ phận kim loại liên kết ở hai đầu.

Thân cao su

Thân cao su là bộ phận chính tạo nên tính mềm dẻo của khớp. Khi đường ống rung hoặc có chuyển động nhỏ, phần thân có thể biến dạng trong giới hạn thiết kế.

Tùy từng sản phẩm, vật liệu có thể là EPDM, NBR, Neoprene hoặc loại cao su khác.

Lớp gia cường

Bên trong thân cao su thường có các lớp bố hoặc vật liệu gia cường nhằm tăng khả năng chịu áp lực và giữ ổn định hình dạng của khớp.

Một số thiết kế sử dụng lớp vải nylon và vòng thép gia cường.

Mặt bích hai đầu

Hai đầu khớp nối được kết hợp với mặt bích để liên kết với đường ống hoặc thiết bị.

Mặt bích có thể sử dụng thép hoặc inox tùy loại sản phẩm.

Vòng gia cố

Một số thiết kế có vòng thép hoặc kết cấu gia cố bên trong giúp thân cao su duy trì hình dạng trong quá trình chịu áp lực.

Đặc điểm của khớp nối mềm cao su DN65

Khớp nối mềm DN65 có những đặc điểm phù hợp với các tuyến đường ống kết nối thiết bị:

• Kết nối mặt bích chắc chắn.
• Thân cao su có độ đàn hồi.
• Hỗ trợ giảm rung và giảm chấn.
• Hạn chế truyền dao động từ máy bơm sang đường ống.
• Hỗ trợ bù một phần chuyển vị nhỏ.
• Giảm tác động cơ học lên điểm kết nối.
• Có lựa chọn mặt bích thép hoặc inox.
• Có các cấp áp lực PN10 và PN16.
• Có thể lựa chọn tiêu chuẩn BS4504 hoặc JIS 10K.

Công dụng của khớp nối mềm cao su DN65

Giảm rung

Khi máy bơm hoặc thiết bị hoạt động, rung động có thể truyền vào đường ống. Thân cao su giúp hấp thụ một phần dao động này.

Giảm chấn động

Khớp nối hỗ trợ hạn chế tác động của các dao động phát sinh trong quá trình khởi động, dừng máy hoặc thay đổi trạng thái vận hành.

Hạn chế truyền tiếng ồn

Cấu tạo đàn hồi giúp giảm sự truyền dao động cơ học từ thiết bị sang đường ống, từ đó góp phần hạn chế tiếng ồn.

Hỗ trợ bù chuyển vị

Khớp nối có thể hấp thụ một phần chuyển vị nhỏ của đường ống trong phạm vi cho phép của thiết kế.

Bảo vệ thiết bị

Việc lắp khớp nối tại vị trí phù hợp giúp hạn chế rung động tác động trực tiếp lên máy bơm, van và thiết bị đường ống.

Khớp nối mềm cao su DN65 được dùng ở đâu?

• Hệ thống cấp nước: DN65 được sử dụng trong các tuyến cấp nước của nhà ở, tòa nhà, nhà máy và các công trình kỹ thuật.
• Trạm bơm: Khớp nối mềm thường được lắp tại vị trí kết nối giữa máy bơm và đường ống để hạn chế truyền rung động.
• Hệ thống PCCC: DN65 có thể xuất hiện trong các tuyến đường ống PCCC tùy theo thiết kế và yêu cầu của hệ thống.
• Hệ thống HVAC: Sản phẩm được sử dụng tại các tuyến nước lạnh, nước giải nhiệt và khu vực kết nối thiết bị.
• Hệ thống xử lý nước: DN65 có thể dùng trong các tuyến cấp nước, nước thải và xử lý nước khi vật liệu cao su đáp ứng được môi chất.
• Đường ống công nghiệp: Sản phẩm được sử dụng tại các tuyến dẫn nước và những môi chất tương thích với vật liệu thân cao su.

Lắp đặt khớp nối mềm cao su DN65 như thế nào?

Bước 1: Kiểm tra quy cách mặt bích

Xác định DN65, PN10 hoặc PN16 và tiêu chuẩn mặt bích BS4504 hoặc JIS 10K.

Bước 2: Kiểm tra hai đầu đường ống

Hai mặt bích trên đường ống phải đúng quy cách và được căn chỉnh trước khi lắp khớp.

Bước 3: Đưa khớp nối vào vị trí

Đặt hai đầu mặt bích của khớp nối trùng với mặt bích đường ống. Không dùng khớp nối để kéo hai đoạn ống bị lệch quá mức về đúng vị trí.

Bước 4: Lắp và siết bu lông

Đưa bu lông qua các lỗ mặt bích rồi siết theo thứ tự đối xứng để lực ép phân bố đều.

Bước 5: Kiểm tra độ kín

Sau khi hoàn thiện, kiểm tra các vị trí ghép nối và vận hành thử ở điều kiện phù hợp.

Bước 6: Kiểm tra giá đỡ đường ống

Đường ống phải có hệ thống giá đỡ riêng. Không để trọng lượng của cả tuyến ống dồn lên khớp nối mềm.

Lưu ý khi lựa chọn khớp nối mềm cao su DN65

Khi mua khớp nối mềm DN65, nên kiểm tra:

• Kích thước: DN65 – 2 1/2 inch – phi khoảng 76 mm.
• Kiểu kết nối: DN65 sử dụng mặt bích.
• Vật liệu mặt bích: thép hoặc inox.
• Cấp áp lực: PN10 hoặc PN16.
• Tiêu chuẩn mặt bích: BS4504 hoặc JIS 10K.
• Vật liệu cao su: lựa chọn dựa trên môi chất, nhiệt độ và điều kiện vận hành.
• Chiều dài lắp đặt: cần đo khoảng cách thực tế giữa hai mặt bích trước khi đặt hàng.
• Quy cách bu lông: kiểm tra số lượng, đường kính lỗ và vòng tâm lỗ để bảo đảm lắp đúng.

DTA Việt Nam cung cấp khớp nối mềm cao su DN65

DTA Việt Nam cung cấp khớp nối mềm cao su DN65 phục vụ các hệ thống cấp nước, PCCC, HVAC, trạm bơm, xử lý nước và đường ống công nghiệp.

Sản phẩm sử dụng kết nối mặt bích, có các lựa chọn về mặt bích thép hoặc inox, cấp áp lực PN10/PN16 và tiêu chuẩn BS4504/JIS 10K theo nhu cầu của hệ thống.

DTA Việt Nam tư vấn lựa chọn khớp nối theo kích thước đường ống, tiêu chuẩn mặt bích, áp lực làm việc, vật liệu và điều kiện sử dụng thực tế.

Hotline: 0961.332.786 – 0961.483.239

Câu hỏi thường gặp về khớp nối mềm DN65

Khớp nối mềm cao su DN65 bằng bao nhiêu inch?

Khớp nối mềm cao su DN65 tương đương 2 1/2 inch.

DN65 là phi bao nhiêu?

DN65 thường được quy đổi với đường kính ngoài khoảng Ø76 mm. Một số tài liệu sản phẩm ghi phi 76 mm, tương đương 2 1/2 inch.

Khớp nối mềm cao su DN65 có loại nối ren không?

Trong dòng sản phẩm DN65 này, khớp nối sử dụng kết nối mặt bích, không sử dụng kiểu nối ren.

Khớp nối mềm DN65 có PN10 và PN16 không?

Có. Hai cấp áp lực phổ biến là PN10 và PN16. Một số model cụ thể có thể có cấp áp lực khác, cần kiểm tra theo thông số của sản phẩm.

Khớp nối DN65 có mặt bích thép không?

Có. Mặt bích thép là lựa chọn phổ biến cho khớp nối mềm DN65 trong hệ thống cấp nước, PCCC, HVAC và công nghiệp.

Khớp nối DN65 có mặt bích inox không?

Có thể có. Loại mặt bích inox phù hợp hơn với những hệ thống có yêu cầu cao về khả năng chống ăn mòn.

Khớp nối mềm DN65 BS4504 có thông số mặt bích như thế nào?

Với BS4504 PN16, DN65 có đường kính ngoài mặt bích khoảng 185 mm, vòng tâm lỗ khoảng 145 mm; quy cách lỗ bu lông cần được đối chiếu theo đúng bảng tiêu chuẩn/model sử dụng.

Khớp nối mềm DN65 JIS 10K có lắp với BS4504 được không?

Không nên mặc định hai tiêu chuẩn này lắp thay thế trực tiếp cho nhau. Cần kiểm tra chính xác kích thước mặt bích và bố trí lỗ bu lông trước khi lựa chọn.

Khớp nối mềm cao su DN65 dùng để làm gì?

Sản phẩm chủ yếu được dùng để giảm rung, giảm chấn, hạn chế truyền dao động và hỗ trợ hấp thụ chuyển vị nhỏ trong đường ống, đặc biệt tại khu vực máy bơm và thiết bị.
