khớp nối mềm inox 304 DN15

Khớp nối mềm inox 304 DN15 là gì?

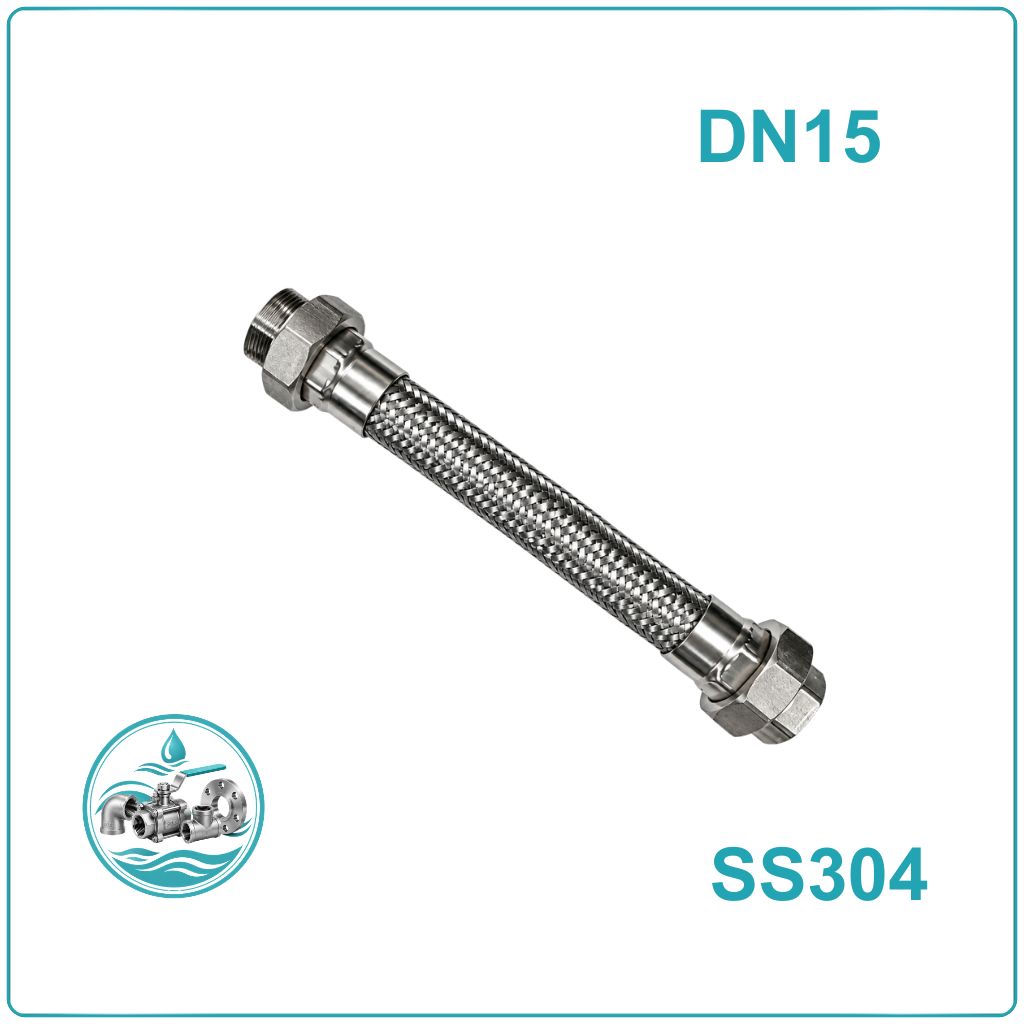

Khớp nối mềm inox 304 DN15 là thiết bị liên kết giữa hai đoạn ống hoặc giữa đường ống với máy móc, thiết bị. Bộ phận thân mềm thường được chế tạo từ inox 304, có kết cấu gân sóng giúp tăng độ linh hoạt khi chịu rung động hoặc chuyển vị nhỏ trong quá trình vận hành.

Kích thước DN15 phù hợp với các tuyến ống có đường kính danh nghĩa 15 mm, thường được gọi theo quy cách ren 1/2 inch. Tuy nhiên, kích thước ren thực tế và đường kính đầu nối cần được xác nhận theo tiêu chuẩn sản xuất của từng mẫu.

Sản phẩm không chỉ giúp hạn chế truyền rung từ máy bơm, động cơ sang đường ống mà còn giảm ứng suất phát sinh do giãn nở nhiệt hoặc sai lệch vị trí lắp đặt trong giới hạn cho phép của khớp nối.

Thông số kỹ thuật khớp nối mềm inox 304 DN15

Cấu tạo của khớp nối mềm inox 304 DN15

Khớp nối mềm inox DN15 thường bao gồm những bộ phận chính sau:

• Thân ống mềm inox 304: Có dạng gân sóng, tạo độ linh hoạt cho bộ phận thân và hỗ trợ hấp thụ rung động, chuyển vị nhỏ.
• Lớp bện inox (nếu có): Một số dòng sản phẩm được gia cường bằng lưới bện inox bên ngoài nhằm tăng khả năng chịu áp lực và hạn chế biến dạng của thân mềm.
• Đầu kết nối: Có thể sử dụng đầu ren trong, ren ngoài, rắc co hoặc mặt bích tùy thiết kế, giúp liên kết với đường ống và thiết bị.
• Bộ phận làm kín: Gioăng hoặc vật liệu làm kín được lựa chọn theo kiểu kết nối, nhiệt độ, áp lực và tính chất môi chất.

Không phải mọi mẫu khớp nối mềm inox 304 DN15 đều có lớp bện hoặc cùng một dạng đầu nối. Khi lựa chọn, cần đối chiếu cấu tạo thực tế để tránh nhầm lẫn giữa các dòng sản phẩm.

Phân loại khớp nối mềm inox 304 DN15

Khớp nối mềm inox 304 DN15 nối ren

Dòng nối ren có kích thước nhỏ gọn, thuận tiện khi lắp vào đường ống DN15 và các thiết bị sử dụng đầu ren tương ứng. Sản phẩm phù hợp với hệ thống cấp nước, đường ống phụ trợ, máy bơm nhỏ và các vị trí cần tháo lắp để kiểm tra hoặc bảo trì.

Khi đặt mua, cần xác định rõ ren trong hay ren ngoài, tiêu chuẩn ren và kích thước thực tế. Không nên mặc định tất cả đầu ren 1/2 inch đều tương thích nếu chưa đối chiếu tiêu chuẩn.

Khớp nối mềm inox 304 DN15 mặt bích

Khớp nối mềm mặt bích được thiết kế với hai đầu bích để liên kết cùng đường ống hoặc thiết bị có mặt bích tương ứng. Kiểu kết nối này thường được cân nhắc tại những vị trí cần liên kết chắc chắn hoặc thuận tiện cho việc tháo rời theo cụm.

Khi lựa chọn, cần kiểm tra tiêu chuẩn mặt bích, đường kính ngoài, số lượng lỗ bu lông, đường kính vòng tâm lỗ và cấp áp lực. Với kích thước DN15, cần xác nhận khả năng cung cấp của từng nhà sản xuất.

Ưu điểm của khớp nối mềm inox 304 DN15

• Chống ăn mòn tốt: Inox 304 có khả năng chống gỉ và chống ăn mòn trong nhiều môi trường thông dụng, phù hợp với hệ thống nước và các môi chất tương thích.
• Hạn chế rung động truyền qua đường ống: Phần thân gân sóng có khả năng hấp thụ một phần rung động cơ học, giúp giảm tác động lên các mối nối và thiết bị liên quan khi được lựa chọn, lắp đặt đúng cách.
• Hỗ trợ bù chuyển vị nhỏ: Khớp nối có thể tiếp nhận một mức dịch chuyển nhất định do giãn nở nhiệt hoặc sai lệch lắp đặt, tùy thiết kế và giới hạn làm việc.
• Kích thước gọn: DN15 phù hợp với các tuyến ống nhỏ, đường ống phụ trợ và vị trí kết nối có không gian hạn chế.
• Dễ tích hợp vào hệ thống: Sự đa dạng về kiểu đầu nối giúp người dùng lựa chọn cấu hình phù hợp với đường ống hiện hữu và yêu cầu bảo trì.

Ứng dụng của khớp nối mềm inox 304 DN15

Khớp nối mềm inox 304 DN15 thường được sử dụng tại các vị trí cần giảm rung hoặc tăng độ linh hoạt cho liên kết đường ống, chẳng hạn:

• Hệ thống cấp nước: Kết nối các đoạn ống nhỏ, thiết bị lọc nước và cụm cấp nước sử dụng đầu nối tương thích.
• Đường ống máy bơm: Hỗ trợ hạn chế truyền rung từ máy bơm sang đường ống, với điều kiện khớp nối được thiết kế phù hợp cho ứng dụng này.
• Hệ thống khí nén: Sử dụng tại một số vị trí dẫn khí khi áp lực, nhiệt độ và vật liệu làm kín đáp ứng yêu cầu.
• Thiết bị công nghiệp: Kết nối các cụm máy có rung động hoặc có thay đổi kích thước do nhiệt trong giới hạn cho phép.
• Hệ thống phụ trợ trong nhà xưởng: Lắp đặt tại các nhánh ống nhỏ cần kết nối linh hoạt và thuận tiện cho công tác bảo dưỡng.

Kinh nghiệm chọn mua khớp nối mềm inox 304 DN15

Để chọn đúng sản phẩm, người mua nên kiểm tra các yếu tố kỹ thuật thay vì chỉ căn cứ vào tên gọi hoặc kích thước DN15.

Xác định kiểu kết nối: Kiểm tra đường ống đang sử dụng ren hay mặt bích. Với kết nối ren, cần phân biệt ren trong, ren ngoài và tiêu chuẩn ren tương ứng.

Làm rõ điều kiện vận hành: Xác định áp lực, nhiệt độ, loại môi chất và mức độ rung động tại vị trí lắp đặt. Đây là cơ sở để lựa chọn thân mềm, lớp bện và vật liệu làm kín phù hợp.

Chọn chiều dài hợp lý: Chiều dài khớp nối phải phù hợp với khoảng cách lắp đặt và chuyển vị dự kiến. Không kéo giãn, nén ép hoặc uốn cong vượt giới hạn thiết kế để cố ghép nối.

Kiểm tra vật liệu: Nếu yêu cầu inox 304, nên xác nhận vật liệu của thân mềm, lớp bện và đầu nối. Một số sản phẩm có thể sử dụng vật liệu khác nhau cho từng bộ phận.

Đối chiếu thông số nhà sản xuất: Kiểm tra áp lực làm việc, nhiệt độ cho phép, bán kính uốn và khả năng chịu chuyển vị theo catalogue. Với hệ thống có yêu cầu an toàn cao, nên chọn sản phẩm có hồ sơ kỹ thuật và nguồn gốc rõ ràng.

Hướng dẫn lắp đặt khớp nối mềm inox 304 DN15

Trước khi lắp đặt, cần kiểm tra kích thước đầu nối, tình trạng thân gân sóng, lớp bện và các bề mặt làm kín. Đường ống phải được căn chỉnh phù hợp để tránh tạo lực kéo, nén hoặc xoắn không cần thiết lên thân mềm.

Đối với loại nối ren, sử dụng vật liệu làm kín thích hợp với môi chất và siết đúng kỹ thuật, tránh làm hỏng ren hoặc truyền mô-men xoắn trực tiếp lên phần ống mềm. Với loại mặt bích, cần dùng gioăng phù hợp, căn tâm hai mặt bích và siết bu lông đều theo quy trình.

Sau khi lắp đặt, nên kiểm tra rò rỉ và vận hành thử trong điều kiện được kiểm soát. Không sử dụng khớp nối mềm thay cho giá đỡ đường ống, bộ phận neo giữ hoặc thiết bị bù giãn nở chuyên dụng nếu sản phẩm không được thiết kế cho các chức năng đó.

Câu hỏi thường gặp về khớp nối mềm inox 304 DN15

Khớp nối mềm inox 304 DN15 là bao nhiêu inch?

DN15 thường tương ứng với quy cách 1/2 inch. Tuy nhiên, DN là kích thước danh nghĩa của đường ống, không phải đường kính đo trực tiếp của mọi bộ phận. Cần kiểm tra tiêu chuẩn kết nối thực tế khi lựa chọn.

Khớp nối mềm inox 304 DN15 chịu được áp lực bao nhiêu?

Áp lực làm việc phụ thuộc vào thiết kế thân gân sóng, lớp bện, đầu nối, chiều dài và nhiệt độ vận hành. Không có một mức áp lực cố định áp dụng cho tất cả sản phẩm DN15. Nên sử dụng thông số do nhà sản xuất công bố cho đúng mã hàng.

Khớp nối mềm inox 304 DN15 có dùng cho nước nóng không?

Sản phẩm có thể được sử dụng trong một số hệ thống nước nóng nếu vật liệu, gioăng làm kín và kết cấu khớp nối đáp ứng nhiệt độ, áp lực vận hành. Cần kiểm tra giới hạn nhiệt độ theo catalogue trước khi lắp đặt.

Nên chọn khớp nối mềm inox 304 DN15 nối ren hay mặt bích?

Loại nối ren phù hợp khi đường ống và thiết bị có đầu ren tương ứng, cần cấu hình gọn và dễ tháo lắp. Loại mặt bích phù hợp với hệ thống sử dụng kết nối bích đồng bộ. Việc lựa chọn phụ thuộc vào kết cấu đường ống, không gian lắp đặt và yêu cầu vận hành.

Khớp nối mềm inox 304 DN15 có chống rung hoàn toàn không?

Không. Khớp nối mềm giúp hấp thụ một phần rung động trong phạm vi thiết kế, nhưng hiệu quả phụ thuộc vào tần số rung, biên độ chuyển vị, kết cấu sản phẩm và cách lắp đặt. Nếu hệ thống rung mạnh, cần đánh giá thêm giá đỡ, bộ phận neo và phương án chống rung tổng thể.
