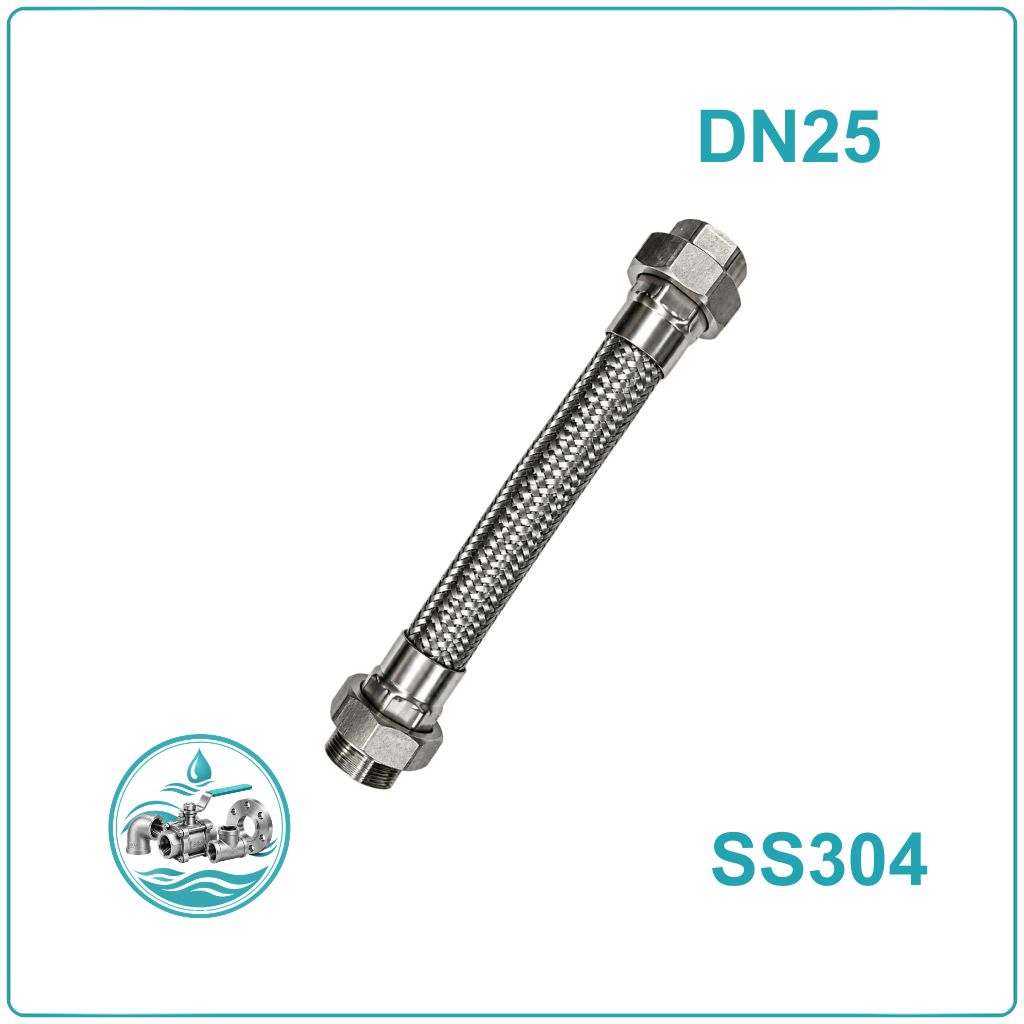

Khớp nối mềm inox 304 DN25

Khớp nối mềm inox 304 DN25 là gì?

Khớp nối mềm inox 304 DN25 là thiết bị kết nối đường ống có kích thước danh nghĩa DN25, thường được quy đổi theo quy cách 1 inch. Với hệ thống ống thép thông dụng, kích thước này thường tương ứng đường kính ngoài khoảng Ø34 mm (phi 34). Đây là kích thước tham khảo của ống thép; kích thước đầu ren, mặt bích hoặc clamp cần được xác định theo tiêu chuẩn cụ thể.

Khác với phụ kiện nối cứng, phần thân gân sóng của khớp nối mềm có khả năng đàn hồi trong giới hạn thiết kế. Khi máy bơm hoạt động hoặc đường ống xuất hiện chuyển vị nhỏ, kết cấu này hỗ trợ hạn chế tác động cơ học truyền trực tiếp qua các điểm kết nối.

Thông số kỹ thuật khớp nối mềm inox 304 DN25

Thông tin	Chi tiết
Tên sản phẩm	Khớp nối mềm inox 304 DN25
Kích thước danh nghĩa	DN25
Quy đổi thông dụng	1 inch
Đường kính ngoài ống thép tham khảo	Ø33,4 mm
Vật liệu thân mềm	Inox 304
Kết cấu thân	Dạng gân sóng
Kiểu kết nối	Nối ren, mặt bích, đầu hàn, clamp
Chiều dài sản phẩm	Theo mẫu hoặc yêu cầu đặt hàng
Môi chất sử dụng	Nước, khí và các lưu chất tương thích
Áp lực làm việc	PN16
Nhiệt độ làm việc	Theo thiết kế và tài liệu nhà sản xuất
Gioăng làm kín	Lựa chọn theo môi chất và điều kiện vận hành

Cấu tạo của khớp nối mềm inox 304 DN25

Một bộ khớp nối mềm inox 304 DN25 thường bao gồm các bộ phận chính sau:

• Thân gân sóng inox 304: Là phần tạo độ linh hoạt cho phụ kiện, hỗ trợ tiếp nhận rung động và chuyển vị nhỏ theo khả năng thiết kế.
• Đầu kết nối: Được gia công theo dạng ren, mặt bích, đầu hàn hoặc clamp để ghép với đường ống và thiết bị.
• Gioăng làm kín: Có ở những cấu hình sử dụng gioăng, giúp hạn chế rò rỉ tại bề mặt tiếp xúc khi được lựa chọn và lắp đặt đúng.
• Chi tiết liên kết phụ trợ: Có thể bao gồm bu lông, đai ốc, cùm kẹp hoặc các bộ phận đi kèm tùy kiểu kết nối.

Khi lựa chọn cấu tạo, cần chú ý đến chiều dài thân mềm và không gian lắp đặt. Khớp nối quá ngắn hoặc bị ép lệch trong quá trình thi công có thể chịu tải không phù hợp, làm giảm tuổi thọ sử dụng.

Phân loại khớp nối mềm inox 304 DN25

Khớp nối mềm inox 304 DN25 nối ren

Loại nối ren có đầu kết nối dạng ren trong hoặc ren ngoài, phù hợp với đường ống và thiết bị sử dụng cùng tiêu chuẩn ren. Phương án này thường được cân nhắc tại các cụm đường ống nhỏ, nhánh cấp nước hoặc vị trí cần tháo rời để bảo trì.

Khi mua, cần xác định chính xác kiểu ren, đường kính và tiêu chuẩn gia công. Không nên chỉ dựa vào tên gọi DN25 vì các tiêu chuẩn ren khác nhau có thể không tương thích dù cùng kích thước danh nghĩa.

Khớp nối mềm inox 304 DN25 mặt bích

Khớp nối mềm mặt bích sử dụng hai đầu bích để liên kết với đường ống thông qua bu lông. Cách kết nối này phù hợp với hệ thống đã thiết kế mặt bích đồng bộ, đặc biệt tại vị trí cần tháo phụ kiện theo cụm khi bảo dưỡng.

Ngoài DN25, cần kiểm tra tiêu chuẩn mặt bích, cấp áp lực, đường kính vòng tâm lỗ và số lượng lỗ bu lông. Gioăng cũng phải phù hợp với môi chất và điều kiện làm việc để hạn chế nguy cơ rò rỉ.

Khớp nối mềm inox 304 DN25 đầu hàn

Dòng đầu hàn được thiết kế để liên kết trực tiếp với đường ống bằng phương pháp hàn. Sau khi thi công đúng quy trình, mối nối tạo thành liên kết cố định, thích hợp với vị trí ít có nhu cầu tháo lắp thường xuyên.

Trước khi lựa chọn, cần kiểm tra vật liệu đường ống, yêu cầu hàn và giới hạn làm việc của khớp nối. Với hệ thống áp lực cao hoặc nhiệt độ lớn, phải căn cứ vào thông số thiết kế và tài liệu nhà sản xuất, không mặc định mọi mẫu đầu hàn đều phù hợp.

Khớp nối mềm inox 304 DN25 nối clamp (kẹp nhanh)

Loại clamp sử dụng cùm kẹp để liên kết hai đầu nối, thường kết hợp với gioăng làm kín. Cấu tạo này giúp quá trình tháo lắp thuận tiện hơn khi cần vệ sinh, kiểm tra hoặc thay thế thiết bị.

Khớp nối clamp thường được cân nhắc trong dây chuyền thực phẩm, đồ uống và một số hệ thống dược phẩm. Để sử dụng đúng yêu cầu, cần kiểm tra kích thước clamp, vật liệu gioăng, khả năng chịu nhiệt và yêu cầu vệ sinh của toàn bộ cụm kết nối.

Ưu điểm của khớp nối mềm inox 304 DN25

• Hỗ trợ hạn chế truyền rung: Thân gân sóng có khả năng đàn hồi, giúp giảm ảnh hưởng của một phần rung động từ thiết bị sang đường ống khi sản phẩm được lắp đặt đúng cách.
• Khả năng chống ăn mòn phù hợp nhiều môi trường: Inox 304 có khả năng chống gỉ tốt trong nhiều điều kiện thông thường. Tuy nhiên, cần đánh giá thành phần lưu chất và điều kiện làm việc trước khi sử dụng trong môi trường có tính ăn mòn cao.
• Thích ứng với chuyển vị nhỏ: Khớp nối có thể tiếp nhận chuyển động trong giới hạn cho phép, hỗ trợ giảm tác động cơ học lên các điểm liên kết của hệ thống.
• Có nhiều phương án kết nối: Từ ren, mặt bích đến đầu hàn và clamp, người dùng có thể chọn kiểu kết nối phù hợp với yêu cầu thi công, vận hành và bảo dưỡng.
• Thuận tiện khi bố trí tại các nhánh ống nhỏ: DN25 thường được sử dụng trong đường ống phụ trợ và cụm thiết bị, giúp việc lựa chọn phụ kiện cùng quy cách thuận tiện hơn.

Ứng dụng của khớp nối mềm inox 304 DN25

Nhờ kích thước gọn và kết cấu thân linh hoạt, khớp nối mềm inox 304 DN25 được ứng dụng tại nhiều vị trí khác nhau:

• Cụm máy bơm: Lắp ở vị trí kết nối phù hợp nhằm hỗ trợ hạn chế ảnh hưởng của rung động lên đường ống.
• Hệ thống cấp và tuần hoàn nước: Sử dụng tại các nhánh ống có điều kiện vận hành phù hợp với vật liệu inox 304.
• Đường ống khí nén: Kết nối thiết bị hoặc các đoạn ống phụ trợ khi áp lực nằm trong giới hạn cho phép.
• Hệ thống xử lý nước: Bố trí tại một số cụm van, thiết bị lọc và đường ống kết nối.
• Dây chuyền thực phẩm, đồ uống: Có thể sử dụng loại clamp nếu sản phẩm đáp ứng yêu cầu về vật liệu, vệ sinh và gioăng làm kín.
• Hệ thống kỹ thuật nhà xưởng: Lắp tại các vị trí cần liên kết linh hoạt giữa đường ống và thiết bị cơ điện.

Kinh nghiệm lựa chọn khớp nối mềm inox 304 DN25

Để lựa chọn đúng sản phẩm, nên kiểm tra lần lượt các yếu tố sau:

• Xác định chính xác quy cách đường ống: DN25 thường tương ứng 1 inch, nhưng không nên suy ra kích thước đầu nối chỉ từ DN. Cần đo hoặc kiểm tra bản vẽ để xác định đúng kiểu ren, mặt bích hay clamp.
• Chọn theo điều kiện làm việc: Áp lực, nhiệt độ và môi chất là các thông số quan trọng quyết định khả năng sử dụng. Nếu hệ thống có dao động áp suất hoặc nhiệt độ cao, cần trao đổi với nhà cung cấp để chọn mẫu phù hợp.
• Tính toán chiều dài lắp đặt: Chiều dài khớp nối phải phù hợp với khoảng cách thực tế giữa hai đầu ống. Không sử dụng sản phẩm để kéo hai đầu ống lệch về vị trí mong muốn.
• Cân nhắc tần suất bảo trì: Nếu thường xuyên tháo rời để vệ sinh hoặc thay thế, kiểu clamp có thể thuận tiện. Nếu hệ thống dùng kết nối ren hoặc mặt bích đồng bộ, nên ưu tiên cấu hình tương ứng.
• Kiểm tra hồ sơ kỹ thuật: Catalogue, bản vẽ và thông tin về giới hạn chuyển vị giúp đánh giá sản phẩm có đáp ứng yêu cầu thực tế hay không. Với công trình quan trọng, nên xác nhận thông số trước khi đặt hàng.

Hướng dẫn lắp đặt khớp nối mềm inox 304 DN25

Bước 1: Kiểm tra phụ kiện và điều kiện thi công

Đối chiếu mã sản phẩm, kích thước DN25, chiều dài, kiểu kết nối và thông số kỹ thuật với bản vẽ. Quan sát thân gân sóng, đầu nối và gioăng để phát hiện các dấu hiệu móp méo, nứt hoặc hư hỏng trước khi lắp.

Bước 2: Cô lập hệ thống và chuẩn bị vị trí

Ngắt thiết bị liên quan, cô lập nguồn áp lực và xả lưu chất theo quy trình an toàn. Làm sạch bề mặt kết nối, kiểm tra khoảng cách giữa hai đầu ống và bảo đảm có đủ không gian thao tác.

Bước 3: Căn chỉnh đường ống

Đưa hai đầu đường ống về đúng vị trí, bảo đảm không bị lệch tâm hoặc xoắn. Hệ thống cần có giá đỡ phù hợp để khớp nối không phải chịu trọng lượng đường ống hay lực kéo, nén vượt quá giới hạn thiết kế.

Bước 4: Lắp và cố định hai đầu nối

• Loại nối ren: Kiểm tra độ tương thích của ren, sử dụng vật liệu làm kín phù hợp nếu cần và siết đúng kỹ thuật. Tránh xoắn thân mềm khi thao tác.
• Loại mặt bích: Đặt gioăng đúng vị trí, căn chỉnh các lỗ bu lông và siết đều theo trình tự phù hợp.
• Loại đầu hàn: Cố định đúng vị trí, thực hiện hàn theo quy trình phù hợp với vật liệu và có biện pháp hạn chế nhiệt ảnh hưởng đến thân gân sóng.
• Loại clamp: Đặt gioăng vào đúng vị trí, ghép hai đầu nối và khóa cùm kẹp chắc chắn theo hướng dẫn của nhà sản xuất.

Bước 5: Kiểm tra trạng thái sau lắp đặt

Quan sát toàn bộ thân mềm và hai đầu liên kết. Bảo đảm sản phẩm không bị kéo căng, nén ép quá mức, uốn cong sai quy định hoặc tiếp xúc với các chi tiết có thể gây cọ xát trong quá trình vận hành.

Bước 6: Thử kín và vận hành thử

Thực hiện thử kín theo quy trình của hệ thống, sử dụng mức áp lực thử phù hợp với thiết kế và giới hạn của các bộ phận liên quan. Nếu phát hiện rò rỉ, cần cô lập và xả áp trước khi xử lý. Khi đạt yêu cầu, đưa hệ thống vào hoạt động và theo dõi tình trạng khớp nối trong giai đoạn đầu.

Lưu ý: Khớp nối mềm không thay thế cho giá đỡ đường ống hoặc bộ phận bù giãn nở chuyên dụng khi thiết kế yêu cầu. Cần tuân thủ hướng dẫn của nhà sản xuất về chiều dài lắp đặt, giới hạn chuyển vị và điều kiện vận hành.

Câu hỏi thường gặp về khớp nối mềm inox 304 DN25

Khớp nối mềm inox 304 DN25 là bao nhiêu inch, phi bao nhiêu?

DN25 thường được gọi là 1 inch. Với ống thép thông dụng, đường kính ngoài tham khảo là Ø33,4 mm. Kích thước đầu nối thực tế phụ thuộc tiêu chuẩn và kiểu kết nối.

Khớp nối mềm inox 304 DN25 có chịu được nước nóng không?

Sản phẩm có thể sử dụng cho nước nóng nếu giới hạn nhiệt độ, áp lực và vật liệu làm kín đáp ứng điều kiện vận hành. Cần kiểm tra thông số của đúng mẫu trước khi sử dụng.

Nên chọn loại nối ren hay mặt bích cho DN25?

Loại nối ren phù hợp khi hệ thống sử dụng đầu ren tương thích và cần phương án kết nối gọn. Loại mặt bích thích hợp khi đường ống đã có sẵn mặt bích đồng bộ hoặc cần tháo rời theo cụm.

Khớp nối mềm inox DN25 clamp có dễ vệ sinh không?

Kiểu clamp giúp tháo lắp thuận tiện, phù hợp với các hệ thống cần vệ sinh thường xuyên. Tuy nhiên, mức độ đáp ứng yêu cầu vệ sinh còn phụ thuộc thiết kế sản phẩm, vật liệu gioăng và tiêu chuẩn của dây chuyền.

Khi nào cần thay khớp nối mềm inox 304 DN25?

Nên kiểm tra và cân nhắc thay thế khi thân gân sóng biến dạng bất thường, xuất hiện rò rỉ, ăn mòn hoặc đầu nối bị hư hỏng. Đồng thời cần xác định nguyên nhân để tránh tái diễn sự cố sau khi thay mới.
