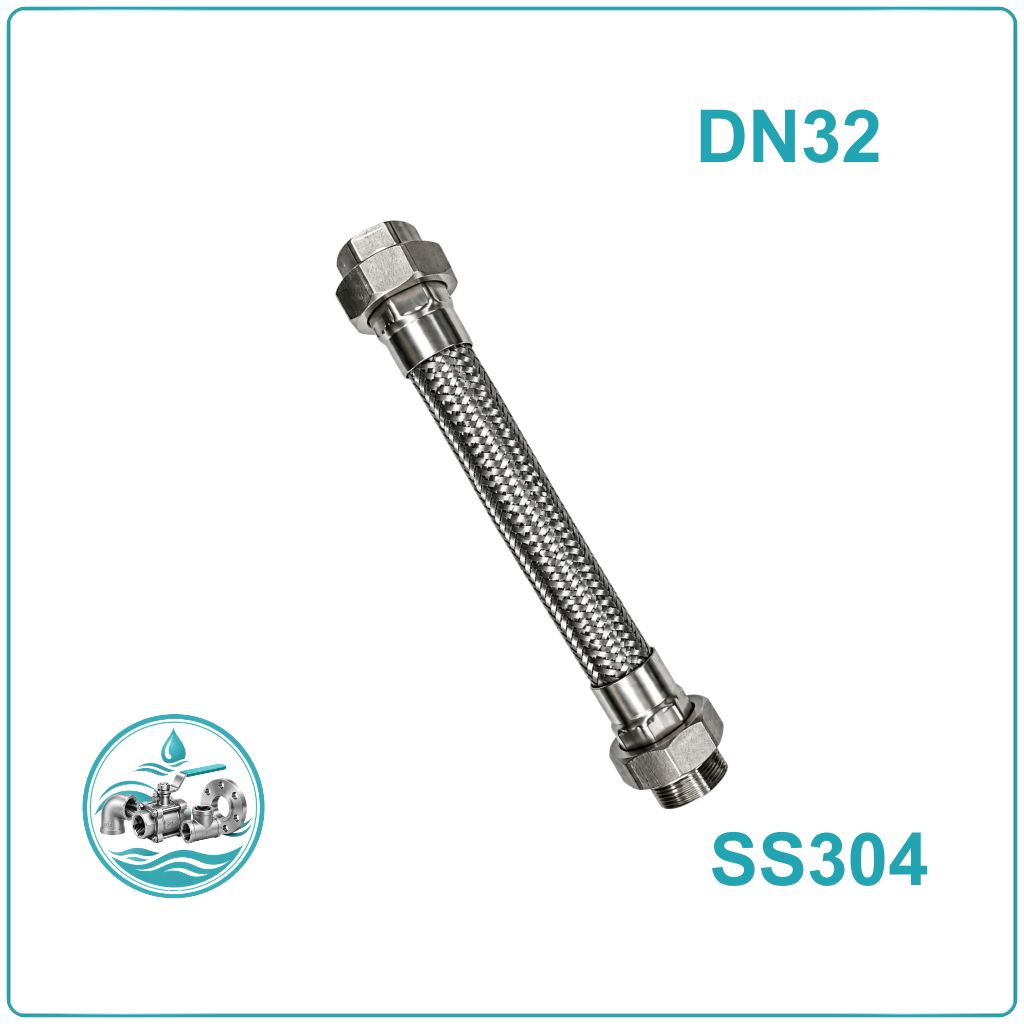

Khớp nối mềm inox 304 DN32

Khớp nối mềm inox 304 DN32 là gì?

Khớp nối mềm inox 304 DN32 là phụ kiện có kích thước danh nghĩa DN32, thường được gọi là 1¼ inch. Đối với ống thép theo hệ kích thước thông dụng, quy cách này tương ứng đường kính ngoài khoảng Ø42,2 mm (phi 42,2).

Khớp nối mềm DN32 thường được cân nhắc khi kết nối đường ống với máy bơm, thiết bị cơ điện hoặc các cụm đường ống có dao động.

Thông số kỹ thuật khớp nối mềm inox 304 DN32

Hạng mục	Thông tin
Tên sản phẩm	Khớp nối mềm inox 304 DN32
Kích thước danh nghĩa	DN32
Kích thước quy đổi	1¼ inch
Đường kính ngoài ống thép tham khảo	Ø42,2 mm
Vật liệu thân mềm	Inox 304
Cấu trúc thân	Gân sóng đàn hồi
Kết nối	Ren, mặt bích, đầu hàn, clamp
Chiều dài	Theo cấu hình sản phẩm
Môi chất sử dụng	Nước, khí và lưu chất tương thích
Áp lực làm việc	Theo thông số nhà sản xuất
Nhiệt độ làm việc	Phụ thuộc thiết kế và vật liệu làm kín

Cấu tạo của khớp nối mềm inox 304 DN32

Có thể hiểu cấu tạo sản phẩm qua chức năng của từng bộ phận:

• Phần thân gân sóng: Được chế tạo từ inox 304, tạo độ linh hoạt cho đoạn kết nối. Đây là bộ phận cần được bảo vệ khỏi va đập, biến dạng và tác động cơ học không phù hợp.
• Hai đầu kết nối: Là nơi liên kết khớp nối với đường ống. Kiểu đầu có thể thay đổi theo yêu cầu lắp đặt, từ ren và mặt bích đến đầu hàn hoặc clamp.
• Bề mặt làm kín: Được thiết kế theo dạng kết nối tương ứng; một số cấu hình sử dụng gioăng riêng để tăng khả năng làm kín.

Khi kiểm tra sản phẩm, không nên chỉ quan sát bề mặt inox bên ngoài. Cần chú ý cả độ đồng đều của gân sóng, tình trạng đầu nối và sự phù hợp của các chi tiết làm kín với môi trường sử dụng.

Phân loại khớp nối mềm inox 304 DN32

Khớp nối mềm inox 304 DN32 nối ren

Đầu ren phù hợp với những tuyến ống có kết nối ren đồng bộ. Kiểu này thường được lựa chọn ở các vị trí cần tháo phụ kiện để kiểm tra hoặc thay thế trong quá trình bảo dưỡng.

Điểm cần xác nhận trước khi mua là tiêu chuẩn ren và dạng ren trong hay ren ngoài. Hai đầu nối cùng được gọi DN32 vẫn có thể không lắp vừa nếu tiêu chuẩn ren khác nhau.

Khớp nối mềm inox 304 DN32 mặt bích

Với cấu hình mặt bích, việc liên kết được thực hiện thông qua bu lông và gioăng. Phương án này thích hợp cho hệ thống có sẵn mặt bích tương ứng và cần khả năng tháo rời khi bảo trì.

Để tránh sai lệch khi thi công, cần đối chiếu tiêu chuẩn mặt bích, cấp áp lực, số lỗ bu lông và kích thước vòng tâm lỗ. Gioăng sử dụng phải tương thích với môi chất cũng như nhiệt độ vận hành.

Khớp nối mềm inox 304 DN32 đầu hàn

Loại đầu hàn được dùng tại vị trí cần kết nối cố định với đường ống. Sau khi hoàn thiện mối hàn đúng kỹ thuật, phụ kiện tạo thành một phần liên kết của tuyến ống và không thuận tiện để tháo rời như dạng ren hoặc clamp.

Quá trình thi công cần kiểm soát nhiệt và bảo vệ phần thân gân sóng. Với hệ thống làm việc trong điều kiện áp lực hoặc nhiệt độ cao, phải xác nhận khả năng chịu tải của sản phẩm và quy trình hàn áp dụng.

Khớp nối mềm inox 304 DN32 nối clamp (kẹp nhanh)

Kết nối clamp sử dụng cùm kẹp để ghép hai đầu nối cùng gioăng làm kín. Cấu tạo này giúp rút ngắn thao tác tháo lắp, đặc biệt tại những vị trí cần vệ sinh hoặc kiểm tra thường xuyên.

Dạng clamp có thể được sử dụng trong dây chuyền thực phẩm, đồ uống và một số hệ thống công nghệ yêu cầu vệ sinh. Cần lựa chọn đúng kích thước đầu kẹp, vật liệu gioăng và tiêu chuẩn vệ sinh của toàn bộ cụm thiết bị.

Ưu điểm của khớp nối mềm inox 304 DN32

• Hỗ trợ giảm truyền rung: Thân gân sóng có khả năng đàn hồi, giúp hạn chế ảnh hưởng của một phần rung động từ thiết bị đến đường ống khi lắp đúng kỹ thuật.
• Chống ăn mòn trong điều kiện phù hợp: Inox 304 thích hợp với nhiều môi trường thông dụng, tuy nhiên vẫn cần đánh giá khả năng tương thích khi sử dụng với hóa chất hoặc lưu chất đặc biệt.
• Hạn chế tác động tại điểm liên kết: Khả năng tiếp nhận chuyển vị nhỏ giúp giảm tác động cơ học lên các đầu nối trong phạm vi thiết kế.
• Linh hoạt về phương án lắp ghép: Có thể lựa chọn ren, mặt bích, đầu hàn hoặc clamp theo cấu trúc đường ống.
• Phù hợp với nhiều hệ thống kỹ thuật: Quy cách DN32 có thể được sử dụng ở các nhánh đường ống phụ trợ, cụm thiết bị và hệ thống tuần hoàn nếu đáp ứng yêu cầu vận hành.

Ứng dụng của khớp nối mềm inox 304 DN32

Tùy theo môi chất và cấu hình đầu nối, sản phẩm có thể được bố trí ở các vị trí sau:

• Kết nối thiết bị bơm: Hỗ trợ hạn chế ảnh hưởng của rung động truyền từ thiết bị sang tuyến ống.
• Đường nước tuần hoàn: Sử dụng tại một số đoạn kết nối trong hệ thống làm mát hoặc tuần hoàn nước.
• Cụm lọc và xử lý nước: Làm phụ kiện nối giữa đường ống với thiết bị lọc, van hoặc các cụm xử lý.
• Đường khí nén: Sử dụng tại vị trí phù hợp với áp lực và điều kiện vận hành của hệ thống.
• Dây chuyền sản xuất: Kiểu clamp có thể được cân nhắc ở những vị trí cần tháo rời để vệ sinh định kỳ.
• Hệ thống cơ điện: Bố trí tại các điểm kết nối đường ống với thiết bị kỹ thuật trong nhà xưởng.

Kinh nghiệm lựa chọn khớp nối mềm inox 304 DN32

Khi đặt mua khớp nối mềm inox DN32, nên chuẩn bị các thông tin kỹ thuật sau để tránh chọn sai mẫu:

• Quy cách đường ống: Xác định DN32, tiêu chuẩn đường ống và kích thước thực tế của đầu nối. Quy đổi 1¼ inch và phi 42,2 mm chỉ mang tính tham khảo cho hệ thống ống thép thông dụng.
• Điều kiện vận hành: Ghi nhận áp lực làm việc, nhiệt độ cao nhất, loại lưu chất và khả năng dao động của hệ thống. Những yếu tố này quyết định mẫu khớp nối có phù hợp hay không.
• Kiểu lắp ghép: Chọn ren nếu hệ thống có đầu ren tương thích; chọn mặt bích khi đã có quy cách bích đồng bộ; chọn đầu hàn cho liên kết cố định; hoặc sử dụng clamp khi cần tháo lắp nhanh và đáp ứng yêu cầu vệ sinh.
• Chiều dài cần thiết: Đo khoảng cách lắp đặt sau khi đường ống được căn chỉnh. Không chọn khớp nối quá ngắn rồi kéo căng hoặc ép thân mềm để bù khoảng cách.
• Hồ sơ kỹ thuật: Đề nghị nhà cung cấp xác nhận thông số áp lực, nhiệt độ và giới hạn chuyển vị của mã sản phẩm cụ thể. Với hệ thống quan trọng, nên kiểm tra bản vẽ trước khi tiến hành lắp đặt.

Hướng dẫn lắp đặt khớp nối mềm inox 304 DN32

Bước 1: Chuẩn bị và kiểm tra vật tư

Đối chiếu kích thước DN32, chiều dài và kiểu kết nối với bản vẽ. Kiểm tra thân gân sóng, hai đầu nối và gioăng nếu có. Không đưa vào lắp đặt sản phẩm bị móp méo hoặc có dấu hiệu hư hỏng.

Bước 2: Đảm bảo an toàn cho tuyến ống

Dừng thiết bị, cô lập nguồn áp lực và xả lưu chất theo quy trình an toàn. Vệ sinh bề mặt kết nối, loại bỏ bụi bẩn và dị vật có thể ảnh hưởng đến độ kín.

Bước 3: Căn chỉnh vị trí

Đặt khớp nối vào vị trí dự kiến để kiểm tra khoảng cách giữa hai đầu ống. Căn chỉnh đường ống trước khi cố định, đồng thời kiểm tra hệ thống giá đỡ để tránh truyền tải trọng không phù hợp lên thân mềm.

Bước 4: Thực hiện kết nối

• Đối với nối ren: Kiểm tra độ tương thích của ren, dùng vật liệu làm kín phù hợp khi cần và siết đúng kỹ thuật.
• Đối với mặt bích: Lắp gioăng đúng vị trí, căn lỗ bu lông và siết đều để hạn chế lệch mặt ghép.
• Đối với đầu hàn: Cố định phụ kiện, thực hiện hàn theo quy trình phù hợp và hạn chế nhiệt tác động lên phần thân gân sóng.
• Đối với clamp: Đặt gioăng đúng rãnh, ghép hai đầu nối và khóa cùm kẹp theo hướng dẫn của nhà sản xuất.

Bước 5: Đánh giá tình trạng sau lắp

Kiểm tra xem thân mềm có bị xoắn, kéo căng, nén ép hoặc uốn quá giới hạn hay không. Bảo đảm các đầu nối được cố định chắc chắn và khớp nối không phải chịu trọng lượng của tuyến ống.

Bước 6: Thử kín và kiểm tra vận hành

Thử kín theo quy trình của hệ thống với điều kiện thử phù hợp với giới hạn thiết kế. Nếu phát hiện rò rỉ, phải cô lập và xả áp trước khi xử lý. Sau khi đạt yêu cầu, vận hành thử và theo dõi hiện tượng rung, rò rỉ hoặc biến dạng bất thường.

Lưu ý: Khớp nối mềm không thay thế giá đỡ đường ống hoặc bộ phận bù giãn nở chuyên dụng. Luôn tuân thủ tài liệu hướng dẫn của nhà sản xuất đối với từng cấu hình sản phẩm.

Câu hỏi thường gặp về khớp nối mềm inox 304 DN32

DN32 quy đổi sang inch và phi như thế nào?

DN32 thường tương ứng 1¼ inch. Với ống thép thông dụng, đường kính ngoài tham khảo là Ø42,2 mm. Cần kiểm tra tiêu chuẩn đường ống trước khi chọn đầu nối.

Khớp nối mềm inox 304 DN32 có dùng cho máy bơm được không?

Có thể sử dụng nếu kích thước, áp lực và nhiệt độ phù hợp với hệ thống. Vị trí lắp cần được xác định theo thiết kế và đường ống phải có giá đỡ phù hợp.

Khớp nối mềm DN32 có chịu được hóa chất không?

Điều này phụ thuộc vào thành phần hóa chất, nồng độ, nhiệt độ và thời gian tiếp xúc. Inox 304 không phù hợp với mọi môi trường ăn mòn, do đó cần kiểm tra tính tương thích trước khi sử dụng.

Có thể dùng khớp nối mềm để xử lý đường ống lệch tâm không?

Không nên dùng phụ kiện để bù sai lệch thi công lớn. Hai đầu ống cần được căn chỉnh trước khi lắp; khớp nối chỉ tiếp nhận chuyển vị trong giới hạn được nhà sản xuất quy định.

Khi nào cần kiểm tra hoặc thay thế sản phẩm?

Nên kiểm tra khi xuất hiện rò rỉ, biến dạng thân gân sóng, ăn mòn hoặc dấu hiệu hư hỏng tại đầu kết nối. Cần xác định nguyên nhân trước khi thay để tránh sự cố tái diễn.
