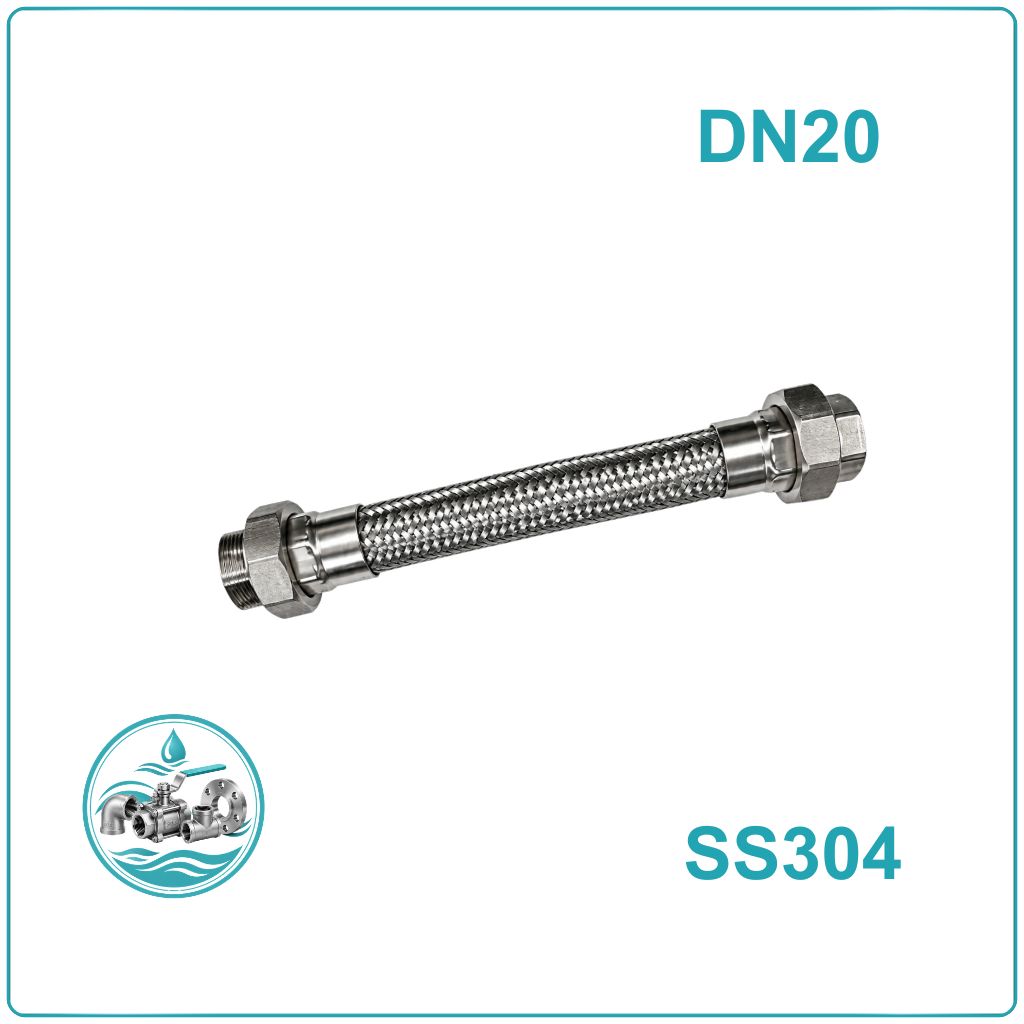

Khớp nối mềm inox 304 DN20

Khớp nối mềm inox 304 DN20 là gì?

Khớp nối mềm inox 304 DN20 là phụ kiện trung gian được lắp giữa hai đoạn ống hoặc giữa đường ống với máy móc, thiết bị có kích thước kết nối phù hợp. Khác với phụ kiện nối cứng, sản phẩm có phần thân mềm, thường được tạo hình gân sóng nhằm tăng độ linh hoạt khi hệ thống phát sinh rung động hoặc chuyển vị nhỏ.

Kích thước DN20 thường được gọi là 3/4 inch trong quy cách đường ống thông dụng. Sản phẩm có thể được sử dụng tại đầu hút, đầu đẩy của một số cụm bơm, đường ống phụ trợ hoặc các vị trí cần hạn chế truyền rung cơ học.

Thông số kỹ thuật khớp nối mềm inox 304 DN20

Thông tin	Thông số
Tên sản phẩm	Khớp nối mềm inox 304 DN20
Kích thước danh nghĩa	DN20
Quy cách thông dụng	3/4 inch
Vật liệu thân mềm	Inox 304
Kết cấu thân	Ống inox gân sóng
Kiểu kết nối	Ren, mặt bích, đầu hàn hoặc clamp
Vật liệu đầu nối	Theo cấu hình sản phẩm
Môi chất sử dụng	Nước, khí và các môi chất tương thích
Chiều dài	Theo mẫu sản xuất hoặc yêu cầu lắp đặt
Áp lực làm việc	PN16
Nhiệt độ làm việc	Phụ thuộc kết cấu và vật liệu làm kín

Cấu tạo của khớp nối mềm inox 304 DN20

Một bộ khớp nối mềm inox 304 DN20 thường có các thành phần chính sau:

• Thân mềm inox 304: Được tạo hình gân sóng để tăng khả năng uốn linh hoạt và hấp thụ một phần rung động cơ học.
• Đầu kết nối: Thiết kế theo dạng ren, mặt bích, đầu hàn hoặc clamp tùy cấu hình đặt hàng.
• Bộ phận làm kín: Có thể sử dụng gioăng hoặc vật liệu làm kín phù hợp với kiểu kết nối, nhiệt độ và tính chất môi chất.
• Chi tiết gia cường nếu có: Một số thiết kế sử dụng thêm bộ phận gia cường để đáp ứng yêu cầu cơ học và điều kiện làm việc riêng.

Cấu tạo cụ thể có thể khác nhau giữa các nhà sản xuất. Vì vậy, khi mua hàng, nên xác nhận bản vẽ hoặc hình ảnh thực tế để bảo đảm sản phẩm đáp ứng đúng yêu cầu lắp đặt.

Phân loại khớp nối mềm inox 304 DN20

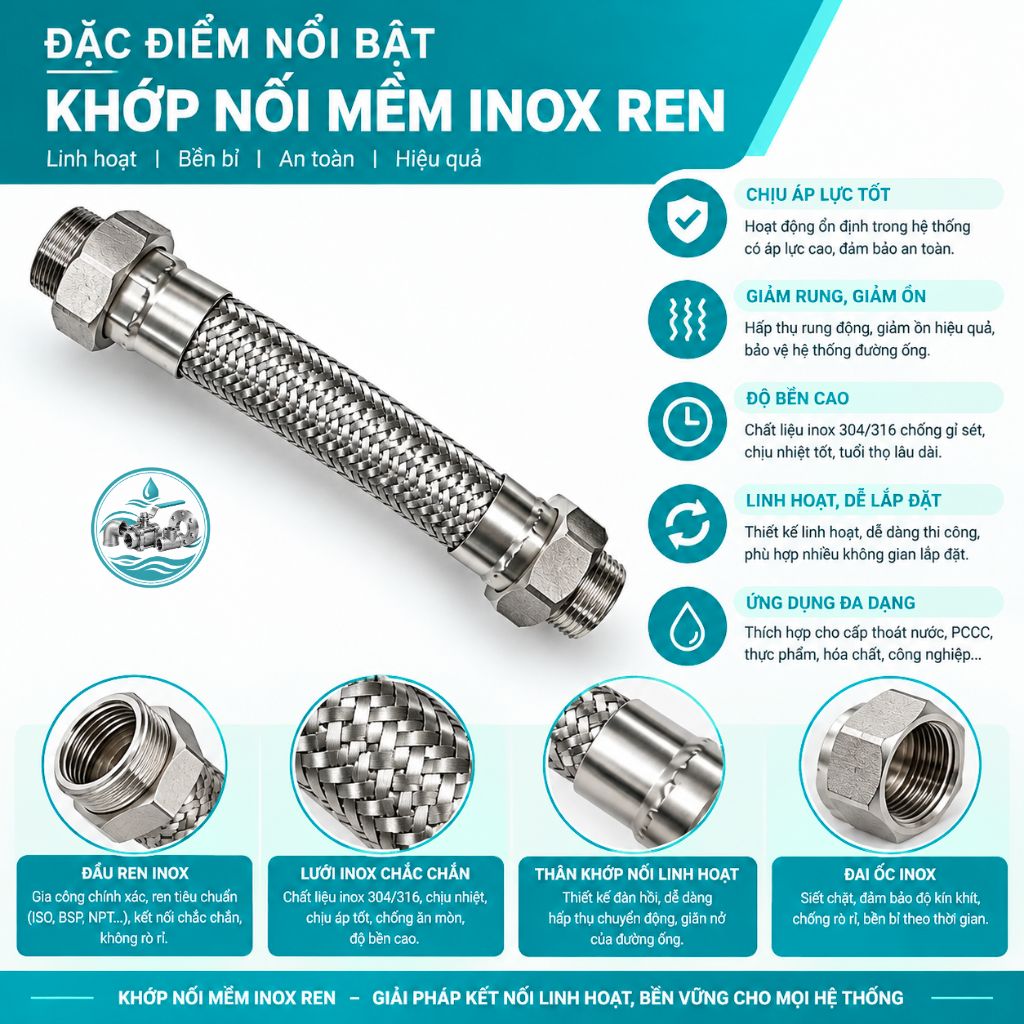

Khớp nối mềm inox 304 DN20 nối ren

Khớp nối mềm inox DN20 nối ren sử dụng đầu ren để liên kết trực tiếp với đường ống hoặc thiết bị có quy cách tương ứng. Ưu điểm của loại này là kết cấu gọn, thuận tiện lắp đặt tại các vị trí có không gian hạn chế và dễ tháo rời khi cần bảo trì.

Sản phẩm thường được cân nhắc cho hệ thống cấp nước, đường ống phụ trợ và các cụm máy có kích thước kết nối nhỏ. Khi lựa chọn, cần xác định rõ ren trong hay ren ngoài, tiêu chuẩn ren và chiều dài tổng thể để tránh sai lệch khi lắp đặt.

Khớp nối mềm inox 304 DN20 mặt bích

Dòng mặt bích được thiết kế với hai đầu bích để liên kết bằng bu lông với đường ống hoặc thiết bị có mặt bích tương thích. Cấu hình này phù hợp với hệ thống sử dụng kết nối bích, đặc biệt tại các vị trí cần tháo rời theo cụm để kiểm tra hoặc thay thế phụ kiện.

Khi đặt mua, cần đối chiếu tiêu chuẩn mặt bích, cấp áp lực, đường kính vòng tâm lỗ và số lượng lỗ bu lông. Không nên lựa chọn chỉ dựa trên kích thước DN20 vì các tiêu chuẩn mặt bích có thể khác nhau về cấu tạo.

Khớp nối mềm inox 304 DN20 đầu hàn

Khớp nối mềm inox đầu hàn được thiết kế để hàn trực tiếp vào đường ống, tạo liên kết cố định và giảm nguy cơ rò rỉ tại vị trí nối khi thi công đúng kỹ thuật. Loại này thích hợp với những hệ thống cần mối nối liền mạch, hạn chế việc tháo lắp thường xuyên.

Đối với đường ống áp suất cao, cần kiểm tra cấp áp lực của sản phẩm, độ dày vật liệu, khả năng tương thích giữa các chi tiết và quy trình hàn được áp dụng. Độ kín thực tế phụ thuộc vào thiết kế khớp nối, chất lượng mối hàn và điều kiện vận hành, không thể mặc định mọi sản phẩm đầu hàn đều phù hợp với áp suất cao.

Khớp nối mềm inox 304 DN20 nối clamp (kẹp nhanh)

Khớp nối mềm inox đầu clamp sử dụng cơ cấu kẹp nhanh để liên kết với đường ống hoặc thiết bị có đầu nối tương ứng. Kiểu kết nối này thuận tiện cho quá trình tháo lắp, vệ sinh và bảo dưỡng định kỳ, đặc biệt trong các dây chuyền yêu cầu kiểm soát vệ sinh.

Sản phẩm được sử dụng trong một số hệ thống thuộc ngành thực phẩm, đồ uống, dược phẩm và thiết bị y tế khi đáp ứng đầy đủ yêu cầu kỹ thuật. Khi chọn mua, cần kiểm tra kích thước clamp, tiêu chuẩn kết nối, vật liệu gioăng và khả năng chịu nhiệt của toàn bộ cụm sản phẩm.

Ưu điểm của khớp nối mềm inox 304 DN20

• Khả năng chống gỉ tốt: Inox 304 có khả năng chống ăn mòn trong nhiều môi trường thông dụng, phù hợp với hệ thống nước và một số ứng dụng công nghiệp có điều kiện vận hành tương thích.
• Hỗ trợ giảm rung động: Phần thân gân sóng giúp hấp thụ một phần rung động truyền từ thiết bị sang đường ống, góp phần giảm tác động cơ học lên các vị trí liên kết.
• Bù chuyển vị nhỏ: Khớp nối có thể tiếp nhận một mức dịch chuyển nhất định do giãn nở nhiệt hoặc sai lệch nhỏ trong giới hạn thiết kế, hạn chế ứng suất phát sinh lên đường ống.
• Đa dạng phương thức lắp đặt: Các tùy chọn nối ren, mặt bích, đầu hàn và clamp giúp người dùng lựa chọn phương án phù hợp với cấu trúc hệ thống hiện có.
• Phù hợp với nhiều thiết bị cỡ nhỏ: Quy cách DN20 thường được sử dụng tại các nhánh ống phụ trợ, cụm máy bơm và đường ống dẫn lưu chất có kích thước tương ứng.

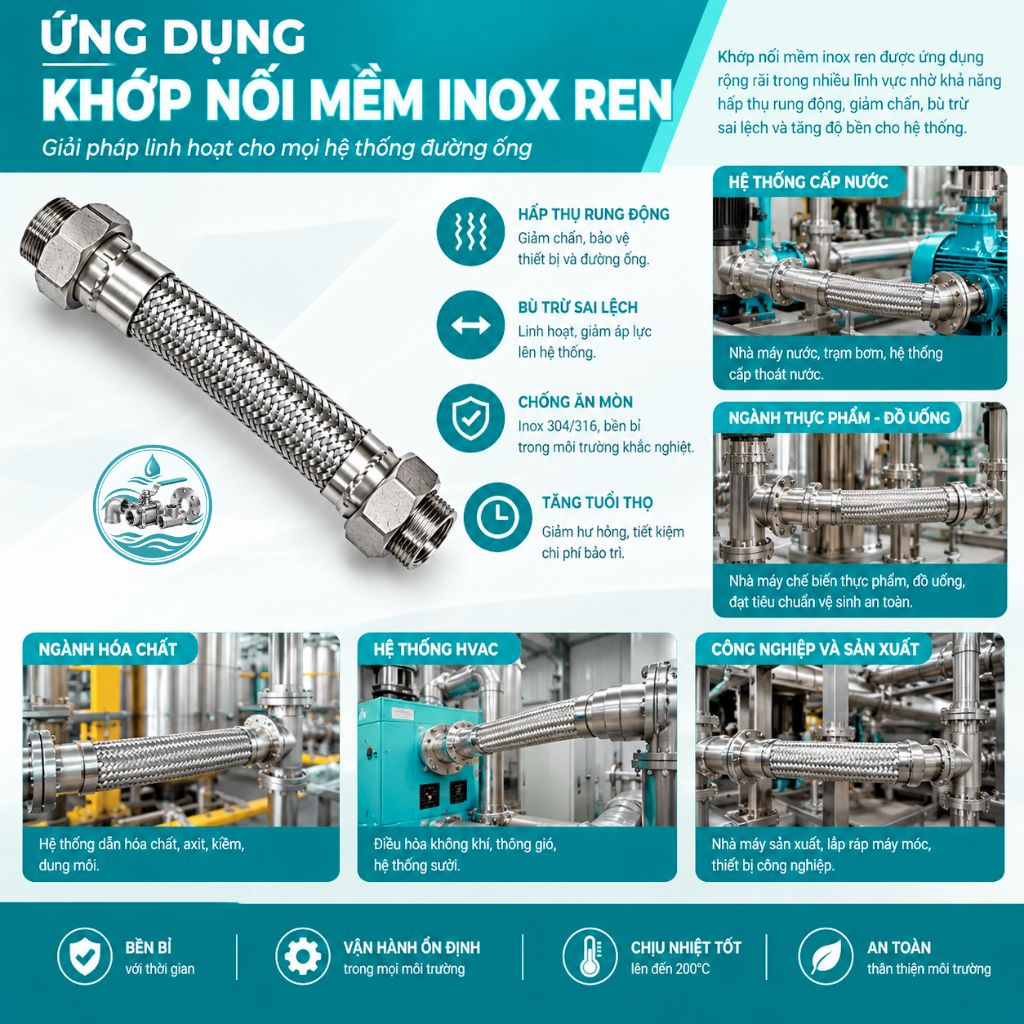

Ứng dụng của khớp nối mềm inox 304 DN20

Khớp nối mềm inox 304 DN20 được sử dụng tại những vị trí cần liên kết linh hoạt hoặc hạn chế tác động rung động trong hệ thống đường ống.

• Hệ thống cấp nước: Kết nối đường ống với thiết bị lọc, cụm cấp nước và một số thiết bị sử dụng đầu nối DN20.
• Cụm máy bơm: Hỗ trợ hạn chế truyền rung từ máy bơm sang đường ống khi sản phẩm được lựa chọn phù hợp với điều kiện làm việc.
• Đường ống khí nén: Sử dụng tại các vị trí dẫn khí khi áp lực, nhiệt độ và cấu hình khớp nối đáp ứng yêu cầu.
• Dây chuyền sản xuất: Kết nối các thiết bị có rung động hoặc phát sinh chuyển vị nhỏ trong quá trình hoạt động.
• Ngành thực phẩm và dược phẩm: Loại clamp có thể được sử dụng tại những vị trí yêu cầu tháo lắp và vệ sinh thường xuyên, với điều kiện vật liệu và thiết kế đáp ứng tiêu chuẩn của hệ thống.
• Hệ thống kỹ thuật tòa nhà: Ứng dụng trong một số đường ống phụ trợ và cụm thiết bị cơ điện có quy cách kết nối phù hợp.

Kinh nghiệm lựa chọn khớp nối mềm inox 304 DN20

Để lựa chọn đúng sản phẩm, cần xác định đầy đủ các thông số liên quan đến đường ống và điều kiện vận hành.

Xác định kiểu kết nối: Kiểm tra đường ống sử dụng ren, mặt bích, đầu hàn hay clamp. Mỗi kiểu có yêu cầu lắp đặt riêng và không thể thay thế trực tiếp cho nhau nếu không có đầu chuyển phù hợp.

Kiểm tra áp lực và nhiệt độ: Xác định áp lực làm việc bình thường, khả năng xuất hiện biến động áp suất và nhiệt độ cao nhất của môi chất. Chọn sản phẩm theo thông số kỹ thuật đã được nhà sản xuất xác nhận.

Lựa chọn chiều dài phù hợp: Chiều dài khớp nối cần đáp ứng khoảng cách thực tế giữa hai đầu liên kết. Không nên kéo căng, ép ngắn hoặc xoắn thân mềm để khắc phục lỗi căn chỉnh đường ống.

Xác nhận vật liệu: Kiểm tra vật liệu thân gân sóng, đầu nối và gioăng làm kín. Tên gọi inox 304 không đồng nghĩa với việc mọi chi tiết của sản phẩm đều được chế tạo từ cùng một loại vật liệu.

Ưu tiên sản phẩm có hồ sơ kỹ thuật: Catalogue, bản vẽ và thông tin nguồn gốc giúp đối chiếu chính xác kích thước, giới hạn làm việc và phương pháp lắp đặt trước khi đưa vào sử dụng.

Hướng dẫn lắp đặt khớp nối mềm inox 304 DN20

Trước khi lắp đặt, cần kiểm tra kích thước đầu nối, tình trạng thân gân sóng và độ đồng tâm của hai đầu đường ống. Đường ống phải có hệ thống giá đỡ phù hợp để tránh truyền tải trọng không cần thiết lên khớp nối mềm.

Đối với loại nối ren, sử dụng vật liệu làm kín thích hợp với môi chất và siết đúng kỹ thuật, tránh làm hỏng ren hoặc xoắn thân mềm. Với loại mặt bích, cần lựa chọn gioăng tương thích, căn tâm các mặt bích và siết bu lông đều.

Đối với loại đầu hàn, việc thi công phải tuân thủ quy trình hàn phù hợp với vật liệu và thiết kế sản phẩm. Cần có biện pháp hạn chế nhiệt ảnh hưởng đến phần thân mềm và các bộ phận liên quan.

Đối với loại clamp, cần kiểm tra gioăng, căn chỉnh hai đầu kết nối và khóa kẹp đúng cách. Sau khi hoàn tất, nên kiểm tra rò rỉ và vận hành thử trong điều kiện được kiểm soát trước khi đưa hệ thống vào hoạt động chính thức.

Câu hỏi thường gặp về khớp nối mềm inox 304 DN20

Khớp nối mềm inox 304 DN20 tương đương bao nhiêu inch?

DN20 thường tương ứng với quy cách 3/4 inch trong hệ thống đường ống thông dụng. Tuy nhiên, kích thước ren và các đầu kết nối cụ thể cần được đối chiếu theo tiêu chuẩn của sản phẩm.

Khớp nối mềm inox 304 DN20 chịu được áp lực bao nhiêu?

Khả năng chịu áp lực phụ thuộc vào kết cấu thân mềm, chiều dài, kiểu kết nối, vật liệu và nhiệt độ vận hành. Cần tham khảo thông số của đúng mẫu sản phẩm thay vì áp dụng một mức áp lực chung cho tất cả khớp nối DN20.

Khớp nối mềm inox 304 DN20 có sử dụng cho nước nóng không?

Sản phẩm có thể sử dụng trong hệ thống nước nóng nếu thân mềm, đầu nối và vật liệu làm kín đáp ứng điều kiện nhiệt độ, áp lực. Nên xác nhận giới hạn vận hành theo tài liệu kỹ thuật trước khi lắp đặt.

Nên chọn khớp nối mềm DN20 nối ren hay mặt bích?

Loại nối ren phù hợp với đường ống có đầu ren tương ứng và cần kết cấu gọn. Loại mặt bích phù hợp với hệ thống được thiết kế theo tiêu chuẩn mặt bích. Việc lựa chọn phụ thuộc vào kết cấu đường ống, không gian lắp đặt và yêu cầu bảo trì.

Khớp nối mềm inox DN20 đầu hàn có kín hoàn toàn không?

Mối hàn đạt yêu cầu có thể tạo liên kết kín phù hợp với thiết kế. Tuy nhiên, độ kín thực tế phụ thuộc vào chất lượng vật liệu, quy trình hàn và kiểm tra sau hàn. Không nên coi độ kín tuyệt đối là cam kết chung cho mọi sản phẩm.

Khớp nối mềm inox DN20 clamp phù hợp với hệ thống nào?

Loại clamp thường được cân nhắc cho các hệ thống cần tháo lắp và vệ sinh thường xuyên, như một số dây chuyền thực phẩm, đồ uống và dược phẩm. Cần xác nhận tiêu chuẩn clamp, vật liệu gioăng và yêu cầu vệ sinh của ứng dụng cụ thể.
