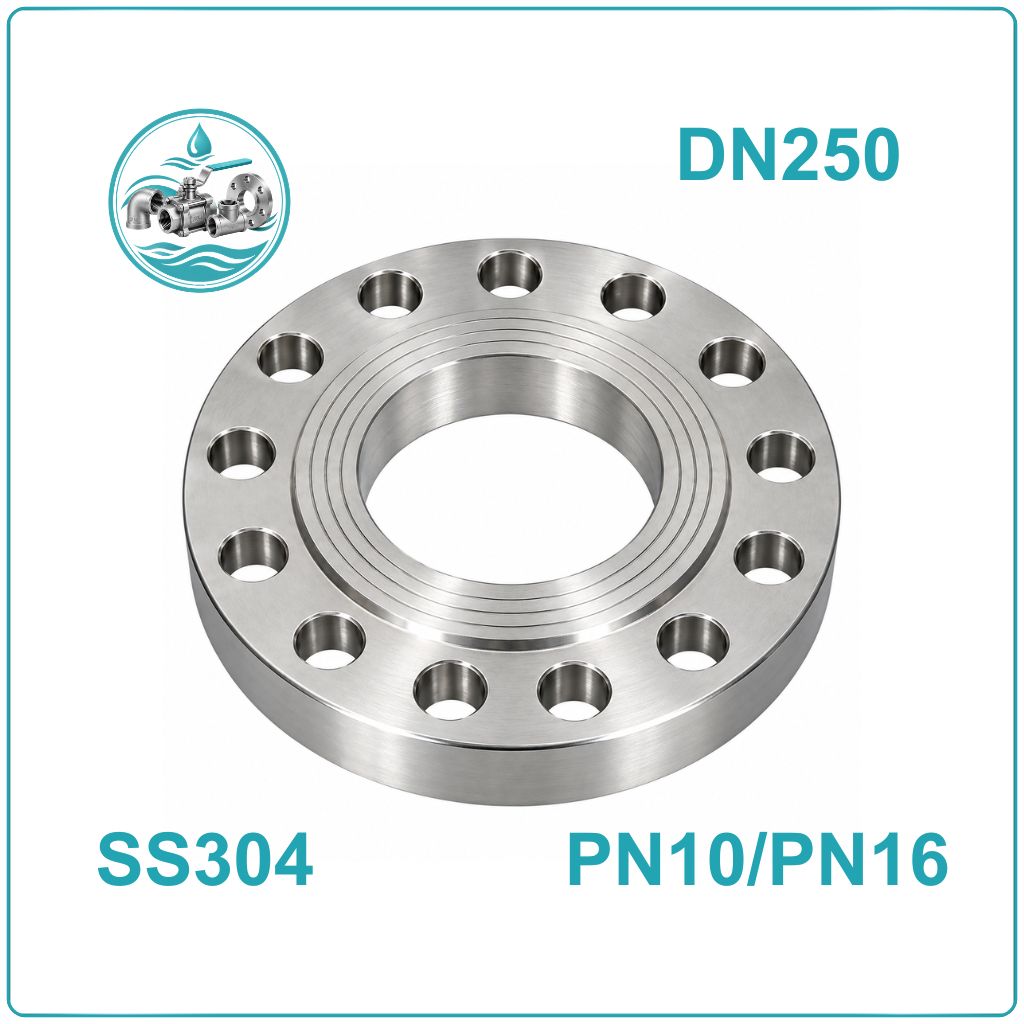

Mặt bích inox BS 4504 DN250 PN10/PN16

Mặt bích inox BS 4504 DN250 PN10/PN16 là gì?

Mặt bích inox BS 4504 DN250 tương đương 10 inch, đường kính ngoài ống tham khảo phi 273 mm. Đây là phụ kiện tạo điểm ghép nối giữa các đoạn ống hoặc giữa đường ống với thiết bị công nghiệp.

Trong hệ thống thực tế, DN250 thường xuất hiện tại những tuyến dẫn chính thay vì chỉ là nhánh phụ nhỏ. Mặt bích có thể được bố trí ở đầu van, đầu máy bơm, cụm lọc hoặc các vị trí cần tháo thiết bị để sửa chữa. Khi lắp ghép, hai mặt bích được căn chỉnh, đặt gioăng ở giữa và siết chặt bằng bu lông theo quy trình kỹ thuật.

Điểm cần lưu ý là DN250 chỉ thể hiện kích thước danh nghĩa. Để chọn đúng sản phẩm, cần xác định thêm cấp PN, tiêu chuẩn kết nối, vật liệu và kiểu mặt bích. Một sản phẩm ghi DN250 chưa chắc có thể lắp trực tiếp với mọi van hoặc mặt bích DN250 khác

Thông số kỹ thuật mặt bích inox BS 4504 DN250

Với DN250, nên kiểm tra thông số theo bản vẽ thay vì chỉ dựa vào tên hàng. Bảng dưới đây tổng hợp các dữ liệu tham khảo để xác định yêu cầu đặt mua.

Thông số	Quy cách DN250
Kích thước danh nghĩa	DN250
Kích thước quy đổi	10 inch
Đường kính ngoài ống tham khảo	Ø273 mm
Tiêu chuẩn yêu cầu	BS 4504
Cấp áp lực	PN10 / PN16
Đường kính ngoài mặt bích	Tham khảo: PN10 Ø395 mm; PN16 Ø405 mm
Đường kính vòng chia lỗ (PCD)	Tham khảo: PN10 Ø350 mm; PN16 Ø355 mm
Số lỗ bu lông	Tham khảo 12 lỗ
Đường kính lỗ bu lông	Tham khảo: PN10 Ø22 mm; PN16 Ø26 mm
Bu lông tương ứng	Tham khảo: PN10 M20; PN16 M24
Vật liệu	Inox 304 / inox 316 tùy sản phẩm
Kiểu kết nối	Ghép mặt bích bằng bu lông và gioăng
Nhiệt độ làm việc	Theo vật liệu, gioăng và điều kiện vận hành

Ưu điểm của mặt bích inox BS 4504 DN250

Giá trị của mặt bích inox không chỉ nằm ở vật liệu mà còn ở khả năng phục vụ công tác vận hành và bảo trì đường ống.

• Hỗ trợ tháo thiết bị khi cần sửa chữa: Mối ghép bu lông giúp tách van hoặc thiết bị khỏi tuyến ống mà không phải cắt bỏ đoạn nối.
• Phù hợp với hệ thống cần kiểm tra định kỳ: Những vị trí như cụm bơm, thiết bị lọc và van chặn có thể thuận tiện hơn khi được thiết kế đầu nối mặt bích.
• Có phương án lựa chọn vật liệu: Inox 304 thường dùng cho nhiều ứng dụng thông dụng; inox 316 có thể phù hợp hơn với một số môi trường ăn mòn.
• Thuận lợi khi thay thế phụ kiện: Nếu xác định đúng tiêu chuẩn và kích thước, việc tìm sản phẩm thay thế sẽ dễ dàng hơn.
• Hỗ trợ tạo mối nối có gioăng làm kín: Khi bề mặt ghép, gioăng và lực siết phù hợp, mối nối có thể đáp ứng yêu cầu kín của hệ thống.

Cấu tạo mặt bích inox BS 4504 DN250

Có thể kiểm tra mặt bích qua những khu vực quyết định trực tiếp đến khả năng lắp ghép:

• Vành bích: Phần thân chịu lực liên kết, có đường kính ngoài và chiều dày theo bản vẽ.
• Lỗ trung tâm: Phải phù hợp với kiểu kết nối và yêu cầu thông dòng của hệ thống.
• Vòng lỗ bu lông: Quyết định khả năng ghép khớp với mặt bích đối diện; cần kiểm tra cả số lỗ, đường kính lỗ và khoảng cách tâm lỗ.
• Bề mặt tiếp xúc gioăng: Cần sạch, không bị hư hỏng làm ảnh hưởng đến độ kín.
• Phần liên kết với ống: Tùy kiểu sản phẩm, mặt bích được thiết kế cho phương pháp kết nối tương ứng, chẳng hạn hàn.

Ứng dụng của mặt bích inox BS 4504 DN250 PN10/PN16

DN250 phù hợp với các vị trí cần kết nối đường ống có kích thước danh nghĩa lớn. Việc dùng mặt bích thường được cân nhắc khi thiết bị cần tháo rời hoặc cần tạo điểm liên kết rõ ràng trong hệ thống.

• Trạm bơm: Kết nối các thiết bị và tuyến ống khi kiểu đầu nối tương thích.
• Nhà máy xử lý nước: Lắp tại các cụm van, đường ống phân phối và thiết bị xử lý.
• Hệ thống làm mát: Dùng ở những tuyến tuần hoàn nước công nghiệp phù hợp với vật liệu.
• Đường ống công nghệ: Liên kết các cụm thiết bị cần kiểm tra hoặc thay thế định kỳ.
• Hệ thống cấp nước: Sử dụng tại các tuyến ống chính theo thiết kế công trình.

Cách lựa chọn mặt bích inox BS 4504 DN250 phù hợp

Để tránh mua sai, có thể bắt đầu từ thiết bị mà mặt bích cần kết nối, sau đó kiểm tra ngược lại các thông số liên quan.

Trường hợp lắp mới đường ống

• Căn cứ vào bản vẽ thiết kế để xác định tiêu chuẩn và cấp PN.
• Kiểm tra kiểu kết nối của van, máy bơm hoặc thiết bị.
• Chọn vật liệu theo lưu chất, nhiệt độ và điều kiện vận hành.

Trường hợp thay mặt bích cũ

• Đo đường kính ngoài, vòng chia lỗ và đường kính lỗ bu lông.
• Xác nhận số lỗ, chiều dày và đường kính lỗ trung tâm.
• Đối chiếu nhãn hoặc hồ sơ kỹ thuật của sản phẩm cũ nếu còn.

Trường hợp chưa rõ PN10 hay PN16

• Kiểm tra hồ sơ thiết kế hoặc thông số của mặt bích đối diện.
• Không chọn theo cảm tính hoặc chỉ dựa vào áp suất vận hành thông thường.
• Yêu cầu nhà cung cấp xác nhận kích thước bằng bản vẽ trước khi đặt số lượng lớn.

Với DN250, việc xác nhận trước khi mua thường tiết kiệm thời gian hơn xử lý sai lệch sau khi hàng đã được đưa đến công trình.

Hướng dẫn lắp đặt mặt bích inox BS 4504 DN250

Trước khi lắp

• Đối chiếu sản phẩm với bản vẽ và kiểm tra bề mặt tiếp xúc.
• Chuẩn bị gioăng đúng kích thước, vật liệu và điều kiện làm việc.
• Kiểm tra bộ bu lông, đai ốc cùng phương án đỡ đường ống.

Khi ghép hai đầu bích

• Căn chỉnh các mặt bích đồng tâm và đưa lỗ bu lông về đúng vị trí.
• Đặt gioăng ngay ngắn giữa hai bề mặt làm kín.
• Không dùng lực siết để kéo hai đầu ống lệch về vị trí.

Sau khi hoàn thiện

• Siết bu lông theo trình tự đối xứng, bảo đảm lực phân bố đều.
• Kiểm tra tình trạng mối nối và độ ổn định của đường ống.
• Thử kín theo quy trình được áp dụng cho hệ thống trước khi vận hành.

Không tháo mối ghép khi đường ống còn áp suất. Với đường ống cỡ lớn, cần sử dụng thiết bị nâng đỡ và tuân thủ quy trình an toàn tại công trường.

Câu hỏi thường gặp về mặt bích inox BS 4504 DN250

DN250 là phi bao nhiêu?

DN250 tương đương 10 inch; đường kính ngoài ống tham khảo là Ø273 mm. Kích thước thực tế cần căn cứ vào tiêu chuẩn ống đang sử dụng.

Mặt bích DN250 PN10 và PN16 có lắp thay thế cho nhau được không?

Không nên mặc định có thể thay thế. Cần kiểm tra đường kính ngoài mặt bích, vòng chia lỗ, số lượng lỗ, đường kính lỗ bu lông và tiêu chuẩn kết nối trước khi ghép.

Inox 304 và inox 316 khác nhau ở điểm nào khi sử dụng?

Cả hai đều là thép không gỉ, nhưng khả năng chống ăn mòn khác nhau tùy môi trường. Inox 316 thường được cân nhắc khi cần khả năng chống ăn mòn tốt hơn trong một số điều kiện nhất định.

Làm thế nào để hạn chế rò rỉ tại mối ghép DN250?

Cần dùng gioăng tương thích, bảo đảm hai mặt bích được căn chỉnh, bề mặt làm kín sạch và bu lông được siết đều theo quy trình kỹ thuật.

Khi mua cần cung cấp thông tin gì để nhận báo giá?

Nên cung cấp kích thước DN250, cấp PN, vật liệu inox, kiểu mặt bích, số lượng và bản vẽ nếu có. Thông tin này giúp xác nhận đúng quy cách trước khi báo giá.

Mua mặt bích inox BS 4504 DN250 PN10/PN16 tại DTA Việt Nam

Công Ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam cung cấp van công nghiệp và phụ kiện đường ống phục vụ nhu cầu lắp đặt, bảo trì và thay thế thiết bị.

Để được tư vấn mặt bích inox BS 4504 DN250, khách hàng nên cung cấp cấp áp lực PN10 hoặc PN16, vật liệu inox 304 hoặc 316 và thông số kết nối cần sử dụng. Nếu có bản vẽ hoặc mẫu mặt bích cũ, việc đối chiếu sẽ thuận tiện hơn, đặc biệt với công trình yêu cầu đồng bộ nhiều phụ kiện.
