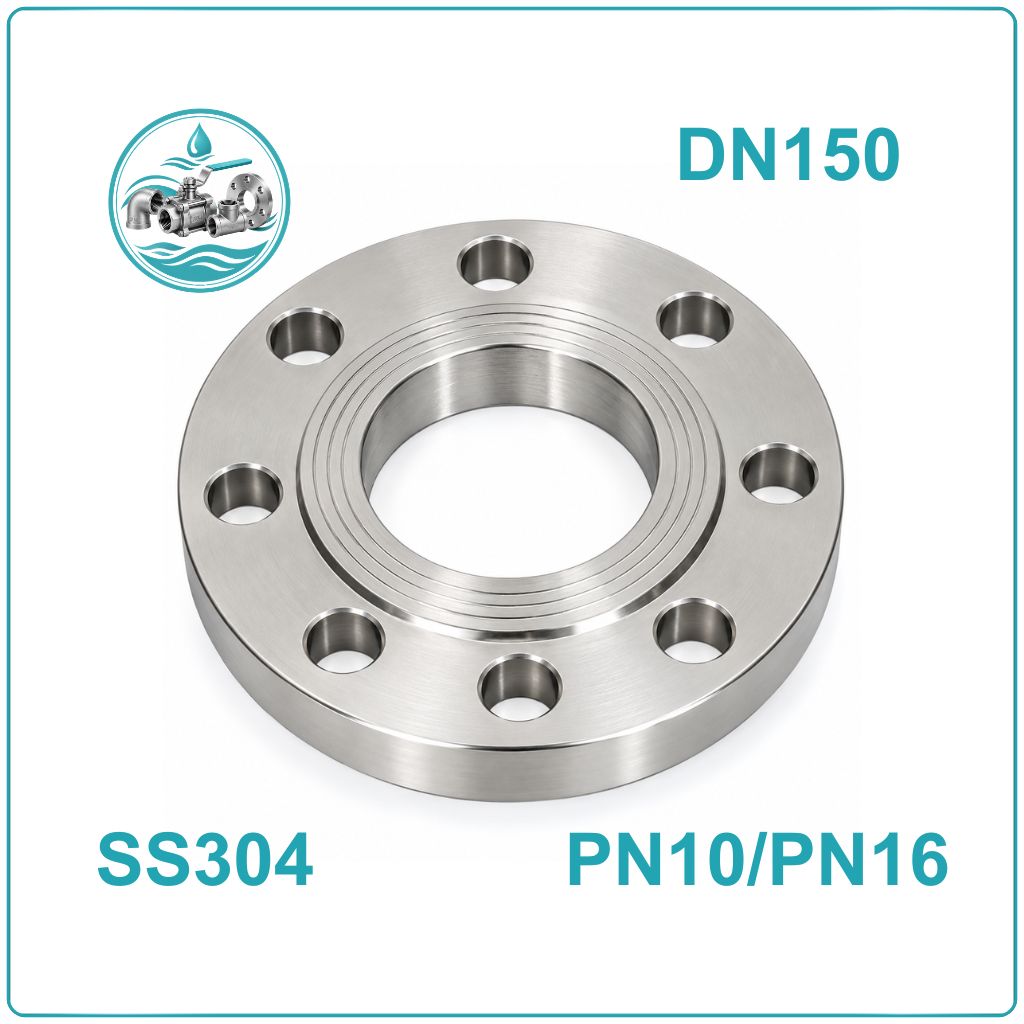

Mặt bích inox BS 4504 DN150 PN10/PN16

Mặt bích inox BS 4504 DN150 là gì?

Mặt bích inox BS 4504 DN150 là chi tiết kết nối dạng đĩa tròn được chế tạo từ thép không gỉ. Trên thân bích có các lỗ bu lông để ghép với mặt bích đối diện, kết hợp gioăng làm kín nhằm hạn chế rò rỉ tại vị trí liên kết.

DN150 là kích thước danh nghĩa 6 inch. Đối với ống thép thông dụng, đường kính ngoài tương ứng thường khoảng Ø168,3 mm. Cần phân biệt thông số này với đường kính ngoài của mặt bích, bởi hai kích thước có chức năng và giá trị hoàn toàn khác nhau.

Mặt bích inox DN150 thường được sử dụng tại những vị trí cần kết nối chắc chắn nhưng vẫn phải tháo rời được khi bảo trì. Sản phẩm phù hợp với đường ống, van và thiết bị có cùng quy cách lắp ghép.

Ưu điểm nổi bật của mặt bích inox DN150

• Khả năng chống ăn mòn: Vật liệu inox giúp hạn chế gỉ sét trong nhiều điều kiện làm việc, tùy theo mác thép và môi trường tiếp xúc.
• Phù hợp đường ống kích thước lớn: DN150 được sử dụng trong các tuyến ống có lưu lượng tương đối lớn, tùy thiết kế hệ thống.
• Liên kết chắc chắn: Các vị trí bu lông được bố trí theo quy cách tiêu chuẩn, giúp cố định hai mặt bích khi lắp đặt đúng kỹ thuật.
• Thuận tiện cho công tác bảo trì: Có thể tháo mối nối để kiểm tra, thay thế van hoặc vệ sinh thiết bị mà không cần cắt bỏ toàn bộ đoạn ống.
• Lựa chọn theo yêu cầu vận hành: Có thể cân nhắc vật liệu inox, cấp áp lực và kiểu mặt bích phù hợp với từng công trình.
• Dễ kiểm tra quy cách: Các thông số như đường kính ngoài, vòng tâm lỗ và số lỗ bu lông có thể đối chiếu với bản vẽ trước khi đặt hàng.

Bảng thông số kỹ thuật mặt bích inox BS 4504 DN150

Cấu tạo mặt bích inox BS 4504 DN150

Mặt bích inox BS DN150 gồm các bộ phận chính tạo nên mối nối giữa đường ống và thiết bị. Mỗi chi tiết có chức năng riêng trong việc định vị, cố định và làm kín kết nối.

• Thân mặt bích: Phần kim loại hình tròn, được gia công theo kích thước quy định và có độ dày phù hợp với thiết kế.
• Bề mặt làm kín: Khu vực tiếp xúc với mặt bích đối diện, có thể sử dụng dạng mặt phẳng hoặc kiểu bề mặt theo cấu hình sản phẩm.
• Lỗ bu lông: Các lỗ được bố trí xung quanh thân bích để lắp bu lông và tạo lực ép liên kết.
• Gioăng đệm: Nằm giữa hai mặt bích, hỗ trợ hạn chế rò rỉ và cần phù hợp với môi chất, nhiệt độ cùng áp lực làm việc.
• Bu lông và đai ốc: Dùng để siết chặt hai mặt bích, duy trì độ ổn định của mối nối trong quá trình vận hành.

Ứng dụng của mặt bích inox DN150 trong thực tế

Nhờ kích thước DN150 và khả năng kết nối bằng bu lông, sản phẩm được sử dụng tại nhiều vị trí trong hệ thống đường ống công nghiệp.

• Hệ thống cấp nước sạch, mạng lưới phân phối nước và trạm bơm.
• Đường ống trong nhà máy xử lý nước thải, với vật liệu được lựa chọn theo tính chất môi trường.
• Kết nối van cổng, van bướm, van một chiều và thiết bị có kích thước lắp ghép tương thích.
• Đường ống dẫn chất lỏng trong khu công nghiệp và nhà máy sản xuất.
• Hệ thống kỹ thuật tại các công trình thương mại, nhà xưởng và tòa nhà.
• Các vị trí cần tháo rời thiết bị để kiểm tra, sửa chữa hoặc thay thế trong quá trình vận hành.

Kinh nghiệm chọn mặt bích inox BS 4504 DN150

Để mặt bích đáp ứng đúng yêu cầu kỹ thuật, người mua nên xem xét đồng thời kích thước, cấp áp lực, vật liệu và tiêu chuẩn kết nối.

Kiểm tra đường kính ống: DN150 tương đương 6 inch, nhưng đường kính ngoài ống thực tế phải được xác định theo tiêu chuẩn ống đang sử dụng. Với ống thép thông dụng, giá trị tham khảo là Ø168,3 mm.

Chọn cấp áp lực phù hợp: PN10 và PN16 là các cấp áp lực danh nghĩa. Cần căn cứ vào áp lực thiết kế, nhiệt độ và điều kiện vận hành của toàn hệ thống để lựa chọn.

Xác định mác inox: Inox 304 thường được sử dụng trong nhiều ứng dụng thông dụng; inox 316 có thể phù hợp hơn với một số môi trường ăn mòn. Việc lựa chọn phải dựa trên yêu cầu thực tế, không chỉ dựa vào giá thành.

Đối chiếu kích thước lắp ghép: Kiểm tra đường kính ngoài mặt bích, số lượng lỗ, đường kính lỗ và vòng tâm lỗ theo đúng bản vẽ sản phẩm.

Kiểm tra gioăng và bu lông: Chọn phụ kiện có kích thước phù hợp, đáp ứng yêu cầu làm kín và khả năng chịu lực của mối nối.

Nếu mặt bích được lắp với van hoặc thiết bị nhập khẩu, nên xác nhận tiêu chuẩn của cả hai đầu kết nối trước khi đặt mua để tránh sai lệch kích thước.

Hướng dẫn lắp đặt mặt bích inox DN150

Việc lắp đặt cần được thực hiện theo quy trình kỹ thuật để hạn chế rò rỉ và tránh tạo ứng suất không cần thiết lên đường ống.

1. Kiểm tra sản phẩm: Đối chiếu kích thước, cấp áp lực, vật liệu và tình trạng bề mặt trước khi thi công.
2. Làm sạch bề mặt tiếp xúc: Loại bỏ bụi bẩn, dầu mỡ hoặc dị vật có thể ảnh hưởng đến khả năng làm kín.
3. Căn chỉnh đường ống: Đặt hai mặt bích thẳng hàng, bảo đảm các lỗ bu lông trùng khớp và không bị lệch tâm.
4. Lắp gioăng: Đặt gioăng đúng vị trí, lựa chọn loại gioăng phù hợp với môi chất và điều kiện làm việc.
5. Lắp bu lông: Đưa bu lông qua các lỗ, lắp đai ốc và siết sơ bộ.
6. Siết đều các vị trí: Thực hiện theo trình tự đối xứng và lực siết được quy định trong hướng dẫn kỹ thuật.
7. Kiểm tra độ kín: Thử áp theo quy trình an toàn của hệ thống trước khi vận hành chính thức.

Không nên sử dụng bu lông để kéo ép hai mặt bích đang lệch nhau. Cần xử lý sai lệch đường ống trước khi hoàn tất mối nối.

Câu hỏi thường gặp về mặt bích inox DN150

Mặt bích inox DN150 tương đương bao nhiêu inch?

DN150 tương đương 6 inch. Đường kính ngoài của ống thép thông dụng thường khoảng Ø168,3 mm.

Mặt bích inox DN150 có những cấp áp lực nào?

Sản phẩm có thể được cung cấp ở cấp PN10 hoặc PN16 tùy cấu hình và tiêu chuẩn áp dụng. Cần kiểm tra thông số của nhà sản xuất trước khi đặt hàng.

Mặt bích inox DN150 có bao nhiêu lỗ bu lông?

Một cấu hình thường gặp có 8 lỗ bu lông. Đường kính lỗ và vòng tâm lỗ cần được xác nhận theo đúng tiêu chuẩn, cấp áp lực và bản vẽ sản phẩm.

Nên chọn inox 304 hay inox 316 cho mặt bích DN150?

Lựa chọn phụ thuộc vào môi trường làm việc. Inox 304 phù hợp với nhiều ứng dụng thông dụng; inox 316 có thể được cân nhắc khi yêu cầu khả năng chống ăn mòn cao hơn. Cần kiểm tra tính tương thích với môi chất cụ thể.

Mặt bích DN150 có lắp được với mọi van DN150 không?

Không phải mọi sản phẩm cùng DN đều lắp ghép được. Cần đối chiếu tiêu chuẩn mặt bích, cấp áp lực, vòng tâm lỗ, số lỗ bu lông và kiểu bề mặt làm kín.

DTA Việt Nam – Đơn vị cung cấp mặt bích inox và phụ kiện đường ống

Công Ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên cung cấp các dòng van công nghiệp, mặt bích inox và phụ kiện đường ống phục vụ hệ thống cấp thoát nước, nhà máy sản xuất, công trình cơ điện và các dự án công nghiệp.

Đối với mặt bích inox BS 4504 DN150, khách hàng có thể trao đổi nhu cầu theo kích thước DN, cấp áp lực PN10 hoặc PN16, vật liệu inox và tiêu chuẩn kết nối. Việc cung cấp đầy đủ thông tin ngay từ đầu giúp quá trình tư vấn và lựa chọn sản phẩm sát với yêu cầu thực tế hơn, đồng thời hạn chế nhầm lẫn về kích thước khi thi công.

DTA Việt Nam hỗ trợ khách hàng kiểm tra quy cách sản phẩm, tư vấn lựa chọn vật tư theo thông số kỹ thuật và tiếp nhận yêu cầu báo giá theo số lượng. Đối với đơn hàng công trình hoặc nhu cầu mua nhiều loại phụ kiện, khách hàng nên gửi danh sách vật tư, bản vẽ hoặc thông tin thiết bị đang sử dụng để thuận tiện cho việc đối chiếu.

Khi lựa chọn mặt bích inox DN150, DTA Việt Nam khuyến nghị khách hàng xác nhận rõ đường kính ngoài mặt bích, số lượng lỗ bu lông, đường kính lỗ, vòng tâm lỗ và cấp áp lực trước khi chốt đơn hàng. Đây là những thông số quan trọng quyết định khả năng lắp ghép giữa mặt bích với van, đường ống và thiết bị.
