Mặt bích inox BS 4504 DN100 PN10/PN16

Mặt bích inox BS 4504 DN100 là gì?

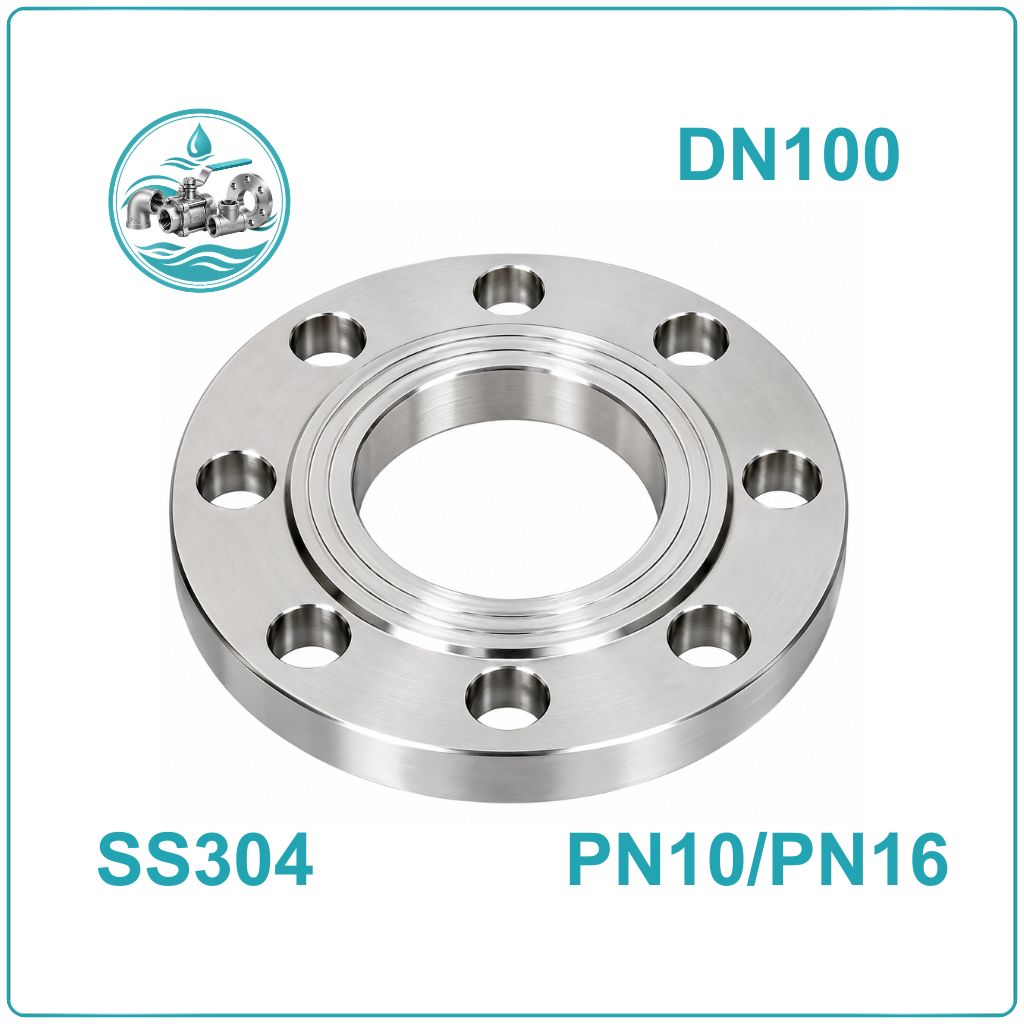

Mặt bích inox BS 4504 DN100 là phụ kiện cơ khí có dạng đĩa tròn, được chế tạo từ thép không gỉ và sử dụng để kết nối các đoạn đường ống hoặc liên kết đường ống với thiết bị công nghiệp. Mối nối thường sử dụng bu lông kết hợp gioăng làm kín, thuận tiện cho việc tháo lắp khi cần bảo trì, sửa chữa hoặc thay thế thiết bị.

Trong tên gọi sản phẩm, BS 4504 là tiêu chuẩn áp dụng cho mặt bích; DN100 là kích thước danh nghĩa của đường ống; còn PN10 và PN16 là hai cấp áp suất danh nghĩa được sử dụng để phân loại sản phẩm theo yêu cầu kỹ thuật.

Thông tin quy đổi kích thước:

• DN100: Đường kính danh nghĩa 100 mm.
• Kích thước inch: Tương đương 4 inch.
• Đường kính ngoài ống tham khảo: Phi 114,3 mm đối với ống thép DN100 thông dụng.
• Cấp áp lực: PN10 hoặc PN16, tùy cấu hình sản phẩm và yêu cầu thiết kế.

Cần phân biệt đường kính ngoài của ống với đường kính ngoài mặt bích. Phi 114,3 mm là thông số tham khảo của ống thép, không phải đường kính ngoài của mặt bích. Kích thước mặt bích phải được xác định theo bản vẽ và tiêu chuẩn áp dụng.

Ưu điểm nổi bật của mặt bích inox BS 4504 DN100

Mặt bích inox BS 4504 DN100 được sử dụng trong nhiều hệ thống nhờ đặc tính của vật liệu thép không gỉ, khả năng kết nối chắc chắn và sự thuận tiện khi bảo trì đường ống.

Khả năng chống ăn mòn

Vật liệu inox có khả năng chống oxy hóa và chống ăn mòn trong nhiều môi trường. Mức độ chống ăn mòn phụ thuộc vào mác inox, thành phần lưu chất, nhiệt độ và điều kiện vận hành. Vì vậy, cần xác định đúng vật liệu trước khi sử dụng trong môi trường có tính ăn mòn.

Tạo mối nối chắc chắn

Khi được lắp đúng quy cách, mặt bích kết hợp với bu lông và gioăng giúp tạo liên kết ổn định giữa đường ống và thiết bị. Việc lựa chọn đúng cấp áp lực, gioăng làm kín và phương pháp siết bu lông góp phần hạn chế nguy cơ rò rỉ.

Thuận tiện tháo lắp, bảo dưỡng

Mối nối mặt bích có thể tháo rời khi cần kiểm tra đường ống, thay thế van hoặc bảo dưỡng thiết bị. Đặc điểm này hữu ích tại những vị trí thường xuyên cần can thiệp kỹ thuật, giúp việc sửa chữa thuận tiện hơn so với mối nối cố định.

Phù hợp với nhiều hệ thống đường ống

Kích thước DN100 được sử dụng trong các tuyến ống công nghiệp và hệ thống cấp nước. Khi lựa chọn đúng tiêu chuẩn, cấp áp lực và vật liệu, sản phẩm có thể đáp ứng yêu cầu kết nối của nhiều loại thiết bị khác nhau.

Thông số kỹ thuật mặt bích inox BS 4504 DN100 PN10/PN16

Tiêu chí	Thông tin
Tên sản phẩm	Mặt bích inox BS 4504 DN100
Kích thước danh nghĩa	DN100
Quy đổi kích thước	4 inch
Đường kính ngoài ống tham khảo	Phi 114,3 mm
Tiêu chuẩn	BS 4504
Cấp áp lực	PN10 / PN16
Vật liệu	Thép không gỉ, xác nhận theo sản phẩm thực tế
Kiểu kết nối	Hàn và bắt bu lông, tùy thiết kế
Đường kính ngoài mặt bích	Xác định theo bản vẽ sản phẩm
Số lượng lỗ bu lông	Xác định theo cấu hình tiêu chuẩn
Đường kính lỗ bu lông	Xác định theo bản vẽ sản phẩm
Đường kính vòng tâm lỗ bu lông	Xác định theo bản vẽ sản phẩm
Xuất xứ	Trung Quốc
Môi trường sử dụng	Nước, khí và lưu chất tương thích với vật liệu

Cấu tạo mặt bích inox BS 4504 DN100

Mặt bích inox DN100 có kết cấu gồm phần thân tròn, lỗ tâm và các lỗ bu lông bố trí xung quanh. Tùy theo thiết kế, sản phẩm có thể được hàn vào đường ống hoặc kết hợp với thiết bị thông qua mối ghép bu lông.

Các bộ phận chính bao gồm:

• Thân mặt bích: Phần kim loại chính, tạo bề mặt liên kết và chịu lực của mối ghép.
• Lỗ tâm: Vị trí dành cho đường ống hoặc đầu nối tương ứng, cần có kích thước phù hợp với phương án lắp đặt.
• Lỗ bu lông: Các lỗ được bố trí theo vòng tròn để lắp bu lông, cố định hai mặt bích với nhau.
• Bề mặt làm kín: Vị trí tiếp xúc với gioăng, hỗ trợ ngăn ngừa rò rỉ tại mối nối.
• Phần cổ hoặc mép hàn tùy thiết kế: Dùng để liên kết mặt bích với đường ống bằng phương pháp hàn phù hợp.

Ứng dụng của mặt bích inox BS 4504 DN100 PN10/PN16

Với kích thước danh nghĩa DN100, mặt bích inox BS được sử dụng tại các vị trí cần kết nối đường ống với thiết bị hoặc tạo mối nối có thể tháo rời để phục vụ công tác kiểm tra, sửa chữa.

Một số ứng dụng phổ biến gồm:

• Hệ thống cấp nước: Kết nối đường ống với van khóa, thiết bị phân phối nước và các cụm đường ống.
• Trạm xử lý nước: Lắp đặt tại vị trí kết nối van và thiết bị xử lý có đầu nối mặt bích tương ứng.
• Nhà máy sản xuất: Sử dụng trong các tuyến ống dẫn lưu chất phù hợp với vật liệu inox.
• Hệ thống khí nén: Kết nối các thiết bị đường ống theo đúng tiêu chuẩn lắp ghép.
• Đường ống dẫn dầu: Sử dụng khi vật liệu, gioăng và điều kiện vận hành đáp ứng yêu cầu kỹ thuật.
• Hệ thống hóa chất: Chỉ lựa chọn sau khi xác nhận khả năng tương thích của mác inox với loại hóa chất và nồng độ cụ thể.

Cách lựa chọn mặt bích inox BS 4504 DN100 đúng quy cách

Để hạn chế tình trạng mua sai kích thước hoặc không lắp được với thiết bị hiện có, người mua nên kiểm tra các yếu tố sau trước khi đặt hàng.

Xác định cấp áp lực PN10 hoặc PN16

Cần căn cứ vào hồ sơ thiết kế và yêu cầu vận hành của hệ thống. PN10 và PN16 thể hiện cấp áp suất danh nghĩa; áp suất làm việc cho phép còn phụ thuộc vào vật liệu, nhiệt độ và thông số của nhà sản xuất.

Kiểm tra kích thước lắp ghép

Các thông số cần đối chiếu gồm đường kính ngoài mặt bích, đường kính lỗ tâm, số lượng lỗ bu lông, đường kính lỗ và đường kính vòng tâm lỗ. Không nên chỉ dựa vào tên gọi DN100 để xác định khả năng lắp vừa.

Lựa chọn vật liệu inox phù hợp

Cần xác nhận mác inox theo yêu cầu sử dụng. Môi trường nước sạch, nước có hóa chất hoặc lưu chất công nghiệp có thể đòi hỏi khả năng chống ăn mòn khác nhau.

Xác định kiểu kết nối

Kiểm tra thiết kế mặt bích, phương pháp hàn và kiểu bề mặt làm kín để bảo đảm tương thích với đường ống, gioăng và thiết bị đối diện.

Kiểm tra hồ sơ kỹ thuật

Đối với đơn hàng dự án, nên yêu cầu bản vẽ hoặc tài liệu kỹ thuật để đối chiếu kích thước, vật liệu và cấp áp lực trước khi nghiệm thu.

Nếu sử dụng để thay thế mặt bích cũ, người mua nên cung cấp ảnh sản phẩm, thông số đo thực tế hoặc bản vẽ thiết bị đối diện để được xác nhận quy cách trước khi đặt hàng.

Hướng dẫn lắp đặt mặt bích inox DN100

Lắp đặt đúng kỹ thuật giúp bảo đảm độ kín của mối nối và hạn chế các vấn đề phát sinh trong quá trình vận hành.

Bước 1: Kiểm tra sản phẩm

Xác nhận đúng kích thước DN100, cấp áp lực, vật liệu và tiêu chuẩn. Kiểm tra bề mặt mặt bích, lỗ bu lông và vị trí kết nối trước khi thi công.

Bước 2: Chuẩn bị đường ống

Làm sạch đầu ống và chuẩn bị bề mặt theo phương pháp kết nối. Với mặt bích hàn, cần thực hiện đúng quy trình hàn và yêu cầu kỹ thuật tương ứng.

Bước 3: Lắp gioăng làm kín

Chọn gioăng phù hợp với lưu chất, nhiệt độ, áp suất và kiểu bề mặt tiếp xúc. Đặt gioăng đúng tâm để hạn chế tình trạng lệch hoặc hở tại mối ghép.

Bước 4: Căn chỉnh mặt bích

Đưa hai mặt bích về đúng vị trí, bảo đảm các lỗ bu lông thẳng hàng. Tránh dùng lực siết để ép hai mặt bích bị lệch tâm vào nhau.

Bước 5: Siết bu lông

Siết bu lông đều theo trình tự phù hợp nhằm phân bố lực đồng đều trên bề mặt gioăng. Thực hiện theo yêu cầu kỹ thuật của mối nối.

Bước 6: Kiểm tra sau lắp đặt

Kiểm tra độ kín và thử áp theo quy trình của hệ thống trước khi đưa vào vận hành. Nếu phát hiện rò rỉ, cần xác định nguyên nhân và xử lý đúng kỹ thuật.

Mua mặt bích inox BS 4504 DN100 PN10/PN16 ở đâu?

Khi mua mặt bích inox BS 4504 DN100, nên lựa chọn đơn vị có khả năng cung cấp thông tin rõ ràng về kích thước, cấp áp lực, vật liệu và quy cách kết nối. Đối với công trình hoặc đơn hàng số lượng lớn, việc xác nhận bản vẽ trước khi đặt mua giúp giảm rủi ro sai quy cách và chi phí phát sinh trong thi công.

Khi yêu cầu báo giá, hãy cung cấp đầy đủ các thông tin:

• Mặt bích inox BS 4504 DN100.
• Cấp áp lực PN10 hoặc PN16.
• Mác inox yêu cầu.
• Kiểu kết nối và các thông số lắp ghép cần thiết.
• Số lượng đặt mua và yêu cầu chứng từ kỹ thuật.

Nếu chưa xác định được quy cách phù hợp, hãy gửi bản vẽ hoặc thông số thiết bị đối diện để được kiểm tra khả năng tương thích trước khi đặt hàng.

Câu hỏi thường gặp về mặt bích inox BS 4504 DN100

Mặt bích inox BS 4504 DN100 bằng bao nhiêu inch?

DN100 tương đương kích thước danh nghĩa 4 inch. Đường kính ngoài ống thép DN100 thông dụng khoảng 114,3 mm, trong khi đường kính ngoài mặt bích được xác định riêng theo tiêu chuẩn và cấu hình sản phẩm.

Mặt bích inox DN100 PN10 và PN16 khác nhau như thế nào?

PN10 có áp suất danh nghĩa 10 bar, còn PN16 có áp suất danh nghĩa 16 bar. Khi lựa chọn cần căn cứ vào yêu cầu thiết kế, điều kiện vận hành và thông số kỹ thuật của sản phẩm.

Mặt bích inox DN100 có lắp thay thế trực tiếp cho nhau được không?

Không nên mặc định có thể thay thế trực tiếp. Cần đối chiếu tiêu chuẩn, kích thước lỗ bu lông, vòng tâm lỗ, đường kính lỗ tâm và bề mặt làm kín của hai sản phẩm.

Mặt bích inox DN100 có sử dụng được cho hóa chất không?

Có thể sử dụng trong một số môi trường hóa chất nếu mác inox và gioăng làm kín tương thích. Cần xác định loại hóa chất, nồng độ, nhiệt độ và áp suất trước khi lựa chọn.

Khi mua mặt bích inox DN100 cần kiểm tra thông số nào?

Các thông tin quan trọng gồm tiêu chuẩn BS 4504, kích thước DN100, cấp áp lực, mác inox, kích thước lắp ghép và kiểu kết nối. Nếu thay thế sản phẩm cũ, nên đối chiếu bản vẽ trước khi đặt hàng.
