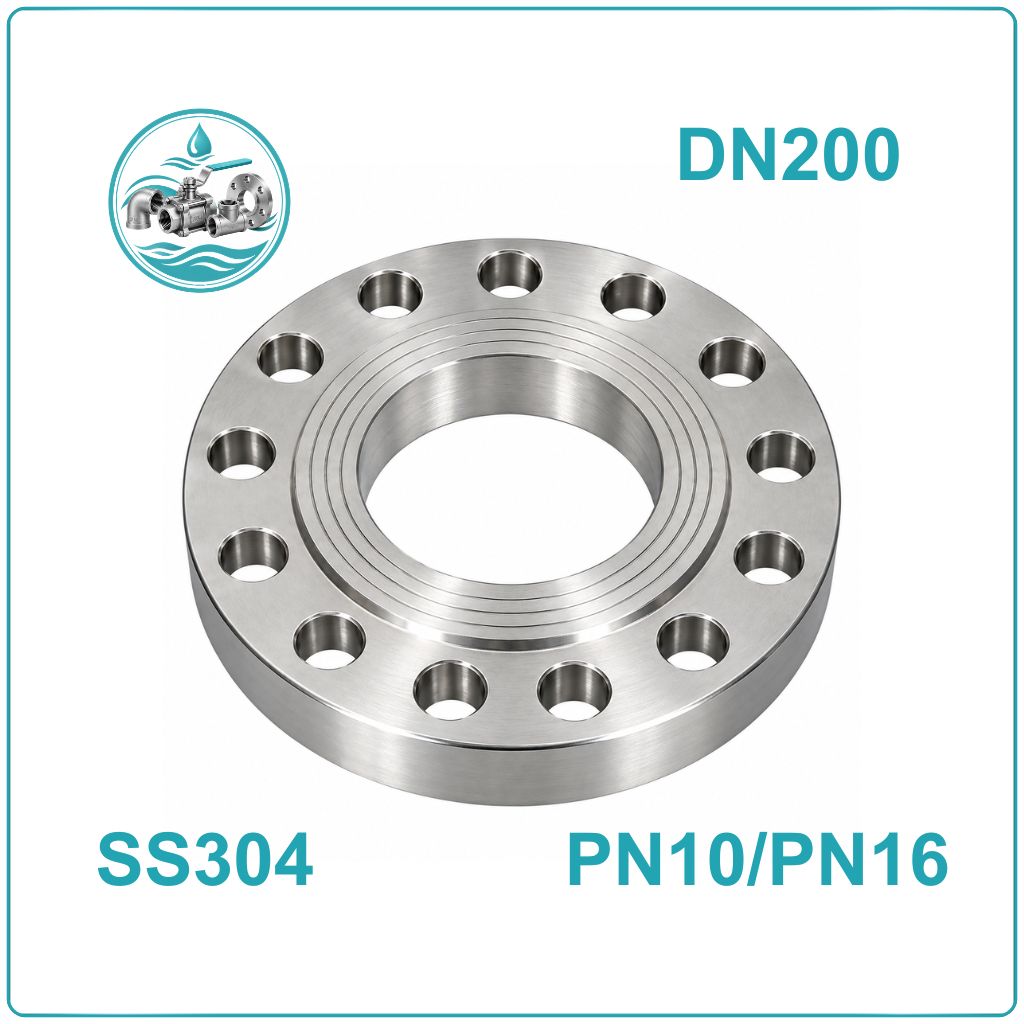

Mặt bích inox BS 4504 DN200 PN10/PN16

Mặt bích inox BS 4504 DN200 PN10/PN16 là gì?

Mặt bích inox BS 4504 DN200 là phụ kiện kết nối được gia công từ thép không gỉ, có dạng tròn với phần lỗ trung tâm dành cho đường ống và các lỗ xung quanh để lắp bu lông. Khi kết hợp với gioăng làm kín và mặt bích đối diện, sản phẩm tạo thành mối ghép phục vụ quá trình dẫn nước hoặc các lưu chất phù hợp.

Kích thước DN200 thường được gọi là 8 inch. Đối với ống thép thông dụng, đường kính ngoài tương ứng khoảng Ø219,1 mm. Tuy nhiên, kích thước lỗ trong của mặt bích còn phụ thuộc vào kết cấu, kiểu kết nối và yêu cầu gia công của từng sản phẩm.

Hai lựa chọn PN10 và PN16 thường được quan tâm khi thiết kế đường ống. PN10 biểu thị cấp áp lực danh nghĩa 10 bar, còn PN16 biểu thị cấp áp lực danh nghĩa 16 bar theo điều kiện quy định. Giá trị áp suất làm việc cho phép thực tế phải được xác định theo vật liệu, nhiệt độ và yêu cầu kỹ thuật của hệ thống.

Thông số kỹ thuật mặt bích inox BS 4504 DN200

Để lựa chọn đúng mặt bích inox DN200, cần kiểm tra đồng thời thông số đường kính và quy cách liên kết. Bảng sau tổng hợp các thông tin cơ bản để tham khảo khi tìm mua sản phẩm.

Thông số	Giá trị
Tên sản phẩm	Mặt bích inox BS 4504 DN200
Kích thước danh nghĩa	DN200
Kích thước inch	8 inch
Đường kính ngoài ống thép tham khảo	Ø219,1 mm
Tiêu chuẩn	BS 4504
Cấp áp lực	PN10 / PN16
Vật liệu	Inox 304
Đường kính ngoài mặt bích (D)	Ø340 mm
Đường kính vòng tâm lỗ bu lông (PCD)	Ø295 mm
Số lỗ bu lông PN10	8 lỗ
Số lỗ bu lông PN16	12 lỗ
Đường kính lỗ bu lông tham khảo	Ø22 mm
Bu lông tham khảo	M20
Kiểu bề mặt làm kín	Theo thiết kế sản phẩm
Kiểu kết nối	Hàn hoặc kiểu khác tùy mẫu
Độ dày mặt bích	Theo bản vẽ của kiểu mặt bích cụ thể
Môi trường sử dụng	Nước và lưu chất tương thích với vật liệu

Ưu điểm của mặt bích inox BS 4504 DN200

Đối với các tuyến ống DN200, việc lựa chọn mặt bích phù hợp giúp thuận tiện cho quá trình kết nối thiết bị và tổ chức bảo trì hệ thống.

• Khả năng chống ăn mòn: Vật liệu inox 304 hoặc inox 316 có thể đáp ứng các điều kiện môi trường khác nhau khi được lựa chọn đúng theo tính chất lưu chất.
• Hỗ trợ tháo lắp thiết bị: Mối nối bu lông cho phép tháo mặt bích khi cần thay van, kiểm tra đường ống hoặc bảo dưỡng thiết bị.
• Phù hợp đường ống công nghiệp: Kích thước DN200 được sử dụng tại các tuyến ống chính, trạm bơm và hệ thống xử lý lưu chất.
• Dễ kiểm tra tính tương thích: Các thông số về vòng tâm lỗ, số lỗ và đường kính lỗ bu lông giúp đối chiếu với mặt bích đối diện trước khi thi công.
• Có thể lựa chọn theo yêu cầu công trình: Người mua có thể xác định cấp áp lực, vật liệu và kiểu kết nối theo thiết kế hệ thống.

Cấu tạo mặt bích inox BS 4504 DN200

Mặt bích inox BS 4504 DN200 được cấu thành từ phần thân kim loại và các chi tiết phục vụ liên kết. Tùy kiểu sản phẩm, hình dạng và kích thước từng bộ phận có thể khác nhau.

• Thân mặt bích: Có dạng đĩa tròn, tạo bề mặt ghép nối và lỗ trung tâm cho đường ống hoặc thiết bị.
• Lỗ bu lông: Được bố trí quanh thân mặt bích để liên kết với phụ kiện đối diện. Số lượng và vị trí lỗ cần đúng với cấp PN và quy cách thiết kế.
• Bề mặt tiếp xúc gioăng: Là khu vực tạo độ kín giữa hai mặt bích khi siết chặt mối ghép.
• Vật liệu chế tạo: Inox 304 hoặc inox 316 tùy yêu cầu chống ăn mòn và điều kiện sử dụng.
• Phần kết nối đường ống: Được thiết kế theo phương pháp kết nối của từng mẫu, phổ biến là dạng hàn trong các hệ thống đường ống công nghiệp.

Ứng dụng của mặt bích inox BS 4504 DN200 PN10/PN16

Mặt bích inox DN200 có thể được lắp đặt tại nhiều vị trí kết nối trong hệ thống công nghiệp, với điều kiện thông số sản phẩm đáp ứng yêu cầu vận hành.

• Trạm cấp nước và xử lý nước: Kết nối các đoạn ống, van và thiết bị có đầu nối tương thích.
• Nhà máy sản xuất: Sử dụng tại các tuyến ống dẫn lưu chất trong dây chuyền công nghiệp.
• Trạm bơm công nghiệp: Lắp tại vị trí liên kết máy bơm, van chặn và đường ống cần tháo rời để bảo dưỡng.
• Hệ thống xử lý nước thải: Ứng dụng khi mác inox được chọn phù hợp với đặc tính của môi trường.
• Đường ống kỹ thuật: Kết nối thiết bị và các đoạn ống có kích thước DN200 theo đúng tiêu chuẩn thiết kế.

Cách lựa chọn mặt bích inox BS 4504 DN200 phù hợp

Trước khi đặt hàng, nên xác định các thông tin kỹ thuật cần thiết để tránh nhầm lẫn giữa những sản phẩm có cùng kích thước danh nghĩa.

Xác định cấp áp lực

Chọn PN10 hoặc PN16 dựa trên hồ sơ thiết kế và điều kiện vận hành. Cấp áp lực danh nghĩa của mặt bích phải phù hợp với các bộ phận còn lại trong hệ thống.

Lựa chọn vật liệu inox

Inox 304 thường được sử dụng trong nhiều ứng dụng công nghiệp phổ biến. Inox 316 có thể phù hợp hơn với một số môi trường ăn mòn cao, nhưng cần xem xét thành phần lưu chất và nhiệt độ làm việc.

Đối chiếu quy cách lỗ bu lông

Kiểm tra số lỗ, đường kính lỗ và vòng tâm lỗ trên bản vẽ. Không nên suy luận khả năng lắp ghép chỉ từ đường kính ngoài của mặt bích.

Chọn đúng kiểu kết nối

Xác định loại mặt bích theo thiết kế đường ống, phương pháp kết nối và bề mặt làm kín. Mẫu mặt bích được đặt mua cần tương thích với thiết bị đang sử dụng.

Xác nhận thông số trước khi mua

Với công trình DN200, nên gửi bản vẽ hoặc thông số kỹ thuật cho nhà cung cấp để xác nhận đường kính ngoài, vòng tâm lỗ, độ dày, kiểu bề mặt làm kín và vật liệu. Cách làm này giúp hạn chế sai lệch khi lắp đặt.

Hướng dẫn lắp đặt mặt bích inox BS 4504 DN200

Kiểm tra quy cách mặt bích

• Đối chiếu DN200 và cấp áp lực PN10 hoặc PN16.
• Kiểm tra số lượng lỗ, đường kính lỗ và vòng tâm lỗ bu lông.
• Xác nhận kiểu kết nối và bề mặt làm kín phù hợp với mặt bích đối diện.

Chuẩn bị vị trí lắp ghép

• Làm sạch bề mặt tiếp xúc, loại bỏ dị vật.
• Chuẩn bị gioăng có kích thước và vật liệu phù hợp.
• Đặt gioăng đúng vị trí trước khi ghép hai mặt bích.

Căn chỉnh và cố định

• Căn chỉnh đường ống để các lỗ bu lông trùng khớp tự nhiên.
• Lắp đủ bu lông và đai ốc theo đúng quy cách.
• Siết luân phiên theo đường chéo để lực ép phân bố đều trên mối ghép.

Kiểm tra trước khi vận hành

• Kiểm tra tình trạng bề mặt và độ đồng đều của mối nối.
• Thử kín theo quy trình kỹ thuật của hệ thống.
• Nếu có rò rỉ, cần cô lập và xả áp an toàn trước khi xử lý.

Không sử dụng bu lông để kéo hai mặt bích bị lệch về đúng vị trí. Với đường ống DN200, cần kiểm tra cả hệ thống đỡ ống để hạn chế tải trọng không cần thiết truyền lên mối nối.

Câu hỏi thường gặp về mặt bích inox BS 4504 DN200

Mặt bích inox BS 4504 DN200 là bao nhiêu inch?

DN200 tương đương 8 inch. Đường kính ngoài của ống thép thông dụng tương ứng khoảng Ø219,1 mm.

Đường kính ngoài mặt bích inox DN200 là bao nhiêu?

Theo thông số tham khảo trong bài, đường kính ngoài mặt bích là Ø340 mm và vòng tâm lỗ bu lông Ø295 mm. Cần xác nhận đúng bản vẽ của cấp PN và kiểu mặt bích đang mua.

Mặt bích DN200 PN10 có bao nhiêu lỗ bu lông?

Cấu hình tham khảo trong bài có 8 lỗ cho PN10. Cần đối chiếu với tài liệu kỹ thuật của sản phẩm thực tế trước khi đặt hàng.

Mặt bích DN200 PN16 có bao nhiêu lỗ bu lông?

Cấu hình tham khảo trong bài có 12 lỗ cho PN16. Số lượng và kích thước lỗ phải được xác nhận theo tiêu chuẩn áp dụng và bản vẽ nhà sản xuất.

Có thể thay mặt bích PN10 bằng PN16 không?

Không nên thay thế khi chưa kiểm tra tính tương thích. Cần đối chiếu số lỗ, vòng tâm lỗ, đường kính lỗ, bề mặt làm kín và yêu cầu áp lực của toàn bộ hệ thống.

Mua mặt bích inox BS 4504 DN200 PN10/PN16 tại DTA Việt Nam

Công Ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam cung cấp mặt bích inox, van công nghiệp và phụ kiện đường ống phục vụ các công trình cấp thoát nước, nhà máy sản xuất và hệ thống kỹ thuật.

Với mặt bích inox BS 4504 DN200 PN10/PN16, khách hàng nên cung cấp rõ cấp áp lực, vật liệu inox 304 hoặc inox 316, kiểu kết nối và số lượng cần mua. DTA Việt Nam hỗ trợ tư vấn lựa chọn theo yêu cầu công trình, kiểm tra thông số kỹ thuật và báo giá theo quy cách đặt hàng.

Đối với các tuyến ống kích thước lớn, việc xác nhận bản vẽ trước khi mua giúp giảm nguy cơ sai lệch lỗ bu lông, không tương thích với thiết bị hoặc phát sinh chi phí thay thế khi thi công. Khách hàng có thể gửi thông tin kỹ thuật của hệ thống để được tư vấn đúng quy cách cần sử dụng.

Thông tin liên hệ:

• Đơn vị: Công Ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam
• Điện thoại: 0961.332.786 – 0961.483.239
• Sản phẩm: Mặt bích inox, van công nghiệp và phụ kiện đường ống.

Liên hệ DTA Việt Nam để được tư vấn mặt bích inox BS 4504 DN200 PN10/PN16 và nhận báo giá theo nhu cầu thực tế.
