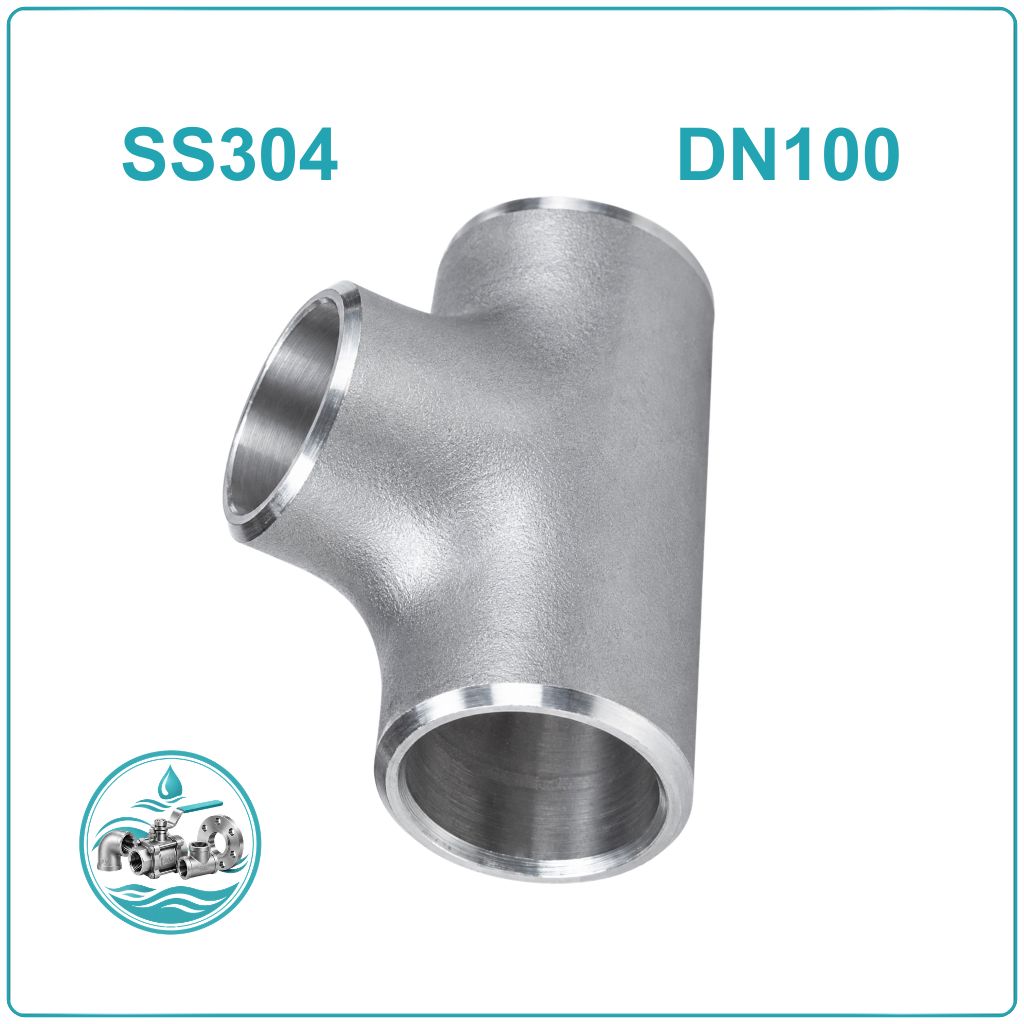

Tê hàn inox 304 DN100

Tê hàn inox 304 DN100 là gì?

Tê hàn inox 304 DN100 là phụ kiện có hình dạng chữ T, gồm hai đầu nằm trên đường ống chính và một đầu nhánh bố trí vuông góc. Thay vì phải sử dụng nhiều phụ kiện chuyển hướng để tạo nhánh, tê hàn cho phép kết nối trực tiếp ba hướng đường ống theo phương án thiết kế.

Tê hàn inox 304 DN100 có kích thước danh nghĩa DN100, tương đương 4 inch, đường kính ngoài ống theo hệ NPS 4 là phi 114,3 mm. Đây là quy cách thường gặp trên các tuyến ống phân phối chính trong nhà máy, hệ thống xử lý nước và dây chuyền sản xuất.

Thông số kỹ thuật tê hàn inox 304 DN100

Phân loại tê hàn inox 304 DN100

Tê đều inox 304 DN100

Tê đều có ba đầu kết nối cùng kích thước danh nghĩa DN100. Cấu hình này được sử dụng khi đường ống chính cần bổ sung một nhánh có cùng cỡ, chẳng hạn tại các điểm phân phối nước hoặc vị trí kết nối giữa các tuyến ống công nghiệp.

Ưu điểm của tê đều là duy trì kích thước danh nghĩa đồng nhất tại điểm phân nhánh. Điều này giúp việc lựa chọn đường ống và phụ kiện kết nối trở nên thuận tiện hơn khi toàn bộ tuyến được thiết kế theo DN100.

Tuy nhiên, cần kiểm tra chiều dày thành và kích thước đầu hàn trước khi đặt hàng. Các sản phẩm cùng DN vẫn có thể khác nhau về tiêu chuẩn chế tạo và kích thước thực tế.

Tê thu inox 304 DN100

Tê thu inox 304 DN100 được sử dụng khi đường ống chính có kích thước DN100 nhưng nhánh rẽ cần cỡ nhỏ hơn. Một số quy cách có thể gặp là DN100 × DN80 hoặc DN100 × DN50, tùy danh mục sản phẩm và yêu cầu thiết kế.

Loại tê này giúp tạo nhánh giảm kích thước ngay tại vị trí kết nối, phù hợp với hệ thống có tuyến chính lớn và các nhánh phân phối nhỏ hơn. Việc sử dụng tê thu cũng có thể giúp bố trí đường ống gọn hơn so với phương án ghép nhiều phụ kiện chuyển đổi riêng biệt.

Ưu điểm của tê hàn inox 304 DN100

Khả năng chống ăn mòn trong nhiều môi trường

Inox 304 có khả năng chống gỉ và chống oxy hóa tốt trong nhiều điều kiện sử dụng thông thường. Nhờ vậy, tê hàn inox 304 DN100 phù hợp với nhiều tuyến ống cấp nước và hệ thống công nghiệp có yêu cầu về độ bền vật liệu.

Dù vậy, khả năng chống ăn mòn còn phụ thuộc vào thành phần lưu chất, nhiệt độ và điều kiện vận hành. Với môi trường chứa nhiều chloride hoặc hóa chất ăn mòn mạnh, cần đánh giá tính tương thích trước khi lựa chọn.

Kết nối hàn cố định

Khác với phụ kiện ren có thể tháo lắp bằng cách xoay, tê hàn được liên kết trực tiếp với đường ống thông qua mối hàn. Phương pháp này tạo kết cấu cố định và có thể đáp ứng yêu cầu kín khít của hệ thống khi lựa chọn đúng quy cách, thi công đúng quy trình.

Đối với các tuyến ống chịu áp lực, chất lượng vật liệu, quy trình hàn và kiểm tra mối nối cần đáp ứng yêu cầu kỹ thuật của công trình.

Hỗ trợ phân nhánh đường ống DN100

Với kích thước danh nghĩa DN100, phụ kiện phù hợp để bố trí nhánh trên các tuyến ống có quy mô tương ứng. Tùy sơ đồ vận hành, người dùng có thể chọn tê đều để duy trì kích thước nhánh hoặc tê thu để kết nối với đường ống nhỏ hơn.

Cách lựa chọn này giúp bố trí các tuyến dẫn lưu chất theo thiết kế mà không cần thay đổi toàn bộ đường ống chính.

Bề mặt thuận tiện cho vệ sinh

Bề mặt inox có ưu điểm thuận tiện cho công tác làm sạch và bảo trì. Đối với hệ thống cần kiểm soát độ sạch, cần chú ý cả chất lượng bề mặt phụ kiện lẫn tình trạng vùng hàn sau thi công.

Ứng dụng thực tế của tê hàn inox 304 DN100

Tê hàn inox 304 DN100 được sử dụng tại các vị trí cần chia nhánh đường ống, với điều kiện vật liệu phù hợp với lưu chất và môi trường vận hành.

• Hệ thống cấp thoát nước: Phân chia tuyến dẫn nước tại các công trình dân dụng và công nghiệp.
• Nhà máy thực phẩm, đồ uống: Sử dụng trên các tuyến ống đáp ứng yêu cầu vật liệu và vệ sinh của quy trình sản xuất.
• Dây chuyền sản xuất công nghiệp: Kết nối nhánh dẫn lưu chất giữa các khu vực hoặc cụm thiết bị.
• Hệ thống khí kỹ thuật: Tạo nhánh dẫn khí khi áp suất, nhiệt độ và thành phần khí nằm trong giới hạn thiết kế.
• Hệ thống xử lý nước: Bố trí các nhánh phân phối nước giữa những công đoạn hoặc thiết bị xử lý.
• Đường ống công nghệ: Tạo điểm kết nối nhánh theo sơ đồ vận hành của nhà máy.

Lưu ý khi lựa chọn tê hàn inox 304 DN100

Để chọn đúng sản phẩm, cần đối chiếu các thông tin kỹ thuật với đường ống thực tế.

• Kích thước đường ống: DN100 thường tương ứng 4 inch; đường kính ngoài ống theo hệ NPS 4 là 114,3 mm. Cần xác nhận tiêu chuẩn kích thước trước khi lắp ghép.
• Loại tê: Chọn tê đều nếu ba đầu cùng kích thước danh nghĩa; chọn tê thu nếu đầu nhánh nhỏ hơn đường chạy chính.
• Chiều dày thành: Kiểm tra Schedule hoặc chiều dày yêu cầu để bảo đảm tương thích với đường ống và điều kiện làm việc.
• Tiêu chuẩn chế tạo: Đối chiếu catalogue, bản vẽ và hồ sơ kỹ thuật. Chỉ xác định ASME B16.9 là tiêu chuẩn áp dụng khi sản phẩm thực tế đáp ứng yêu cầu này.
• Môi trường vận hành: Xác định lưu chất, áp suất và nhiệt độ để đánh giá sự phù hợp của inox 304.
• Chất lượng vật liệu: Với công trình cần nghiệm thu, nên xác nhận chứng từ vật liệu và hồ sơ chất lượng theo yêu cầu dự án.

Kiểm tra đầy đủ các yếu tố trên giúp hạn chế nhầm lẫn quy cách, giảm phát sinh khi thi công và bảo đảm phụ kiện phù hợp với thiết kế đường ống.

Câu hỏi thường gặp về tê hàn inox 304 DN100

Tê hàn inox 304 DN100 tương đương bao nhiêu inch, phi bao nhiêu?

DN100 thường được quy đổi sang 4 inch. Với hệ kích thước NPS 4, đường kính ngoài của ống tương ứng là 114,3 mm, thường được gọi là phi 114. Đây là đường kính ngoài của ống theo hệ quy cách này, không phải đường kính danh nghĩa DN100.

Tê hàn inox 304 DN100 có những loại nào?

Hai loại phổ biến là tê đều và tê thu. Tê đều có ba đầu cùng kích thước DN100; tê thu có đầu nhánh nhỏ hơn đường chạy chính. Cần chọn theo bản vẽ và kích thước đường ống cần kết nối.

Tê hàn inox 304 DN100 chịu được áp lực bao nhiêu?

Không có một mức áp lực chung áp dụng cho mọi tê hàn inox 304 DN100. Khả năng làm việc phụ thuộc vào chiều dày, tiêu chuẩn chế tạo, nhiệt độ, chất lượng mối hàn và điều kiện vận hành. Cần đối chiếu thông số của sản phẩm thực tế với yêu cầu thiết kế.

Inox 304 có phù hợp với môi trường hóa chất không?

Inox 304 có thể sử dụng trong một số môi trường hóa chất tương thích, nhưng không chống ăn mòn với mọi loại hóa chất. Cần đánh giá thành phần, nồng độ, nhiệt độ và điều kiện tiếp xúc trước khi lựa chọn.

Khi mua tê hàn inox 304 DN100 cần cung cấp thông tin gì?

Nên cung cấp loại tê đều hay tê thu, kích thước nhánh, chiều dày thành hoặc Schedule, tiêu chuẩn chế tạo và số lượng cần mua. Nếu công trình yêu cầu chứng từ vật liệu hoặc hồ sơ nghiệm thu, nên thông báo trước
