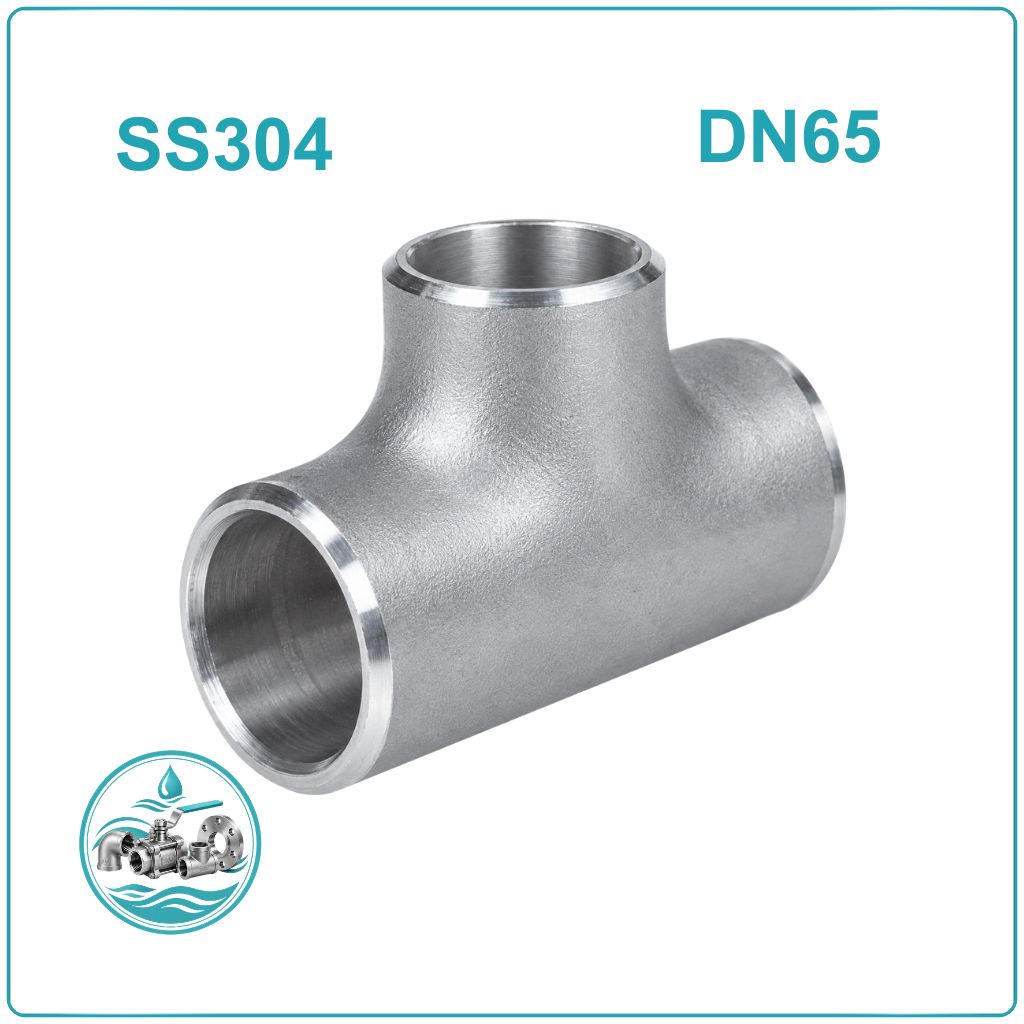

Tê hàn inox 304 DN65

Tê Hàn Inox 304 DN65 là gì?

Trong hệ thống đường ống công nghiệp, việc bổ sung một nhánh dẫn cần phụ kiện có kích thước tương thích và đáp ứng yêu cầu vận hành. Tê hàn inox 304 DN65 được sử dụng cho mục đích này với thiết kế ba đầu kết nối, cho phép phân chia dòng lưu chất hoặc liên kết các tuyến ống theo sơ đồ kỹ thuật.

Sản phẩm được chế tạo từ thép không gỉ SUS304, kết nối bằng phương pháp hàn đối đầu. Kích thước DN65 tương đương 2 1/2 inch; với hệ ống thép theo tiêu chuẩn NPS, đường kính ngoài tham chiếu khoảng 73 mm. Khi lựa chọn, ngoài đường kính danh nghĩa, cần quan tâm đến kiểu tê, chiều dày thành và tiêu chuẩn chế tạo để bảo đảm phù hợp với đường ống đang sử dụng.

Thông số kỹ thuật tê hàn inox 304 DN65

Tê hàn inox 304 DN65 có những quy cách nào?

Đối với kích thước DN65, việc phân loại theo hình dạng kết nối giúp xác định phụ kiện phù hợp với nhu cầu phân nhánh của từng tuyến ống.

Tê đều inox 304 DN65

Đây là loại có ba đầu cùng kích thước DN65. Tê đều thích hợp khi tuyến ống chính cần tạo một nhánh có cùng quy cách, chẳng hạn phân phối lưu chất đến một khu vực khác hoặc kết nối thêm một tuyến dẫn song song theo thiết kế.

Tê giảm inox 304 DN65

Tê giảm có hai đầu tuyến chính DN65 và đầu nhánh nhỏ hơn theo quy cách sản xuất. Một số kích thước nhánh có thể được lựa chọn theo thiết kế như DN50, DN40 hoặc DN32. Loại này giúp chuyển từ tuyến chính sang nhánh phụ ngay tại vị trí phân chia.

Khi đặt hàng, cần xác định rõ kích thước của cả ba đầu nối. Đối với tê giảm, nên thể hiện đầy đủ quy cách tuyến chính và nhánh rẽ để tránh nhầm lẫn khi giao nhận.

Ưu điểm của tê hàn inox 304 DN65

Inox 304 là thép không gỉ có chứa crom và niken, được sử dụng rộng rãi trong chế tạo phụ kiện đường ống. Với tê hàn DN65, vật liệu này mang lại một số đặc điểm đáng chú ý:

• Khả năng chống ăn mòn: Phù hợp với nhiều môi trường nước và lưu chất thông dụng khi điều kiện sử dụng đáp ứng giới hạn của vật liệu.
• Độ bền vật liệu: Có thể đáp ứng nhiều ứng dụng công nghiệp nếu chiều dày và kết cấu được lựa chọn đúng theo thiết kế.
• Khả năng gia công: Inox 304 phù hợp với các quy trình tạo hình và hàn được kiểm soát đúng kỹ thuật.
• Bề mặt thuận tiện vệ sinh: Hữu ích trong các hệ thống cần làm sạch định kỳ.
• Tính linh hoạt trong ứng dụng: Có thể sử dụng ở nhiều vị trí phân nhánh trong hệ thống đường ống có quy cách phù hợp.

Cấu tạo của tê hàn inox 304 DN65

Tê hàn inox 304 DN65 gồm thân phụ kiện và ba đầu kết nối được bố trí theo dạng chữ T. Hai đầu nằm trên tuyến chính, còn đầu thứ ba tạo nhánh rẽ. Hình dạng và kích thước đầu nối phụ thuộc vào loại tê đều hay tê giảm.

Các đầu hàn được thiết kế để ghép nối với đường ống tương ứng. Sau khi căn chỉnh và hàn theo quy trình phù hợp, tê trở thành một phần cố định của hệ thống, tạo đường dẫn liên thông giữa tuyến chính và nhánh phụ.

Phụ kiện này không có bộ phận chuyển động và không đảm nhiệm chức năng đóng mở dòng chảy. Nếu cần điều tiết lưu lượng hoặc cô lập nhánh để bảo trì, cần lắp thêm van phù hợp tại vị trí thiết kế.

Tê hàn inox 304 DN65 được sử dụng ở đâu?

Kích thước DN65 thường xuất hiện trong các tuyến phân phối lưu chất tại nhà xưởng, công trình kỹ thuật và dây chuyền sản xuất. Tê hàn được lựa chọn khi sơ đồ đường ống yêu cầu tạo nhánh cố định.

• Hệ thống cấp nước: Kết nối nhánh dẫn đến các khu vực sử dụng trong công trình hoặc nhà máy.
• Hệ thống xử lý nước: Phân chia đường ống giữa các công đoạn hoặc thiết bị xử lý.
• Đường ống khí nén: Tạo nhánh cấp khí cho các thiết bị khi phụ kiện đáp ứng điều kiện áp lực và nhiệt độ.
• Nhà máy chế biến: Kết nối các tuyến dẫn phục vụ hoạt động sản xuất, vệ sinh hoặc vận chuyển lưu chất phù hợp.
• Hệ thống dẫn dầu: Sử dụng khi đặc tính lưu chất và điều kiện làm việc tương thích với inox 304.
• Công trình công nghiệp: Bố trí nhánh rẽ theo bản vẽ đường ống nhằm đáp ứng phương án phân phối lưu chất.

Kinh nghiệm lựa chọn tê hàn inox 304 DN65 đúng quy cách

Không phải mọi phụ kiện cùng ghi DN65 đều có thể thay thế cho nhau. Để lựa chọn đúng sản phẩm, cần kiểm tra đồng thời kích thước, kết cấu và điều kiện sử dụng.

• Đối chiếu đường kính ngoài: Xác định tiêu chuẩn ống đang dùng, không chỉ căn cứ vào DN65.
• Xác định kiểu phân nhánh: Chọn tê đều nếu nhánh cùng kích thước hoặc tê giảm nếu cần kết nối với tuyến nhỏ hơn.
• Kiểm tra chiều dày: Đối chiếu SCH hoặc thông số chiều dày theo thiết kế để bảo đảm tính tương thích.
• Xác nhận mác thép: Nếu yêu cầu inox 304, cần kiểm tra thông tin vật liệu của sản phẩm.
• Xem xét áp lực và nhiệt độ: Khả năng vận hành phụ thuộc vào cấu tạo, chiều dày, tiêu chuẩn chế tạo và điều kiện thực tế.
• Đánh giá môi trường lưu chất: Bảo đảm inox 304 phù hợp với thành phần hóa học và điều kiện ăn mòn.

Với hệ thống có yêu cầu kỹ thuật cao, nên lựa chọn phụ kiện theo bản vẽ và tiêu chuẩn thiết kế thay vì chỉ dựa trên kích thước danh nghĩa.

Câu hỏi thường gặp về tê hàn inox 304 DN65

Tê hàn inox 304 DN65 bằng bao nhiêu inch?

DN65 tương đương 2 1/2 inch. Đây là quy cách danh nghĩa của đường ống và phụ kiện, không phải số đo đường kính ngoài chính xác.

Tê hàn inox 304 DN65 có đường kính ngoài phi bao nhiêu?

Theo hệ ống thép NPS 2 1/2 inch, đường kính ngoài tham chiếu khoảng phi 73 mm. Nếu sử dụng hệ ống inox theo tiêu chuẩn khác, cần đối chiếu kích thước thực tế trước khi mua.

Tê hàn inox 304 DN65 có những loại nào?

Hai loại chính là tê đều DN65 với ba đầu cùng kích thước và tê giảm DN65 với đầu nhánh nhỏ hơn. Lựa chọn phụ thuộc vào quy cách tuyến chính và nhánh phụ trong thiết kế.

Tê hàn inox 304 DN65 chịu áp lực bao nhiêu?

Không thể xác định một mức áp lực chung chỉ từ kích thước DN65 và vật liệu inox 304. Cần căn cứ vào tiêu chuẩn chế tạo, chiều dày thành, nhiệt độ, lưu chất và yêu cầu kỹ thuật của mối hàn.

Tê hàn inox 304 DN65 có sử dụng được cho nước nóng không?

Có thể sử dụng khi vật liệu và cấu hình phụ kiện phù hợp với nhiệt độ, áp lực và chất lượng nước của hệ thống. Cần kiểm tra thông số vận hành của sản phẩm cụ thể trước khi đưa vào sử dụng.

Tê hàn inox 304 DN65 khác gì tê ren inox DN65?

Tê hàn kết nối với đường ống bằng mối hàn, phù hợp với liên kết cố định. Tê ren sử dụng đầu ren tương thích, thuận tiện hơn tại những vị trí cần tháo lắp. Phương án lựa chọn phụ thuộc vào thiết kế đường ống, yêu cầu bảo trì và điều kiện vận hành.

Khi mua tê hàn inox 304 DN65 cần cung cấp thông tin gì?

Nên cung cấp kích thước DN65, tiêu chuẩn đường ống, loại tê đều hay tê giảm, chiều dày yêu cầu, mác vật liệu và môi trường sử dụng. Nếu có bản vẽ kỹ thuật, nên dùng bản vẽ để đối chiếu quy cách trước khi đặt hàng.
