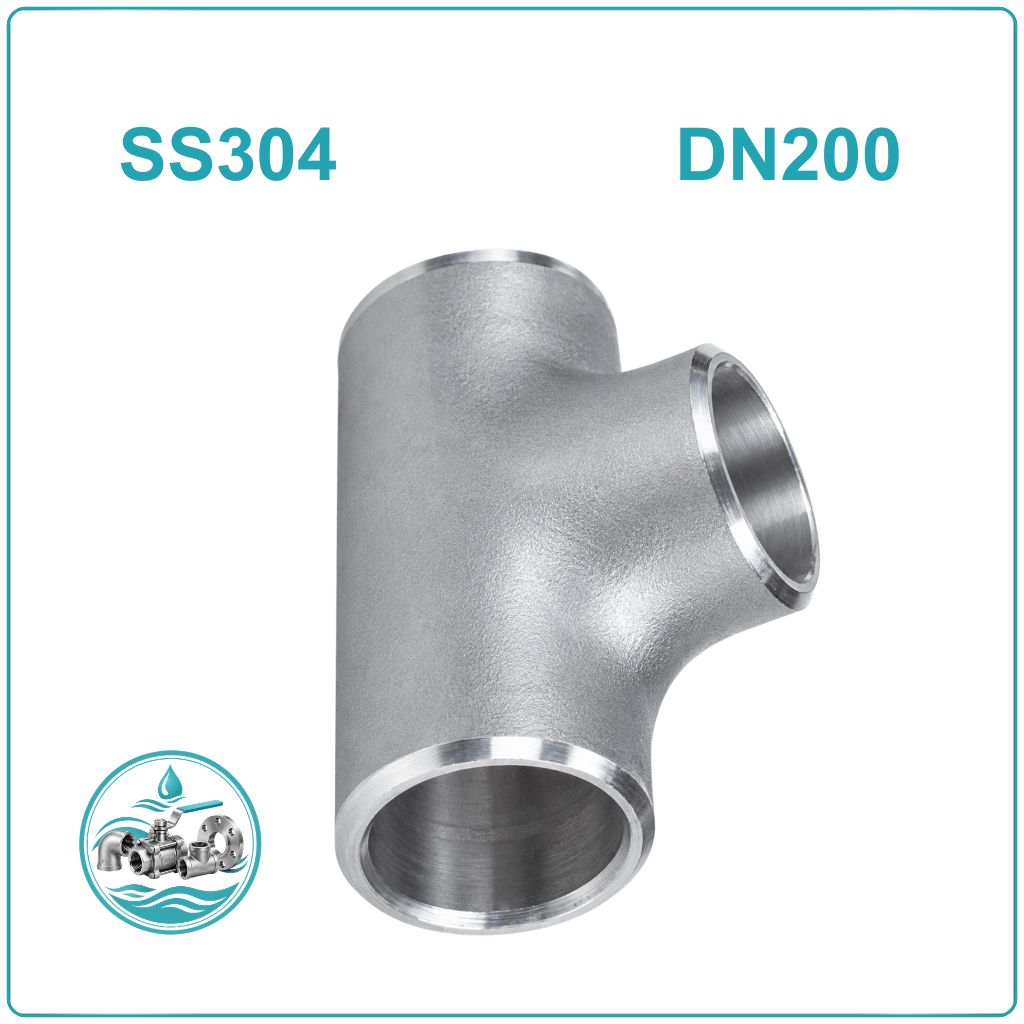

Tê hàn inox 304 DN200

Tê hàn inox 304 DN200 là gì?

Tê hàn inox 304 DN200 là phụ kiện đường ống công nghiệp có thiết kế ba đầu kết nối, được sử dụng để phân chia dòng lưu chất từ tuyến ống chính sang một nhánh khác. Sản phẩm chế tạo từ thép không gỉ SUS304, kết nối bằng phương pháp hàn đối đầu, phù hợp với các hệ thống cần liên kết cố định và khả năng chống ăn mòn trong điều kiện vận hành thích hợp.

Về quy cách, DN200 tương đương 8 inch, đường kính ngoài ống tham chiếu khoảng 219,1mm (phi 219). Đây là kích thước thường được sử dụng trong các tuyến ống chính tại nhà máy, trạm bơm, hệ thống xử lý nước và công trình công nghiệp.

Thông số kỹ thuật tê hàn inox 304 DN200

Tê hàn inox 304 DN200 có những loại nào?

Tùy theo cách bố trí đường ống, tê hàn inox 304 DN200 được lựa chọn theo hai dạng cơ bản: tê đều và tê giảm. Khác biệt quan trọng nhất nằm ở kích thước đầu nhánh, vì thông số này quyết định khả năng kết nối với tuyến ống phụ.

Tê đều inox 304 DN200

Tê đều có ba đầu kết nối cùng kích thước DN200. Sản phẩm được sử dụng khi tuyến chính và nhánh rẽ đều cần đường kính danh nghĩa 200mm. Dạng tê này phù hợp với hệ thống cần phân phối lưu chất sang một tuyến ống có quy cách tương đương.

Tê giảm inox 304 DN200

Tê giảm có hai đầu thuộc tuyến chính DN200 và một đầu nhánh nhỏ hơn. Chẳng hạn, quy cách DN200 × DN200 × DN150 có thể được lựa chọn khi đường ống chính sử dụng DN200 nhưng nhánh phụ được thiết kế theo DN150.

Trước khi đặt hàng, cần xác định chính xác kích thước của cả ba đầu nối. Không nên chỉ ghi DN200 nếu bản vẽ yêu cầu tê giảm, bởi kích thước nhánh ảnh hưởng trực tiếp đến việc lắp ghép và phân phối dòng chảy.

Đặc điểm nổi bật của tê hàn inox 304 DN200

Ở kích thước DN200, phụ kiện thường được sử dụng tại các tuyến ống có yêu cầu kỹ thuật rõ ràng về vật liệu, chiều dày và kết cấu kết nối. Inox 304 đáp ứng được nhiều nhu cầu sử dụng thông thường nhờ các đặc tính sau:

• Khả năng chống ăn mòn: Inox 304 có khả năng chống gỉ tốt trong nhiều môi trường nước và môi trường công nghiệp thông thường.
• Kết cấu hàn cố định: Ba đầu hàn đối đầu tạo liên kết trực tiếp với đường ống khi được thi công đúng quy trình.
• Phù hợp với hệ thống đường ống lớn: Quy cách DN200 đáp ứng nhu cầu tạo nhánh trên các tuyến dẫn có kích thước lớn, phục vụ phân phối lưu chất đến nhiều khu vực.
• Đồng bộ phụ kiện: Có thể kết hợp với ống inox, cút hàn và các phụ kiện cùng tiêu chuẩn để tạo thành hệ thống thống nhất.
• Khả năng gia công và bảo trì: Khi sử dụng đúng quy trình hàn và vệ sinh bề mặt, phụ kiện có thể đáp ứng yêu cầu vận hành lâu dài trong môi trường phù hợp.

Cấu tạo và nguyên lý hoạt động của tê hàn inox 304 DN200

Tê hàn inox 304 DN200 có hình dạng chữ T, gồm hai đầu nối nằm trên tuyến ống chính và một đầu nhánh rẽ. Phụ kiện tạo điểm giao giữa các đường ống, giúp thay đổi cách phân phối lưu chất mà không cần bố trí các tuyến dẫn độc lập.

Cấu tạo cơ bản gồm:

• Thân tê: Phần kết cấu trung tâm liên kết ba đầu nối, tạo đường dẫn liên tục cho lưu chất.
• Nhánh rẽ: Đầu nối vuông góc với tuyến chính, dùng để dẫn lưu chất sang một hướng khác.
• Các đầu hàn: Vị trí ghép nối với đường ống, cần có kích thước và chiều dày phù hợp với thiết kế.

Ứng dụng của tê hàn inox 304 DN200

Tê hàn inox 304 DN200 được sử dụng tại những vị trí cần chia nhánh trên đường ống có kích thước lớn. Với kết nối hàn cố định, sản phẩm phù hợp với các hệ thống công nghiệp được thiết kế đồng bộ về vật liệu và tiêu chuẩn đường ống.

Các ứng dụng phổ biến gồm:

• Hệ thống cấp nước công nghiệp: Phân nhánh tuyến cấp nước chính đến các khu vực sản xuất, bể chứa hoặc cụm thiết bị.
• Trạm bơm và hệ thống xử lý nước: Kết nối các nhánh dẫn tại khu vực bơm, lọc và phân phối nước.
• Hệ thống phòng cháy chữa cháy: Có thể sử dụng trong các tuyến ống khi vật liệu, kích thước và chứng nhận sản phẩm đáp ứng yêu cầu thiết kế, nghiệm thu của hệ thống PCCC.
• Nhà máy thực phẩm và đồ uống: Sử dụng tại các tuyến dẫn lưu chất tương thích với inox 304; yêu cầu vệ sinh đặc biệt cần có quy định riêng về bề mặt và gia công.
• Hệ thống HVAC: Phân nhánh đường ống nước tuần hoàn hoặc nước làm mát tại các công trình công nghiệp.
• Đường ống khí nén và khí công nghiệp: Tạo nhánh cấp khí đến các cụm thiết bị khi chiều dày và mối hàn đáp ứng điều kiện vận hành.
• Nhà máy sản xuất và cơ khí: Kết nối các tuyến ống dẫn dầu, nước làm mát và lưu chất công nghiệp phù hợp với vật liệu.
• Hệ thống năng lượng và dây chuyền công nghiệp: Sử dụng tại các điểm phân nhánh theo bản vẽ thiết kế, với điều kiện phụ kiện đáp ứng đầy đủ yêu cầu về áp suất, nhiệt độ và môi trường làm việc.

Cách lựa chọn tê hàn inox 304 DN200 đúng quy cách

Khi lựa chọn phụ kiện cho tuyến ống DN200, cần đối chiếu các thông số kỹ thuật trước khi đặt hàng để tránh tình trạng đầu nối không tương thích hoặc chiều dày không đáp ứng thiết kế.

• Kiểm tra kích thước: DN200 tương đương 8 inch, đường kính ngoài ống tham chiếu khoảng 219,1mm. Cần đối chiếu với tiêu chuẩn đường ống thực tế.
• Xác định loại tê: Chọn tê đều khi ba đầu cùng kích thước hoặc tê giảm khi nhánh phụ nhỏ hơn.
• Lựa chọn Schedule: Xác định chiều dày theo hồ sơ thiết kế, chẳng hạn SCH10S hoặc SCH40S. Không tự suy ra áp suất làm việc chỉ từ ký hiệu Schedule.
• Xác nhận vật liệu: Kiểm tra đúng inox 304 / SUS304 theo yêu cầu của công trình.
• Đối chiếu tiêu chuẩn chế tạo: Xác nhận kích thước, dung sai và tiêu chuẩn phụ kiện phù hợp với hệ thống.
• Kiểm tra điều kiện vận hành: Đánh giá áp suất, nhiệt độ, lưu chất và tải trọng đường ống để chọn sản phẩm phù hợp.

Khi lắp đặt, cần căn chỉnh đầu nối, làm sạch bề mặt và sử dụng quy trình hàn phù hợp với vật liệu. Đường ống DN200 cũng cần được cố định và căn đỡ đúng thiết kế để hạn chế tải trọng tác động lên mối hàn. Sau khi thi công, cần kiểm tra mối hàn và thử kín hoặc thử áp theo quy trình được phê duyệt.

Mua tê hàn inox 304 DN200 ở đâu?

Khi tìm mua tê hàn inox 304 DN200, nên lựa chọn đơn vị cung cấp có thông tin rõ ràng về vật liệu, kích thước, chiều dày và tiêu chuẩn chế tạo. Đối với công trình công nghiệp, cần ưu tiên khả năng đối chiếu quy cách theo bản vẽ và cung cấp hồ sơ vật liệu khi có yêu cầu.

Trước khi xác nhận đơn hàng, hãy làm rõ ba nội dung: tê đều hay tê giảm, chiều dày theo Schedule nào và tiêu chuẩn kết nối nào được áp dụng. Việc xác định đúng các thông số này giúp lựa chọn phụ kiện phù hợp, thuận tiện khi thi công và hạn chế sai lệch trong hệ thống đường ống.
