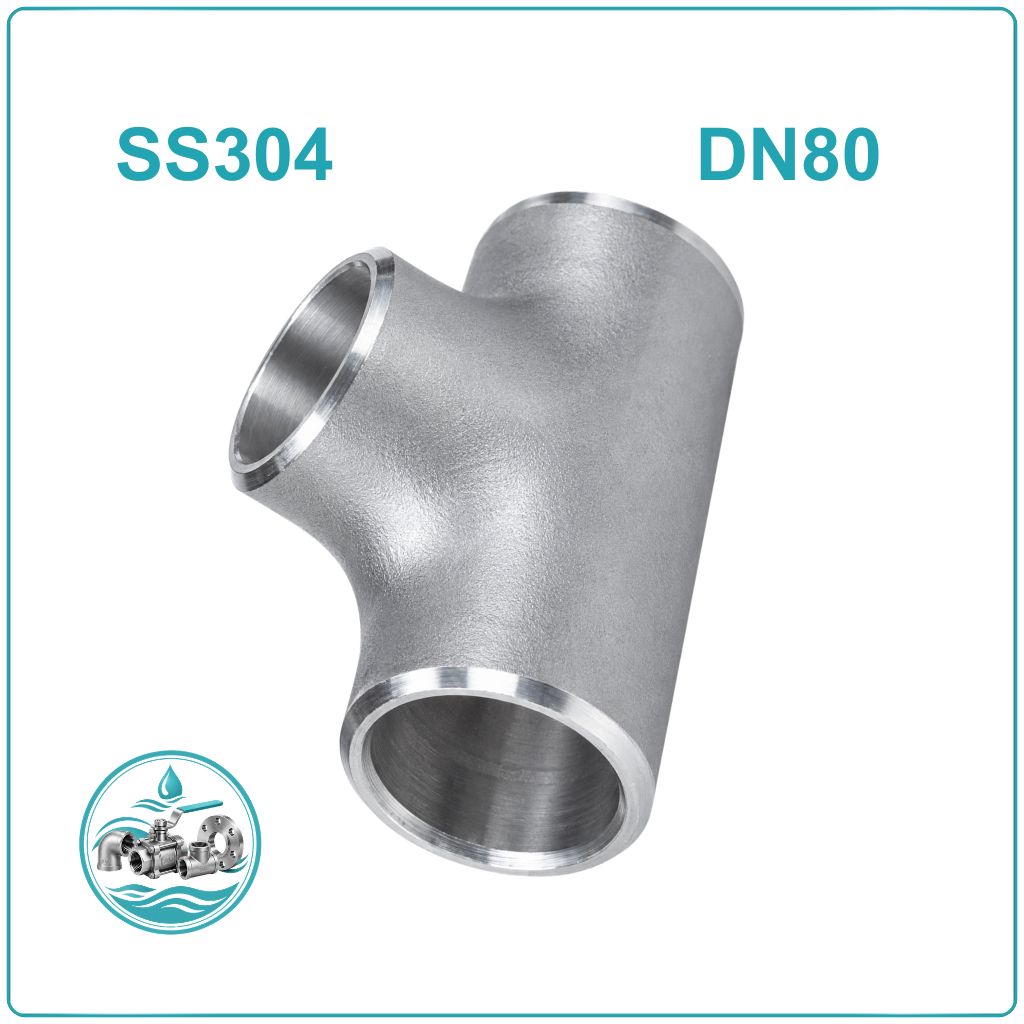

Tê hàn inox 304 DN80

Tê Hàn Inox 304 DN80 là gì?

Trong các hệ thống đường ống có nhu cầu phân phối lưu chất đến nhiều vị trí, tê hàn là phụ kiện giúp tạo nhánh ngay trên tuyến ống chính. Tê hàn inox 304 DN80 được sử dụng để kết nối ba hướng đường ống bằng phương pháp hàn, tạo liên kết cố định và phù hợp với nhiều hệ thống công nghiệp sử dụng vật liệu inox.

Sản phẩm có kích thước danh nghĩa DN80, tương đương 3 inch. Với hệ ống thép theo tiêu chuẩn NPS, đường kính ngoài tham chiếu là 88,9 mm. Tuy nhiên, khi lựa chọn tê hàn inox 304 DN80, người mua cần kiểm tra cả tiêu chuẩn kích thước, chiều dày thành và cấu hình nhánh để tránh sai lệch khi kết nối với đường ống thực tế.

Thông số kỹ thuật tê hàn inox 304 DN80

Phân biệt tê đều và tê giảm inox 304 DN80

Tê hàn inox 304 DN80 được lựa chọn theo cách bố trí đường ống chính và nhánh rẽ. Hai cấu hình phổ biến có chức năng kết nối khác nhau.

Tê đều inox 304 DN80

Ba đầu kết nối của tê đều có cùng kích thước danh nghĩa DN80. Loại này phù hợp khi cần phân chia tuyến ống thành các nhánh cùng quy cách hoặc bổ sung một nhánh DN80 cho hệ thống hiện hữu.

Tê giảm inox 304 DN80

Tê giảm có tuyến chính DN80 nhưng nhánh rẽ nhỏ hơn theo thiết kế, chẳng hạn DN65, DN50 hoặc DN40. Cấu hình này được sử dụng khi cần đưa lưu chất từ tuyến chính sang một đường ống phụ có kích thước nhỏ hơn.

Điểm cần chú ý là tên gọi DN80 chưa thể hiện đầy đủ quy cách của tê giảm. Khi đặt hàng, cần ghi rõ kích thước đầu chính và đầu nhánh để lựa chọn đúng phụ kiện.

Đặc điểm của tê hàn inox 304 DN80

Inox 304 được sử dụng phổ biến trong chế tạo phụ kiện đường ống nhờ sự kết hợp giữa khả năng chống ăn mòn, độ bền và khả năng gia công. Với tê hàn DN80, những đặc tính này có ý nghĩa trong quá trình vận hành và bảo dưỡng hệ thống.

• Khả năng chống oxy hóa: Inox 304 hình thành lớp màng thụ động bảo vệ bề mặt, giúp hạn chế ăn mòn trong nhiều điều kiện thông dụng.
• Phù hợp với kết nối hàn: Vật liệu có thể được hàn bằng quy trình thích hợp, nhưng chất lượng mối nối phụ thuộc vào kỹ thuật thi công và kiểm soát nhiệt.
• Thuận tiện vệ sinh: Bề mặt inox phù hợp với những hệ thống cần làm sạch định kỳ.
• Khả năng ứng dụng rộng: Có thể sử dụng trong hệ thống dẫn nước, khí và nhiều loại lưu chất công nghiệp tương thích.
• Dễ phối hợp theo quy cách: Có thể lựa chọn tê đều hoặc tê giảm để phù hợp với sơ đồ đường ống.

Cấu tạo và chức năng của tê hàn inox 304 DN80

Tê hàn inox 304 DN80 có thân dạng chữ T, gồm hai đầu thuộc tuyến ống chính và một đầu nhánh. Các đầu kết nối được thiết kế để hàn với đường ống tương ứng. Tùy cấu hình, ba đầu có thể cùng kích thước hoặc nhánh rẽ được thu nhỏ.

Trong hệ thống, phụ kiện tạo điểm giao nối để dòng lưu chất đi qua tuyến chính và phân chia sang nhánh theo sơ đồ thiết kế. Việc phân phối dòng chảy thực tế phụ thuộc vào áp lực, lưu lượng, bố trí đường ống và các thiết bị đi kèm.

Tê hàn chỉ thực hiện chức năng kết nối và phân nhánh, không có cơ cấu đóng mở. Nếu cần cô lập một nhánh, điều chỉnh lưu lượng hoặc phục vụ bảo trì, hệ thống phải bố trí thêm van phù hợp.

Tê hàn inox 304 DN80 được dùng trong những hệ thống nào?

Với kích thước danh nghĩa DN80, sản phẩm có thể được sử dụng ở các tuyến phân phối lưu chất trong nhà máy và công trình kỹ thuật, tùy thuộc vào thiết kế của từng hệ thống.

• Hệ thống cấp thoát nước: Tạo nhánh dẫn nước giữa các tuyến ống hoặc khu vực sử dụng.
• Nhà máy sản xuất: Kết nối các đường ống phục vụ nhiều công đoạn vận hành.
• Hệ thống xử lý nước: Phân chia đường dẫn giữa các thiết bị và công đoạn xử lý.
• Đường ống khí nén: Bổ sung nhánh cấp khí khi phụ kiện đáp ứng yêu cầu áp lực và nhiệt độ.
• Hệ thống dẫn dầu: Sử dụng khi loại dầu và điều kiện vận hành tương thích với vật liệu inox 304.
• Hệ thống kỹ thuật công nghiệp: Tạo nhánh rẽ cố định theo bản vẽ thiết kế đường ống.

Cách chọn tê hàn inox 304 DN80 phù hợp với đường ống

Đối với phụ kiện kết nối hàn, chỉ chọn đúng DN80 là chưa đủ. Để hạn chế sai sót khi mua và sử dụng, cần đối chiếu các thông tin sau:

• Tiêu chuẩn đường ống: Xác định đường kính ngoài thực tế và tiêu chuẩn kích thước đang sử dụng.
• Kiểu kết nối nhánh: Chọn tê đều hoặc tê giảm dựa trên sơ đồ phân phối lưu chất.
• Chiều dày thành: Đối chiếu SCH hoặc thông số chiều dày theo bản vẽ và yêu cầu vận hành.
• Mác vật liệu: Xác nhận sản phẩm sử dụng inox 304 theo yêu cầu của công trình.
• Điều kiện làm việc: Xem xét áp lực, nhiệt độ, lưu lượng và đặc tính hóa học của lưu chất.
• Tiêu chuẩn chế tạo: Kiểm tra quy cách phụ kiện và yêu cầu kỹ thuật trước khi xác nhận đơn hàng.

Không nên mặc định tất cả tê hàn inox 304 DN80 có cùng chiều dày hoặc khả năng chịu áp lực. Các thông số này phụ thuộc vào tiêu chuẩn chế tạo, cấu hình sản phẩm và điều kiện vận hành thực tế.

Câu hỏi thường gặp về tê hàn inox 304 DN80

Tê hàn inox 304 DN80 tương đương bao nhiêu inch?

DN80 tương đương 3 inch. Đây là kích thước danh nghĩa của phụ kiện và đường ống, không phải đường kính ngoài chính xác.

Tê hàn inox 304 DN80 có đường kính ngoài phi bao nhiêu?

Với ống thép theo hệ NPS 3 inch, đường kính ngoài tham chiếu là phi 88,9 mm. Nếu hệ thống sử dụng tiêu chuẩn ống inox khác, cần kiểm tra lại kích thước thực tế trước khi đặt mua.

Tê hàn inox 304 DN80 có những loại nào?

Có hai loại cơ bản là tê đều DN80 với ba đầu cùng kích thước và tê giảm DN80 có đầu nhánh nhỏ hơn. Nên chọn theo quy cách tuyến chính và nhánh phụ trong bản vẽ.

Tê hàn inox 304 DN80 chịu áp lực tối đa bao nhiêu?

Không thể xác định một mức áp lực tối đa chung chỉ từ DN80 và vật liệu inox 304. Cần căn cứ vào chiều dày, tiêu chuẩn chế tạo, nhiệt độ, lưu chất và yêu cầu kỹ thuật của mối hàn để đánh giá khả năng làm việc.

Tê hàn inox 304 DN80 có sử dụng cho nước nóng được không?

Có thể sử dụng nếu vật liệu, chiều dày và kết cấu phụ kiện phù hợp với nhiệt độ, áp lực của hệ thống. Cần xác nhận giới hạn vận hành theo thông số sản phẩm cụ thể.

Nên dùng tê đều hay tê giảm inox 304 DN80?

Tê đều phù hợp khi nhánh rẽ có cùng kích thước DN80 với tuyến chính. Tê giảm được lựa chọn khi đường ống nhánh nhỏ hơn, chẳng hạn DN65 hoặc DN50. Quy cách cụ thể phải căn cứ vào thiết kế hệ thống.

Tê hàn inox 304 DN80 khác gì tê ren inox DN80?

Tê hàn sử dụng mối hàn để kết nối cố định với đường ống, còn tê ren kết nối bằng ren tương thích. Tê hàn thường được cân nhắc khi thiết kế yêu cầu kết nối hàn; tê ren phù hợp với những vị trí có quy cách ren tương ứng và cần tháo lắp thuận tiện.
