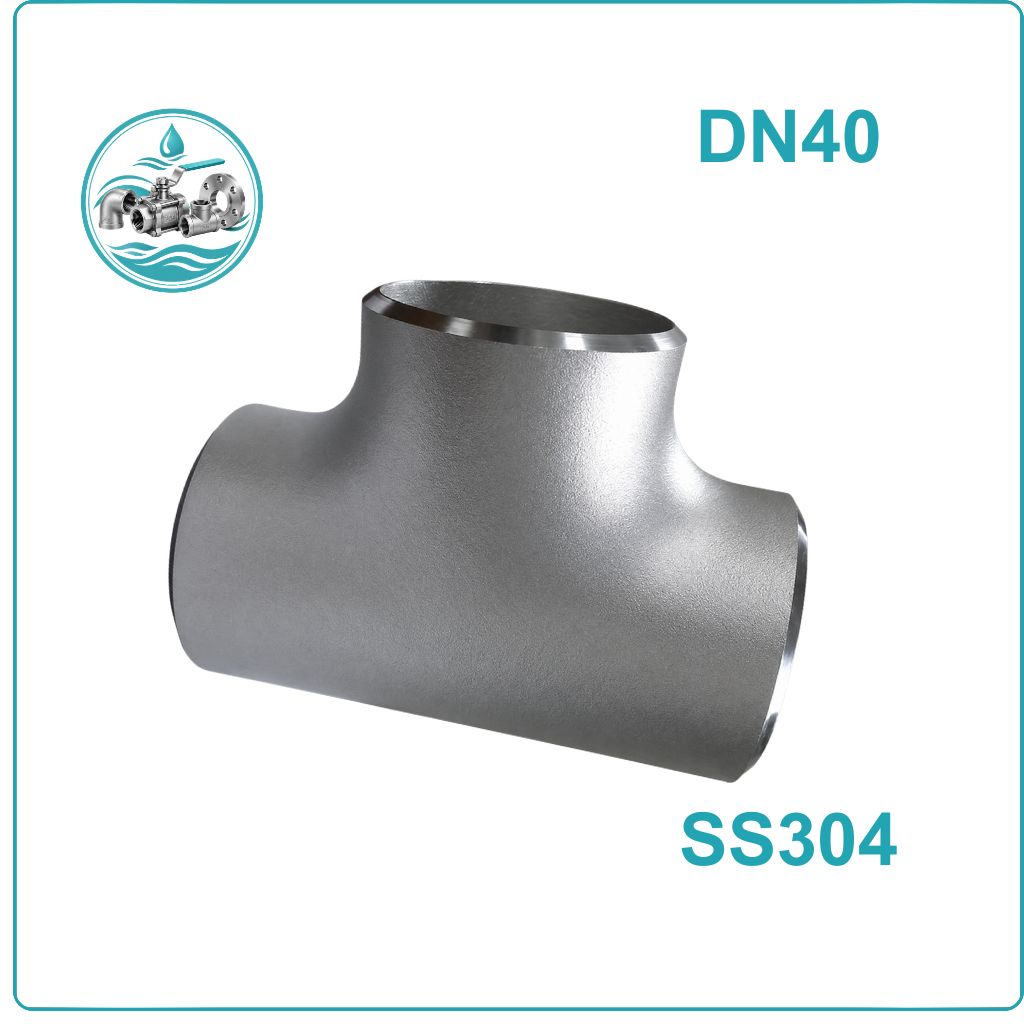

Tê hàn inox 304 DN40

Tê Hàn Inox 304 DN40 là gì?

Tê hàn inox 304 DN40 là phụ kiện đường ống công nghiệp dùng để chia nhánh hoặc kết nối các tuyến dẫn lưu chất theo dạng chữ T. Sản phẩm được chế tạo từ thép không gỉ SUS304, có ba đầu kết nối hàn, phù hợp với hệ thống cần mối nối cố định và độ kín đáp ứng yêu cầu vận hành.

Về quy cách, tê hàn inox 304 DN40 tương đương 1 1/2 inch. Với hệ ống thép theo tiêu chuẩn NPS, đường kính ngoài tham chiếu khoảng 48,3 mm. Khi lựa chọn phụ kiện, cần kiểm tra thêm tiêu chuẩn đường ống, chiều dày thành ống và kiểu tê để bảo đảm các đầu kết nối tương thích với hệ thống thực tế.

Thông số kỹ thuật tê hàn inox 304 DN40

Tê hàn inox 304 DN40 gồm những loại nào?

Tùy theo thiết kế đường ống, tê hàn inox 304 DN40 thường được chia thành hai dạng chính. Mỗi loại đáp ứng một phương án kết nối khác nhau.

Tê đều inox 304 DN40

Tê đều có ba đầu cùng kích thước DN40. Phụ kiện được sử dụng khi đường ống chính và nhánh rẽ có cùng quy cách, chẳng hạn cần chia một tuyến dẫn thành hai hướng hoặc bổ sung một nhánh cấp lưu chất cho thiết bị.

Tê giảm inox 304 DN40

Tê giảm có đường kính tuyến chính DN40, trong khi nhánh rẽ nhỏ hơn, ví dụ DN32 hoặc DN25 theo thiết kế. Loại này phù hợp khi cần kết nối đường ống chính với nhánh phụ có kích thước nhỏ hơn, giúp giảm số lượng phụ kiện chuyển cỡ trong hệ thống.

Khi đặt hàng, cần xác định kích thước của cả ba đầu kết nối. Chỉ ghi “tê DN40” có thể chưa đủ để phân biệt tê đều với tê giảm.

Đặc điểm nổi bật của tê hàn inox 304 DN40

Vật liệu SUS304 được sử dụng phổ biến trong ngành đường ống nhờ khả năng chống ăn mòn trong nhiều môi trường thông dụng và khả năng gia công tương đối tốt.

• Khả năng chống gỉ: Bề mặt inox có lớp màng thụ động giúp hạn chế ăn mòn trong điều kiện sử dụng phù hợp.
• Kết nối hàn cố định: Khi được thi công đúng quy trình, mối hàn tạo liên kết chắc chắn giữa phụ kiện và đường ống.
• Bề mặt dễ vệ sinh: Phù hợp với nhiều hệ thống cần làm sạch định kỳ.
• Ứng dụng đa dạng: Có thể sử dụng trong hệ thống dẫn nước, khí và một số loại lưu chất công nghiệp tương thích với inox 304.
• Linh hoạt trong thiết kế: Có lựa chọn tê đều và tê giảm để đáp ứng yêu cầu phân nhánh.

Cấu tạo và nguyên lý hoạt động

Tê hàn inox 304 DN40 có thân dạng chữ T, gồm hai đầu nằm trên tuyến ống chính và một đầu nhánh. Ba đầu được chế tạo để kết nối với đường ống bằng phương pháp hàn. Tùy loại sản phẩm, các đầu có thể cùng kích thước hoặc nhánh rẽ được thu nhỏ.

Trong hệ thống, tê đóng vai trò phân chia hoặc kết nối dòng lưu chất giữa tuyến chính và nhánh phụ. Sau khi các đầu được căn chỉnh và hàn đúng kỹ thuật, lưu chất có thể đi qua các nhánh theo thiết kế đường ống.

Tê hàn không có cơ cấu đóng mở như van. Nếu cần kiểm soát hoặc ngắt dòng tại một nhánh, cần bố trí thêm van phù hợp với lưu chất và điều kiện làm việc.

Ứng dụng của tê hàn inox 304 DN40

Với kích thước DN40, phụ kiện thường được dùng tại các vị trí cần chia nhánh trên đường ống dẫn có quy mô vừa và nhỏ trong nhà máy hoặc công trình kỹ thuật.

• Hệ thống cấp nước: Tạo nhánh dẫn nước đến các khu vực sử dụng hoặc thiết bị.
• Đường ống khí nén: Phân phối khí đến các điểm làm việc khi phụ kiện đáp ứng yêu cầu áp lực và nhiệt độ.
• Hệ thống xử lý nước: Kết nối các nhánh dẫn trong dây chuyền xử lý nước.
• Nhà máy sản xuất: Bố trí tuyến dẫn phụ phục vụ từng công đoạn vận hành.
• Hệ thống dẫn dầu: Sử dụng khi vật liệu, gioăng hoặc các thành phần liên quan và điều kiện vận hành phù hợp với loại dầu được dẫn.

Lưu ý khi lựa chọn tê hàn inox 304 DN40

Để tránh mua sai quy cách hoặc phát sinh vấn đề khi lắp ghép, cần kiểm tra những yếu tố sau:

• Kích thước đường ống: Xác nhận DN40, kích thước inch và đường kính ngoài theo đúng tiêu chuẩn đang sử dụng.
• Chủng loại tê: Chọn tê đều hay tê giảm theo kích thước tuyến chính và nhánh phụ.
• Chiều dày thành: Đối chiếu SCH hoặc chiều dày thực tế của phụ kiện với yêu cầu thiết kế.
• Mác vật liệu: Xác nhận inox 304 nếu đây là yêu cầu bắt buộc của công trình.
• Điều kiện làm việc: Đánh giá áp lực, nhiệt độ và đặc tính lưu chất để chọn phụ kiện phù hợp.
• Tiêu chuẩn chế tạo: Kiểm tra quy cách sản phẩm và yêu cầu kết nối trong bản vẽ kỹ thuật.

Không nên xác định khả năng chịu áp lực chỉ dựa vào DN40 hoặc mác inox 304. Thông số vận hành phải căn cứ vào tiêu chuẩn chế tạo, chiều dày, điều kiện làm việc và chất lượng mối hàn của toàn hệ thống.

Câu hỏi thường gặp về tê hàn inox 304 DN40

Tê hàn inox 304 DN40 bằng bao nhiêu inch?

DN40 tương đương 1 1/2 inch. Tuy nhiên, kích thước danh nghĩa không phải đường kính ngoài thực tế của mọi loại ống, vì vậy cần đối chiếu tiêu chuẩn đường ống đang sử dụng.

Tê hàn inox 304 DN40 có đường kính ngoài phi bao nhiêu?

Với ống thép theo hệ NPS 1 1/2 inch, đường kính ngoài tham chiếu khoảng phi 48,3 mm. Nếu hệ thống sử dụng ống inox theo tiêu chuẩn khác, cần kiểm tra lại kích thước thực tế trước khi lựa chọn phụ kiện.

Tê hàn inox 304 DN40 có những loại nào?

Hai loại thường gặp là tê đều DN40 với ba đầu cùng kích thước và tê giảm DN40 với nhánh phụ nhỏ hơn. Loại phù hợp phụ thuộc vào bản vẽ và yêu cầu phân nhánh của đường ống.

Tê hàn inox 304 DN40 chịu được áp lực bao nhiêu?

Không có một mức áp lực cố định áp dụng cho mọi tê DN40. Khả năng làm việc phụ thuộc vào tiêu chuẩn chế tạo, chiều dày, nhiệt độ, lưu chất và yêu cầu đối với mối hàn. Cần kiểm tra thông số của sản phẩm cụ thể trước khi đưa vào hệ thống.

Tê hàn inox 304 DN40 có dùng được cho nước nóng không?

Có thể sử dụng nếu vật liệu, chiều dày phụ kiện, mối hàn và điều kiện áp lực – nhiệt độ đáp ứng yêu cầu thiết kế. Cần đánh giá điều kiện vận hành thực tế thay vì chỉ căn cứ vào mác inox.

Tê hàn inox 304 DN40 khác gì tê ren inox 304 DN40?

Tê hàn được nối trực tiếp với đường ống bằng mối hàn, phù hợp với hệ thống cần kết nối cố định. Tê ren sử dụng đầu ren tương thích, thuận tiện hơn khi cần tháo lắp tại vị trí kết nối. Việc lựa chọn phụ thuộc vào thiết kế, yêu cầu bảo trì và phương pháp kết nối của hệ thống.
