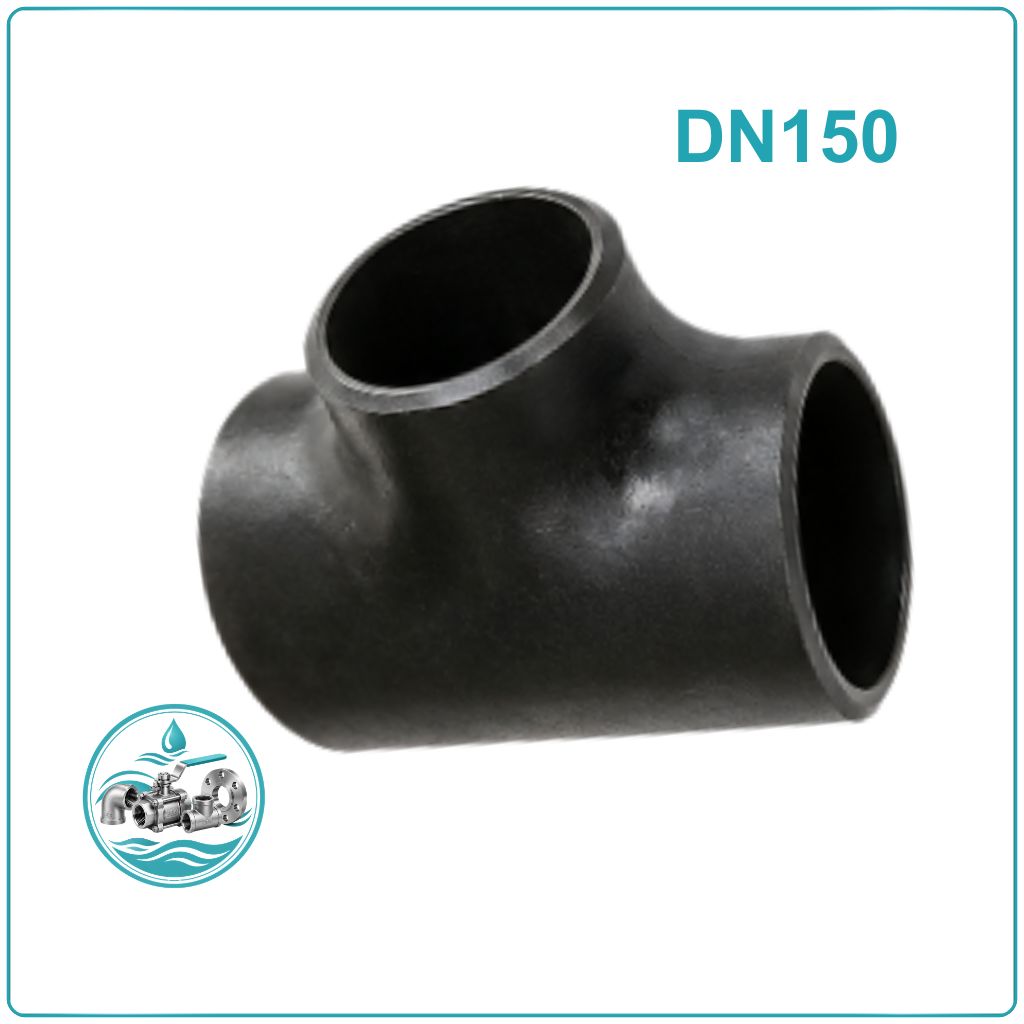

Tê thép hàn DN150

Tê thép hàn DN150 là gì?

Tê thép hàn DN150 là phụ kiện đường ống được sử dụng tại vị trí cần tạo thêm một nhánh từ tuyến ống chính. Sản phẩm có kích thước danh nghĩa DN150, tương đương 6 inch, đường kính ngoài Φ168.3 mm, kết nối với đường ống bằng phương pháp hàn đối đầu.

Với kết cấu thép carbon và thiết kế dạng chữ T, sản phẩm thích hợp cho các hệ thống đường ống kích thước lớn. Tê DN150 có thể lựa chọn SCH20 hoặc SCH40 nhằm đáp ứng yêu cầu khác nhau về chiều dày thành phụ kiện.

Ưu điểm nổi bật của tê thép hàn DN150

• Liên kết chắc chắn: mối hàn đối đầu tạo sự ổn định giữa tê và đường ống.
• Thân thép carbon bền: phù hợp với môi trường làm việc công nghiệp.
• Có SCH20 và SCH40: thuận tiện lựa chọn theo chiều dày đường ống.
• Khả năng phân nhánh linh hoạt: có thể sử dụng tê đều hoặc tê thu.
• Phù hợp đường kính lớn: DN150 đáp ứng nhiều tuyến ống có lưu lượng cao.
• Thi công gọn: không cần sử dụng ren hoặc bu lông tại vị trí kết nối.
• Phạm vi ứng dụng rộng: sử dụng trong hệ thống nước, khí, dầu và các môi chất phù hợp.

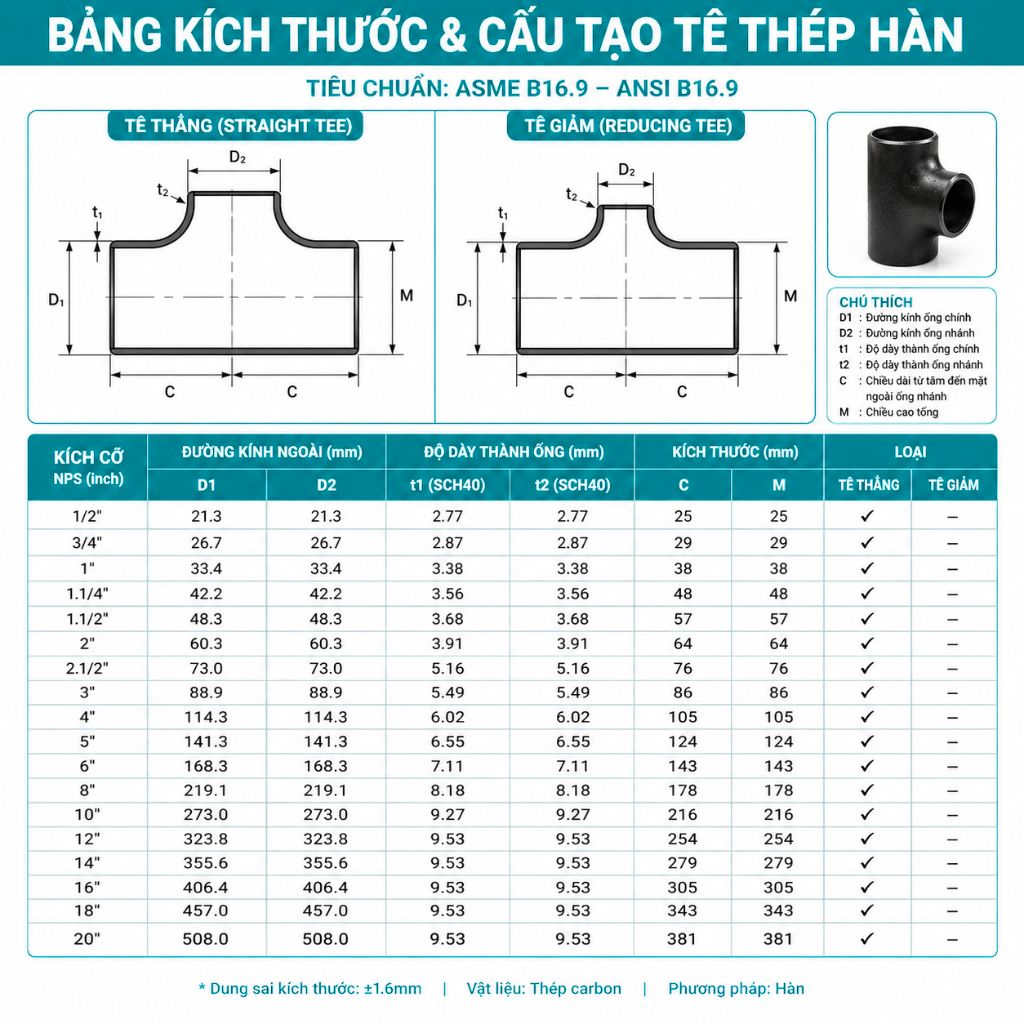

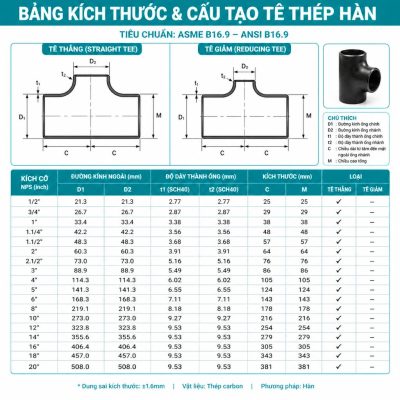

Thông số kỹ thuật tê thép hàn DN150

Cấu tạo của tê thép hàn DN150

Tê thép hàn DN150 được tạo hình thành một thân chính và một cửa nhánh vuông góc. Thiết kế này giúp phụ kiện tạo điểm giao giữa tuyến ống chính và đường ống phụ mà vẫn duy trì kết cấu liền mạch sau khi hàn.

• Thân tê: chế tạo từ thép carbon, là phần chịu lực chính.
• Hai đầu chính: kích thước DN150, nối với hai phía của tuyến ống.
• Đầu nhánh: có thể bằng DN150 hoặc nhỏ hơn tùy quy cách.
• Miệng hàn: dùng để thực hiện liên kết hàn đối đầu với đường ống.
• Chiều dày thành: lựa chọn SCH20 hoặc SCH40.

Phân loại tê thép hàn DN150

Tê đều thép hàn DN150

Tê đều có cả ba cửa cùng kích thước DN150. Loại này được sử dụng khi đường ống chính và tuyến nhánh cần duy trì cùng đường kính tại điểm phân chia.

Tê thu thép hàn DN150

Tê thu có hai đầu chính DN150 và đầu nhánh nhỏ hơn. Đây là lựa chọn phù hợp khi tuyến chính có đường kính lớn nhưng đường ống đi đến thiết bị hoặc khu vực phụ có kích thước thấp hơn.

Các quy cách tê thu thường gặp:

• DN150 × DN50
• DN150 × DN65
• DN150 × DN80
• DN150 × DN100
• DN150 × DN125

Ngoài kích thước, cần xác định SCH20 hoặc SCH40 để phụ kiện có chiều dày phù hợp với hệ thống đường ống.

Ứng dụng thực tế của tê thép hàn DN150

• Cấp nước công nghiệp: tạo nhánh trên tuyến ống DN150 để phân phối nước đến các khu vực khác nhau.
• PCCC: kết nối tuyến ống chính với các nhánh cấp nước chữa cháy.
• Nhà máy sản xuất: sử dụng trên đường ống dẫn nước kỹ thuật, khí, dầu và môi chất công nghiệp.
• Xử lý nước: lắp tại các tuyến cấp, phân phối, thu gom hoặc xả nước.
• Khí nén: chia tuyến từ đường ống chính đến các khu vực sử dụng khí.
• Hệ thống kỹ thuật công trình: phù hợp với các tuyến ống yêu cầu kết nối hàn chắc chắn.

Cách lắp đặt tê thép hàn DN150

Bước 1: Kiểm tra vật tư và xác định vị trí lắp
Kiểm tra tê DN150, đường ống chính và đường ống nhánh về kích thước, độ dày SCH20 hoặc SCH40 và tình trạng bề mặt. Xác định chính xác vị trí cần tạo nhánh trên tuyến ống.

Bước 2: Chuẩn bị và gia công đường ống
Đo, đánh dấu vị trí lắp tê. Cắt ống đúng kích thước, sau đó làm sạch mép ống và loại bỏ ba via, bụi bẩn, dầu mỡ để đảm bảo mối hàn đạt yêu cầu.

Bước 3: Định vị tê thép hàn DN150
Đưa tê vào vị trí kết nối, căn chỉnh đồng tâm với đường ống chính và hướng của nhánh. Có thể sử dụng các điểm hàn đính để cố định tê trước khi hàn hoàn thiện.

Bước 4: Tiến hành hàn
Thực hiện hàn theo quy trình phù hợp với vật liệu thép và chiều dày thành ống. Hàn lần lượt quanh các vị trí tiếp giáp, kiểm soát nhiệt đầu vào để hạn chế biến dạng và đảm bảo độ ngấu của mối hàn.

Bước 5: Kiểm tra mối hàn
Sau khi hàn xong, làm sạch xỉ và kiểm tra trực quan toàn bộ đường hàn. Với hệ thống yêu cầu cao, có thể thực hiện kiểm tra không phá hủy như PT, MT hoặc RT tùy theo yêu cầu thiết kế.

Bước 6: Thử kín và đưa hệ thống vào vận hành
Thực hiện thử áp hoặc thử kín theo yêu cầu của hệ thống. Nếu không phát hiện rò rỉ, biến dạng hoặc bất thường tại khu vực kết nối, tiến hành hoàn thiện và đưa đường ống vào sử dụng.

Lưu ý khi lắp đặt tê thép hàn DN150

• Kiểm tra đúng kích thước DN150, 6 inch, Φ168.3 mm.
• Chọn SCH20 hoặc SCH40 phù hợp với đường ống cần kết nối.
• Làm sạch và làm khô khu vực hàn trước khi thi công.
• Đảm bảo tê được căn chỉnh đúng hướng trước khi hàn.
• Với phụ kiện DN150, cần có phương án nâng đỡ trong quá trình gá lắp nếu trọng lượng lớn.
• Không đưa hệ thống vào vận hành khi mối hàn chưa được kiểm tra.
• Thực hiện thử áp theo yêu cầu kỹ thuật của hệ thống sau khi hoàn thành lắp đặt.

Kinh nghiệm mua tê thép hàn DN150

• Xác định đúng kích thước: DN150 tương đương 6 inch, đường kính ngoài Φ168.3 mm.
• Chọn đúng kiểu tê: tê đều dùng cho ba đầu cùng kích thước; tê thu dùng khi đầu nhánh cần giảm đường kính.
• Kiểm tra SCH: xác định rõ cần SCH20 hay SCH40 trước khi đặt hàng.
• Xác định kích thước nhánh: với tê thu cần ghi cụ thể DN50, DN65, DN80, DN100, DN125 hoặc quy cách khác.
• Kiểm tra vật liệu: đảm bảo đúng thép carbon theo yêu cầu công trình.
• Đối chiếu tiêu chuẩn: kiểm tra tiêu chuẩn chế tạo và kích thước trước khi nhập hàng.
• Kiểm tra thực tế: nên đối chiếu đường kính và chiều dày khi nhận hàng để tránh sai quy cách.

Mua tê thép hàn DN150 ở đâu?

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp tê thép hàn DN150 với lựa chọn SCH20, SCH40, tê đều và nhiều quy cách tê thu.

Sản phẩm phù hợp cho đường ống cấp nước, PCCC, nhà máy, trạm xử lý nước và các hệ thống công nghiệp sử dụng kết nối hàn.

Liên hệ nhận báo giá tốt: 0961.483.239 – 0961.332.786
