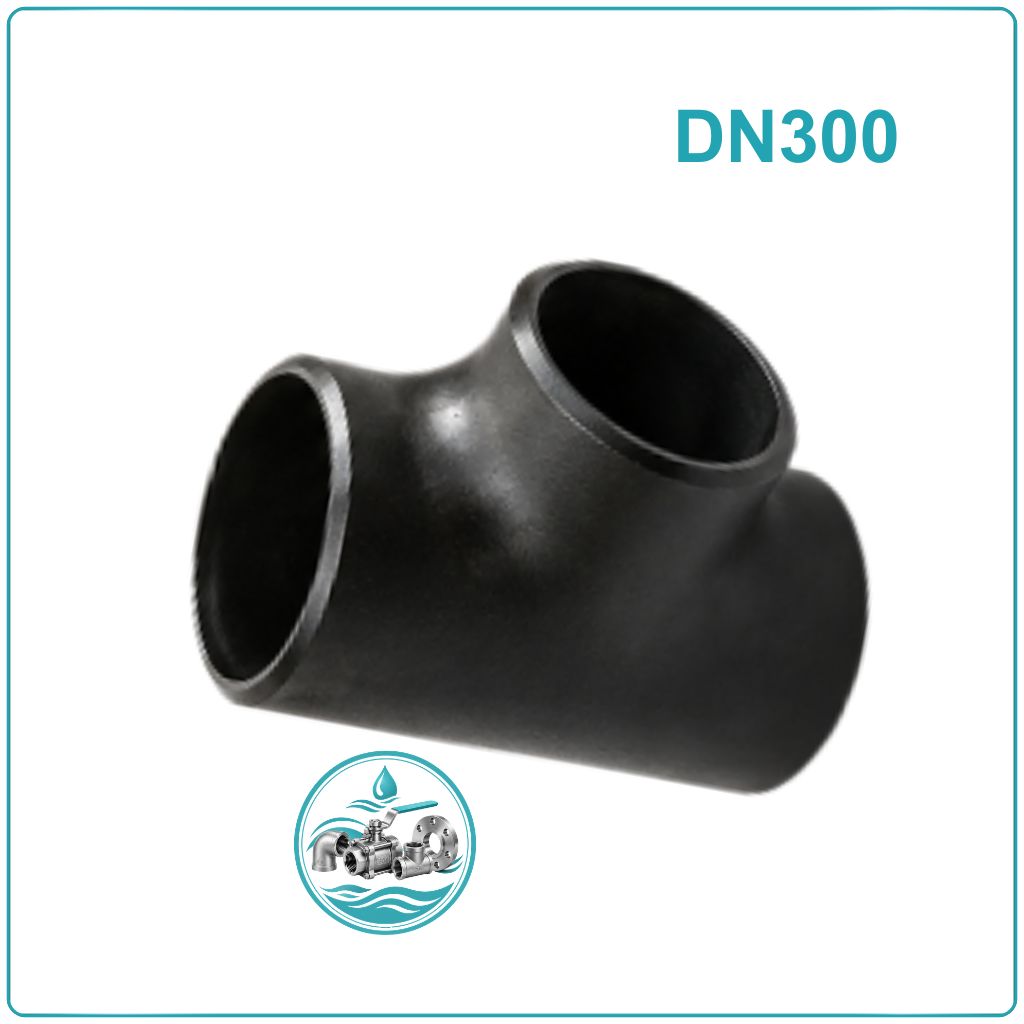

Tê thép hàn DN300

Tê thép hàn DN300 là gì?

Tê thép hàn DN300 là phụ kiện đường ống có kết cấu 3 cửa, được sử dụng để tạo một nhánh rẽ từ tuyến ống chính. Kích thước DN300 tương đương 12 inch, đường kính ngoài khoảng Φ323,9 mm, phù hợp với các hệ thống đường ống có đường kính lớn.

Sản phẩm được chế tạo từ thép carbon, hai đầu kết nối bằng phương pháp hàn đối đầu. Tùy thiết kế đường ống, tê DN300 có thể sử dụng dạng tê đều hoặc tê thu, đồng thời lựa chọn chiều dày SCH20, SCH40 để đáp ứng yêu cầu cơ khí và điều kiện vận hành.

Ưu điểm nổi bật của tê thép hàn DN300

Với kích thước lớn, tê thép hàn DN300 thường được lựa chọn cho những hệ thống yêu cầu kết cấu chắc chắn và khả năng phân nhánh ổn định.

• Khả năng chịu lực tốt: Thân tê bằng thép carbon có độ cứng và độ bền cơ học cao.
• Mối nối chắc chắn: Kết nối hàn đối đầu tạo liên kết liền mạch giữa phụ kiện và đường ống.
• Thích hợp đường kính lớn: DN300 đáp ứng nhu cầu phân nhánh cho các tuyến ống công nghiệp có lưu lượng lớn.
• Nhiều lựa chọn chiều dày: Có thể chọn SCH20 hoặc SCH40 tùy yêu cầu thiết kế.
• Dễ bố trí đường ống: Dạng tê cho phép tách dòng trực tiếp từ tuyến chính sang nhánh phụ.
• Phù hợp nhiều hệ thống: Có thể sử dụng trong cấp nước, khí, dầu và các môi chất công nghiệp tương thích với vật liệu thép carbon.

Thông số kỹ thuật tê thép hàn DN300

Cấu tạo của tê thép hàn DN300

Tê DN300 được hình thành từ thân phụ kiện liền khối với ba cửa kết nối:

• Hai cửa chính: Có cùng kích thước DN300, dùng để nối tiếp với tuyến ống chính.
• Cửa nhánh: Có thể giữ nguyên DN300 đối với tê đều hoặc giảm xuống kích thước nhỏ hơn đối với tê thu.
• Thân tê: Phần trung tâm có nhiệm vụ liên kết ba hướng dòng chảy và chịu tác động cơ học trong quá trình vận hành.

Các đầu tê được gia công dạng hàn đối đầu, giúp tạo mối nối trực tiếp với đầu ống sau khi căn chỉnh và thực hiện quy trình hàn. Với DN300, việc lựa chọn SCH20 hoặc SCH40 cần đồng bộ với chiều dày ống và yêu cầu thiết kế của toàn hệ thống.

Phân loại tê thép hàn DN300

Tê đều DN300: Ba cửa có cùng kích thước DN300. Loại này thích hợp khi tuyến chính và tuyến nhánh đều sử dụng đường kính tương đương.

Tê thu DN300: Hai cửa chính là DN300, cửa nhánh được giảm xuống kích thước nhỏ hơn. Một số quy cách thường gặp gồm:

• DN300 × DN100
• DN300 × DN125
• DN300 × DN150
• DN300 × DN200
• DN300 × DN250

Ứng dụng của tê thép hàn DN300

• Hệ thống cấp và truyền tải nước: Tạo nhánh cho đường ống cấp nước công nghiệp, cấp nước nhà máy hoặc hệ thống xử lý.
• Nhà máy sản xuất: Kết nối các tuyến ống dẫn nước, khí hoặc chất lỏng phục vụ dây chuyền.
• Hệ thống PCCC: Sử dụng tại các tuyến ống có đường kính lớn cần bố trí nhánh cấp nước.
• Đường ống khí: Phân chia tuyến dẫn khí sang các khu vực hoặc thiết bị khác nhau.
• Xử lý nước: Kết nối các tuyến ống vào bể, cụm lọc và thiết bị xử lý.
• Công trình công nghiệp: Dùng cho các hệ thống vận chuyển chất lỏng và môi chất phù hợp với thép carbon.

Cách lắp đặt tê thép hàn DN300

Kiểm tra phụ kiện và đường ống

Đối chiếu kích thước DN300, chiều dày SCH, tình trạng bề mặt và đầu hàn trước khi thi công.

Xác định vị trí tạo nhánh

Đo đạc tuyến ống, xác định chính xác vị trí cần lắp tê và hướng của đường nhánh.

Chuẩn bị đầu ống

Cắt, làm sạch và vát mép đầu ống theo yêu cầu của quy trình hàn. Bề mặt tiếp giáp phải loại bỏ dầu mỡ, bụi bẩn và lớp oxit ảnh hưởng đến mối hàn.

Đưa tê vào vị trí

Đặt phụ kiện vào tuyến ống, căn chỉnh đồng tâm và kiểm tra hướng cửa nhánh trước khi cố định.

Hàn đính

Thực hiện các điểm hàn đính để giữ vị trí. Sau đó kiểm tra lại độ thẳng, khe hở và góc của nhánh.

Hàn hoàn thiện

Tiến hành hàn theo quy trình phù hợp với vật liệu và chiều dày thành ống. Với DN300, cần kiểm soát biến dạng trong quá trình hàn.

Kiểm tra sau lắp đặt

Kiểm tra trực quan mối hàn, vệ sinh khu vực thi công và thực hiện thử kín hoặc thử áp theo yêu cầu của hệ thống.

Lưu ý khi lắp đặt tê thép hàn DN300

• Kiểm tra đúng DN300, đường kính ngoài Φ323,9 mm trước khi đưa vào thi công.
• Chiều dày tê cần tương thích với chiều dày đường ống.
• Làm sạch kỹ mép hàn trước khi gia công.
• Căn chỉnh chính xác để hạn chế lệch tâm giữa tê và đường ống.
• Không nên bỏ qua bước hàn đính và kiểm tra trước khi hàn hoàn thiện.
• Với đường ống lớn, cần có biện pháp cố định và nâng đỡ phụ kiện trong quá trình lắp đặt.
• Sau khi hoàn thiện cần kiểm tra mối hàn và thử kín theo yêu cầu kỹ thuật.

Kinh nghiệm mua tê thép hàn DN300

1. Xác định dạng tê cần sử dụng: Nếu ba tuyến có cùng đường kính, chọn tê đều; nếu cần giảm kích thước nhánh, chọn tê thu và xác định rõ DN cửa nhánh.
2. Đối chiếu SCH: Không chỉ kiểm tra DN300 mà cần xác định chiều dày SCH20 hay SCH40 để đảm bảo phù hợp với đường ống hiện có.
3. Kiểm tra vật liệu: Với hệ thống sử dụng thép carbon, cần xác nhận đúng chủng loại vật liệu và yêu cầu cơ tính theo hồ sơ kỹ thuật.
4. Kiểm tra kích thước đầu hàn: Đường kính ngoài, chiều dày và phần vát mép cần phù hợp để thuận tiện khi gia công mối nối.
5. Xác định tiêu chuẩn: Nên kiểm tra tiêu chuẩn chế tạo, kích thước và hồ sơ kỹ thuật trước khi đặt hàng, đặc biệt với công trình công nghiệp yêu cầu nghiệm thu.

Mua tê thép hàn DN300 ở đâu?

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp tê thép hàn DN300 với nhiều lựa chọn về dạng tê, kích thước nhánh và chiều dày. Sản phẩm phù hợp cho các hệ thống đường ống công nghiệp, cấp nước, PCCC và nhiều công trình sử dụng kết nối hàn.

Liên hệ nhận báo giá tốt: 0961.483.239 – 0961.332.786
