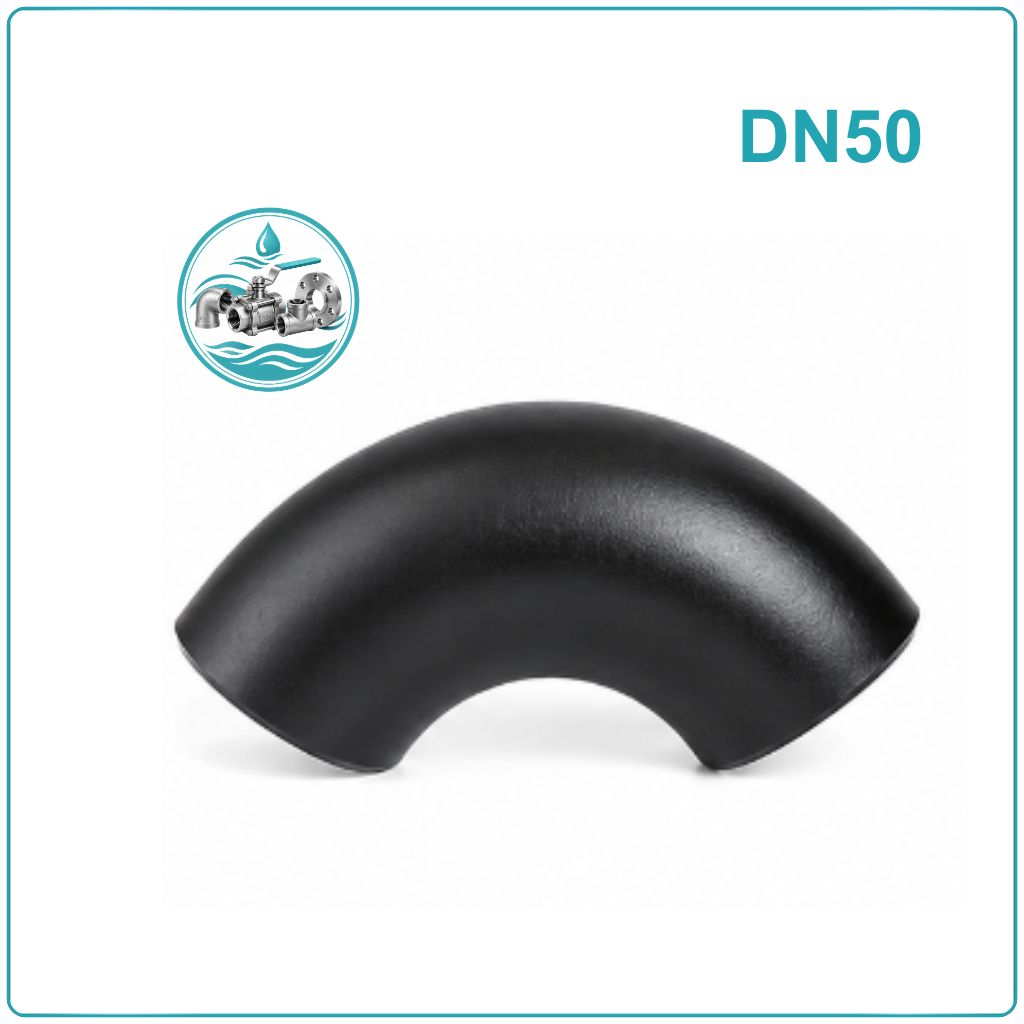

Cút thép hàn DN50

Cút thép hàn DN50 là gì?

Cút thép hàn DN50 là phụ kiện chuyên dùng để tạo hướng chuyển tiếp trên đường ống thép có kích thước danh nghĩa DN50. Sản phẩm tương đương 2 Inch, đường kính ngoài khoảng Phi 60 (Ø60.3 mm). Khác với đoạn ống thẳng, phần thân cong của cút cho phép tuyến ống đổi hướng tại vị trí lắp đặt mà không cần ghép nhiều đoạn ống để tạo góc.

Với hai đầu kết nối bằng phương pháp hàn, cút DN50 được sử dụng trong các tuyến ống yêu cầu mối nối cố định. Sản phẩm có các lựa chọn góc 45° và 90°, chiều dày SCH20 hoặc SCH40, đáp ứng nhiều cách bố trí đường ống trong công trình và hệ thống công nghiệp.

Ưu điểm cút thép hàn DN50

DN50 là kích thước thường gặp ở các tuyến ống cấp nước, đường ống kỹ thuật và hệ thống phụ trợ. Cút hàn giúp việc thay đổi hướng được thực hiện gọn hơn, đặc biệt tại những vị trí đường ống phải đi vòng qua thiết bị hoặc kết cấu công trình.

• Kích thước DN50 tiêu chuẩn: Tương đương 2 Inch, phù hợp với đường ống có đường kính ngoài khoảng Ø60.3 mm.
• Hình dạng cong liền khối: Giúp tạo hướng chuyển tuyến mà không phải sử dụng nhiều đoạn ống cắt ghép.
• Đa dạng góc chuyển: Có loại 45° và 90° cho các phương án bố trí đường ống khác nhau.
• Kết nối trực tiếp bằng hàn: Tạo mối liên kết cố định giữa phụ kiện và đường ống.
• Hai lựa chọn chiều dày: SCH20 và SCH40 phục vụ các yêu cầu lắp đặt khác nhau.
• Thân cút bằng thép: Có khả năng đáp ứng điều kiện làm việc cơ học của nhiều hệ thống đường ống.
• Thuận tiện bố trí: Kích thước DN50 phù hợp với nhiều tuyến ống kỹ thuật có quy mô vừa.

Thông số kỹ thuật cút thép hàn DN50

Thiết kế cút thép DN50 và lựa chọn góc phù hợp

Điểm quan trọng của cút DN50 nằm ở phần thân cong được tạo hình sẵn. Khi đưa vào tuyến ống, phần cong này tạo ra hướng đi mới cho đường ống mà vẫn duy trì sự liên tục của hệ thống.

Cút 45° thích hợp khi tuyến ống chỉ cần đổi hướng tương đối nhẹ. Cấu hình này thường được lựa chọn khi muốn điều chỉnh hướng đi mà không tạo một góc chuyển quá lớn tại một điểm.

Trong khi đó, cút 90° phù hợp với những vị trí cần đổi hướng rõ ràng, chẳng hạn tuyến ống chuyển từ phương ngang sang phương đứng hoặc cần đi vòng qua một kết cấu cố định.

Ngoài góc cút, cần chú ý đến SCH20/SCH40. Chiều dày nên được lựa chọn đồng bộ với đường ống để quá trình hàn và vận hành sau này phù hợp với cấu hình của toàn hệ thống.

Ứng dụng thực tế của cút thép hàn DN50

Cút thép hàn DN50 có thể xuất hiện ở cả đường ống chính quy mô vừa và các tuyến nhánh. Sản phẩm đặc biệt hữu ích tại những vị trí cần điều chỉnh hướng nhưng vẫn yêu cầu kết nối cố định.

• Hệ thống cấp và phân phối nước: Dùng tại các đoạn đường ống DN50 cần thay đổi hướng theo mặt bằng công trình.
• Đường ống PCCC: Bố trí tại các điểm chuyển hướng của tuyến ống chữa cháy theo thiết kế.
• Đường ống khí: Sử dụng cho các hệ thống dẫn khí phù hợp với vật liệu thép và điều kiện vận hành.
• Trạm bơm: Lắp đặt tại những đoạn cần thay đổi hướng kết nối giữa đường ống và thiết bị.
• Nhà máy sản xuất: Phù hợp với đường nước kỹ thuật, tuyến khí và các môi chất tương thích.
• Hệ thống cơ điện: Hỗ trợ bố trí đường ống quanh máy móc, dầm, cột hoặc các khu vực kỹ thuật.

Hướng dẫn thi công cút thép hàn DN50

Để cút DN50 tạo được mối nối ổn định, quá trình thi công cần chú trọng cả kích thước tiếp giáp lẫn hướng của tuyến ống.

• Kiểm tra trước khi lắp: Đối chiếu cút DN50 với đường ống Phi 60.3 mm. Đồng thời kiểm tra góc 45° hoặc 90° và chiều dày SCH20/SCH40.
• Chuẩn bị vị trí hàn: Cắt đầu ống đúng kích thước, vệ sinh sạch bề mặt tiếp xúc và loại bỏ các tạp chất có thể ảnh hưởng đến mối hàn.
• Căn chỉnh cút: Đặt cút vào đầu ống và xác định chính xác hướng cần chuyển. Hai đầu kết nối cần được giữ ổn định trước khi hàn.
• Hàn cố định: Thực hiện các điểm hàn giữ để cút không bị xê dịch khi tiến hành mối hàn hoàn chỉnh.
• Hoàn thiện mối nối: Hàn kín toàn bộ phần tiếp giáp theo quy trình phù hợp với vật liệu và chiều dày của cút.
• Kiểm tra sau thi công: Quan sát mối hàn, kiểm tra hướng tuyến và thực hiện thử kín hoặc thử áp nếu hệ thống có yêu cầu.

Lưu ý trong quá trình lựa chọn và sử dụng

• Kiểm tra đúng quy cách DN50 – 2 Inch – Phi 60 trước khi lắp đặt.
• Không dùng thông số DN để thay thế hoàn toàn việc kiểm tra đường kính ngoài thực tế của đường ống.
• Chọn góc 45° hoặc 90° dựa trên bản vẽ và hướng tuyến cần thực hiện.
• SCH20 và SCH40 cần được lựa chọn phù hợp với chiều dày đường ống.
• Không hàn khi bề mặt tiếp xúc còn dầu mỡ, nước hoặc bụi bẩn.
• Đường ống cần được cố định hợp lý để hạn chế lực tác động trực tiếp lên mối nối.
• Kiểm tra mối hàn trước khi đưa nước, khí hoặc môi chất vào hệ thống.
• Điều kiện vận hành không nên vượt quá 16 bar và 120°C theo cấu hình sản phẩm.

Câu hỏi thường gặp về cút thép hàn DN50

Cút thép hàn DN50 tương đương bao nhiêu Inch?
DN50 tương đương 2 Inch, sử dụng cho đường ống có đường kính ngoài khoảng Ø60.3 mm.

Đường kính Phi của DN50 là bao nhiêu?
Cút thép hàn DN50 thường được gọi theo kích thước Phi 60, đường kính ngoài thực tế khoảng 60.3 mm.

DN50 có cút 45° và 90° không?
Có. Hai góc được sử dụng phổ biến là 45° và 90°, lựa chọn tùy theo hướng đi của tuyến ống.

Cút DN50 có loại SCH20 và SCH40 không?
Có. Hai cấu hình chiều dày gồm SCH20 và SCH40, cần lựa chọn đồng bộ với đường ống và yêu cầu kỹ thuật.

Cút thép hàn DN50 nối với đường ống bằng cách nào?
Sản phẩm sử dụng kết nối hàn. Cút được căn chỉnh với đầu ống trước khi thực hiện mối hàn hoàn thiện.

Cút DN50 sử dụng được cho môi chất nào?
Sản phẩm có thể sử dụng cho nước, khí và các môi chất phù hợp với vật liệu thép trong giới hạn làm việc của hệ thống.

Đơn vị cung cấp cút thép hàn DN50

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp cút thép hàn DN50 cho các công trình dân dụng, hệ thống cơ điện, PCCC, cấp nước và đường ống công nghiệp.

Cút DN50 có quy cách 2 Inch – Phi 60, kết nối hàn, góc 45° hoặc 90° và chiều dày SCH20/SCH40. Khi cần lựa chọn sản phẩm, khách hàng có thể cung cấp kích thước đường ống, góc cút, chiều dày và số lượng để được tư vấn đúng cấu hình.
