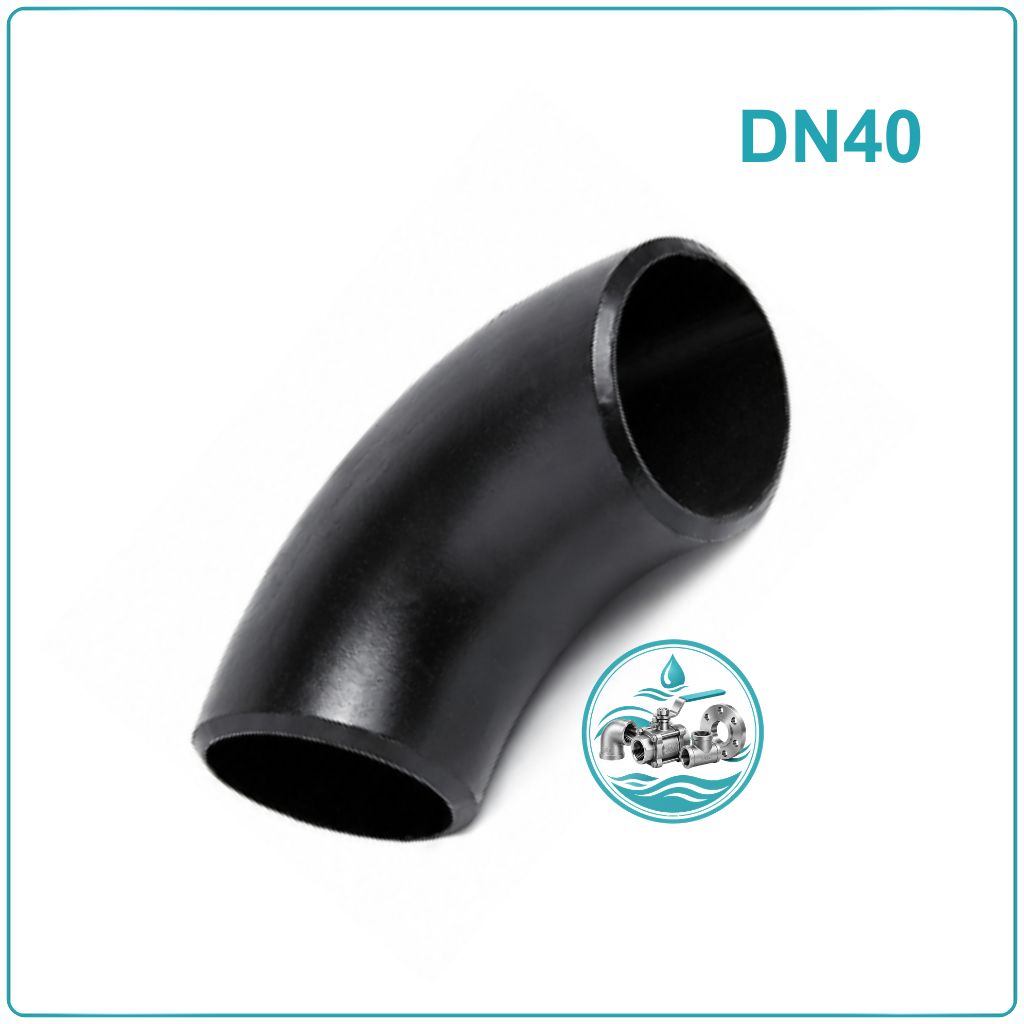

Cút thép hàn DN40

Cút thép hàn DN40 là gì?

Cút thép hàn DN40 là phụ kiện đường ống dùng để tạo điểm chuyển hướng cho đường ống thép kích thước danh nghĩa DN40. Sản phẩm tương đương 1 1/2 Inch, có đường kính ngoài khoảng Phi 48 (Ø48.3 mm). Hai đầu cút được thiết kế để ghép trực tiếp với đường ống bằng phương pháp hàn.

Trong một tuyến ống, cút DN40 được bố trí tại những vị trí mà đường ống không thể đi thẳng theo hướng ban đầu. Tùy thiết kế mặt bằng, người sử dụng có thể lựa chọn cút góc 45° hoặc 90°. Với kết cấu bằng thép và kiểu nối hàn, sản phẩm phù hợp cho nhiều hệ thống đường ống kỹ thuật và công nghiệp.

Điểm nổi bật của cút thép hàn DN40

DN40 là kích thước thường gặp trong các tuyến ống nhánh và đường ống kỹ thuật. Việc sử dụng cút hàn giúp hạn chế phải ghép nhiều đoạn ống ngắn để tạo hướng cong, đồng thời tạo ra mối nối cố định sau quá trình thi công.

• Phù hợp đường ống DN40: Kích thước danh nghĩa 1 1/2 Inch, đường kính ngoài khoảng Ø48.3 mm.
• Tạo hướng tuyến chính xác: Cút được tạo hình sẵn giúp thay đổi hướng đường ống theo góc thiết kế.
• Hai lựa chọn góc phổ biến: 45° dành cho chuyển hướng nhẹ và 90° dành cho các vị trí đổi hướng lớn.
• Mối nối cố định: Phương pháp hàn tạo liên kết chắc chắn giữa cút và đường ống sau khi hoàn thiện.
• Có SCH20 và SCH40: Cho phép lựa chọn chiều dày theo cấu hình tuyến ống.
• Kết cấu thép: Phù hợp với các hệ thống yêu cầu phụ kiện có khả năng chịu lực cơ học tốt.
• Dễ kết hợp với hệ thống hiện hữu: Có thể bố trí trên các tuyến ống DN40 khi kích thước và chiều dày được lựa chọn đồng bộ.

Thông số kỹ thuật Cút thép hàn DN40

Cấu tạo và khả năng chuyển hướng của cút DN40

Cút thép hàn DN40 có phần thân được tạo hình cong, hai đầu giữ kích thước đồng nhất để kết nối với đường ống DN40. Cách tạo hình này giúp tuyến ống thay đổi hướng tại một điểm nối thay vì phải ghép nhiều đoạn ống để tạo góc.

Đối với vị trí cần chuyển hướng từ từ, cút 45° thường được lựa chọn. Khi tuyến ống cần đổi hướng gần như vuông góc, cút 90° đáp ứng yêu cầu bố trí phổ biến trong thực tế.

Bên cạnh góc chuyển hướng, chiều dày SCH20 hoặc SCH40 cũng là thông số cần kiểm tra trước khi lắp đặt. Cút nên được lựa chọn đồng bộ với chiều dày và yêu cầu làm việc của đường ống để bảo đảm sự phù hợp của toàn bộ tuyến.

Cút thép hàn DN40 được sử dụng ở đâu?

Kích thước DN40 xuất hiện trong nhiều hệ thống đường ống phụ trợ và đường ống kỹ thuật. Cút được sử dụng chủ yếu tại các điểm cần thay đổi hướng đi của tuyến ống.

• Đường ống cấp nước: Dùng tại các đoạn ống thép DN40 cần chuyển hướng để phù hợp với mặt bằng thi công hoặc vị trí bố trí thiết bị.
• Hệ thống khí: Có thể lắp trên tuyến dẫn khí phù hợp với vật liệu thép và giới hạn làm việc của hệ thống.
• Hệ thống PCCC: Sử dụng tại những đoạn đường ống có kích thước DN40 theo thiết kế của từng công trình.
• Nhà máy và xưởng sản xuất: Phù hợp với các đường ống kỹ thuật, đường nước phụ trợ và tuyến dẫn môi chất tương thích.
• Hệ thống cơ điện: Cút giúp thay đổi hướng tuyến ống khi phải đi qua khu vực có thiết bị, kết cấu hoặc không gian lắp đặt giới hạn.
• Trạm bơm và khu vực kỹ thuật: Có thể sử dụng tại các đoạn ống cần điều chỉnh hướng kết nối giữa đường ống và thiết bị.

Quy trình lắp cút thép hàn DN40

Đối với DN40, việc lắp đặt không chỉ cần đúng kích thước mà còn phải bảo đảm hướng cút phù hợp với tuyến ống sau khi hoàn thiện. Có thể thực hiện theo trình tự sau:

1. Đo và xác định vị trí: Xác định chính xác điểm cần chuyển hướng trên đường ống và lựa chọn góc 45° hoặc 90°.
2. Kiểm tra vật tư: Đối chiếu cút DN40 với đường ống Phi 48.3 mm, đồng thời kiểm tra chiều dày SCH20 hoặc SCH40.
3. Vệ sinh bề mặt: Làm sạch đầu ống và hai đầu cút, đặc biệt tại khu vực chuẩn bị thực hiện mối hàn.
4. Đặt cút vào tuyến: Ghép hai đầu cút với đường ống, căn chỉnh sao cho hướng cút đúng với hướng thiết kế.
5. Hàn giữ: Thực hiện các điểm hàn giữ để cố định vị trí và hạn chế xê dịch trong quá trình hàn chính thức.
6. Hàn hoàn thiện: Tiến hành hàn kín quanh vị trí tiếp giáp theo quy trình hàn phù hợp.
7. Kiểm tra sau hàn: Kiểm tra ngoại quan mối hàn, độ thẳng tuyến và khả năng đáp ứng yêu cầu kín của hệ thống trước khi vận hành.

Một số lưu ý khi sử dụng cút thép hàn DN40

• Xác nhận đúng kích thước DN40 – 1 1/2 Inch – Phi 48 trước khi đặt mua và lắp đặt.
• Đường kính ngoài thực tế của đường ống cần phù hợp với kích thước kết nối của cút.
• Không nên lựa chọn góc cút chỉ dựa trên thói quen; cần căn cứ vào hướng tuyến thực tế.
• Chiều dày SCH20 hoặc SCH40 phải được lựa chọn phù hợp với đường ống và yêu cầu kỹ thuật.
• Đảm bảo hai đầu ống được căn chỉnh trước khi hàn để tránh tạo lực lệch lên phụ kiện.
• Không để đường ống chịu tải hoặc rung động quá mức tại vị trí mối hàn.
• Sau khi hoàn thiện nên kiểm tra mối hàn trước khi đưa môi chất vào hệ thống.
• Điều kiện sử dụng cần nằm trong giới hạn PN16 – 16 bar và nhiệt độ tối đa 120°C theo cấu hình sản phẩm.

Câu hỏi thường gặp về Cút thép hàn DN40

Cút thép hàn DN40 là cút bao nhiêu Inch?
DN40 tương đương 1 1/2 Inch, với đường kính ngoài của đường ống khoảng Ø48.3 mm.

Phi 48 có phải kích thước của DN40 không?
Đúng. DN40 thường được quy đổi với đường kính ngoài khoảng Phi 48.3 mm, thường gọi ngắn gọn là Phi 48.

Cút DN40 có những góc nào?
Hai lựa chọn thông dụng là 45° và 90°. Góc phù hợp phụ thuộc vào hướng chuyển tuyến cần thực hiện.

Cút thép hàn DN40 có dùng phương pháp nối ren không?
Không. Sản phẩm trong cấu hình này sử dụng kết nối hàn, hai đầu cút được hàn trực tiếp với đường ống.

SCH20 và SCH40 của cút DN40 khác nhau ở đâu?
Hai lựa chọn khác nhau về chiều dày thành cút. Việc lựa chọn cần căn cứ vào chiều dày đường ống và yêu cầu áp suất của hệ thống.

Cút DN40 chịu được áp suất bao nhiêu?
Theo cấu hình sản phẩm, áp suất làm việc là PN16 – 16 bar. Khi sử dụng thực tế cần đối chiếu với thiết kế và điều kiện vận hành của hệ thống.

Địa chỉ cung cấp cút thép hàn DN40

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp cút thép hàn DN40 cho các công trình đường ống nước, khí, PCCC, cơ điện và hệ thống công nghiệp.

Sản phẩm có kích thước DN40 – 1 1/2 Inch – Phi 48, kết nối hàn, góc 45° hoặc 90°, chiều dày SCH20/SCH40. Khách hàng có thể cung cấp yêu cầu về góc cút, chiều dày và số lượng để lựa chọn đúng cấu hình cần sử dụng.
