Khớp nối mềm cao su DN80

Khớp nối mềm cao su DN80 là gì?

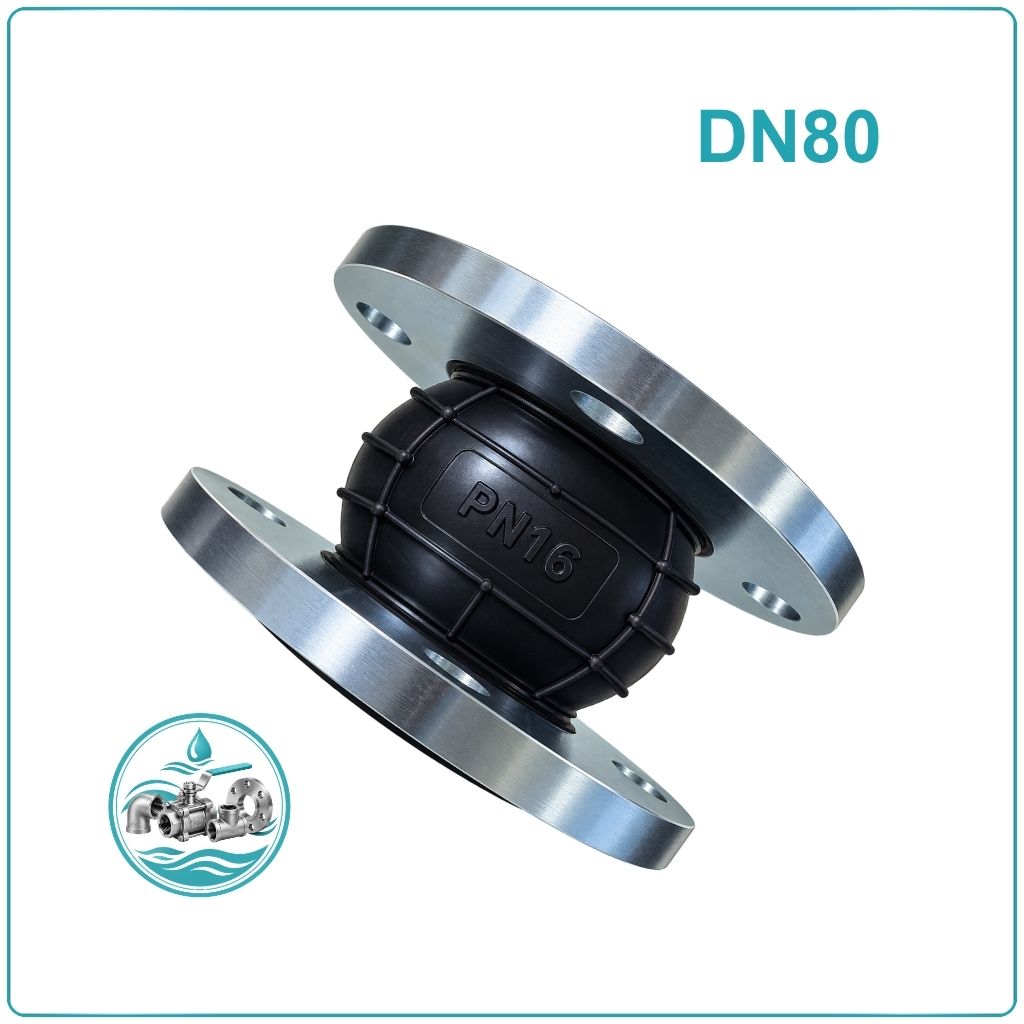

Khớp nối mềm cao su DN80 là loại khớp nối có kích thước danh nghĩa DN80 – 3 inch, được thiết kế với thân cao su đàn hồi kết hợp cùng hai đầu mặt bích để ghép với đường ống hoặc thiết bị.

Phần cao su giúp khớp có khả năng đàn hồi trong quá trình làm việc, từ đó hỗ trợ hấp thụ rung động, giảm chấn động và hạn chế truyền dao động từ thiết bị sang đường ống.

Khác với các kích thước nhỏ có thể gặp loại nối ren, khớp nối mềm cao su DN80 sử dụng kết nối mặt bích, phù hợp với những hệ thống đường ống có kích thước lớn hơn và thường kết nối trực tiếp với máy bơm, van hoặc thiết bị.

Thông số kỹ thuật khớp nối mềm cao su DN80

Thông số	Khớp nối mềm cao su DN80
Tên sản phẩm	Khớp nối mềm cao su DN80
Kích thước danh nghĩa	DN80
Quy đổi	3 inch
Đường kính ống tham khảo	Ø90 mm
Kiểu kết nối	Mặt bích
Vật liệu thân	Cao su đàn hồi
Vật liệu mặt bích	Thép / inox
Áp lực	PN10 / PN16
Tiêu chuẩn mặt bích	BS4504 / JIS 10K
Chức năng	Giảm rung, giảm chấn, hấp thụ dao động
Môi chất	Nước và môi chất phù hợp với vật liệu cao su
Ứng dụng	Cấp nước, thoát nước, PCCC, HVAC, trạm bơm, công nghiệp

Phân loại khớp nối mềm cao su DN80

Đối với DN80, sản phẩm được phân loại chủ yếu dựa trên chất liệu mặt bích, cấp áp lực và tiêu chuẩn mặt bích.

Phân loại theo chất liệu mặt bích

• Khớp nối mềm cao su DN80 mặt bích thép: Đây là loại được sử dụng phổ biến trong các hệ thống đường ống nước và công nghiệp. Mặt bích thép có độ cứng tốt, phù hợp với các vị trí cần kết nối chắc chắn giữa đường ống và thiết bị.
• Khớp nối mềm cao su DN80 mặt bích inox: Loại này sử dụng mặt bích bằng inox, thích hợp cho những hệ thống yêu cầu khả năng chống ăn mòn cao hơn hoặc cần vật liệu kết nối phù hợp với môi trường làm việc đặc thù. Mặt bích inox có thể gặp ở các hệ thống xử lý nước, thực phẩm, hóa chất hoặc những môi trường có yêu cầu cao về vật liệu.

Phân loại theo áp lực

• Khớp nối mềm cao su DN80 PN10: DN80 PN10 là dòng khớp nối có cấp áp lực danh nghĩa 10 bar. Sản phẩm được sử dụng cho những hệ thống có yêu cầu áp lực phù hợp với PN10.
• Khớp nối mềm cao su DN80 PN16: DN80 PN16 có cấp áp lực danh nghĩa 16 bar, thường được lựa chọn cho các tuyến đường ống có yêu cầu áp lực cao hơn PN10.

Phân loại theo tiêu chuẩn mặt bích

• Khớp nối mềm cao su DN80 BS4504: BS4504 là tiêu chuẩn mặt bích thường gặp ở các hệ thống đường ống sử dụng quy cách bích theo hệ mét. Với khớp nối DN80, mặt bích BS4504 có thể được sử dụng cho cấp PN10 hoặc PN16 tùy thiết kế.
• Khớp nối mềm cao su DN80 JIS 10K: JIS 10K là quy cách mặt bích phổ biến trên các hệ thống thiết bị và đường ống theo tiêu chuẩn JIS. Khớp nối DN80 JIS 10K sử dụng mặt bích có bố trí lỗ bu lông tương ứng với tiêu chuẩn JIS.

Cấu tạo khớp nối mềm cao su DN80

Khớp nối mềm cao su DN80 được tạo thành từ nhiều bộ phận kết hợp, trong đó thân cao su đảm nhiệm vai trò tạo độ mềm và các bộ phận kim loại giúp cố định khớp vào đường ống.

Thân cao su đàn hồi

Đây là phần tiếp xúc trực tiếp với môi chất và tạo khả năng biến dạng đàn hồi cho khớp. Vật liệu cao su có thể khác nhau tùy yêu cầu sử dụng.

Các lớp gia cường

Bên trong thân cao su thường có các lớp vật liệu gia cường như sợi tổng hợp hoặc lớp bố chịu lực nhằm tăng khả năng chịu áp lực và hạn chế biến dạng khi vận hành. Một số cấu tạo còn sử dụng dây thép gia cường.

Mặt bích hai đầu

Hai đầu khớp được liên kết với mặt bích kim loại để ghép với đường ống hoặc thiết bị. Mặt bích có thể được sản xuất từ thép hoặc inox tùy loại sản phẩm.

Vòng gia cố

Một số thiết kế có thêm vòng gia cố bên trong nhằm hỗ trợ duy trì hình dạng của thân cao su trong điều kiện làm việc có áp lực.

Đặc điểm của khớp nối mềm cao su DN80

Khớp nối mềm DN80 được sử dụng nhiều tại các tuyến ống có thiết bị vận hành tạo rung động nhờ những đặc tính sau:

• Kết nối bằng mặt bích, thuận tiện khi lắp với van, máy bơm và thiết bị đường ống.
• Thân cao su có độ đàn hồi, hỗ trợ hấp thụ rung động.
• Hạn chế truyền chấn động từ máy bơm sang hệ thống đường ống.
• Có khả năng bù một phần chuyển vị của đường ống trong giới hạn cho phép.
• Giúp giảm tác động cơ học lên các điểm kết nối.
• Có nhiều lựa chọn về vật liệu mặt bích.
• Có các cấp áp lực phổ biến PN10 và PN16.
• Có thể lựa chọn quy cách mặt bích BS4504 hoặc JIS 10K theo hệ thống.

Công dụng của khớp nối mềm cao su DN80

Giảm rung cho đường ống

Máy bơm và các thiết bị cơ khí khi hoạt động có thể tạo ra rung động truyền vào đường ống. Thân cao su đàn hồi giúp hạn chế một phần dao động này.

Giảm chấn động

Trong quá trình khởi động, dừng máy hoặc thay đổi trạng thái vận hành, hệ thống có thể phát sinh chấn động. Khớp nối mềm hỗ trợ hấp thụ những tác động này.

Hạn chế truyền tiếng ồn

Cấu tạo đàn hồi của khớp giúp giảm sự truyền dao động cơ học giữa thiết bị và đường ống, từ đó góp phần hạn chế tiếng ồn phát sinh do rung động.

Hỗ trợ bù chuyển vị

Khi đường ống có sự dịch chuyển nhỏ do rung động, nhiệt độ hoặc tác động trong quá trình vận hành, thân cao su có thể biến dạng trong phạm vi cho phép để thích ứng với chuyển động đó.

Bảo vệ thiết bị

Việc sử dụng khớp nối mềm tại vị trí phù hợp giúp giảm tải rung động lên máy bơm, van và các thiết bị được kết nối trực tiếp với đường ống.

Khớp nối mềm cao su DN80 được dùng ở đâu?

DN80 là kích thước khá phổ biến trong các hệ thống đường ống kỹ thuật. Khớp nối mềm cao su DN80 thường được bố trí tại những vị trí có thiết bị tạo rung hoặc cần kết nối mềm.

Hệ thống cấp thoát nước

Sử dụng trong các tuyến ống cấp nước, thoát nước, xử lý nước và hệ thống kỹ thuật của công trình.

Trạm bơm

Đây là một trong những vị trí thường gặp nhất. Khớp nối có thể được bố trí tại khu vực kết nối giữa máy bơm với đường ống nhằm hạn chế truyền rung động.

Hệ thống PCCC

DN80 có thể được sử dụng trong một số tuyến ống của hệ thống phòng cháy chữa cháy, tùy theo thiết kế và yêu cầu kỹ thuật của công trình.

Hệ thống HVAC

Khớp nối mềm DN80 được sử dụng tại các tuyến nước lạnh, nước giải nhiệt hoặc khu vực kết nối thiết bị trong hệ thống điều hòa không khí.

Nhà máy và hệ thống công nghiệp

Sản phẩm có thể xuất hiện trong các tuyến nước công nghiệp, xử lý nước, hệ thống bơm và các đường ống dẫn môi chất tương thích với vật liệu cao su.

Lắp đặt khớp nối mềm cao su DN80 như thế nào?

Do DN80 sử dụng kết nối mặt bích, quá trình lắp đặt cần đặc biệt chú ý đến độ đồng tâm và quy cách lỗ bu lông.

Bước 1 – Kiểm tra mặt bích

Đối chiếu DN80, cấp áp lực và tiêu chuẩn mặt bích. Kiểm tra đường kính mặt bích, vòng tâm lỗ, số lượng lỗ và kích thước bu lông.

Bước 2 – Đưa hai đầu đường ống về đúng vị trí

Hai mặt bích trên đường ống cần được căn chỉnh trước khi đưa khớp nối vào. Không dùng khớp nối để kéo hai đoạn ống lệch vị trí về với nhau.

Bước 3 – Đặt khớp nối vào giữa hai mặt bích

Đưa hai đầu mặt bích của khớp vào đúng vị trí, bảo đảm tâm khớp trùng với tâm đường ống.

Bước 4 – Lắp bu lông

Đưa bu lông qua các lỗ mặt bích và siết đều theo thứ tự đối xứng. Cách siết này giúp lực phân bố đồng đều trên toàn bộ mặt bích.

Bước 5 – Kiểm tra vận hành

Sau khi hoàn thành, kiểm tra độ kín của mối nối và vận hành thử. Quan sát thân cao su, mặt bích và các vị trí liên kết để phát hiện rò rỉ hoặc biến dạng bất thường.

Lưu ý: Không để khớp nối mềm phải chịu tải trọng của toàn bộ đường ống. Hệ thống cần có giá đỡ hoặc kết cấu treo phù hợp để giữ đường ống.

Lưu ý khi lựa chọn khớp nối mềm cao su DN80

Để lựa chọn đúng sản phẩm, nên kiểm tra lần lượt các thông tin sau:

• Kích thước đường ống: DN80 tương đương 3 inch, đường kính ngoài tham khảo khoảng Ø90 mm.
• Kiểu kết nối: DN80 sử dụng mặt bích, do đó cần kiểm tra quy cách bích ở hai đầu đường ống.
• Cấp áp lực: lựa chọn PN10 hoặc PN16 dựa trên áp suất làm việc thực tế.
• Tiêu chuẩn mặt bích: xác định rõ BS4504, JIS 10K hoặc tiêu chuẩn khác trước khi đặt hàng.
• Vật liệu mặt bích: lựa chọn thép hoặc inox dựa trên môi trường sử dụng và yêu cầu chống ăn mòn.
• Vật liệu cao su: cần xác định loại cao su phù hợp với môi chất, nhiệt độ và điều kiện vận hành.
• Kích thước chiều dài: kiểm tra khoảng cách lắp đặt thực tế vì cùng DN80 nhưng chiều dài khớp có thể khác nhau giữa các model.
• Vị trí lắp đặt: nên ưu tiên các vị trí cần giảm rung, giảm chấn hoặc kết nối giữa đường ống với thiết bị.

DTA Việt Nam cung cấp khớp nối mềm cao su DN80

DTA Việt Nam cung cấp khớp nối mềm cao su DN80 phục vụ các hệ thống cấp thoát nước, trạm bơm, PCCC, HVAC và đường ống công nghiệp.

Sản phẩm sử dụng kết nối mặt bích, có các lựa chọn về vật liệu mặt bích thép hoặc inox, cấp áp lực PN10/PN16 và tiêu chuẩn mặt bích như BS4504, JIS 10K tùy nhu cầu của hệ thống.

DTA Việt Nam hỗ trợ tư vấn lựa chọn khớp nối theo kích thước đường ống, áp lực làm việc, tiêu chuẩn mặt bích, vật liệu và điều kiện sử dụng thực tế.

Hotline: 0961.332.786 – 0961.483.239

Câu hỏi thường gặp về khớp nối mềm DN80

Khớp nối mềm cao su DN80 bằng bao nhiêu inch?

Khớp nối mềm cao su DN80 tương đương 3 inch.

Khớp nối mềm DN80 lắp cho ống phi bao nhiêu?

DN80 thường được sử dụng với đường ống có đường kính ngoài khoảng Ø90 mm. Đây là quy cách thường được gọi là DN80 – phi 90 – 3 inch.

Khớp nối mềm cao su DN80 có nối ren không?

Trong dòng sản phẩm DN80 của bài viết này, khớp nối sử dụng kết nối mặt bích, không phân loại loại nối ren.

DN80 có những cấp áp lực nào?

Các dòng phổ biến gồm PN10 và PN16. Một số sản phẩm trên thị trường có thể có cấp áp lực khác, nhưng cần căn cứ vào model cụ thể.

Khớp nối DN80 có mặt bích thép và inox không?

Có. Tùy sản phẩm, mặt bích có thể được chế tạo từ thép hoặc inox. Một số dòng thương mại DN80 công bố cả hai lựa chọn vật liệu này.

Khớp nối mềm cao su DN80 có loại BS4504 không?

Có. Khớp nối mềm DN80 mặt bích BS4504 là một quy cách phổ biến trên thị trường, có thể gặp ở cấp PN10 và PN16.

Khớp nối mềm DN80 có JIS 10K không?

Có. DN80 JIS 10K là một quy cách được sử dụng trong các hệ thống đường ống theo tiêu chuẩn JIS. Khi lựa chọn cần kiểm tra đúng kích thước và bố trí lỗ bu lông của mặt bích.

Khớp nối mềm cao su DN80 dùng để làm gì?

Sản phẩm chủ yếu dùng để giảm rung, giảm chấn, hạn chế truyền dao động và hỗ trợ hấp thụ chuyển vị của đường ống. Khớp thường được lắp tại khu vực máy bơm, van, thiết bị cơ khí và các vị trí cần kết nối mềm.
