Khớp nối mềm inox 304 DN125

Khớp nối mềm inox 304 DN125 là gì?

Khớp nối mềm inox 304 DN125 là thiết bị liên kết giữa các đoạn đường ống hoặc giữa đường ống với máy bơm, van và thiết bị công nghiệp. Phần thân có kết cấu gợn sóng giúp tạo độ linh hoạt, hỗ trợ hấp thụ rung động và các chuyển vị nhỏ trong quá trình vận hành.

• Inox 304: Vật liệu thép không gỉ được sử dụng cho thân ống hoặc các bộ phận theo cấu hình sản phẩm.
• DN125: Kích thước đường kính danh nghĩa, thường quy đổi thành 5 inch.

Đối với đường ống thép theo hệ kích thước thông dụng, DN125 thường tương ứng đường kính ngoài Ø141,3 mm. Đây là kích thước tham khảo của ống thép, không phải đường kính ngoài cố định của thân ruột gà hoặc đầu clamp trên mọi mẫu khớp nối mềm.

Thông số kỹ thuật khớp nối mềm inox 304 DN125

Thông số	Đặc điểm
Tên sản phẩm	Khớp nối mềm inox 304 DN125
Kích thước danh nghĩa	DN125
Kích thước quy đổi	5 inch
Đường kính ngoài ống thép tham khảo	Ø141,3 mm
Vật liệu thân mềm	Inox SUS304
Vật liệu lưới bện	Inox 304, tùy cấu hình
Kiểu kết nối	Mặt bích, hàn, clamp
Tiêu chuẩn mặt bích	JIS, DIN, BS, ANSI tùy lựa chọn
Chiều dài	Theo mẫu sản phẩm hoặc yêu cầu đặt hàng
Áp lực làm việc	Theo cấp áp lực của mẫu được lựa chọn
Nhiệt độ làm việc	Theo giới hạn thiết kế và cấu hình thực tế
Môi chất sử dụng	Nước, khí, dầu hoặc môi chất tương thích với vật liệu
Ứng dụng	Đường ống công nghiệp, trạm bơm, HVAC, hệ thống công nghệ

Phân loại khớp nối mềm inox 304 DN125

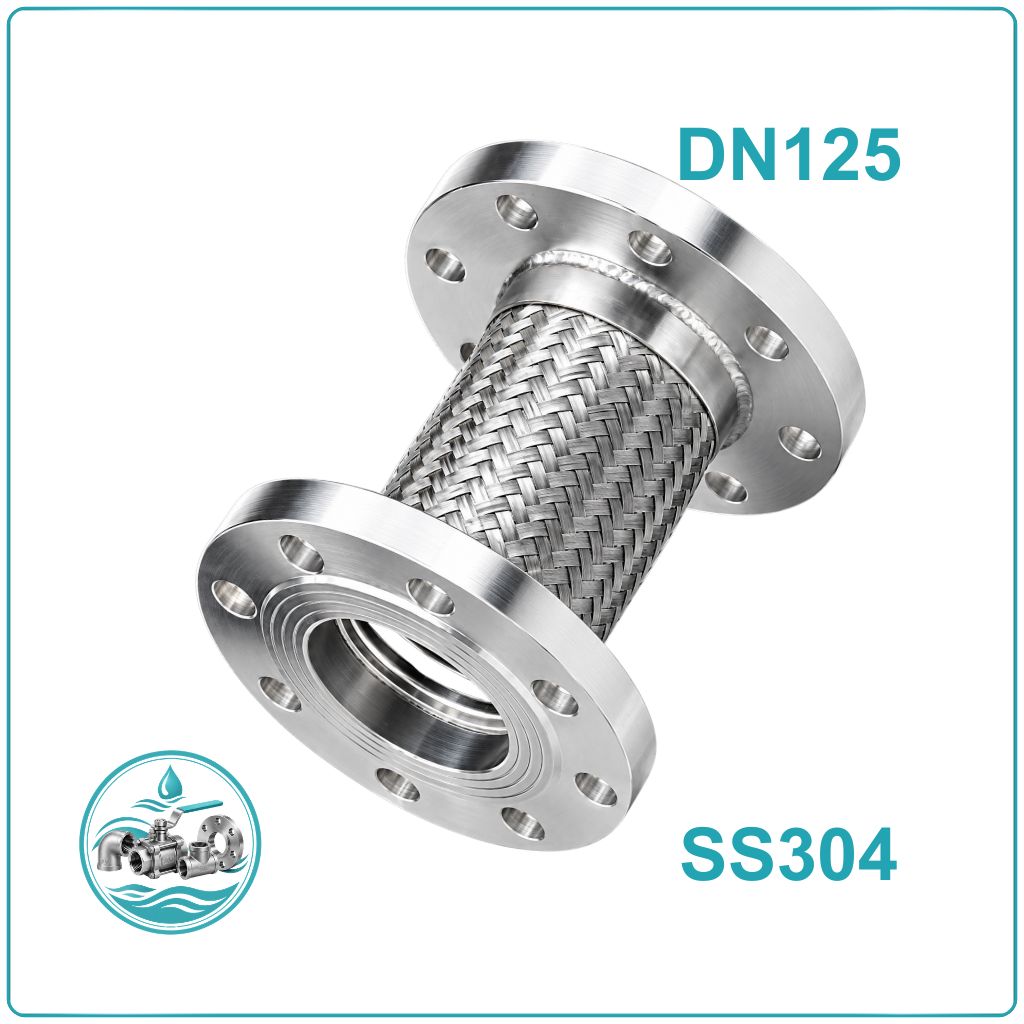

Khớp nối mềm inox 304 DN125 mặt bích

Loại mặt bích được sử dụng tại các vị trí cần kết nối chắc chắn với đường ống, máy bơm hoặc cụm van. Hai đầu bích tạo thuận lợi cho việc tháo lắp, kiểm tra và thay thế mà không phải cắt đường ống.

Khi chọn khớp nối mềm inox 304 DN125 mặt bích, cần xác định tiêu chuẩn bích như JIS 10K, DIN PN16 hoặc ANSI Class 150 theo thiết kế thực tế. Đường kính ngoài mặt bích, vòng tâm lỗ bu lông và số lượng lỗ phải phù hợp với mặt bích đối ứng.

Khớp nối mềm inox 304 DN125 hàn

Khớp nối mềm inox 304 DN125 hàn có đầu nối được thiết kế để hàn trực tiếp với đường ống hoặc chi tiết chuyển tiếp tương thích. Kiểu kết nối này phù hợp với các tuyến ống yêu cầu mối nối cố định và không cần tháo rời thường xuyên.

Trước khi đặt mua, cần xác nhận đường kính đầu hàn, chiều dày thành ống tương ứng và chiều dài tổng thể. Quá trình hàn phải tuân thủ quy trình phù hợp với vật liệu inox, đồng thời tránh để nhiệt làm ảnh hưởng đến thân ruột gà và lớp lưới bện.

Khớp nối mềm inox 304 DN125 Clamp

Khớp nối mềm inox 304 DN125 Clamp sử dụng đầu nối clamp để liên kết nhanh với đường ống hoặc thiết bị có đầu chờ tương thích. Kết cấu này hỗ trợ tháo lắp thuận tiện khi cần vệ sinh, kiểm tra hoặc bảo trì hệ thống.

Loại clamp thường được xem xét trong các dây chuyền công nghệ có yêu cầu vệ sinh và tháo lắp định kỳ. Khi lựa chọn, cần kiểm tra tiêu chuẩn đầu clamp, kích thước thực tế, gioăng làm kín và khả năng tương thích với môi chất. Không nên chỉ dựa vào tên DN125 để kết luận hai đầu clamp chắc chắn lắp vừa nhau.

Đặc điểm nổi bật của khớp nối mềm inox 304 DN125

Thân inox 304 chống gỉ trong nhiều môi trường thông dụng: Vật liệu inox 304 có khả năng chống ăn mòn tốt trong nhiều điều kiện sử dụng, đặc biệt là các hệ thống nước và môi trường công nghiệp phù hợp. Tuy nhiên, với môi trường chứa nhiều clorua hoặc hóa chất có tính ăn mòn cao, cần đánh giá lại vật liệu trước khi sử dụng.

Hạn chế truyền rung từ thiết bị: Khi lắp tại vị trí phù hợp, khớp nối mềm giúp giảm truyền rung từ máy bơm, máy nén và các thiết bị cơ khí sang hệ thống đường ống. Hiệu quả thực tế phụ thuộc vào đặc tính rung, cấu tạo khớp nối và cách bố trí giá đỡ.

Hỗ trợ bù chuyển vị nhỏ: Thân ruột gà có khả năng biến dạng đàn hồi trong phạm vi thiết kế, giúp hấp thụ một phần chuyển vị do rung động hoặc giãn nở nhiệt. Sản phẩm không được dùng để thay thế hệ thống bù giãn nở chuyên dụng khi công trình yêu cầu chuyển vị lớn.

Có nhiều lựa chọn kết nối: Ba phương án mặt bích, hàn và clamp đáp ứng các nhu cầu lắp đặt khác nhau. Việc chọn đúng kiểu kết nối giúp đơn giản hóa quá trình thi công, bảo trì và thay thế.

Phù hợp với nhiều hệ thống công nghiệp: Kích thước DN125 thường được sử dụng tại các tuyến ống có lưu lượng tương đối lớn. Tuy nhiên, việc lựa chọn vẫn cần căn cứ vào lưu lượng, tổn thất áp suất và điều kiện vận hành của toàn hệ thống.

Khớp nối mềm inox 304 DN125 được sử dụng ở đâu?

Khả năng kết nối linh hoạt khiến sản phẩm có thể được ứng dụng tại nhiều vị trí trong hệ thống đường ống.

• Trạm bơm cấp nước: Lắp tại các vị trí kết nối máy bơm hoặc cụm đường ống để hỗ trợ hạn chế truyền rung.
• Hệ thống HVAC: Sử dụng trong các tuyến nước tuần hoàn và đường ống kết nối thiết bị cơ điện khi cấu hình sản phẩm phù hợp.
• Nhà máy sản xuất: Kết nối các thiết bị và đường ống dẫn môi chất công nghiệp tương thích với inox 304.
• Hệ thống khí nén: Sử dụng tại các điểm nối thiết bị nếu áp lực và đặc tính môi chất nằm trong giới hạn cho phép.
• Hệ thống xử lý nước: Lắp tại các cụm bơm, cụm van và tuyến ống công nghệ.
• Dây chuyền có yêu cầu tháo lắp: Kiểu clamp có thể phù hợp khi thiết kế hệ thống sử dụng đầu nối clamp tương ứng.

Cách chọn khớp nối mềm inox 304 DN125 phù hợp

Việc lựa chọn nên bắt đầu từ thiết kế đường ống thay vì chỉ dựa vào tên sản phẩm.

Xác định kiểu kết nối: Nếu hệ thống đang sử dụng mặt bích, cần đối chiếu tiêu chuẩn bích. Nếu kết nối hàn, phải xác nhận kích thước đầu hàn. Với clamp, cần kiểm tra tiêu chuẩn và kích thước thực tế của đầu nối.

Kiểm tra điều kiện vận hành: Xác định áp suất làm việc, nhiệt độ môi chất và những biến động có thể xuất hiện khi khởi động hoặc dừng hệ thống. Thông số của khớp nối phải đáp ứng điều kiện làm việc tương ứng.

Làm rõ cấu tạo vật liệu: Xác nhận thân ruột gà và lưới bện có đúng vật liệu yêu cầu hay không. Nếu cần toàn bộ đầu nối bằng inox 304, hãy ghi rõ yêu cầu này trong đơn đặt hàng.

Chọn chiều dài theo vị trí lắp đặt: Đo khoảng cách thực tế giữa hai đầu kết nối và đối chiếu với chiều dài thiết kế của sản phẩm. Không kéo căng, nén ép hoặc xoắn thân ruột gà để bù sai lệch đường ống.

Xem xét yêu cầu giảm rung hoặc bù giãn nở: Nếu mục đích chính là hạn chế rung từ máy bơm, cần chọn loại có đặc tính phù hợp. Nếu cần hấp thụ chuyển vị nhiệt lớn, nên xem xét thiết bị bù giãn nở chuyên dụng.

Lưu ý khi lắp đặt và sử dụng

Trước khi lắp, cần kiểm tra bề mặt thân ống, lớp lưới bện và các đầu kết nối. Đường ống phải được căn chỉnh đúng vị trí, có hệ thống giá đỡ và neo giữ theo thiết kế để tránh truyền tải trọng không phù hợp lên khớp nối.

Đối với loại mặt bích, cần sử dụng gioăng tương thích với môi chất, siết bu lông đều và kiểm tra độ kín. Đối với loại hàn, cần áp dụng quy trình hàn phù hợp, kiểm soát nhiệt và bảo vệ phần thân mềm khỏi biến dạng. Đối với loại clamp, cần lắp đúng gioăng và cùm kẹp theo tiêu chuẩn của đầu nối.

Trong quá trình vận hành, không để khớp nối làm việc vượt quá giới hạn áp lực, nhiệt độ hoặc chuyển vị được nhà sản xuất công bố. Nên kiểm tra định kỳ tình trạng rò rỉ, biến dạng, hư hỏng lưới bện và độ chắc chắn của các mối liên kết.

Giải đáp thắc mắc về khớp nối mềm inox 304 DN125

Khớp nối mềm inox 304 DN125 là phi bao nhiêu?

DN125 tương đương kích thước danh nghĩa 5 inch. Đối với ống thép theo hệ kích thước thông dụng, đường kính ngoài thường là Ø141,3 mm. Kích thước đầu kết nối của khớp nối mềm cần được xác định riêng theo cấu tạo sản phẩm.

Khớp nối mềm inox 304 DN125 có những kiểu kết nối nào?

Các phương án được xem xét trong bài gồm mặt bích, hàn và clamp. Mỗi kiểu phù hợp với thiết kế đường ống và nhu cầu bảo trì khác nhau; cần lựa chọn theo đầu chờ thực tế.

Khớp nối mềm inox 304 DN125 có chịu được PN16 không?

Khả năng chịu PN16 phụ thuộc vào thiết kế và tài liệu kỹ thuật của mẫu cụ thể. Cần kiểm tra cấp áp lực được nhà sản xuất công bố tại nhiệt độ làm việc dự kiến trước khi sử dụng.

Có thể sử dụng khớp nối mềm inox 304 DN125 cho nước nóng không?

Có thể nếu cấu hình sản phẩm đáp ứng nhiệt độ, áp suất và đặc tính của môi chất. Cần kiểm tra giới hạn của thân ống, lớp gia cường, đầu nối và gioăng nếu có.

Khi nào nên chọn khớp nối mềm inox 304 DN125 mặt bích?

Nên xem xét loại mặt bích khi đường ống và thiết bị có sẵn đầu bích tương thích, đồng thời cần thuận tiện cho việc tháo lắp hoặc thay thế trong quá trình bảo trì.
