Khớp nối mềm inox 304 DN200

Khớp nối mềm inox 304 DN200 là gì?

Khớp nối mềm inox 304 DN200 là chi tiết nối trung gian có kết cấu linh hoạt, được lắp giữa các đoạn ống hoặc tại vị trí liên kết với thiết bị cơ khí. Thân ống gợn sóng cho phép biến dạng đàn hồi nhất định, nhờ đó giảm tác động của rung động và hỗ trợ tiếp nhận các chuyển vị nhỏ phát sinh trong quá trình vận hành.

Kích thước DN200 tương ứng 8 inch. Đối với ống thép theo hệ kích thước thông dụng, đường kính ngoài thường là Ø219,1 mm. Tuy nhiên, thông số này chỉ dùng tham chiếu cho đường ống, không phải kích thước cố định của thân ruột gà hay đầu nối trên tất cả các mẫu sản phẩm.

Thông số kỹ thuật khớp nối mềm inox 304 DN200

Thông số	Đặc điểm
Tên sản phẩm	Khớp nối mềm inox 304 DN200
Kích thước danh nghĩa	DN200
Kích thước quy đổi	8 inch
Đường kính ngoài ống thép tham khảo	Ø219,1 mm
Vật liệu thân ruột gà	Inox SUS304
Lưới bện gia cường	Inox 304, tùy cấu hình
Kiểu kết nối	Mặt bích, hàn, clamp
Tiêu chuẩn mặt bích	JIS, DIN, BS, ANSI tùy mẫu
Chiều dài tổng thể	Theo thiết kế hoặc kích thước đặt hàng
Áp suất làm việc	Theo cấp áp lực của sản phẩm
Nhiệt độ làm việc	Theo giới hạn kỹ thuật được công bố
Môi chất sử dụng	Nước, khí, dầu và môi chất tương thích
Vị trí lắp đặt	Đường ống công nghiệp, cụm bơm, hệ thống công nghệ

Đặc điểm kết cấu của khớp nối mềm inox 304 DN200

Thân ống gợn sóng có độ đàn hồi

Thân ruột gà là bộ phận tạo nên khả năng linh hoạt của khớp nối. Các nếp gợn được thiết kế để hỗ trợ biến dạng theo giới hạn cho phép, thay vì truyền toàn bộ rung động và chuyển vị như một đoạn ống kim loại cứng.

Đối với đường ống DN200, thân mềm cần được lựa chọn theo chiều dài và điều kiện chuyển vị thực tế. Việc kéo căng, nén ép hoặc uốn cong vượt mức thiết kế có thể làm giảm tuổi thọ sản phẩm.

Lưới bện chịu lực theo thiết kế

Lưới bện inox bên ngoài thân ruột gà giúp gia cường kết cấu và hạn chế thân ống biến dạng quá mức dưới áp suất. Cấu hình lưới có thể khác nhau về số lớp, kiểu bện và vật liệu.

Không phải mọi khớp nối mềm inox 304 DN200 đều có cùng khả năng chịu áp. Khi hệ thống có áp suất cao hoặc xuất hiện lực dọc trục đáng kể, cần xác nhận rõ cấu hình gia cường và yêu cầu neo giữ đường ống.

Đầu nối tương thích với hệ thống

Đầu kết nối quyết định cách lắp đặt và khả năng ghép nối với các thiết bị xung quanh. Tùy ứng dụng, sản phẩm có thể được chế tạo với mặt bích, đầu hàn hoặc đầu clamp.

Ở kích thước DN200, cần kiểm tra bản vẽ đầu nối trước khi đặt hàng. Đối với hệ thống hiện hữu, nên đối chiếu trực tiếp tiêu chuẩn kết nối và khoảng cách lắp đặt thay vì chỉ căn cứ vào tên kích thước.

Các loại khớp nối mềm inox 304 DN200 theo phương pháp kết nối

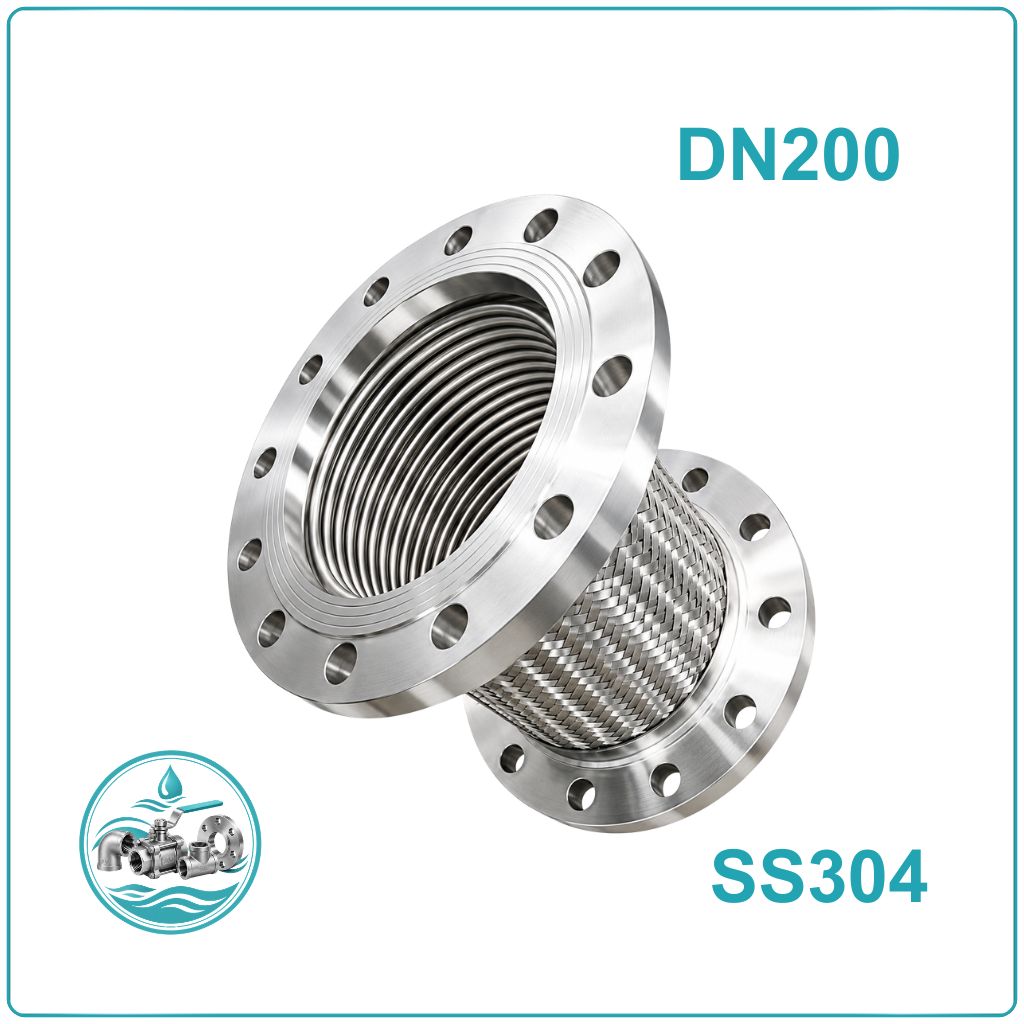

Khớp nối mềm inox 304 DN200 mặt bích

Kết nối mặt bích phù hợp với các tuyến ống có yêu cầu tháo rời để kiểm tra hoặc thay thế thiết bị. Hai đầu bích được liên kết bằng bu lông, thuận tiện khi lắp tại cụm bơm, đường ống tuần hoàn hoặc các vị trí có không gian bảo trì phù hợp.

Khi lựa chọn, cần xác định tiêu chuẩn bích như JIS 10K, DIN PN16 hoặc ANSI Class 150 nếu có cấu hình tương ứng. Các thông số cần đối chiếu gồm đường kính mặt bích, vòng tâm lỗ bu lông, số lỗ và cấp áp lực.

Khớp nối mềm inox 304 DN200 hàn

Loại hàn được sử dụng khi cần liên kết trực tiếp với đường ống hoặc đoạn chuyển tiếp có kích thước tương thích. Kết nối này phù hợp với các tuyến ống có thiết kế cố định, không yêu cầu tháo rời thường xuyên tại vị trí nối.

Trước khi thi công, cần kiểm tra đường kính đầu hàn và chiều dày thành ống. Công đoạn hàn phải được thực hiện theo quy trình phù hợp với inox, tránh để nhiệt ảnh hưởng đến thân ruột gà hoặc lớp lưới bện.

Khớp nối mềm inox 304 DN200 Clamp

Khớp nối mềm inox 304 DN200 clamp sử dụng đầu kết nối clamp để ghép với đường ống hoặc thiết bị có chuẩn đầu nối tương ứng. Ưu điểm của phương án này là khả năng tháo lắp nhanh, thuận tiện cho công tác vệ sinh và kiểm tra tại các dây chuyền công nghệ.

Tuy nhiên, clamp DN200 không mặc nhiên tương thích với mọi hệ thống có đường kính danh nghĩa DN200. Cần xác nhận tiêu chuẩn đầu nối, kích thước thực tế, gioăng làm kín và cùm kẹp trước khi lựa chọn.

Lợi ích khi sử dụng khớp nối mềm inox 304 DN200

Giảm ảnh hưởng của rung động cơ học: Sản phẩm có thể hạn chế truyền rung từ máy bơm, máy nén và thiết bị vận hành sang các đoạn ống liên kết. Hiệu quả phụ thuộc vào đặc tính rung và phương án bố trí thiết bị.

Hỗ trợ xử lý chuyển vị nhỏ: Thân ruột gà có khả năng tiếp nhận chuyển vị trong giới hạn thiết kế, giúp giảm tác động của một số sai lệch và biến đổi cơ học khi vận hành.

Khả năng chống ăn mòn của inox 304: Vật liệu phù hợp với nhiều môi trường nước và công nghiệp thông dụng. Với môi trường có nồng độ clorua cao hoặc hóa chất đặc thù, cần đánh giá khả năng tương thích trước khi sử dụng.

Thuận tiện khi tích hợp vào đường ống: Việc lựa chọn đầu bích, đầu hàn hoặc clamp cho phép sản phẩm đáp ứng các phương án thi công khác nhau, miễn là đầu nối được thiết kế phù hợp.

Hỗ trợ bảo trì hệ thống: Với loại mặt bích hoặc clamp, việc tháo khớp nối để kiểm tra có thể thuận tiện hơn so với một số kiểu nối cố định, tùy không gian lắp đặt và thiết kế công trình.

Khớp nối mềm inox 304 DN200 phù hợp với hệ thống nào?

Do có kích thước danh nghĩa lớn, sản phẩm thường được cân nhắc ở những vị trí cần kết nối linh hoạt giữa thiết bị và đường ống công nghiệp.

• Trạm bơm cấp nước: Lắp tại vị trí kết nối máy bơm với tuyến ống, hỗ trợ hạn chế truyền rung khi thiết bị hoạt động.
• Nhà máy xử lý nước: Sử dụng tại các cụm bơm, cụm van và đường ống công nghệ có kích thước DN200.
• Hệ thống tuần hoàn nước: Kết nối các đoạn ống và thiết bị trong hệ thống tuần hoàn khi vật liệu đáp ứng yêu cầu môi chất.
• Hệ thống HVAC quy mô lớn: Ứng dụng tại một số tuyến nước lạnh, nước nóng tuần hoàn và cụm thiết bị cơ điện.
• Nhà máy sản xuất: Lắp trên các tuyến dẫn môi chất công nghiệp tương thích với inox 304.
• Dây chuyền công nghệ: Lựa chọn kiểu clamp hoặc kết nối khác theo tiêu chuẩn được sử dụng trong dây chuyền.

Kinh nghiệm chọn khớp nối mềm inox 304 DN200

Ở kích thước DN200, việc lựa chọn không nên chỉ dựa trên đường kính đường ống. Các yếu tố dưới đây cần được xem xét đồng thời:

• Điều kiện áp suất: Xác định áp suất vận hành bình thường và những biến động có thể xảy ra trong quá trình khởi động hoặc dừng thiết bị.
• Nhiệt độ môi chất: Đối chiếu giới hạn làm việc của thân ống, lớp gia cường và đầu kết nối.
• Kiểu kết nối: Lựa chọn đúng mặt bích, hàn hoặc clamp theo thiết kế đường ống.
• Chiều dài lắp đặt: Đo khoảng cách giữa hai đầu kết nối và kiểm tra giới hạn chuyển vị cho phép.
• Mục đích sử dụng: Phân biệt nhu cầu giảm rung với yêu cầu bù giãn nở nhiệt hoặc chuyển vị lớn.
• Điều kiện môi trường: Đánh giá khả năng chống ăn mòn của inox 304 đối với môi chất thực tế.

Nếu lắp tại đầu đẩy máy bơm, cần xem xét tải trọng dọc trục, lực do áp suất và cách bố trí hệ thống neo giữ. Khớp nối mềm không thay thế gối đỡ, điểm neo hoặc khớp giãn nở chuyên dụng.

Quy trình lắp đặt và kiểm tra vận hành

Việc lắp đặt khớp nối mềm inox 304 DN200 cần được thực hiện theo hướng dẫn của nhà sản xuất và bản vẽ đường ống.

Chuẩn bị vị trí lắp: Cô lập hệ thống, xả áp và kiểm tra khoảng cách giữa hai đầu kết nối. Đối chiếu chiều dài thực tế với kích thước thiết kế của khớp nối.

Căn chỉnh đường ống: Bảo đảm hai đầu kết nối thẳng hàng theo yêu cầu. Không sử dụng khớp nối mềm để kéo hai đoạn ống lệch về đúng vị trí bằng lực cưỡng bức.

Thực hiện kết nối: Với mặt bích, lắp gioăng tương thích và siết bu lông đều. Với đầu hàn, tuân thủ quy trình hàn phù hợp với inox. Với clamp, kiểm tra gioăng và cùm kẹp đúng chuẩn.

Kiểm tra trước khi vận hành: Quan sát thân ruột gà, lưới bện và các điểm liên kết. Thử kín hoặc thử áp theo quy trình được phê duyệt cho hệ thống.

Theo dõi trong quá trình sử dụng: Kiểm tra định kỳ dấu hiệu rò rỉ, biến dạng, hư hỏng lưới bện và tình trạng giá đỡ. Khi xuất hiện tiếng động hoặc rung bất thường, cần kiểm tra nguyên nhân trước khi tiếp tục vận hành.

Lưu ý khi sử dụng khớp nối mềm inox 304 DN200

Một số lỗi lắp đặt và lựa chọn có thể khiến khớp nối nhanh xuống cấp dù kích thước danh nghĩa đã phù hợp.

• Chọn đầu bích hoặc clamp không đúng tiêu chuẩn kết nối.
• Lắp khớp nối trong trạng thái bị xoắn hoặc kéo căng quá mức.
• Để trọng lượng đường ống và thiết bị dồn lên thân mềm.
• Dùng sản phẩm có giới hạn áp suất hoặc nhiệt độ thấp hơn điều kiện vận hành.
• Cho rằng tất cả chi tiết của sản phẩm đều làm bằng inox 304 chỉ dựa trên tên gọi.
• Sử dụng khớp nối mềm thông thường để bù chuyển vị lớn mà không kiểm tra thiết kế.
• Bỏ qua việc kiểm tra định kỳ sau thời gian vận hành.

Đối với các hệ thống quan trọng, nên lưu hồ sơ thông số sản phẩm, tiêu chuẩn kết nối và lịch sử kiểm tra để thuận tiện cho việc bảo trì, thay thế.

Câu hỏi thường gặp về khớp nối mềm inox 304 DN200

Khớp nối mềm inox 304 DN200 là phi bao nhiêu?

DN200 tương đương 8 inch. Với đường ống thép theo hệ kích thước thông dụng, đường kính ngoài thường là Ø219,1 mm. Kích thước thực tế của thân mềm và đầu kết nối cần được xác định theo bản vẽ sản phẩm.

Khớp nối mềm inox 304 DN200 có những kiểu kết nối nào?

Các phương án có thể gồm mặt bích, hàn và clamp. Khả năng cung cấp từng kiểu phụ thuộc vào thiết kế sản phẩm và yêu cầu của hệ thống.

Khớp nối mềm inox 304 DN200 có sử dụng được cho hệ thống PN16 không?

Chỉ khi mẫu sản phẩm được thiết kế và công bố đáp ứng cấp áp lực đó tại nhiệt độ vận hành tương ứng. Cần kiểm tra catalogue trước khi đưa vào hệ thống.

Inox 304 có phù hợp với nước biển không?

Inox 304 không phải lựa chọn tối ưu cho mọi môi trường nước biển hoặc môi trường chứa nhiều clorua do có nguy cơ ăn mòn cục bộ. Cần đánh giá điều kiện sử dụng và cân nhắc vật liệu phù hợp hơn khi cần thiết.

Khớp nối mềm inox 304 DN200 có giúp bù giãn nở nhiệt không?

Sản phẩm có thể hấp thụ một phần chuyển vị trong giới hạn thiết kế. Nếu tuyến ống cần bù giãn nở nhiệt lớn hoặc có nhiều hướng chuyển vị, cần tính toán và lựa chọn thiết bị bù giãn nở chuyên dụng.

Khi nào cần thay khớp nối mềm inox 304 DN200?

Nên kiểm tra và đánh giá thay thế khi thân ruột gà biến dạng bất thường, lưới bện hư hỏng, xuất hiện rò rỉ hoặc sản phẩm không còn đáp ứng điều kiện vận hành. Việc thay thế cần căn cứ vào tình trạng thực tế và hướng dẫn của nhà sản xuất.
