Khớp nối mềm inox 304 DN150

Khớp nối mềm inox 304 DN150 là gì?

Trong các hệ thống đường ống công nghiệp cỡ lớn, sự thay đổi nhiệt độ, rung động từ thiết bị và chuyển động của tuyến ống có thể ảnh hưởng đến các điểm liên kết. Khớp nối mềm inox 304 DN150 được sử dụng tại những vị trí phù hợp nhằm tạo đoạn nối có khả năng biến dạng đàn hồi nhất định, hỗ trợ tiếp nhận chuyển vị và hạn chế truyền rung động trong điều kiện thiết kế cho phép.

Sản phẩm có kích thước danh nghĩa DN150, tương đương 6 inch, thường được chế tạo với thân kim loại dạng sóng bằng thép không gỉ SUS304. Hai đầu khớp nối được thiết kế theo phương án kết nối của hệ thống, chẳng hạn mặt bích, đầu hàn hoặc clamp. Với ống thép theo một số tiêu chuẩn thông dụng, đường kính ngoài tham chiếu của DN150 là khoảng Ø168,3 mm.

Thông số kỹ thuật khớp nối mềm inox 304 DN150

Thông số kỹ thuật là căn cứ để đối chiếu sản phẩm với bản vẽ và điều kiện vận hành của hệ thống. Các giá trị về áp lực, nhiệt độ và chuyển vị cần được xác nhận theo model cụ thể, bởi chúng có thể khác nhau giữa các nhà sản xuất.

Cấu tạo của khớp nối mềm inox 304 DN150

Khớp nối mềm DN150 có kết cấu tập trung vào khả năng liên kết đường ống và tạo độ linh hoạt tại vị trí lắp đặt. Tùy mẫu sản phẩm, cấu tạo có thể bao gồm các thành phần sau:

• Thân sóng inox: Gồm các nếp sóng kim loại giúp thân khớp nối có thể biến dạng trong giới hạn thiết kế. Hình dạng, số lượng và chiều sâu nếp sóng ảnh hưởng đến đặc tính chuyển vị của sản phẩm.
• Đầu kết nối hai bên: Đảm nhiệm việc liên kết với đường ống hoặc thiết bị. Vật liệu và kích thước đầu nối phải phù hợp với phương án thi công.
• Vùng liên kết thân và đầu nối: Là khu vực kết hợp giữa thân mềm với các đầu kết nối. Chất lượng gia công tại vị trí này ảnh hưởng đến độ bền của cụm sản phẩm.
• Chi tiết phụ trợ tùy chọn: Một số thiết kế có thể sử dụng bộ phận giới hạn chuyển vị hoặc chi tiết gia cường. Các bộ phận này chỉ có trên những cấu hình được nhà sản xuất quy định.

Đối với DN150, không nên đánh giá khả năng làm việc chỉ bằng độ dày hoặc hình dạng bên ngoài của thân sóng. Cần xem xét đồng thời kết cấu tổng thể, vật liệu, kiểu liên kết và thông số vận hành được công bố cho đúng model.

Phân loại khớp nối mềm inox 304 DN150

Việc phân loại theo kiểu kết nối giúp xác định phương án lắp đặt phù hợp ngay từ giai đoạn thiết kế và dự trù vật tư.

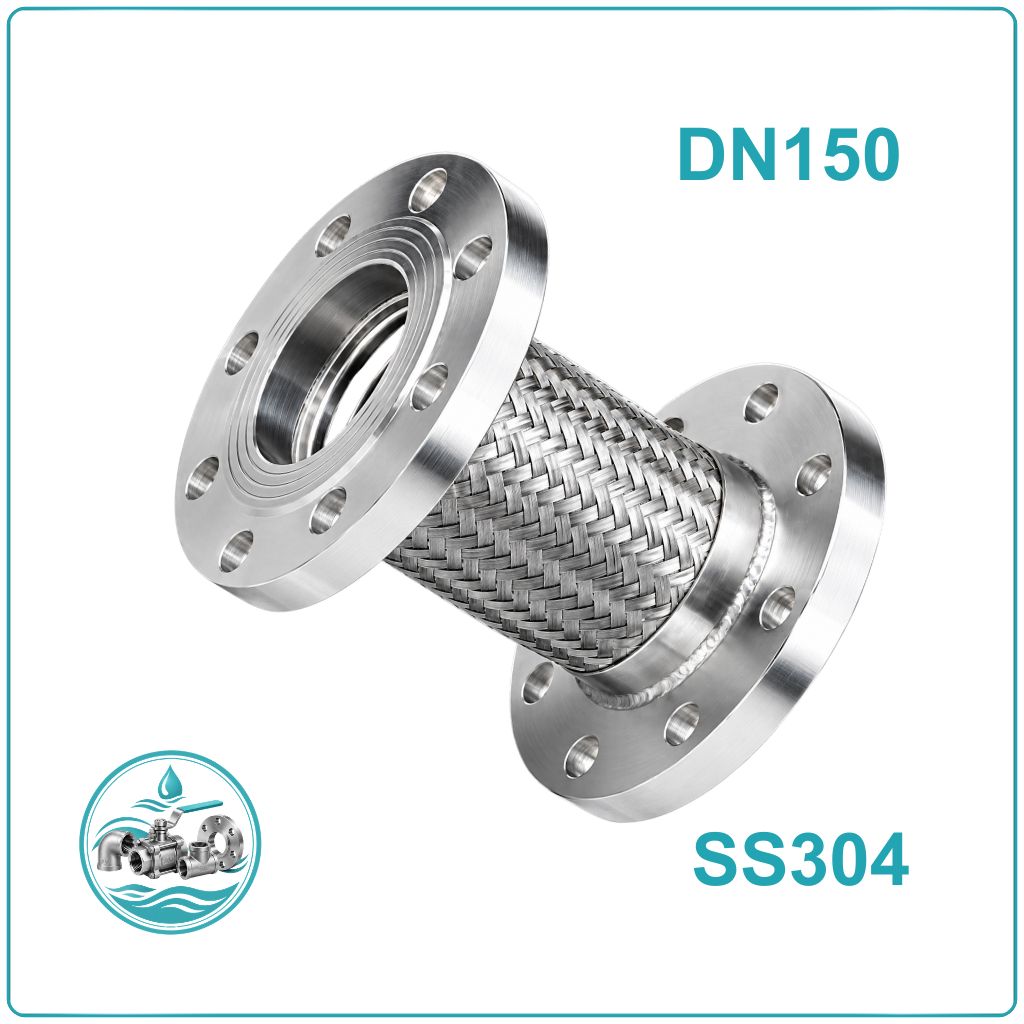

Khớp nối mềm inox 304 DN150 mặt bích

Hai đầu sản phẩm được chế tạo dạng mặt bích để liên kết bằng bu lông với đường ống hoặc thiết bị. Cấu hình này phù hợp với hệ thống cần tháo rời khi bảo dưỡng, thay thế hoặc kiểm tra. Khi chọn mua, cần đối chiếu tiêu chuẩn mặt bích và cấp áp lực để tránh sai khác giữa các đầu kết nối.

Khớp nối mềm inox 304 DN150 đầu hàn

Hai đầu được thiết kế để hàn vào đường ống, tạo liên kết cố định theo quy trình thi công. Loại này phù hợp với hệ thống sử dụng kết nối hàn và không yêu cầu tháo rời thường xuyên tại vị trí đó. Trong quá trình hàn cần có biện pháp hạn chế nhiệt tác động trực tiếp lên thân sóng, đồng thời kiểm tra chất lượng mối hàn sau thi công.

Khớp nối mềm inox 304 DN150 clamp

Kiểu clamp sử dụng cơ cấu kẹp để liên kết với các đầu nối tương thích. Phương án này có thể được cân nhắc tại những hệ thống cần tháo lắp thuận tiện, chẳng hạn một số dây chuyền chế biến hoặc hệ thống vệ sinh thiết bị. Cần kiểm tra sự đồng bộ giữa đầu clamp, vòng kẹp và gioăng, không chỉ dựa vào kích thước DN150.

Ưu điểm của khớp nối mềm inox 304 DN150

Khả năng làm việc của khớp nối mềm phụ thuộc vào thiết kế và điều kiện lắp đặt. Khi được lựa chọn đúng, sản phẩm có thể mang lại những lợi ích sau:

• Tạo độ linh hoạt tại điểm liên kết: Thân sóng có thể tiếp nhận một phần chuyển động tương đối giữa các đầu nối, trong giới hạn được nhà sản xuất quy định.
• Hỗ trợ kiểm soát rung động: Khi lắp tại vị trí thích hợp, khớp nối có thể giảm một phần rung động truyền từ thiết bị sang đường ống. Hiệu quả còn phụ thuộc vào đặc tính rung và cách bố trí hệ thống.
• Chống ăn mòn trong nhiều môi trường thông dụng: Inox 304 có khả năng chống gỉ tốt trong nhiều điều kiện sử dụng phù hợp. Tuy nhiên, môi trường chứa chloride hoặc hóa chất đặc thù cần được đánh giá riêng.
• Phù hợp với nhiều phương án thi công: Ba lựa chọn kết nối gồm mặt bích, đầu hàn và clamp giúp đáp ứng những yêu cầu lắp đặt khác nhau.
• Hỗ trợ bảo vệ các điểm kết nối: Khi được thiết kế đồng bộ với giá đỡ, điểm neo và hướng dẫn chuyển động, khớp nối có thể góp phần hạn chế tác động bất lợi do chuyển vị lên hệ thống đường ống.

Ứng dụng của khớp nối mềm inox 304 DN150

Kích thước DN150 thường xuất hiện trên các tuyến ống phân phối, đường ống công nghệ và hệ thống kết nối thiết bị. Tùy lưu chất và yêu cầu kỹ thuật, khớp nối mềm có thể được sử dụng tại những vị trí như:

• Trạm bơm và hệ thống cấp nước: Lắp tại điểm kết nối được thiết kế phù hợp để hỗ trợ hạn chế truyền rung động và tiếp nhận chuyển vị của đường ống.
• Hệ thống làm mát công nghiệp: Sử dụng trên một số tuyến nước tuần hoàn hoặc đường ống trao đổi nhiệt khi vật liệu đáp ứng điều kiện vận hành.
• Nhà máy sản xuất: Phục vụ các tuyến dẫn lưu chất hoặc khí tương thích với inox 304, đặc biệt tại khu vực có thiết bị gây rung động.
• Công trình thương mại và tòa nhà: Có thể được cân nhắc trong hệ thống HVAC hoặc các tuyến nước kỹ thuật có kích thước DN150.
• Hệ thống xử lý nước: Ứng dụng tại một số đoạn ống dẫn nước hoặc thiết bị xử lý, sau khi kiểm tra thành phần lưu chất và mức độ ăn mòn.
• Cụm thiết bị trao đổi nhiệt: Có thể sử dụng để tiếp nhận chuyển vị nhiệt tại vị trí được tính toán, với điều kiện thân mềm và các đầu nối đáp ứng thông số vận hành.

Kinh nghiệm lựa chọn khớp nối mềm inox 304 DN150

Với đường ống DN150, lựa chọn sản phẩm cần dựa trên dữ liệu kỹ thuật của hệ thống thay vì chỉ so sánh kích thước và giá bán.

• Đối chiếu bản vẽ đường ống: Kiểm tra kích thước danh nghĩa, tiêu chuẩn ống và khoảng cách giữa hai đầu kết nối. Không dùng đường kính danh nghĩa thay cho số đo thực tế khi kiểm tra khả năng lắp ghép.
• Xác định điều kiện áp lực: Cần tính đến áp lực vận hành và những biến động có thể xuất hiện trong hệ thống. Giới hạn cho phép phải được lấy từ tài liệu kỹ thuật của sản phẩm.
• Chọn chiều dài phù hợp: Chiều dài khớp nối ảnh hưởng đến không gian lắp đặt và phạm vi chuyển vị. Không tự ý kéo dài hoặc nén thân mềm để bù cho sai lệch thi công.
• Đánh giá nguồn rung và chuyển động: Xác định vị trí thiết bị gây rung, hướng giãn nở nhiệt và biên độ dịch chuyển dự kiến. Nếu cần tiếp nhận chuyển vị lớn, nên yêu cầu tư vấn kỹ thuật để chọn cấu hình phù hợp.
• Kiểm tra kiểu kết nối: Mặt bích cần đúng tiêu chuẩn và cấp áp lực; đầu hàn phải phù hợp với quy cách ống; clamp cần tương thích với vòng kẹp và gioăng.
• Chọn vật liệu theo lưu chất: Không mặc định inox 304 dùng được cho mọi hóa chất hoặc mọi nhiệt độ. Nên cung cấp thông tin về lưu chất, nồng độ và điều kiện vận hành cho nhà cung cấp.
• Yêu cầu hồ sơ sản phẩm: Ưu tiên sản phẩm có thông số rõ ràng về vật liệu, áp lực, nhiệt độ, chuyển vị cho phép và hướng dẫn lắp đặt.

Hướng dẫn lắp đặt khớp nối mềm inox 304 DN150

Để tránh gây ứng suất không cần thiết lên thân mềm, quá trình lắp đặt cần được thực hiện sau khi đường ống đã được căn chỉnh và bố trí hệ thống đỡ theo thiết kế.

1. Kiểm tra trước thi công: Xác nhận đúng DN150, kiểu kết nối, vật liệu và chiều dài sản phẩm. Kiểm tra thân sóng, đầu nối và các phụ kiện đi kèm để phát hiện hư hỏng.
2. Căn chỉnh hai đầu ống: Đưa hai đầu kết nối về đúng vị trí và phương trục. Không kéo khớp nối để ép hai đầu ống bị lệch hoặc dùng thân mềm làm điểm chịu lực cho đường ống.
3. Lắp theo đúng kiểu kết nối: Với mặt bích, sử dụng gioăng phù hợp và siết bu lông đều. Với đầu hàn, thực hiện theo quy trình hàn đã được phê duyệt và bảo vệ thân sóng khỏi nhiệt. Với clamp, kiểm tra độ tương thích của đầu nối, gioăng và vòng kẹp.
4. Hoàn thiện giá đỡ và điểm neo: Bố trí hệ thống đỡ, neo cố định và dẫn hướng theo thiết kế nhằm kiểm soát chuyển động của đường ống. Không để trọng lượng đường ống dồn lên khớp nối.
5. Kiểm tra sau lắp đặt: Đánh giá độ thẳng hàng, tình trạng liên kết và các dấu hiệu biến dạng. Loại bỏ những tác động gây xoắn hoặc kéo căng thân mềm trước khi vận hành.
6. Thử nghiệm và nghiệm thu: Thực hiện kiểm tra độ kín theo quy trình phù hợp, không vượt quá giới hạn của sản phẩm và các bộ phận liên quan. Sau khi chạy thử, theo dõi rung động và tình trạng liên kết tại vị trí lắp.

Nếu phát hiện rò rỉ, thân sóng biến dạng bất thường hoặc rung động vượt mức dự kiến, cần kiểm tra nguyên nhân trước khi tiếp tục vận hành. Không nên xử lý bằng cách siết ép hoặc thay đổi chiều dài khớp nối tùy ý.

Câu hỏi thường gặp về khớp nối mềm inox 304 DN150

Khớp nối mềm inox 304 DN150 là size bao nhiêu?

DN150 tương đương 6 inch. Đường kính ngoài của ống phụ thuộc tiêu chuẩn sản xuất; với một số loại ống thép thông dụng, giá trị tham chiếu khoảng Ø168,3 mm.

Khớp nối mềm DN150 có thể dùng cho nước nóng không?

Có thể sử dụng trong một số hệ thống nước nóng nếu vật liệu, kết cấu thân mềm và đầu nối đáp ứng nhiệt độ, áp lực vận hành. Cần kiểm tra giới hạn kỹ thuật của đúng model trước khi lắp đặt.

Nên chọn loại mặt bích hay đầu hàn?

Loại mặt bích thuận tiện hơn khi cần tháo lắp bảo trì, còn loại đầu hàn phù hợp với hệ thống sử dụng liên kết hàn cố định. Lựa chọn phụ thuộc thiết kế đường ống và yêu cầu bảo dưỡng.

Khớp nối mềm inox 304 DN150 có chịu được hóa chất không?

Khả năng tương thích phụ thuộc loại hóa chất, nồng độ, nhiệt độ và điều kiện vận hành. Inox 304 không phù hợp với mọi môi trường ăn mòn, vì vậy cần xác nhận vật liệu trước khi sử dụng.

Có thể chọn áp lực chỉ dựa vào kích thước DN150 không?

Không. DN150 chỉ thể hiện kích thước danh nghĩa. Áp lực cho phép còn phụ thuộc kết cấu thân sóng, kiểu đầu nối, nhiệt độ và thông số của nhà sản xuất.
