Khớp nối mềm inox 304 DN65

Khớp nối mềm inox 304 DN65 là gì?

Khớp nối mềm là phụ kiện đường ống có phần thân linh hoạt, thường được tạo hình gân sóng kim loại, giúp hấp thụ rung động và tiếp nhận một phần chuyển vị giữa các đầu nối trong giới hạn thiết kế. Sản phẩm góp phần hạn chế truyền chấn động từ thiết bị sang đường ống và giảm ứng suất tại các vị trí liên kết.

Khớp nối mềm inox 304 DN65 sử dụng inox 304 cho phần thân mềm, có kích thước danh nghĩa DN65, tương đương 2½ inch. Với hệ thống ống thép thông dụng, kích thước này thường tương ứng đường kính ngoài khoảng Ø76,1 mm. Sản phẩm có thể được chế tạo với đầu nối mặt bích, đầu hàn hoặc clamp, tùy yêu cầu lắp đặt.

Khớp nối mềm DN65 thường được bố trí gần máy bơm, thiết bị trao đổi nhiệt hoặc các cụm đường ống có rung động. Khả năng làm việc thực tế phụ thuộc vào áp lực, nhiệt độ, môi chất và kết cấu của từng model.

Thông số kỹ thuật khớp nối mềm inox 304 DN65

Cấu tạo của khớp nối mềm inox 304 DN65

• Thân mềm inox 304: Có dạng gân sóng, cho phép biến dạng trong giới hạn thiết kế để tiếp nhận rung động và chuyển vị nhỏ.
• Đầu kết nối: Có thể là mặt bích, đầu hàn hoặc clamp, giúp liên kết sản phẩm với đường ống hoặc thiết bị.
• Cổ nối và mối liên kết: Là khu vực chuyển tiếp giữa thân mềm và đầu nối. Chất lượng gia công tại đây ảnh hưởng đến độ bền và khả năng làm kín.
• Lưới bện bảo vệ (nếu có): Một số model sử dụng lưới inox bện bên ngoài để tăng khả năng chịu lực dọc trục.
• Bộ phận giới hạn chuyển vị (nếu có): Được trang bị ở một số thiết kế nhằm kiểm soát chuyển động theo yêu cầu kỹ thuật.

Phân loại khớp nối mềm inox 304 DN65

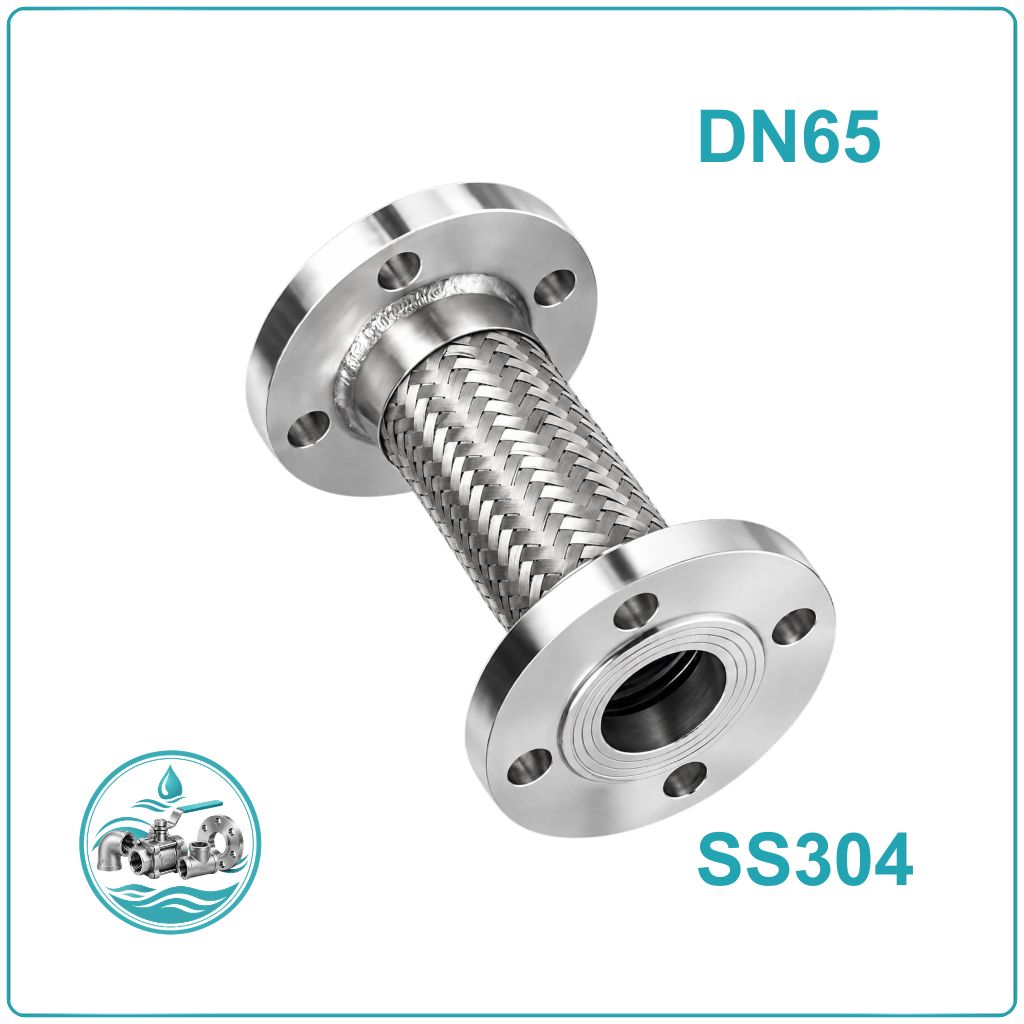

Khớp nối mềm inox 304 DN65 mặt bích: Hai đầu được chế tạo dạng mặt bích, liên kết với đường ống bằng bulông. Kiểu này thuận tiện cho việc tháo lắp, kiểm tra và bảo trì. Cần xác nhận tiêu chuẩn mặt bích, vòng bulông và cấp áp lực trước khi đặt hàng.

Khớp nối mềm inox 304 DN65 đầu hàn: Hai đầu được thiết kế để hàn trực tiếp với đường ống. Kiểu kết nối này phù hợp với hệ thống sử dụng mối hàn cố định. Khi thi công cần kiểm soát nhiệt để tránh ảnh hưởng đến thân gân sóng.

Khớp nối mềm inox 304 DN65 clamp: Sử dụng đầu kẹp nhanh, phù hợp với các hệ thống cần tháo lắp hoặc vệ sinh thường xuyên. Cần kiểm tra kích thước đầu clamp, gioăng và tiêu chuẩn kết nối tương ứng.

Ưu điểm của khớp nối mềm inox 304 DN65

• Hạn chế truyền rung động: Hỗ trợ giảm một phần chấn động cơ học từ máy bơm và thiết bị sang đường ống khi được lắp đúng vị trí.
• Tiếp nhận chuyển vị nhỏ: Kết cấu gân sóng cho phép biến dạng trong giới hạn thiết kế, góp phần giảm ứng suất tại các điểm liên kết.
• Khả năng chống ăn mòn: Inox 304 phù hợp với nhiều môi trường thông dụng, tuy nhiên cần đánh giá riêng khi sử dụng với hóa chất hoặc môi trường chứa nhiều clorua.
• Nhiều lựa chọn kết nối: Các dạng mặt bích, đầu hàn và clamp đáp ứng những phương án thi công khác nhau.
• Thuận tiện bảo trì: Kiểu mặt bích và clamp có thể tháo rời để kiểm tra khi hệ thống đã được cô lập an toàn.

Ứng dụng của khớp nối mềm inox 304 DN65

Kinh nghiệm lựa chọn khớp nối mềm inox 304 DN65

• Xác định môi chất: Làm rõ loại lưu chất, nồng độ hóa chất, nhiệt độ vận hành và điều kiện ăn mòn. Inox 304 không phù hợp với mọi loại hóa chất.
• Đối chiếu kiểu kết nối: Mặt bích cần đúng tiêu chuẩn và cấp áp lực; đầu hàn phải phù hợp quy cách ống; clamp cần đồng bộ kích thước đầu kẹp và gioăng.
• Kiểm tra áp lực và nhiệt độ: Không thể suy ra khả năng chịu áp chỉ từ kích thước DN65. Cần xem thông số của đúng model trong điều kiện vận hành dự kiến.
• Đánh giá rung động và chuyển vị: Nếu lắp gần máy bơm hoặc thiết bị quay, cần xem xét hướng dịch chuyển, chiều dài khớp nối và yêu cầu lắp đặt. Không dùng sản phẩm để bù sai lệch đường ống vượt giới hạn thiết kế.
• Yêu cầu hồ sơ kỹ thuật: Nên kiểm tra thông tin vật liệu, kích thước, kiểu kết nối và giới hạn làm việc trước khi nghiệm thu.

Hướng dẫn lắp đặt khớp nối mềm inox 304 DN65

1. Kiểm tra sản phẩm: Đối chiếu DN65, chiều dài, kiểu kết nối và tình trạng thân gân sóng. Không lắp sản phẩm bị móp hoặc biến dạng.
2. Chuẩn bị đường ống: Cô lập hệ thống, xả áp và căn chỉnh hai đầu kết nối. Bảo đảm đường ống có giá đỡ phù hợp.
3. Thực hiện kết nối: Với mặt bích, dùng gioăng thích hợp và siết bulông theo trình tự chéo. Với đầu hàn, tuân thủ quy trình hàn phù hợp. Với clamp, kiểm tra gioăng và cùm khóa trước khi cố định.
4. Kiểm tra sau lắp: Quan sát tình trạng lệch trục, xoắn hoặc kéo căng thân mềm. Thực hiện thử kín, thử áp theo quy trình được phê duyệt.
5. Theo dõi vận hành: Kiểm tra rò rỉ, tiếng động và dấu hiệu biến dạng bất thường trong quá trình chạy thử.

Không kéo giãn hoặc ép ngắn khớp nối để bù khoảng cách lắp đặt sai. Thân mềm không được sử dụng làm điểm treo đỡ đường ống.

Câu hỏi thường gặp về khớp nối mềm inox 304 DN65

Khớp nối mềm inox 304 DN65 tương đương bao nhiêu inch?
DN65 thường tương đương 2½ inch. Đường kính ngoài ống thép tham chiếu khoảng Ø76,1 mm, nhưng cần kiểm tra tiêu chuẩn đầu nối thực tế.

Sản phẩm có dùng được cho nước nóng không?
Có thể sử dụng nếu model đáp ứng nhiệt độ và áp lực làm việc của hệ thống. Cần kiểm tra thông số nhà sản xuất trước khi lắp đặt.

Khớp nối mềm DN65 chịu được áp lực bao nhiêu?
Giới hạn áp lực phụ thuộc vào thân gân sóng, vật liệu, đầu nối và kết cấu gia cường. Cần xác nhận theo tài liệu của từng model.

Nên chọn mặt bích hay đầu hàn?
Mặt bích thuận tiện tháo lắp và bảo trì; đầu hàn phù hợp với hệ thống dùng kết nối hàn cố định. Clamp có thể được cân nhắc khi cần tháo lắp nhanh hoặc vệ sinh thường xuyên.

Inox 304 có chống ăn mòn hóa chất không?
Khả năng chống ăn mòn tùy thuộc loại hóa chất, nồng độ và nhiệt độ. Với môi trường ăn mòn mạnh, cần đánh giá vật liệu trước khi sử dụng.

Khi nào cần kiểm tra khớp nối mềm?
Nên kiểm tra theo kế hoạch bảo trì và kiểm tra ngay khi phát hiện rò rỉ, tiếng động lạ hoặc biến dạng bất thường.
