Khớp nối mềm inox 304 DN50

Khớp nối mềm inox 304 DN50 là gì?

Khớp nối mềm inox 304 DN50 là phụ kiện đường ống có kích thước danh nghĩa DN50, tương đương 2 inch. Với đường ống thép thông dụng, kích thước này thường có đường kính ngoài khoảng Ø60,3 mm (phi 60,3).

Điểm đặc trưng của sản phẩm là phần thân gân sóng có khả năng đàn hồi trong giới hạn cho phép. Nhờ đó, khớp nối hỗ trợ hạn chế rung động truyền từ máy móc sang đường ống và tiếp nhận những chuyển vị nhỏ khi hệ thống vận hành. Sản phẩm có thể được chế tạo với đầu ren, mặt bích, đầu hàn hoặc clamp, tùy yêu cầu lắp đặt.

Thông số kỹ thuật khớp nối mềm inox 304 DN50

Thông số	Chi tiết
Tên sản phẩm	Khớp nối mềm inox 304 DN50
Kích thước danh nghĩa	DN50
Quy đổi inch	2 inch
Đường kính ngoài ống tham khảo	Ø60,3 mm
Vật liệu thân mềm	Inox 304
Cấu tạo thân	Gân sóng đàn hồi
Kiểu kết nối	Ren, mặt bích, đầu hàn, clamp
Chiều dài	Theo từng model
Môi chất sử dụng	Nước, khí và lưu chất tương thích
Áp lực làm việc	Theo thông số nhà sản xuất
Nhiệt độ làm việc	Phụ thuộc cấu tạo và điều kiện sử dụng
Gioăng làm kín	Chọn theo môi chất và nhiệt độ

Cấu tạo của khớp nối mềm inox 304 DN50

Một bộ khớp nối mềm inox DN50 thường gồm các thành phần sau:

• Thân gân sóng inox 304: Là bộ phận tạo tính linh hoạt, hỗ trợ tiếp nhận rung động và chuyển vị nhỏ.
• Đầu nối hai bên: Có nhiệm vụ liên kết với đường ống hoặc thiết bị, được lựa chọn theo kiểu ren, bích, hàn hoặc clamp.
• Chi tiết làm kín: Gioăng hoặc vật liệu làm kín được sử dụng tùy cấu hình đầu nối, giúp hạn chế rò rỉ tại điểm ghép.
• Bộ phận cố định: Bu lông, đai ốc hoặc cùm kẹp có thể xuất hiện tùy loại sản phẩm.

Với kích thước DN50, cần kiểm tra độ chắc chắn của đầu nối và tình trạng thân gân sóng trước khi lắp đặt, đặc biệt tại các vị trí thường xuyên rung động hoặc chịu biến động nhiệt.

Phân loại khớp nối mềm inox 304 DN50

Khớp nối mềm inox 304 DN50 nối ren

Hai đầu được gia công ren để kết nối trực tiếp với phụ kiện hoặc đường ống tương ứng. Loại này thuận tiện cho những vị trí cần tháo lắp, kiểm tra và thay thế. Khi lựa chọn, phải xác định chính xác loại ren và tiêu chuẩn kết nối để tránh sai lệch kích thước.

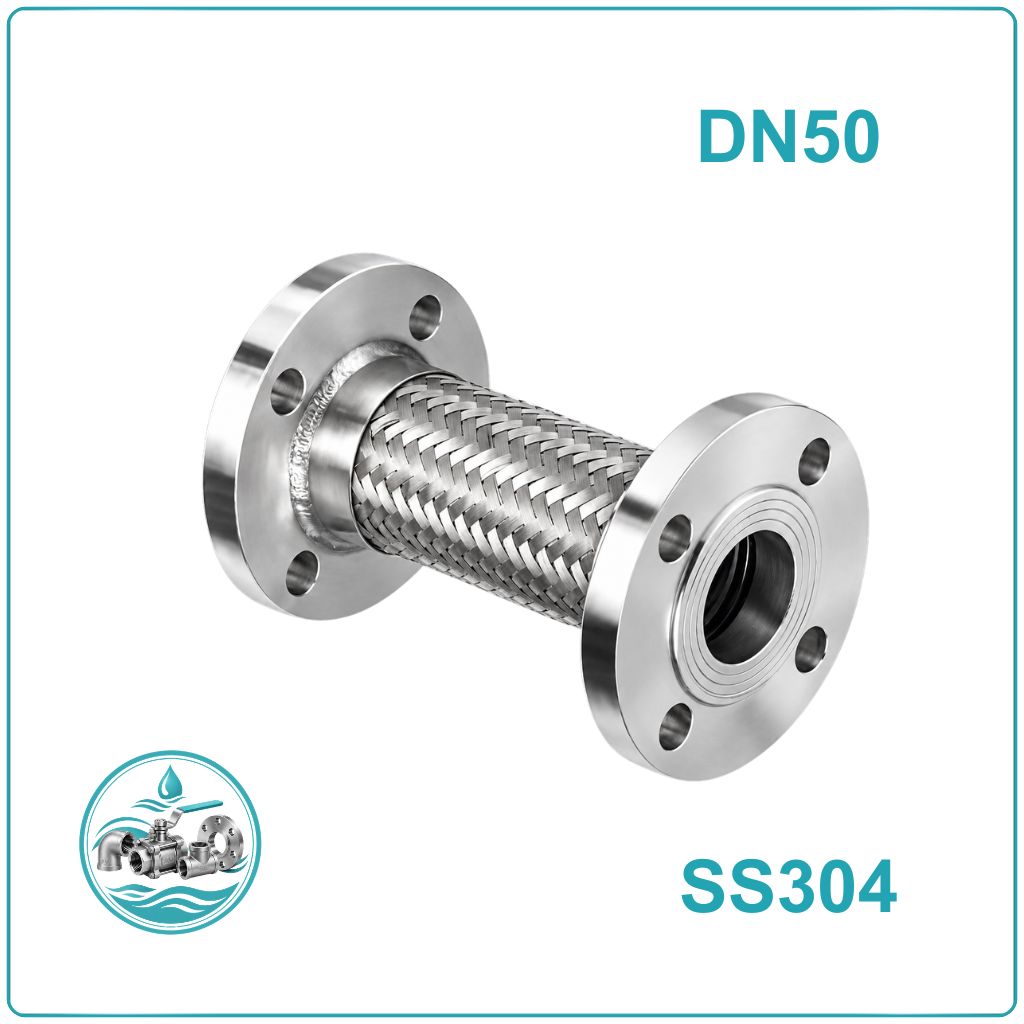

Khớp nối mềm inox 304 DN50 mặt bích

Sản phẩm sử dụng hai đầu mặt bích, liên kết bằng bu lông và gioăng làm kín. Đây là lựa chọn phù hợp với các tuyến ống có sẵn đầu bích hoặc vị trí cần tháo rời theo cụm thiết bị. Cần đối chiếu tiêu chuẩn mặt bích, đường kính vòng tâm lỗ và cấp áp lực trước khi đặt hàng.

Khớp nối mềm inox 304 DN50 đầu hàn

Đầu nối được liên kết với đường ống thông qua mối hàn, phù hợp với hệ thống có yêu cầu kết nối cố định. Trong quá trình thi công, cần kiểm soát nhiệt và bảo vệ thân gân sóng để tránh làm ảnh hưởng đến cấu trúc của khớp nối.

Khớp nối mềm inox 304 DN50 clamp

Kiểu kết nối clamp sử dụng cùm kẹp để cố định hai đầu ghép, kết hợp gioăng làm kín. Ưu điểm của cấu hình này là có thể tháo rời nhanh khi vệ sinh hoặc bảo trì. Sản phẩm thường được cân nhắc cho các dây chuyền cần kiểm tra thường xuyên, nhưng vẫn phải lựa chọn đúng tiêu chuẩn clamp và vật liệu gioăng.

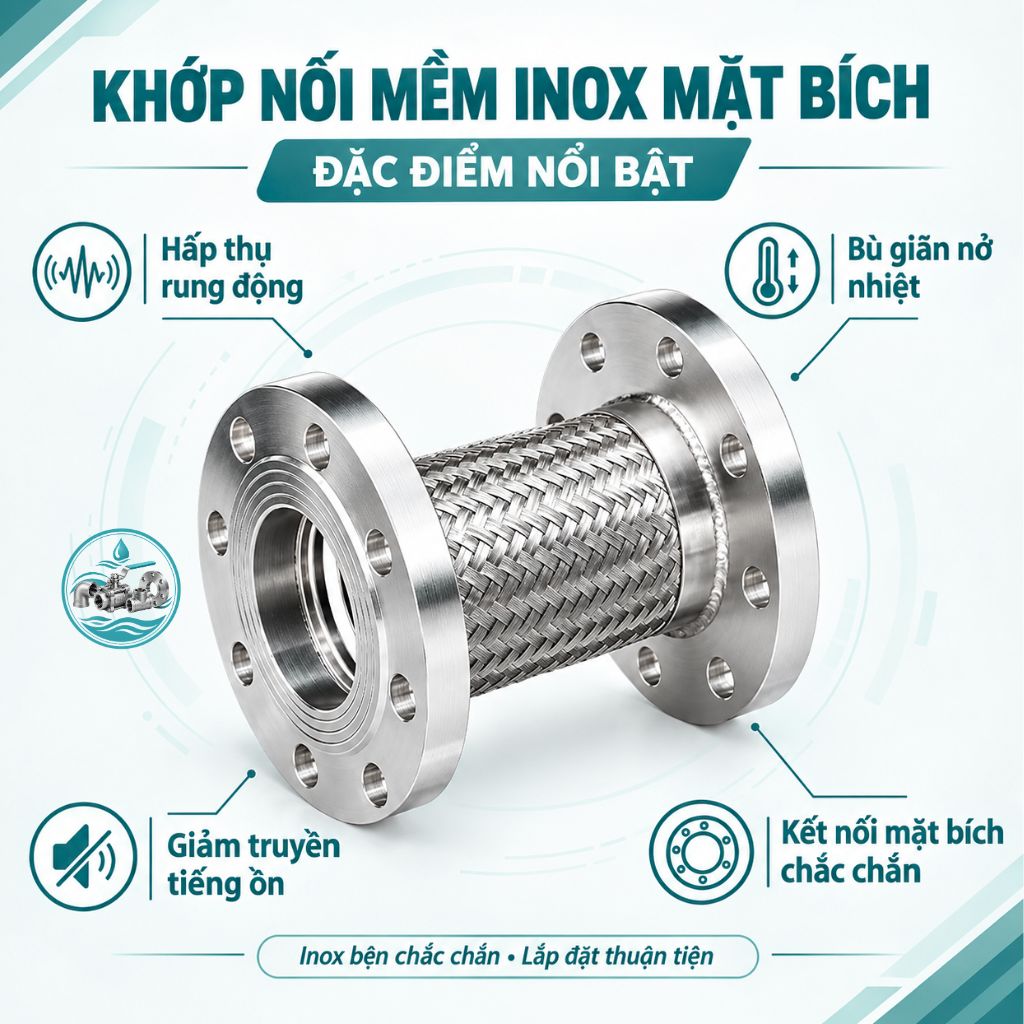

Ưu điểm của khớp nối mềm inox 304 DN50

• Hỗ trợ giảm rung: Phần thân mềm giúp hạn chế một phần rung động truyền qua đường ống khi được lắp đúng vị trí.
• Thích ứng với chuyển vị nhỏ: Kết cấu gân sóng có khả năng tiếp nhận chuyển động trong giới hạn thiết kế, giảm tác động lên các điểm liên kết.
• Khả năng chống ăn mòn phù hợp: Inox 304 đáp ứng nhiều ứng dụng nước và môi trường công nghiệp thông thường; với hóa chất đặc biệt cần kiểm tra độ tương thích.
• Dễ lựa chọn theo hệ thống: Có nhiều phương án kết nối, thuận tiện khi thiết kế mới hoặc thay thế phụ kiện.
• Hỗ trợ bảo trì thiết bị: Các kiểu ren, mặt bích và clamp có thể giúp việc tháo lắp thuận tiện hơn tùy cấu hình.

Ứng dụng của khớp nối mềm inox 304 DN50

Khớp nối mềm inox DN50 được sử dụng ở những vị trí cần liên kết linh hoạt giữa đường ống và thiết bị. Một số ứng dụng phổ biến gồm:

• Trạm bơm cấp nước: Bố trí tại vị trí kết nối phù hợp để hỗ trợ hạn chế rung động từ máy bơm.
• Hệ thống nước làm mát: Kết nối đường ống tuần hoàn với các thiết bị trao đổi nhiệt hoặc cụm máy.
• Nhà máy sản xuất: Sử dụng trên các tuyến ống phụ trợ vận chuyển lưu chất tương thích với inox 304.
• Hệ thống xử lý nước: Lắp tại một số điểm nối giữa đường ống, van và thiết bị lọc.
• Dây chuyền thực phẩm, đồ uống: Có thể sử dụng cấu hình clamp nếu sản phẩm đáp ứng yêu cầu vệ sinh và điều kiện vận hành.
• Hệ thống khí nén: Chỉ sử dụng khi áp lực và đặc tính của khớp nối đáp ứng yêu cầu của tuyến khí.

Kinh nghiệm lựa chọn khớp nối mềm inox 304 DN50

Để chọn đúng khớp nối mềm inox DN50, nên kiểm tra lần lượt các yếu tố sau:

Xác nhận kích thước đường ống: DN50 thường tương ứng 2 inch, với đường kính ngoài ống thép tham khảo Ø60,3 mm. Cần đối chiếu tiêu chuẩn thực tế, nhất là khi kết nối với thiết bị hoặc phụ kiện khác hệ tiêu chuẩn.

Chọn kiểu kết nối theo kết cấu có sẵn: Ren phù hợp với đầu ren tương ứng; mặt bích cần đúng tiêu chuẩn và cấp áp lực; đầu hàn dành cho kết nối cố định; clamp thích hợp khi cần tháo lắp nhanh.

Đánh giá điều kiện làm việc: Kiểm tra áp suất vận hành, nhiệt độ cao nhất, môi chất và điều kiện môi trường. Inox 304 không phải lựa chọn tối ưu cho mọi loại hóa chất hoặc môi trường chứa nhiều clorua.

Xác định chiều dài và chuyển vị: Chiều dài khớp nối phải phù hợp với khoảng cách lắp đặt. Không kéo giãn, nén ép hoặc uốn khớp nối vượt giới hạn do nhà sản xuất quy định.

Yêu cầu thông số rõ ràng: Với hệ thống quan trọng, nên yêu cầu bản vẽ, catalogue và thông tin thử áp theo mã sản phẩm để kiểm tra trước khi nghiệm thu.

Hướng dẫn lắp đặt khớp nối mềm inox 304 DN50

Bước 1: Chuẩn bị vật tư. Đối chiếu DN50, kiểu kết nối, chiều dài và thông số vận hành. Kiểm tra thân gân sóng không bị móp méo, rách hoặc biến dạng.

Bước 2: Cô lập đường ống. Dừng thiết bị, ngắt nguồn liên quan và xả áp hoàn toàn trước khi thao tác. Làm sạch các bề mặt kết nối để hạn chế bụi bẩn ảnh hưởng đến độ kín.

Bước 3: Căn chỉnh vị trí lắp. Đặt hai đầu đường ống đúng khoảng cách, bảo đảm đồng tâm và có giá đỡ phù hợp. Không dùng lực kéo khớp nối để bù cho sai lệch lớn của đường ống.

Bước 4: Tiến hành kết nối. Với đầu ren, siết đúng kỹ thuật và dùng vật liệu làm kín phù hợp. Với mặt bích, căn gioăng rồi siết bu lông đều. Với đầu hàn, thực hiện theo quy trình hàn thích hợp. Với clamp, đặt gioăng đúng vị trí trước khi khóa cùm.

Bước 5: Kiểm tra sau lắp. Quan sát thân mềm, bảo đảm không bị xoắn, ép ngắn hoặc kéo căng quá mức. Kiểm tra các điểm nối và khoảng hở với kết cấu xung quanh.

Bước 6: Thử kín và vận hành. Thực hiện kiểm tra theo quy trình của hệ thống, theo dõi rò rỉ và tình trạng rung động khi chạy thử. Nếu có bất thường, phải cô lập và xả áp trước khi xử lý.

Câu hỏi thường gặp về khớp nối mềm inox 304 DN50

Khớp nối mềm inox 304 DN50 có dùng cho nước nóng được không?

Có thể sử dụng nếu giới hạn nhiệt độ, áp lực và vật liệu làm kín đáp ứng điều kiện vận hành. Cần kiểm tra thông số của đúng model trước khi lắp.

Khớp nối mềm DN50 có cần chọn theo áp lực đường ống không?

Có. Kích thước DN50 không thể hiện cấp chịu áp. Cần chọn sản phẩm có thông số áp lực phù hợp với điều kiện vận hành và yêu cầu của hệ thống.

Có thể lắp khớp nối mềm DN50 lệch tâm để dễ thi công không?

Không nên dùng thân mềm để khắc phục sai lệch lắp đặt vượt giới hạn thiết kế. Hai đầu đường ống cần được căn chỉnh phù hợp trước khi kết nối.

Inox 304 có bị ăn mòn trong môi trường hóa chất không?

Có thể bị ăn mòn tùy loại hóa chất, nồng độ, nhiệt độ và thời gian tiếp xúc. Với môi trường đặc biệt, cần đánh giá vật liệu trước khi chọn sản phẩm.

Bao lâu nên kiểm tra khớp nối mềm DN50 một lần?

Tần suất kiểm tra phụ thuộc mức độ quan trọng của hệ thống và điều kiện vận hành. Nên kiểm tra theo lịch bảo trì, đồng thời kiểm tra ngay khi xuất hiện rò rỉ, biến dạng hoặc rung động bất thường.
