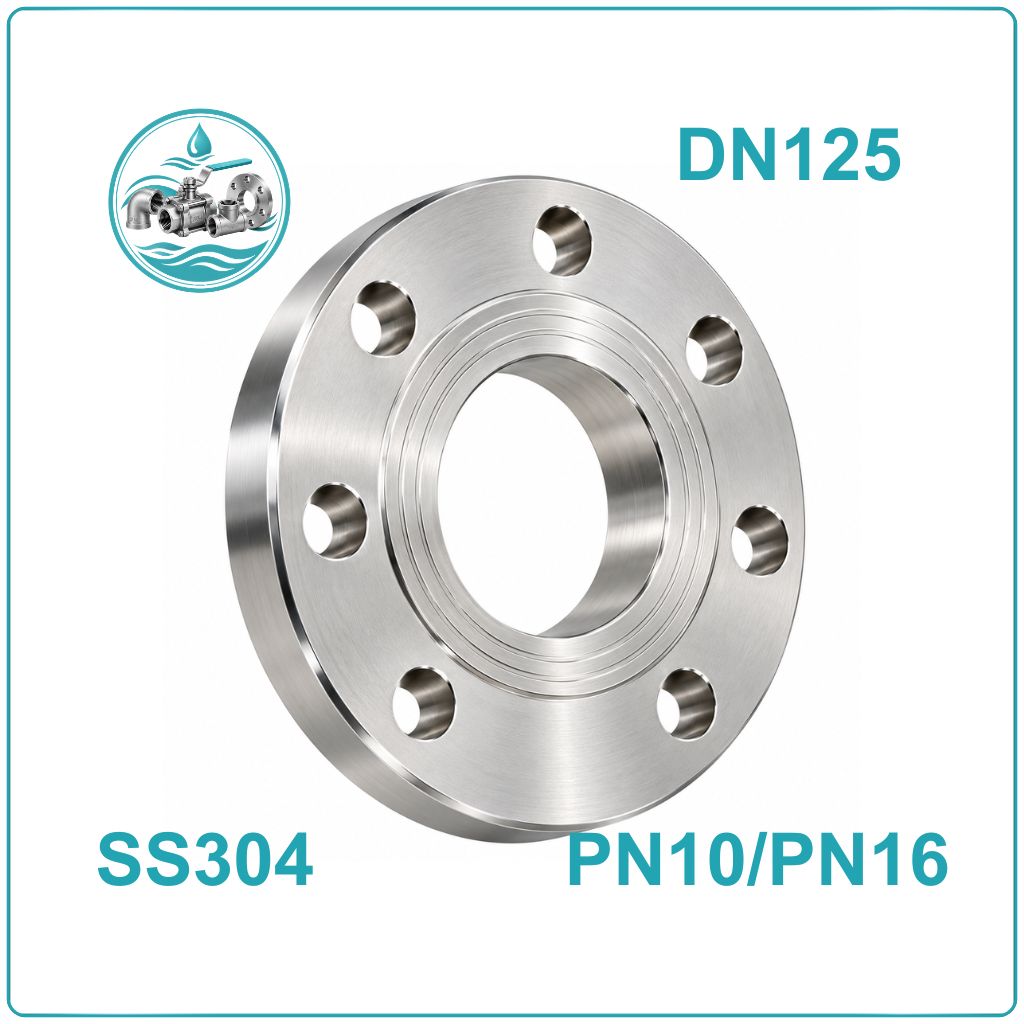

Mặt bích inox BS 4504 DN125 PN10/PN16

Mặt bích inox BS 4504 DN125 là gì?

Mặt bích inox BS 4504 DN125 là phụ kiện được chế tạo từ thép không gỉ, có dạng đĩa tròn với các lỗ bu lông bố trí xung quanh để liên kết với mặt bích đối diện. Khi lắp đặt, hai mặt bích được ghép với nhau thông qua gioăng làm kín và hệ thống bu lông, tạo thành mối nối chắc chắn cho đường ống.

DN125 là kích thước danh nghĩa tương đương 5 inch. Đối với hệ thống ống thép thông dụng, đường kính ngoài ống DN125 thường khoảng Ø140 mm. Tuy nhiên, đường kính ngoài mặt bích không phải Ø140 mm mà được xác định theo tiêu chuẩn kích thước mặt bích tương ứng.

Ưu điểm nổi bật của mặt bích inox DN125

• Chống ăn mòn: Vật liệu inox có khả năng chống gỉ tốt trong nhiều môi trường, tùy thuộc vào mác inox và điều kiện sử dụng.
• Kết nối chắc chắn: Hệ thống bu lông giúp liên kết mặt bích với đường ống, van và các thiết bị công nghiệp.
• Thuận tiện bảo trì: Có thể tháo rời mối nối để vệ sinh, kiểm tra hoặc thay thế thiết bị mà không cần cắt đường ống.
• Đa dạng cấp áp lực: Có thể lựa chọn PN10 hoặc PN16 khi sản phẩm được sản xuất theo đúng tiêu chuẩn tương ứng.
• Phạm vi ứng dụng rộng: Được sử dụng trong hệ thống cấp nước, xử lý nước, nhà máy và các tuyến ống công nghiệp phù hợp với vật liệu inox.

Thông số kỹ thuật mặt bích inox BS 4504 DN125

Cấu tạo của mặt bích inox BS 4504 DN125

Mặt bích inox DN125 có cấu tạo cơ bản gồm các bộ phận sau:

• Thân mặt bích: Phần kim loại dạng đĩa tròn, được gia công từ inox, có nhiệm vụ tạo bề mặt liên kết giữa các thiết bị và đường ống.
• Lỗ bu lông: Được bố trí đều quanh mặt bích để lắp bu lông, giúp cố định hai mặt bích với nhau.
• Bề mặt làm kín: Là vị trí tiếp xúc với gioăng, góp phần hạn chế rò rỉ tại mối nối. Hình dạng bề mặt phụ thuộc thiết kế sản phẩm.
• Gioăng làm kín: Được lắp giữa hai mặt bích, lựa chọn theo môi chất, nhiệt độ và áp lực vận hành.
• Bu lông và đai ốc: Dùng để siết chặt liên kết, bảo đảm mối nối ổn định khi hệ thống hoạt động.

Ứng dụng của mặt bích inox DN125

Mặt bích inox BS 4504 DN125 được sử dụng trong nhiều hệ thống đường ống có kích thước danh nghĩa DN125, chẳng hạn:

• Hệ thống cấp nước sạch và đường ống phân phối nước.
• Hệ thống xử lý nước thải có môi trường phù hợp với loại inox sử dụng.
• Đường ống kết nối máy bơm, van công nghiệp và thiết bị kỹ thuật.
• Hệ thống đường ống trong nhà máy sản xuất.
• Các công trình cơ điện, hệ thống kỹ thuật tòa nhà và khu công nghiệp.
• Đường ống dẫn chất lỏng trong những ngành cần khả năng chống ăn mòn của inox.

Cách lựa chọn mặt bích inox BS 4504 DN125 phù hợp

Để lựa chọn đúng mặt bích inox DN125, cần kiểm tra các yếu tố sau:

• Kích thước: Xác định DN125 và đường kính ống thực tế để tránh nhầm lẫn giữa kích thước danh nghĩa với đường kính ngoài.
• Cấp áp lực: Chọn PN10 hoặc PN16 theo áp lực thiết kế của hệ thống và thông số được nhà sản xuất công bố.
• Vật liệu inox: Lựa chọn mác inox phù hợp với môi trường sử dụng, đặc biệt khi đường ống tiếp xúc với hóa chất hoặc môi trường có tính ăn mòn.
• Tiêu chuẩn kích thước: Kiểm tra đường kính ngoài mặt bích, số lượng lỗ, đường kính lỗ và vòng tâm lỗ theo bản vẽ.
• Kiểu kết nối: Đảm bảo mặt bích tương thích với van, đường ống và thiết bị cần lắp đặt.
• Gioăng và bu lông: Chọn đúng kích thước, vật liệu và khả năng chịu nhiệt, chịu áp lực.

Không nên chỉ dựa vào tên gọi DN125 hoặc cấp PN để xác định khả năng lắp lẫn. Hai mặt bích cần tương thích về tiêu chuẩn, kích thước lắp ghép và bề mặt làm kín.

Hướng dẫn lắp đặt mặt bích inox DN125

Quá trình lắp đặt mặt bích cần được thực hiện đúng kỹ thuật để hạn chế rò rỉ và bảo đảm độ ổn định của mối nối.

1. Kiểm tra trước khi lắp: Đối chiếu kích thước mặt bích với đường ống và thiết bị; kiểm tra bề mặt làm kín, lỗ bu lông và gioăng.
2. Căn chỉnh vị trí: Đặt hai mặt bích thẳng hàng, tránh tạo lực kéo hoặc lệch tâm lên đường ống.
3. Lắp gioăng: Đặt gioăng đúng vị trí giữa hai bề mặt làm kín, bảo đảm không bị lệch hoặc gấp mép.
4. Lắp bu lông: Đưa bu lông qua các lỗ, lắp đai ốc và siết sơ bộ.
5. Siết đều bu lông: Siết theo trình tự chéo và lực siết phù hợp với hướng dẫn kỹ thuật, tránh siết lệch một phía.
6. Kiểm tra sau lắp đặt: Kiểm tra độ kín của mối nối khi thử áp theo quy trình an toàn của hệ thống.

Câu hỏi thường gặp về mặt bích inox DN125

Mặt bích inox DN125 tương đương bao nhiêu inch?

DN125 tương đương kích thước danh nghĩa 5 inch. Với ống thép thông dụng, đường kính ngoài ống thường khoảng Ø140 mm.

Mặt bích inox DN125 có những cấp áp lực nào?

Sản phẩm có thể được cung cấp ở cấp PN10 hoặc PN16 tùy thiết kế và tiêu chuẩn áp dụng. Cần kiểm tra thông số thực tế trước khi lựa chọn.

Đường kính ngoài mặt bích DN125 là bao nhiêu?

Với cấu hình tiêu chuẩn được tham khảo trong bài, đường kính ngoài mặt bích là Ø250 mm. Tuy nhiên, cần xác nhận theo bản vẽ của đúng sản phẩm và tiêu chuẩn áp dụng.

Mặt bích inox DN125 có bao nhiêu lỗ bu lông?

Cấu hình tham khảo trong bài có 8 lỗ bu lông, đường kính lỗ Ø18 mm và vòng tâm lỗ Ø210 mm. Nên kiểm tra bản vẽ nhà sản xuất trước khi đặt hàng.

Mặt bích inox DN125 được sử dụng ở đâu?

Sản phẩm được sử dụng để kết nối đường ống, van, máy bơm và thiết bị trong hệ thống cấp nước, xử lý nước và các ứng dụng công nghiệp tương thích với vật liệu inox.
