Mặt bích Inox Jis 10K DN150

Mặt bích inox JIS 10K DN150 là gì?

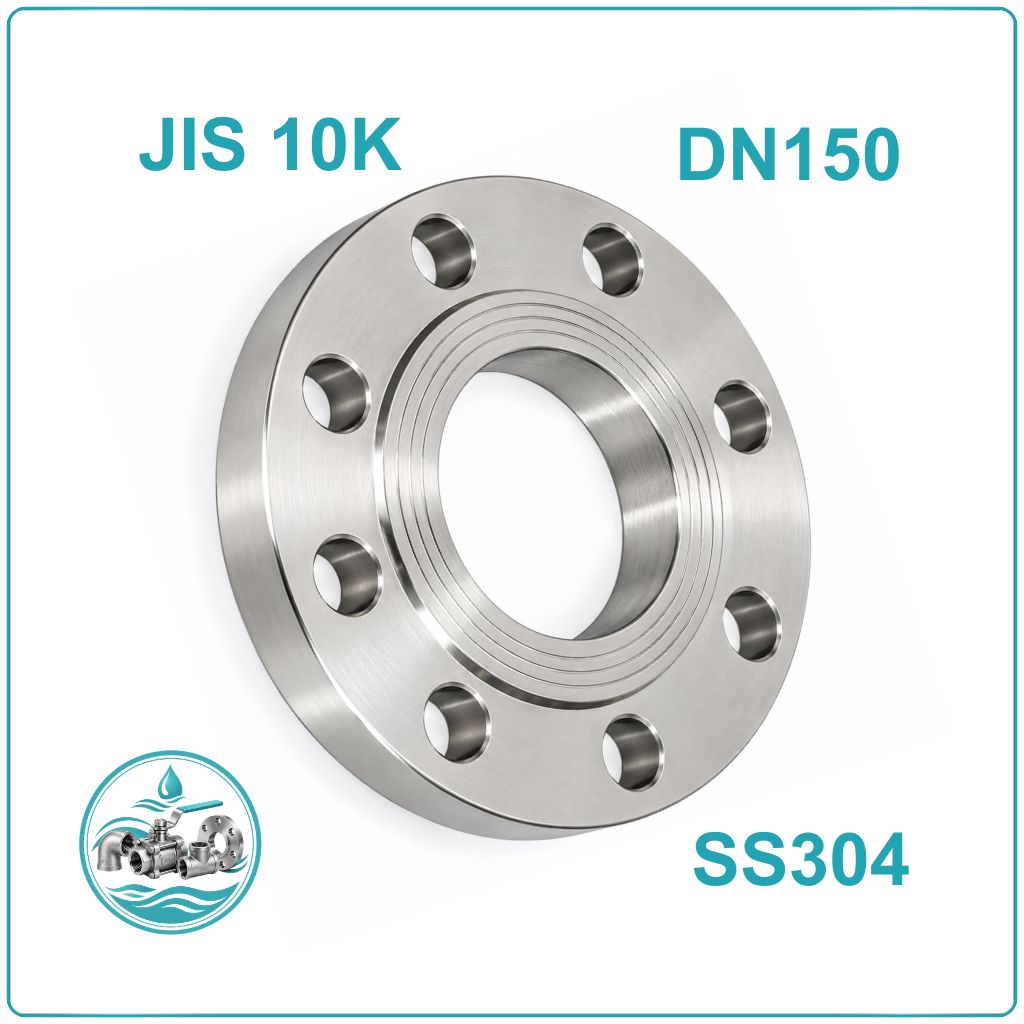

Mặt bích inox JIS 10K DN150 là phụ kiện cơ khí dùng để tạo mối nối mặt bích trong hệ thống đường ống có kích thước danh nghĩa DN150. Sản phẩm được chế tạo từ inox 304, có khả năng chống ăn mòn tốt, bề mặt sáng và phù hợp với nhiều môi trường làm việc khác nhau.

Theo quy cách đang áp dụng trong bài viết này, DN150 tương ứng với kích thước danh nghĩa 150A, cỡ ống 6 inch và đường kính ngoài ống 168 mm. Đây là kích thước đường kính ngoài của ống, không phải đường kính ngoài của mặt bích.

Ký hiệu JIS 10K thể hiện cấp áp lực theo hệ tiêu chuẩn JIS. Khi lựa chọn sản phẩm, cần đối chiếu đúng tiêu chuẩn mặt bích, kích thước lắp ghép và điều kiện vận hành của hệ thống để bảo đảm khả năng kết nối đồng bộ.

Thông số kỹ thuật mặt bích inox JIS 10K DN150

Thông số	Đặc điểm
Tên sản phẩm	Mặt bích inox JIS 10K DN150
Kích thước danh nghĩa	DN150
Quy cách A	150A
Cỡ ống danh nghĩa	6 inch
Đường kính ngoài ống theo quy cách đang áp dụng	168 mm
Tiêu chuẩn mặt bích	JIS 10K
Vật liệu	Inox 304
Phân loại	Mặt bích đặc, mặt bích rỗng
Kiểu kết nối	Liên kết bằng bu lông và đai ốc
Gioăng làm kín	Lựa chọn theo môi chất và điều kiện làm việc
Môi trường sử dụng	Cấp thoát nước, hệ thống công nghiệp, đường ống kỹ thuật
Kích thước mặt bích	Đối chiếu bản vẽ hoặc bảng kích thước JIS 10K tương ứng

Cấu tạo của mặt bích inox JIS 10K DN150

Mặt bích inox JIS 10K DN150 có kết cấu dạng đĩa kim loại, được gia công để tạo bề mặt liên kết chắc chắn giữa các đoạn ống hoặc giữa đường ống với thiết bị. Với kích thước danh nghĩa DN150, sản phẩm thường được sử dụng tại những vị trí cần mối nối có khả năng chịu lực và thuận tiện cho việc tháo lắp khi bảo trì.

Các bộ phận và đặc điểm cấu tạo chính gồm:

• Thân mặt bích: Được chế tạo từ inox 304, tạo độ cứng và khả năng giữ ổn định cho mối nối.
• Bề mặt tiếp xúc: Là vùng tiếp giáp với mặt bích đối diện, được gia công phù hợp để lắp gioăng làm kín.
• Hệ thống lỗ bu lông: Các lỗ được bố trí theo quy cách tiêu chuẩn nhằm liên kết hai mặt bích bằng bu lông và đai ốc.
• Phần lỗ trung tâm: Có ở loại mặt bích rỗng để tạo đường lưu thông cho môi chất qua hệ thống ống.
• Bề mặt gia công: Cần bảo đảm độ phẳng và không có khuyết tật ảnh hưởng đến việc lắp ráp.

Phân loại mặt bích inox JIS 10K DN150

Mặt bích inox JIS 10K DN150 được chia thành hai loại chính dựa trên đặc điểm phần trung tâm: mặt bích đặc và mặt bích rỗng.

• Mặt bích inox đặc JIS 10K DN150: Mặt bích đặc có phần trung tâm kín, không có lỗ dẫn môi chất. Sản phẩm được dùng để bịt đầu đường ống, đóng các cửa chờ hoặc tạo vị trí có thể tháo mở khi cần kiểm tra, vệ sinh và mở rộng hệ thống trong tương lai.
• Mặt bích inox rỗng JIS 10K DN150: Mặt bích rỗng có lỗ trung tâm để kết nối với đường ống DN150. Loại này được sử dụng phổ biến tại các mối nối đường ống, van, máy bơm và thiết bị công nghiệp có đầu kết nối mặt bích tương thích.

Ưu điểm của mặt bích inox JIS 10K DN150

Mặt bích inox JIS 10K DN150 được lựa chọn cho nhiều hệ thống nhờ những đặc điểm sau:

• Chống ăn mòn tốt: Inox 304 phù hợp với nhiều môi trường nước và môi trường công nghiệp thông dụng.
• Kết cấu chắc chắn: Thân kim loại có khả năng duy trì hình dạng và độ ổn định khi được lắp đặt đúng kỹ thuật.
• Thuận tiện bảo trì: Mối nối bu lông có thể tháo rời, giúp kiểm tra hoặc thay thế thiết bị mà không phải cắt đường ống.
• Tính đồng bộ cao: Sản phẩm đúng quy cách JIS 10K có thể kết hợp với các phụ kiện và thiết bị sử dụng cùng chuẩn kết nối.
• Bề mặt dễ vệ sinh: Đặc tính của inox giúp việc làm sạch và bảo dưỡng thuận tiện hơn trong nhiều ứng dụng.
• Đa dạng vị trí lắp đặt: Có thể sử dụng ở đầu ống, điểm kết nối thiết bị hoặc các vị trí cần đóng kín đường ống khi chọn đúng loại.

Ứng dụng của mặt bích inox JIS 10K DN150

Với kích thước danh nghĩa DN150 và khả năng tạo mối nối tháo lắp, mặt bích inox JIS 10K DN150 phù hợp với nhiều hệ thống đường ống có lưu lượng tương đối lớn.

Một số ứng dụng thường gặp gồm:

• Hệ thống cấp và thoát nước: Kết nối đường ống chính, van khóa và các thiết bị điều tiết dòng chảy.
• Nhà máy sản xuất: Lắp tại các tuyến ống vận chuyển chất lỏng trong dây chuyền công nghiệp.
• Hệ thống xử lý nước: Kết nối đường ống, bơm và thiết bị xử lý theo quy cách mặt bích tương ứng.
• Hệ thống phòng cháy chữa cháy: Sử dụng tại những vị trí phù hợp với thiết kế, vật liệu và yêu cầu kỹ thuật của hệ thống.
• Cụm máy bơm: Tạo liên kết giữa đường ống và thiết bị, hỗ trợ tháo rời khi cần sửa chữa.
• Đường ống kỹ thuật trong công trình: Dùng tại các điểm cần liên kết chắc chắn và có khả năng bảo trì định kỳ.

Cách lựa chọn mặt bích inox JIS 10K DN150 phù hợp

Để chọn đúng mặt bích inox JIS 10K DN150, nên kiểm tra lần lượt các yếu tố sau:

Thứ nhất, xác định kích thước đường ống. Đối chiếu DN150, quy cách 150A và đường kính ngoài ống 168 mm theo quy cách đang sử dụng. Không lấy kích thước đường kính ngoài của ống làm kích thước đường kính ngoài mặt bích.

Thứ hai, kiểm tra tiêu chuẩn kết nối. Mặt bích và thiết bị ghép nối phải tương thích về tiêu chuẩn, cấp JIS 10K, vòng chia bu lông, số lỗ và kích thước lỗ. Không nên chỉ dựa vào tên gọi DN150 để kết luận hai mặt bích có thể lắp vừa nhau.

Thứ ba, chọn đúng loại mặt bích. Dùng mặt bích rỗng cho vị trí kết nối đường ống dẫn môi chất và mặt bích đặc cho vị trí cần bịt kín.

Thứ tư, xác nhận vật liệu. Inox 304 phù hợp với nhiều ứng dụng thông dụng, nhưng cần xem xét thành phần môi chất và điều kiện làm việc cụ thể trước khi quyết định.

Thứ năm, lựa chọn gioăng và bu lông. Gioăng cần phù hợp với môi chất, nhiệt độ và áp lực; bu lông phải đúng kích thước và đáp ứng yêu cầu lắp ghép.

Thứ sáu, kiểm tra hồ sơ kỹ thuật. Nếu mặt bích được dùng để thay thế phụ kiện hiện có, nên đối chiếu bản vẽ hoặc đo trực tiếp sản phẩm cũ để hạn chế sai lệch khi lắp đặt.

Hướng dẫn lắp đặt và bảo quản mặt bích inox DN150

Việc lắp đặt đúng cách giúp mối nối hoạt động ổn định và hạn chế nguy cơ rò rỉ tại vị trí tiếp giáp.

Các bước lắp đặt

1. Kiểm tra trước khi lắp: Xác nhận mặt bích đúng kích thước, tiêu chuẩn, vật liệu và không bị cong vênh hoặc hư hỏng.
2. Làm sạch bề mặt tiếp xúc: Loại bỏ bụi bẩn, cặn bám và dị vật có thể ảnh hưởng đến độ kín.
3. Đặt gioăng đúng vị trí: Gioăng phải nằm cân đối giữa hai bề mặt, không bị lệch hoặc gấp nếp.
4. Căn chỉnh hai mặt bích: Bảo đảm các lỗ bu lông tương ứng và hai mặt tiếp xúc không bị lệch đáng kể.
5. Siết bu lông đều: Siết theo trình tự đối xứng, tăng lực từ từ và tuân thủ yêu cầu kỹ thuật của hệ thống.
6. Kiểm tra sau lắp: Thực hiện kiểm tra độ kín theo quy trình an toàn phù hợp trước khi đưa hệ thống vào vận hành.

Cách bảo quản

• Để mặt bích tại nơi khô ráo, sạch sẽ và tránh tiếp xúc lâu dài với hóa chất không tương thích.
• Không để bề mặt làm kín bị trầy xước do va đập hoặc kéo lê.
• Bảo vệ sản phẩm khỏi bụi bẩn và hơi ẩm trong thời gian lưu kho.
• Kiểm tra định kỳ bu lông, gioăng và dấu hiệu ăn mòn tại mối nối.
• Khi tháo lắp lại, đánh giá tình trạng gioăng và thay mới nếu cần thiết.

Câu hỏi thường gặp về mặt bích inox JIS 10K DN150

Mặt bích inox JIS 10K DN150 tương ứng với cỡ ống nào?

DN150 tương ứng với quy cách 150A và cỡ ống danh nghĩa 6 inch. Theo quy cách áp dụng trong bài viết này, đường kính ngoài ống là 168 mm. Kích thước thực tế cần được xác nhận theo tiêu chuẩn đường ống đang sử dụng.

Đường kính ngoài ống DN150 có phải đường kính ngoài mặt bích không?

Không. Đường kính ngoài ống và đường kính ngoài mặt bích là hai thông số khác nhau. Mặt bích còn có vòng chia bu lông, các lỗ bu lông và phần thân được thiết kế theo tiêu chuẩn kết nối.

JIS 10K có nghĩa là áp lực làm việc luôn cố định không?

Không. JIS 10K là cấp áp lực theo tiêu chuẩn, không nên hiểu là một giá trị áp lực làm việc duy nhất cho mọi môi chất và nhiệt độ. Cần xem xét tiêu chuẩn áp dụng, vật liệu và điều kiện vận hành thực tế.

Nên dùng mặt bích đặc hay mặt bích rỗng cho DN150?

Mặt bích rỗng phù hợp với vị trí cần cho môi chất đi qua đường ống. Mặt bích đặc được dùng để bịt đầu ống hoặc đóng cửa chờ. Việc chọn loại nào phụ thuộc vào chức năng của vị trí lắp đặt.

Kết luận

Mặt bích inox JIS 10K DN150 là phụ kiện kết nối quan trọng trong các hệ thống đường ống công nghiệp và công trình kỹ thuật. Sản phẩm inox 304 có ưu điểm về khả năng chống ăn mòn, độ bền và tính thuận tiện khi bảo trì. Khi lựa chọn, cần xác nhận đúng loại mặt bích, tiêu chuẩn JIS 10K và kích thước kết nối. Với quy cách đang áp dụng trong bài viết này, DN150 có đường kính ngoài ống là 168 mm; kích thước mặt bích phải được kiểm tra riêng theo bản vẽ tiêu chuẩn tương ứng.
