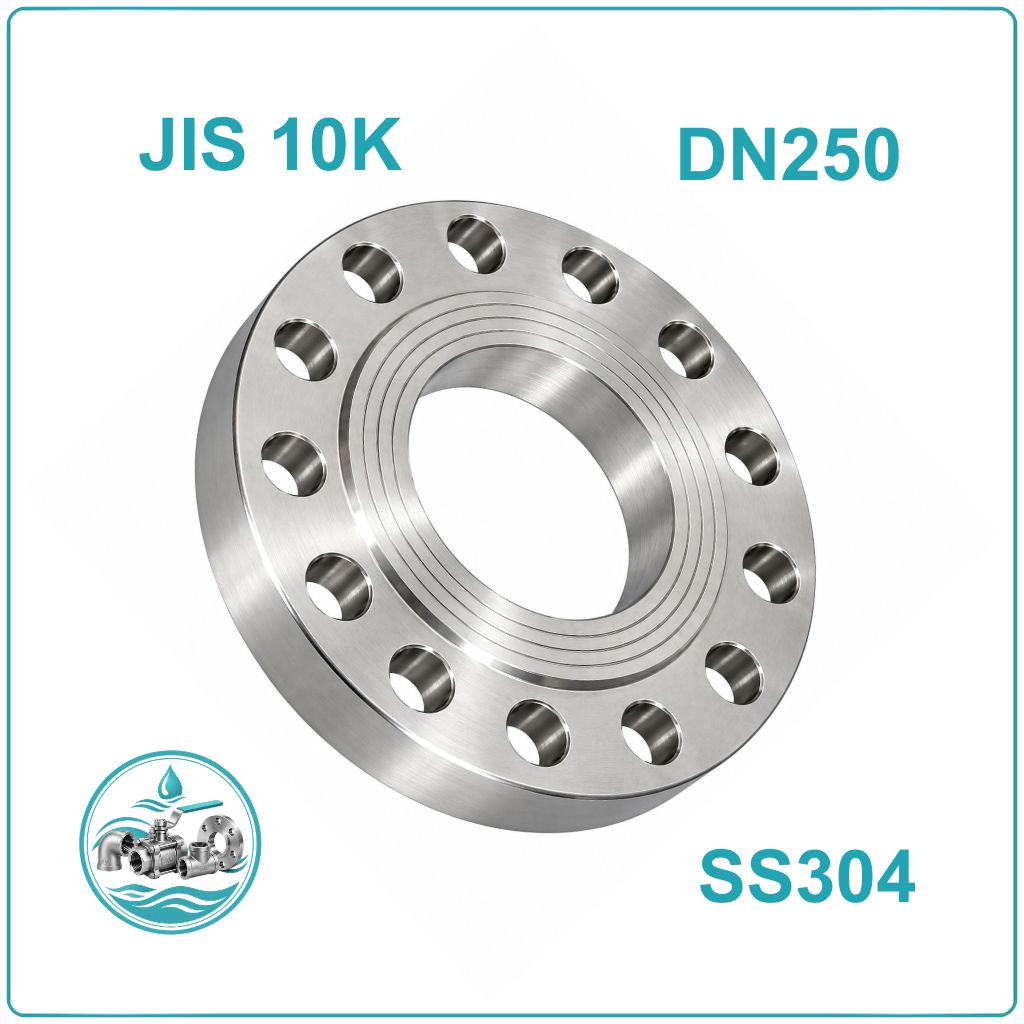

Mặt bích Inox Jis 10K DN250

Mặt bích inox JIS 10K DN250 là gì?

Mặt bích inox JIS 10K DN250 là phụ kiện đường ống được sử dụng để kết nối các đoạn ống, van và thiết bị công nghiệp thông qua hệ thống bu lông. Sản phẩm được chế tạo từ inox 304, áp dụng tiêu chuẩn mặt bích JIS 10K và phù hợp với các hệ thống đường ống có kích thước danh nghĩa DN250.

Với quy cách đường ống đang áp dụng, DN250 có đường kính ngoài ống là 273 mm. Đây là thông số đường ống dùng để đối chiếu khi lựa chọn mặt bích rỗng; không phải đường kính ngoài của mặt bích. Kích thước tổng thể của mặt bích cần được xác định riêng theo bản vẽ hoặc bảng tiêu chuẩn tương ứng.

Thông số kỹ thuật mặt bích inox JIS 10K DN250

Cấu tạo của mặt bích inox JIS 10K DN250

Mặt bích inox JIS 10K DN250 có cấu tạo dạng đĩa tròn, được gia công từ inox 304 với các phần chính sau:

• Thân bích: Bộ phận chính của sản phẩm, có nhiệm vụ tạo bề mặt liên kết giữa đường ống và thiết bị.
• Lỗ tâm: Có trên mặt bích rỗng, được lựa chọn theo kích thước và kiểu kết nối của đường ống.
• Lỗ bu lông: Các lỗ được bố trí trên thân bích theo vòng tròn, phục vụ việc lắp bu lông để cố định hai mặt bích.
• Bề mặt làm kín: Khu vực tiếp xúc với mặt bích đối diện và gioăng, cần bảo đảm phù hợp để hạn chế rò rỉ.
• Vật liệu inox 304: Giúp mặt bích chống ăn mòn trong nhiều môi trường thông dụng và hỗ trợ quá trình vệ sinh, bảo trì.

Phân loại mặt bích inox JIS 10K DN250

Mặt bích inox đặc JIS 10K DN250

Mặt bích inox đặc DN250 có phần giữa kín, không có lỗ thông dòng. Sản phẩm được dùng để bịt đầu đường ống, đóng cửa chờ hoặc cô lập một nhánh trong hệ thống khi cần thiết.

Loại này phù hợp với các vị trí cần đóng kín đường ống nhưng vẫn muốn duy trì khả năng tháo mở để kiểm tra, bảo trì hoặc mở rộng hệ thống trong tương lai.

Mặt bích inox rỗng JIS 10K DN250

Mặt bích inox rỗng DN250 có lỗ tâm để kết nối với đường ống dẫn lưu chất. Sản phẩm thường được lắp tại các điểm nối giữa hai đoạn ống hoặc giữa đường ống với van, máy bơm và thiết bị có đầu kết nối mặt bích tương thích.

Khi lựa chọn loại rỗng, cần kiểm tra đường kính ngoài ống thực tế, kích thước lỗ tâm và thông số liên kết theo bản vẽ để tránh sai lệch trong quá trình lắp đặt.

Ưu điểm của mặt bích inox JIS 10K DN250

Mặt bích inox JIS 10K DN250 có nhiều đặc điểm phù hợp với hệ thống đường ống công nghiệp:

• Chống ăn mòn tốt: Inox 304 phù hợp với nhiều môi trường nước và ứng dụng công nghiệp thông dụng khi điều kiện làm việc tương thích.
• Kết nối chắc chắn: Hệ thống bu lông giúp cố định các đầu nối và tạo liên kết thuận tiện cho việc kiểm tra.
• Dễ tháo lắp: Có thể tháo mối nối khi cần bảo dưỡng van, thiết bị hoặc thay thế đoạn ống.
• Phù hợp với đường ống kích thước lớn: Quy cách DN250 được sử dụng trong nhiều tuyến ống chính và hệ thống vận chuyển lưu chất.
• Đa dạng mục đích sử dụng: Có thể chọn dạng đặc để bịt đầu hoặc dạng rỗng để kết nối đường ống.
• Thuận tiện trong bảo trì: Khi được lắp đặt đúng kỹ thuật, mối nối mặt bích giúp công tác kiểm tra và sửa chữa hệ thống dễ thực hiện hơn.

Ứng dụng của mặt bích inox JIS 10K DN250

Mặt bích inox JIS 10K DN250 được sử dụng tại nhiều vị trí cần liên kết đường ống có kích thước danh nghĩa lớn, bao gồm:

• Hệ thống cấp nước: Kết nối các tuyến ống chính, van điều tiết và thiết bị phân phối nước.
• Trạm xử lý nước: Sử dụng tại các điểm nối đường ống và thiết bị xử lý khi inox 304 phù hợp với môi trường.
• Nhà máy sản xuất: Lắp đặt trên các tuyến vận chuyển chất lỏng và cụm đường ống công nghiệp.
• Hệ thống bơm: Kết nối đường ống với máy bơm hoặc van có chuẩn mặt bích tương thích.
• Hệ thống thoát nước: Tạo các điểm nối có thể tháo rời để thuận tiện kiểm tra và bảo dưỡng.
• Đầu chờ đường ống: Sử dụng mặt bích đặc để đóng kín đầu ống hoặc nhánh ống theo yêu cầu thiết kế.

Cách lựa chọn mặt bích inox JIS 10K DN250 phù hợp

Để lựa chọn đúng mặt bích cho hệ thống DN250, cần chú ý các yếu tố sau:

1. Kiểm tra đường kính ngoài ống: Theo quy cách đang áp dụng, DN250 có đường kính ngoài 273 mm. Nên đo hoặc kiểm tra hồ sơ đường ống trước khi đặt hàng.
2. Xác nhận tiêu chuẩn mặt bích: Đảm bảo sản phẩm theo JIS 10K và có bản vẽ thể hiện kích thước liên kết.
3. Chọn đúng loại mặt bích: Dùng mặt bích rỗng cho điểm nối đường ống và mặt bích đặc cho vị trí cần bịt kín.
4. Đối chiếu kích thước lỗ tâm: Lỗ tâm của mặt bích rỗng phải tương thích với đường ống và phương pháp kết nối.
5. Kiểm tra cụm lỗ bu lông: Đối chiếu số lượng lỗ, đường kính lỗ và đường kính vòng chia với mặt bích đối diện.
6. Đánh giá điều kiện vận hành: Xác định áp suất, nhiệt độ và tính chất môi chất để lựa chọn sản phẩm phù hợp.
7. Kiểm tra phụ kiện đi kèm: Chọn gioăng, bu lông và đai ốc phù hợp với mặt bích cũng như môi trường làm việc.

Không nên lựa chọn chỉ dựa vào tên gọi DN250. Các thông số liên kết phải được đối chiếu với bản vẽ hoặc bảng kích thước của đúng tiêu chuẩn sản phẩm.

Hướng dẫn lắp đặt và bảo quản mặt bích inox DN250

Hướng dẫn lắp đặt

• Vệ sinh bề mặt tiếp xúc của mặt bích, loại bỏ bụi bẩn và dị vật.
• Kiểm tra hai đầu ống được căn chỉnh phù hợp, tránh kéo ép mặt bích bằng bu lông khi đường ống bị lệch.
• Đặt gioăng đúng vị trí và bảo đảm gioăng phù hợp với môi chất sử dụng.
• Lắp bu lông đúng kích thước, siết theo trình tự đối xứng để lực ép phân bố đều.
• Kiểm tra mối nối sau khi hoàn thành và thực hiện thử kín theo quy trình an toàn của hệ thống.

Hướng dẫn bảo quản

• Để sản phẩm tại nơi khô ráo, sạch sẽ và thông thoáng.
• Tránh làm biến dạng thân bích hoặc trầy xước bề mặt làm kín.
• Hạn chế để bề mặt inox tiếp xúc với chất bẩn có thể gây nhiễm bẩn hoặc ăn mòn.
• Bảo vệ lỗ bu lông và bề mặt gia công trong quá trình vận chuyển, lưu kho.
• Kiểm tra tình trạng mặt bích, gioăng và bu lông trước khi lắp đặt hoặc tái sử dụng.

Câu hỏi thường gặp về mặt bích inox JIS 10K DN250

Mặt bích inox JIS 10K DN250 tương đương bao nhiêu inch?

DN250 thường được gọi theo quy cách 250A, tương ứng 10 inch danh nghĩa. Đây là kích thước danh nghĩa, không phải đường kính ngoài thực tế của đường ống.

Đường kính ngoài ống DN250 là bao nhiêu?

Theo quy cách bạn đang sử dụng, đường kính ngoài ống DN250 là 273 mm. Khi đặt mặt bích, cần xác nhận quy cách đường ống và kích thước lỗ tâm để bảo đảm lắp ghép phù hợp.

Đường kính ngoài mặt bích DN250 có phải 273 mm không?

Không. 273 mm là đường kính ngoài của ống theo quy cách đang áp dụng, không phải đường kính ngoài mặt bích. Đường kính ngoài mặt bích cần tra riêng theo tiêu chuẩn JIS 10K và bản vẽ sản phẩm.

Mặt bích JIS 10K DN250 có lắp được với mặt bích theo tiêu chuẩn khác không?

Không nên mặc định có thể lắp trực tiếp. Các tiêu chuẩn có thể khác nhau về đường kính ngoài mặt bích, vòng chia bu lông, số lượng lỗ và kích thước liên kết. Cần đối chiếu bản vẽ trước khi ghép nối.

Inox 304 có phù hợp với mọi loại lưu chất không?

Không. Inox 304 phù hợp với nhiều môi trường thông dụng nhưng khả năng chống ăn mòn phụ thuộc vào thành phần lưu chất, nhiệt độ và điều kiện vận hành. Cần đánh giá môi trường thực tế trước khi lựa chọn.

Kết luận

Mặt bích inox JIS 10K DN250 là phụ kiện kết nối được sử dụng trong các hệ thống đường ống công nghiệp, cấp nước và xử lý nước. Khi lựa chọn sản phẩm theo quy cách đang áp dụng, cần ghi nhận đường kính ngoài ống DN250 là 273 mm, đồng thời phân biệt rõ thông số này với đường kính ngoài mặt bích. Việc kiểm tra đúng tiêu chuẩn JIS 10K, kích thước lỗ tâm, cụm lỗ bu lông và điều kiện vận hành sẽ giúp bảo đảm khả năng lắp ghép và độ tin cậy của hệ thống.
